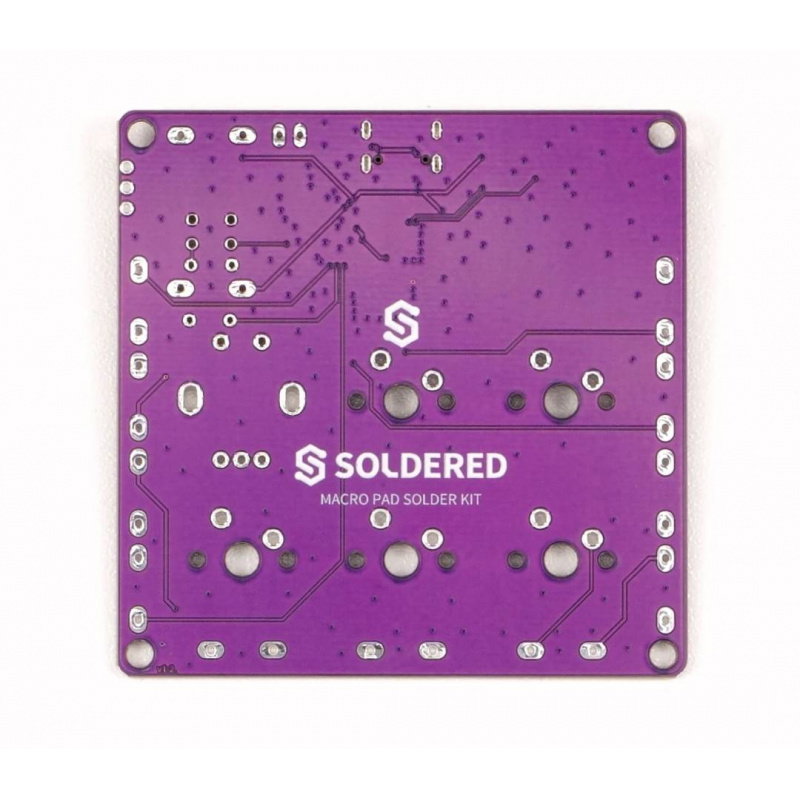

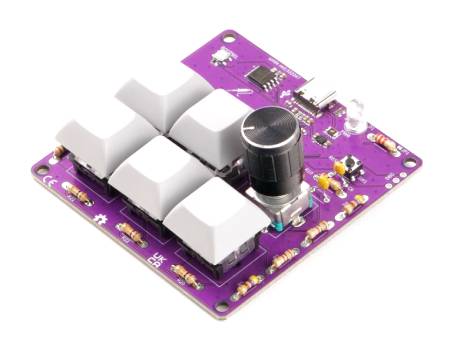

Produktbeschreibung: Makro-Lötpad-Set – Lernset zum Erlernen des Lötens – RP2040 – Lötbar 333347
Mit dem Macro Pad Lötkit bauen Sie einen praktischen Controller , der wiederkehrende Aufgaben am Computer beschleunigt. Fünf mechanische Tasten aktivieren Tastaturkürzel, Anwendungen, Multimediafunktionen oder Befehlssequenzen. Über einen Drehgeber regeln Sie die Lautstärke, schalten den Ton stumm und steuern weitere programmierte Funktionen. Herzstück des Geräts ist ein Dual-Core-Mikrocontroller vom Typ RP2040 , der mit der Open-Source-Software QMK arbeitet. Das Kit ist vorprogrammiert und kann nach dem Zusammenbau und Anschluss über USB Typ-C sofort als Tastatur verwendet werden. Die Tastenbelegung lässt sich anschließend individuell an Ihren Workflow anpassen.
Macro Pad Lötset - Lehrset zum Erlernen des Lötens - RP2040 - Lötbar 333347.

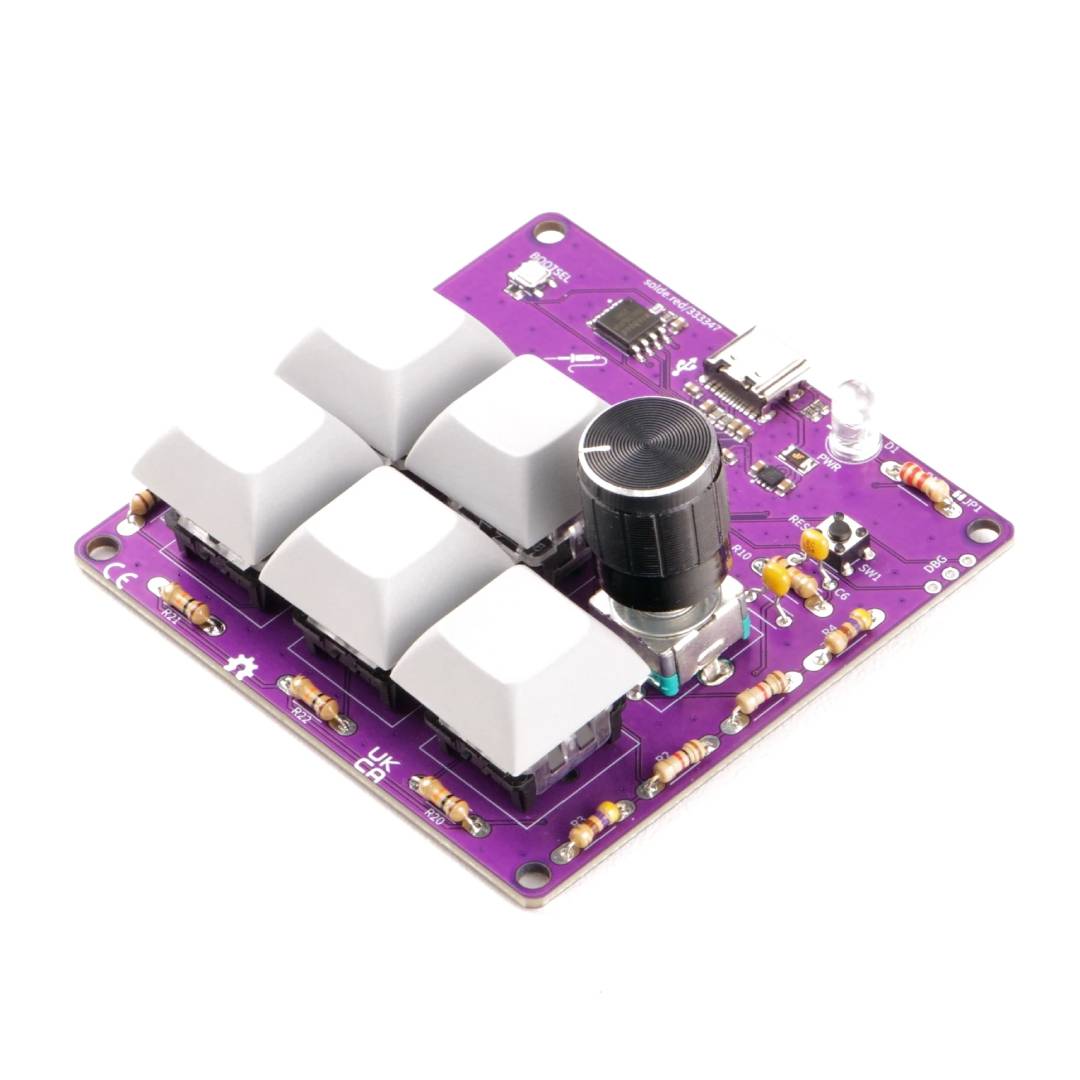

Das Macro Pad Solder Kit ist ein kompakter Controller mit fünf mechanischen Tasten, basierend auf dem RP2040-Mikrocontroller und der beliebten QMK-Software.
Hauptmerkmale des Makropads
- Fünf mechanische MX-Schalter : Sie bieten taktiles Feedback beim Drücken und können durch andere kompatible Schalter ersetzt werden.
- Programmierbare Makrotasten : Ermöglichen die Zuweisung von Tastenkombinationen, Befehlen und Aktionssequenzen.
- Drehgeber mit Kappe : Kann zur Lautstärkeregelung, zum Scrollen oder zur Bedienung benutzerdefinierter Funktionen verwendet werden.
- RP2040-Mikrocontroller : Dual-Core-ARM-Cortex-M0+-System mit einer Taktfrequenz von bis zu 133 MHz
- QMK Software : Eine beliebte Open-Source-Lösung zur Konfiguration von Tastaturen und Controllern.
- Zu den vorinstallierten Funktionen gehören Wiedergabe und Pause, Titelwechsel, Mikrofonstummschaltung und Lautstärkeregelung.
- Universelle Kompatibilität : Funktioniert als Standardtastatur unter Windows, macOS und Linux
- USB-Typ-C-Anschluss : zuständig für Stromversorgung, Datenübertragung und Mikrocontroller-Programmierung
- MX-Komponentenkompatibilität : Ermöglicht den Austausch von Schaltern und Tastenkappen.
- Kompaktes Design : Die 70 x 70 mm große Platte nimmt wenig Platz auf Ihrem Schreibtisch ein.
- Open-Source-Projekt : Der Hersteller stellt Schaltpläne, KiCad-Dateien, QMK-Konfiguration, Firmware und 3D-druckbare Gehäusemodelle bereit.
- Schwierigkeitsgrad 2 : Ein Bausatz für Benutzer mit grundlegenden Lötkenntnissen.
Makro-Pad-Lötset für Bildungszwecke

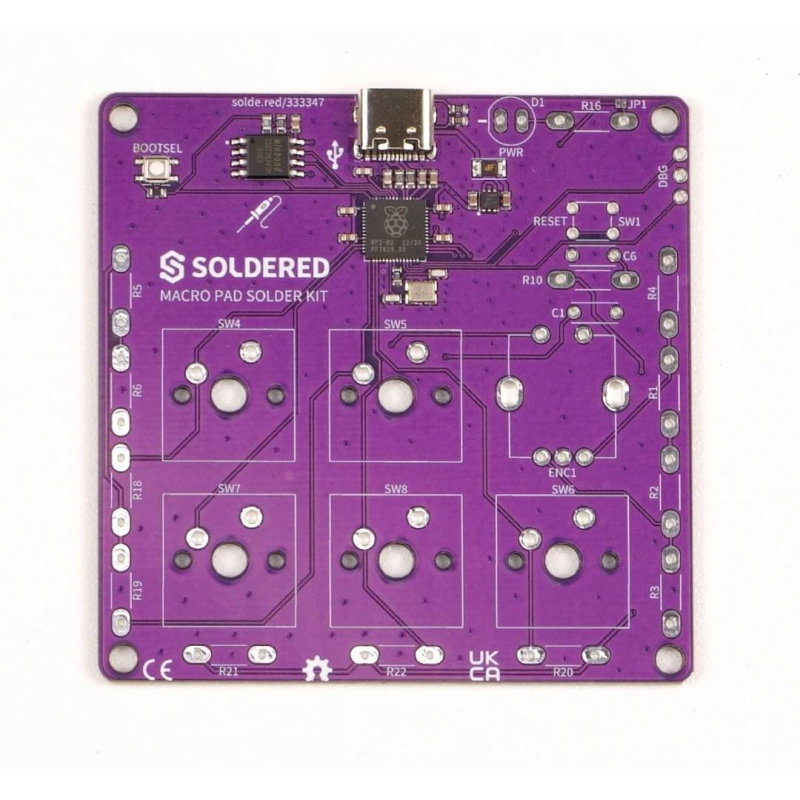

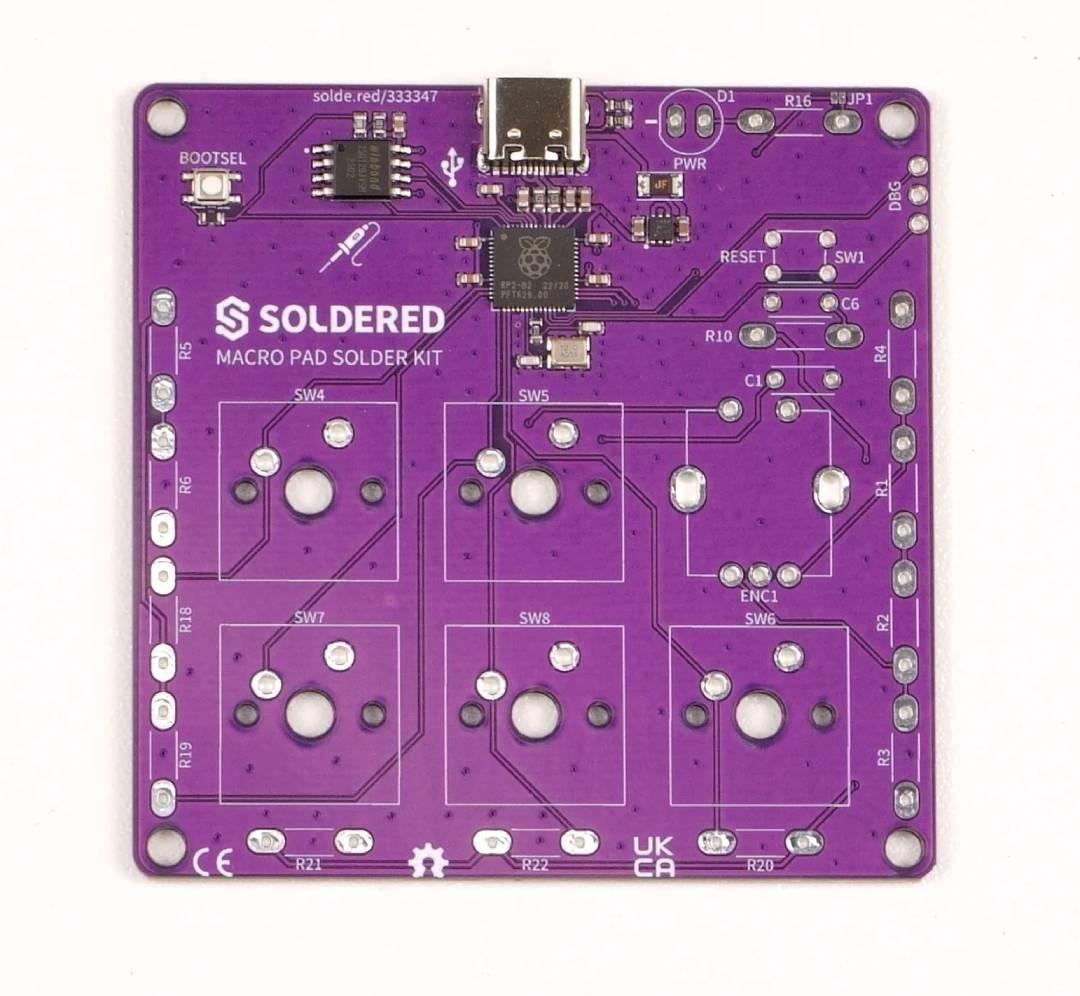

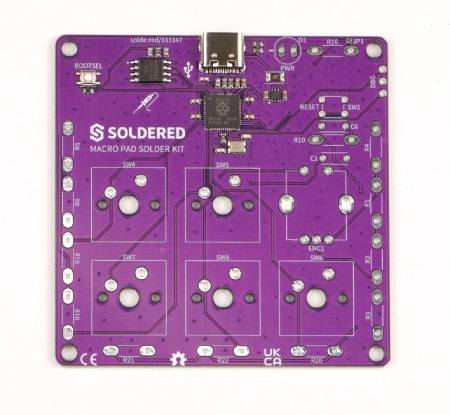

Das Macro Pad Lötset verbindet Elektronikkenntnisse mit dem Bau eines funktionalen Geräts für den täglichen Gebrauch . Beim Zusammenbau werden Widerstände, Kondensatoren , ein Reset-Knopf und eine LED verlötet. Fünf mechanische Schalter und ein Drehgeber ermöglichen das Üben des Erkennens von Bauteilwerten, der korrekten Platzierung auf der Platine und des Durchstecklötens . Die Dokumentation führt Sie durch die Montageschritte und zeigt die korrekten Positionen für die einzelnen Bauteile an. Mikrocontroller, USB-Typ-C-Anschluss und weitere SMD-Bauteile sind bereits auf der Platine vormontiert , sodass sich das Projekt auf das Durchstecklöten konzentriert. Das Set hat Schwierigkeitsgrad 2 und eignet sich am besten als Aufbauprojekt, nachdem die Grundlagen des Lötens beherrscht werden.
Ein Projekt der Schwierigkeitsstufe 2 ermöglicht es Ihnen, Ihre Fähigkeiten im Löten von bedrahteten Bauteilen und im Zusammenbau von Elektronik zu entwickeln.

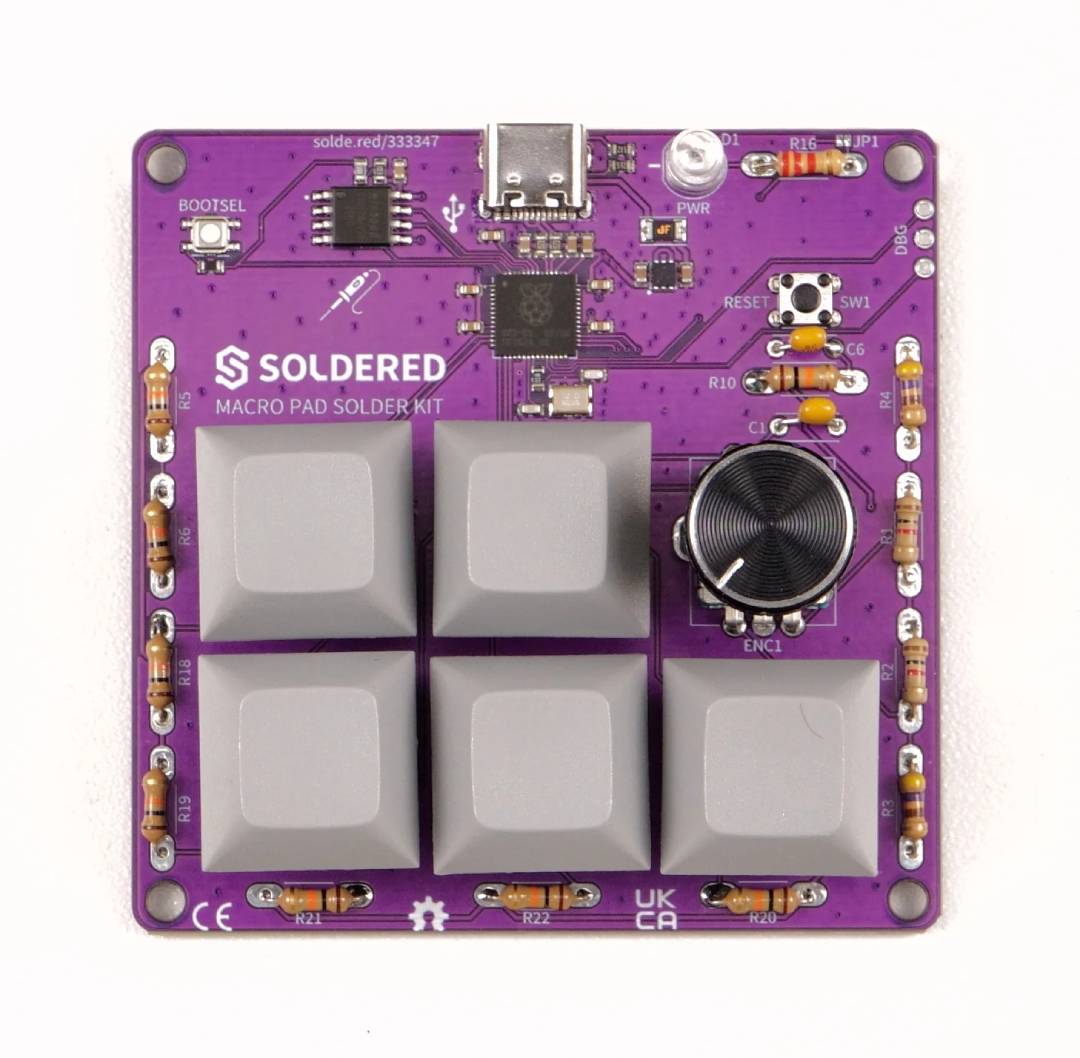

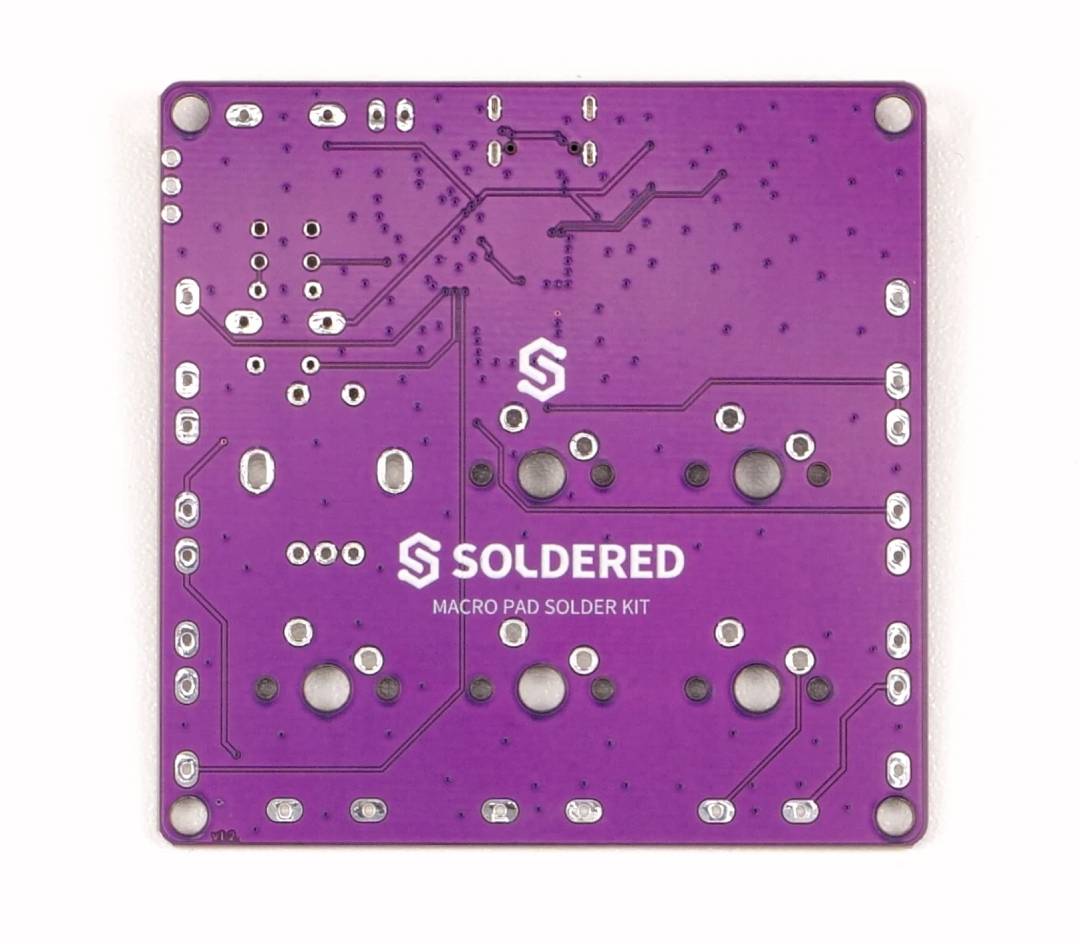

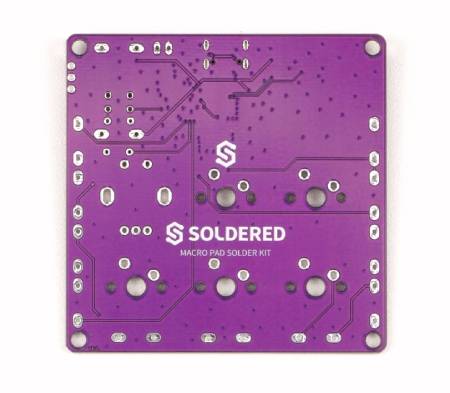

Das Ganze passt auf eine kompakte Platine mit den Maßen 70 x 70 mm und funktioniert wie eine normale Computertastatur.
Programmierbare QMK-Tastatur für den täglichen Gebrauch
Das Makropad ersetzt nach dem Zusammenbau Tastenkombinationen durch einen einzigen Tastendruck . Es eignet sich ideal für Programmierung, Grafikbearbeitung, Videobearbeitung, Rundfunk und Büroarbeit. Einzelne Tasten lassen sich mit häufig verwendeten Befehlen belegen, was die Nutzung von Anwendungen beschleunigt und komfortabler macht. Mit der QMK-Software können Sie die Funktionsweise der Tasten und des Drehgebers individuell anpassen . Erstellen Sie Ihr eigenes Steuerungssystem, weisen Sie Tastenkombinationen zum Starten von Programmen zu oder konfigurieren Sie Multimedia-Funktionen. Dank USB-Typ-C-Anschluss wird das fertige Gerät vom Computer als Standardtastatur erkannt . Das offene Design ermöglicht es Ihnen, Ihr Projekt auch nach der Grundmontage weiterzuentwickeln. Sie können die MX-Schalter austauschen, eigene Tastenkappen verwenden und benutzerdefinierte Firmware-Konfigurationen erstellen . Der Hersteller bietet außerdem 3D-druckbare Gehäusemodelle an. So schützen Sie die Platine und passen das Aussehen des Makropads an Ihr restliches Computer-Setup an.
Technische Spezifikationen für das Makro-Pad-Lötset
- Schwierigkeitsgrad: 2 – mittel
- Mikrocontroller: RP2040
- Prozessorkern: Dual-Core ARM Cortex-M0+
- Taktfrequenz: bis zu 133 MHz
- SRAM-Speicher: 264 kB
- Firmware: QMK
- Werkseigene Software: vom Hersteller hochgeladen
- Anzahl der mechanischen Schalter: 5
- Schaltertyp: MX-Standardkonform
- Anzahl der Tastenkappen: 5
- Drehelement: programmierbarer Encoder mit Kappe
- Zusätzliche Taste: Zurücksetzen
- Signalisierung: LED
- Standardfunktionen: Wiedergabe und Pause, vorheriger und nächster Titel, Mikrofon stummschalten, Lautstärkeregelung und Stummschaltung, E-Mail- und Taschenrechnerstart.
- Möglichkeit zur Funktionsänderung: ja
- Unterstützte Systeme: Windows, macOS, Linux
- Anschluss: USB Typ-C
- USB-Gerätetyp: HID-Tastatur
- Design: Open Source
- Abmessungen: 70 x 70 mm
Inhalt des Sets
- Leiterplatte
- 5 mechanische Schalter
- 5 Tastenkappen
- Drehgeber
- Encoderkappe
- LED-Diode
- 8 10 kΩ Widerstände
- 2 Widerstände 470 Ω
- 2 Widerstände 1 kΩ
- 1 Widerstand 2,2 kΩ
- Keramikkondensatoren 0,1 µF
- Reset-Taste
- Goldnadelstreifen für Herren

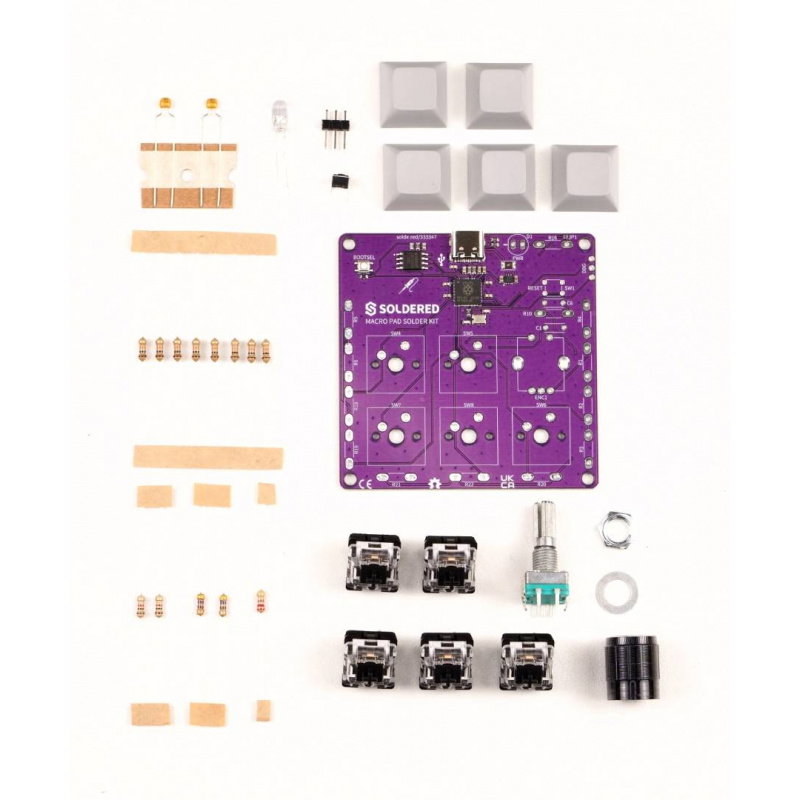

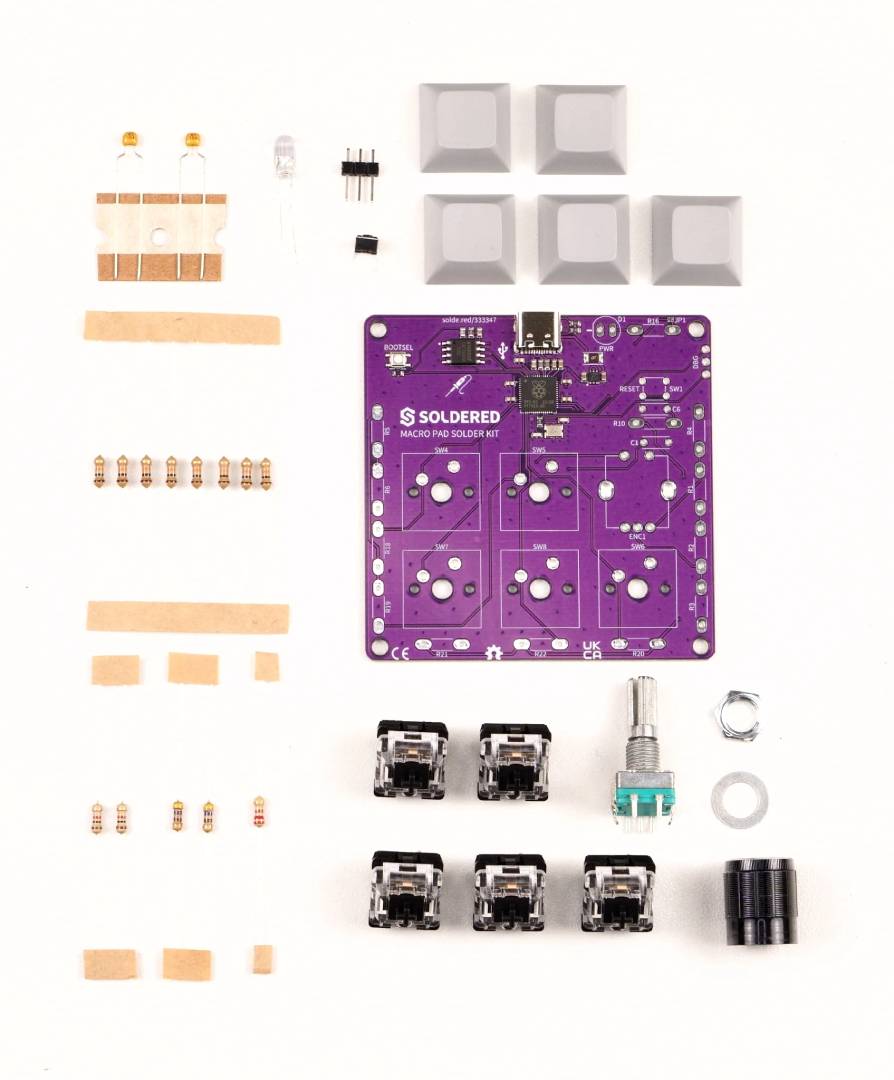

Im Set enthaltene Elemente.
