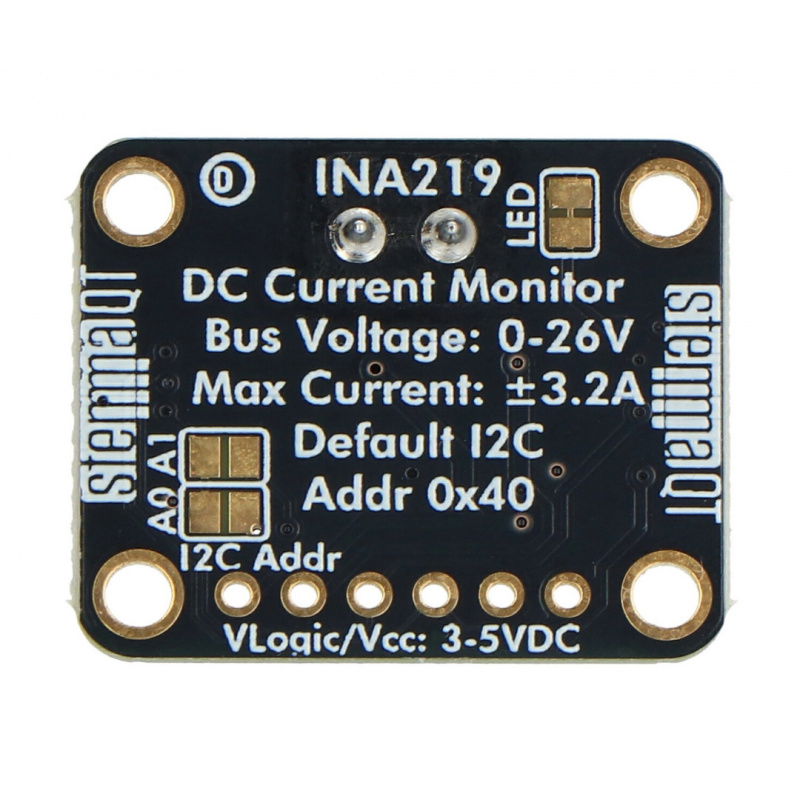

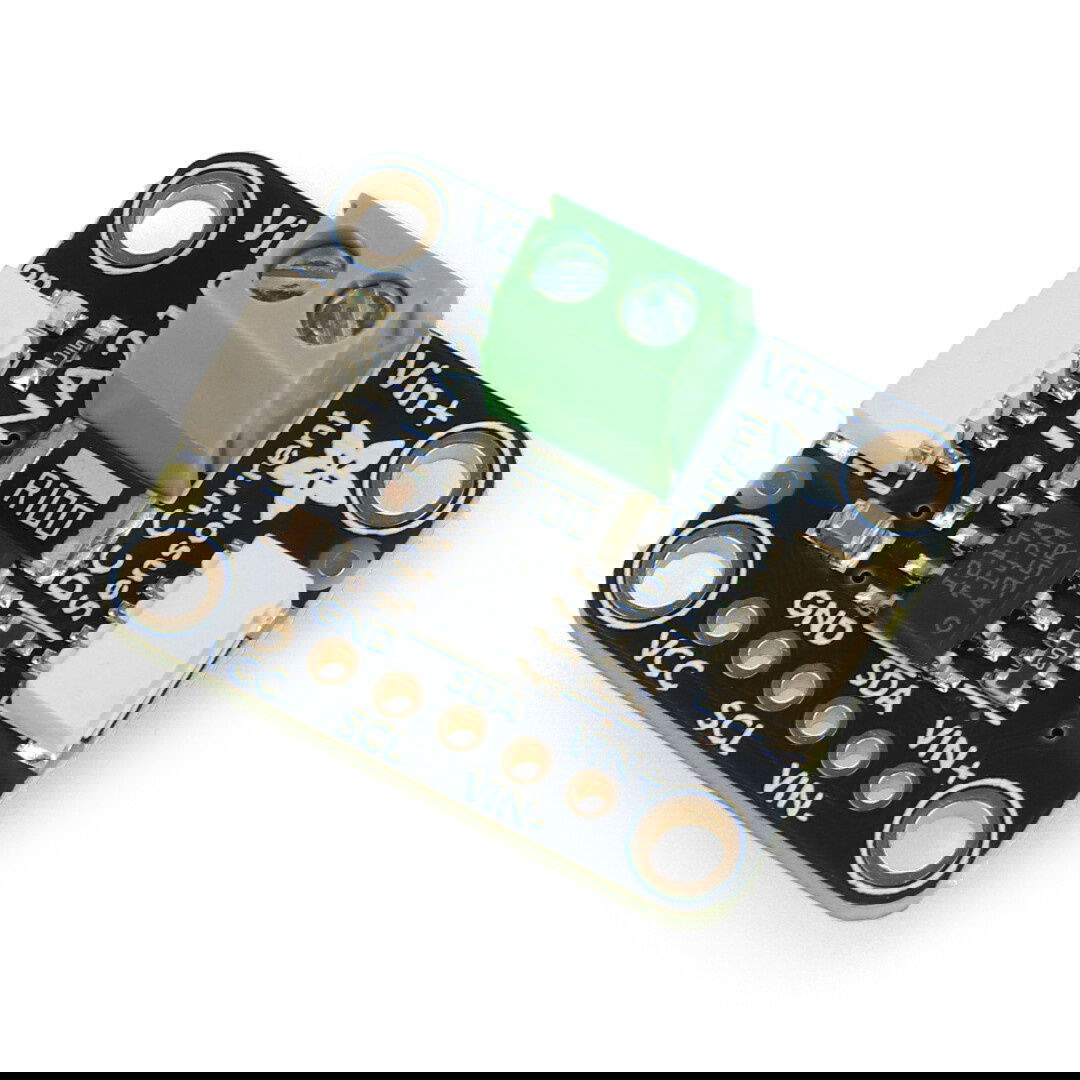

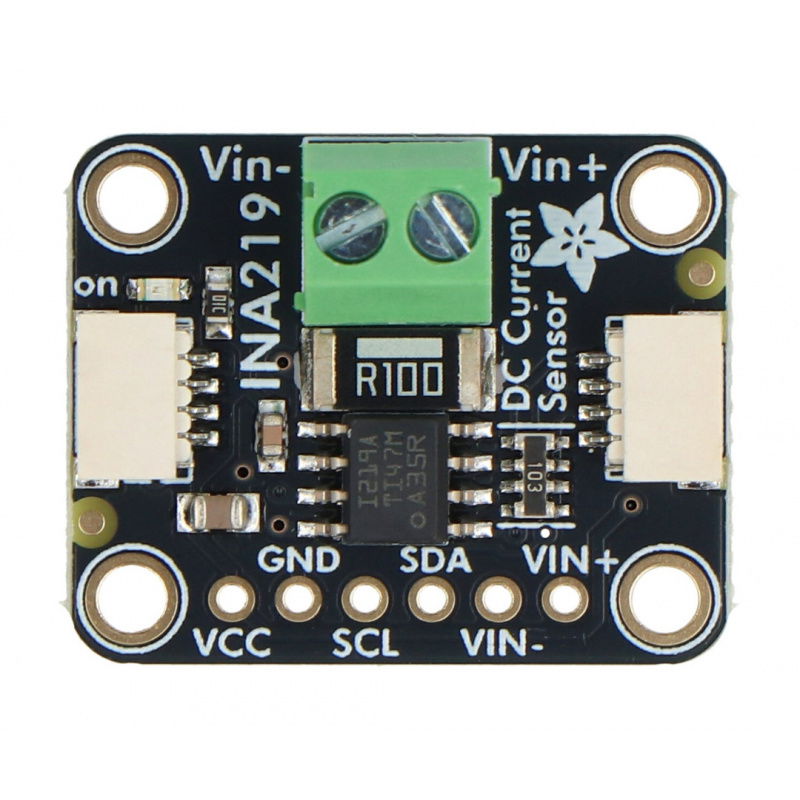

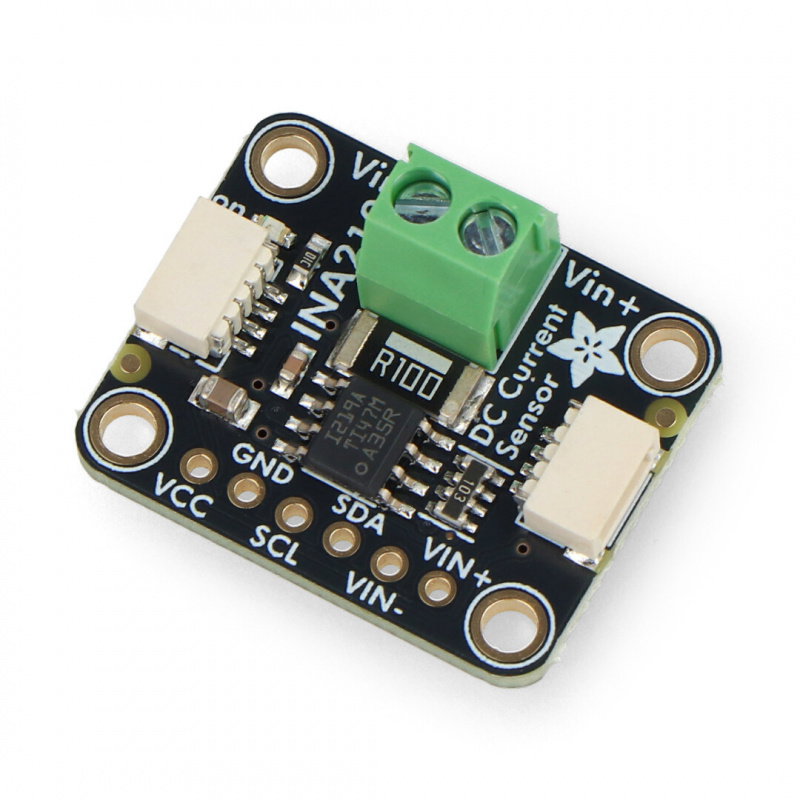

Produktbeschreibung: Bidirektionaler Strom-/Leistungssensor - INA219 - 26V 3,2A - STEMMA AT / Qwiic - Adafruit 904
Bidirektionaler Strom- und Leistungssensor , hergestellt von Adafruit . Es verfügt über ein eingebautes INA219 -System, zwei STEMMA QT / Qwiic-Anschlüsse auf beiden Seiten der Platine und Ausgänge in Form von Lötpads. Es wird verwendet, um Hochspannung und Gleichstrom über den I2C -Bus mit einer Genauigkeit von 1 % zu messen. Der Sensor kann eine maximale Spannung von 0V bis 26V DC messen (trotz einer 3V oder 5V Stromquelle). Der Verstärker misst die Spannung über einem 0,1-Ohm-Widerstand. Die maximale Eingangsdifferenz des Verstärkers beträgt +/- 320 mV, wodurch Sie Ströme bis zu +/- 3,2 A messen können. Mit einem 12-Bit-ADC beträgt die Messauflösung 0,8 A.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Eine ausführliche Bedienungsanleitung ist auf der Website des Herstellers verfügbar, die Anschlussdiagramme mit einzelnen Controllern enthält. Der Leitfaden erleichtert den Einstieg in die Arbeit mit dem Modul erheblich.
Technische Spezifikation des Moduls
- Chip: INA219
- Modultyp: bidirektionaler Strom-/Leistungssensor
- Versorgungsspannung: 3 V bis 5 V
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: 0x40 / 0x41 / 0x44 / 0x45 (mit Jumpern wählbar)
- Ausgestattet mit einem Strommesswiderstand 0,1 Ohm 1 % 2 W
- Messbereiche:
- Maximale Spannungsmessung: von 0 V bis 26 V DC
- maximale Stromaufnahme: bis zu +/- 3,2 A bei einer Auflösung von +/- 0,8 mA
- Messgenauigkeit: bis zu 1 %
- Schlussfolgerungen:
- Lötpads
- STEMMA QT / Qwiic-Anschlüsse
- Abmessungen: 25,6 x 20,4 x 4,7 mm

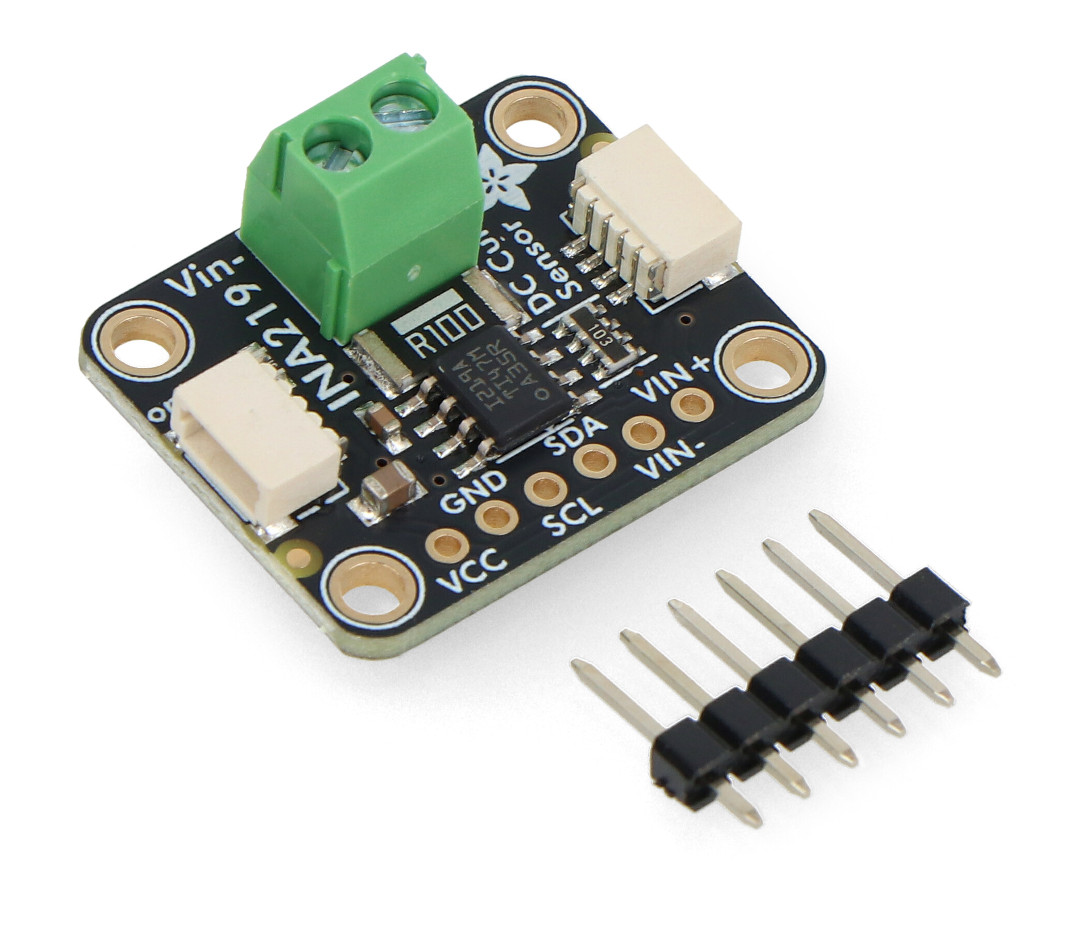

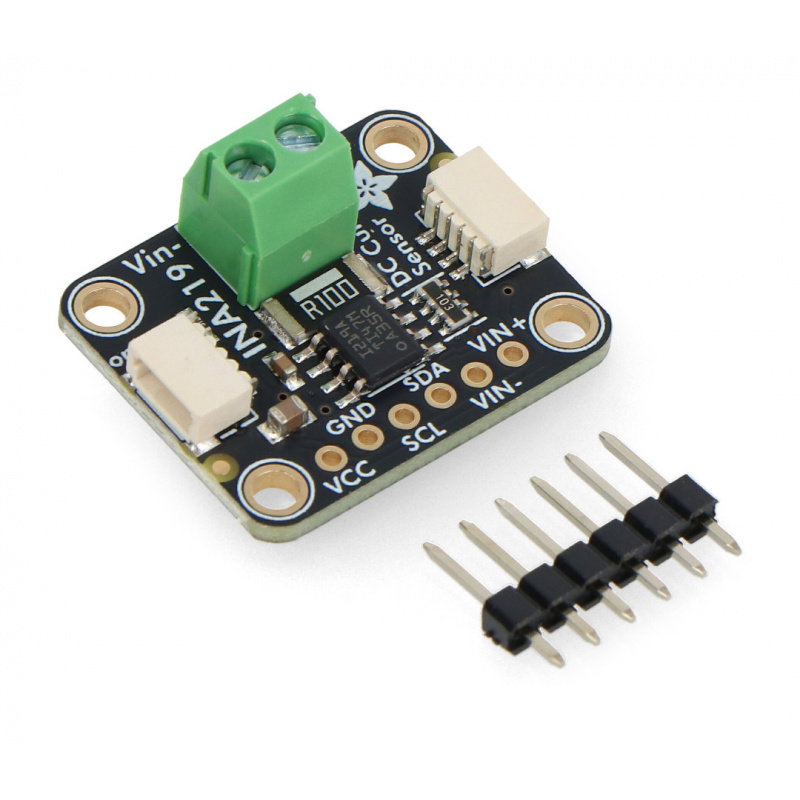

Inhalt des Kits
- Bidirektionaler Strom-/Leistungssensor - INA219
- Goldpin-Anschlüsse - 2,54 mm Raster
- Klemmverbinder - 1 Stck.
Bidirektionaler Strom-/Leistungssensor - INA219.
Unser Angebot umfasst auch eine große Auswahl an Sensoren , die mit den beliebten Arduino und Raspberry Pi kompatibel sind.
Seien Sie äußerst vorsichtig, wenn Sie Geräte anschließen, die plötzlich Strom ziehen können (z. B. Gleichstrommotoren). Sie können Probleme auf den Stromleitungen verursachen.
