Produktbeschreibung: UBX-G7020-KT GPS-Modul + Gehäuse - DFrobot
Das GPS-Modul UBX-G7020-KT kommuniziert über eine serielle Schnittstelle (RX, TX), verfügt über einen 56-Kanal-Empfänger, arbeitet mit einer Spannung von 3,3 V bis 5 V. Das System verfügt über eine eingebaute Antenne mit einer Empfindlichkeit von - 161 dBm. Die Bildwiederholfrequenz liegt zwischen 1 und 10 Hz. Die Messgenauigkeit liegt sogar unter 2 m.
|
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt der Arduino-Bibliothek eine Bedienungsanleitung zur Verfügung. |

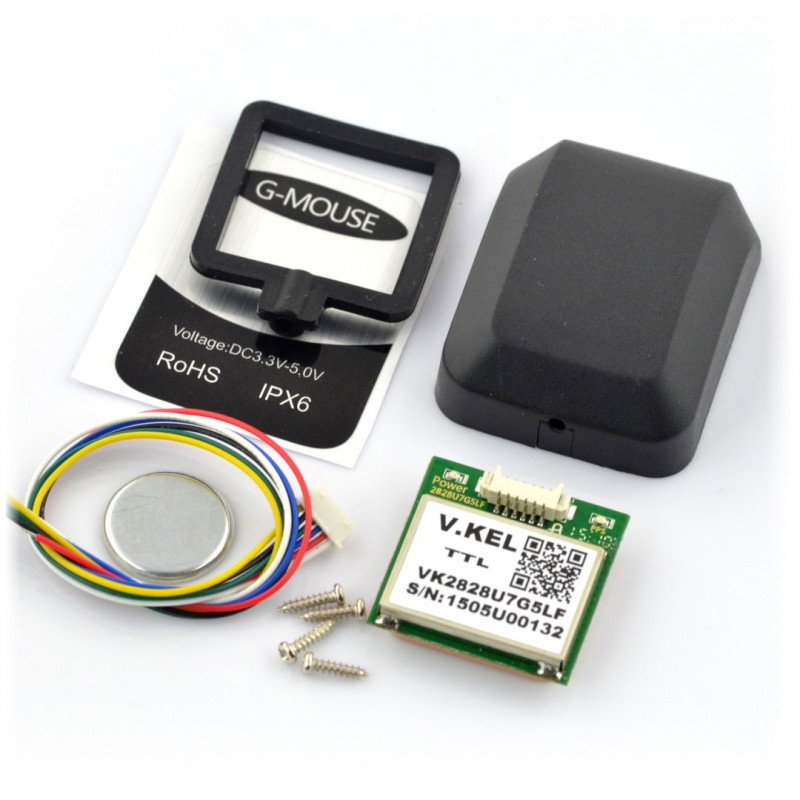

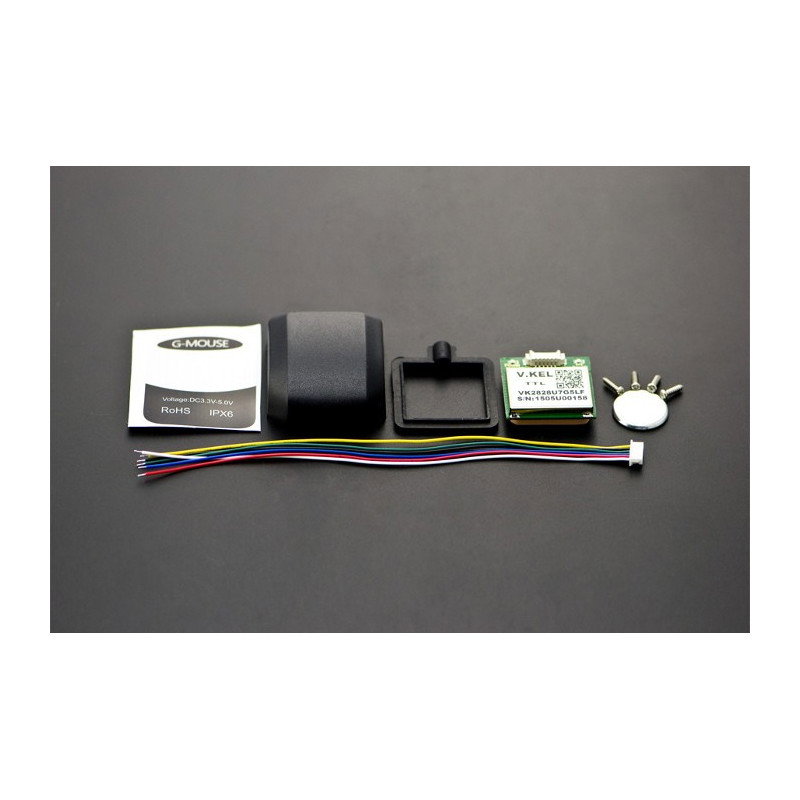

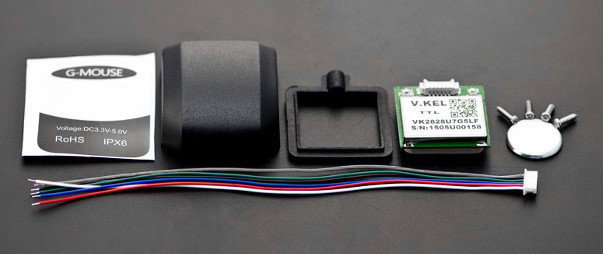

Inhalt des Kits: GPS-Modul, Kabel und Gehäuse.
UBX-G7020-KT GPS-Modul + Gehäuse - DFrobot .

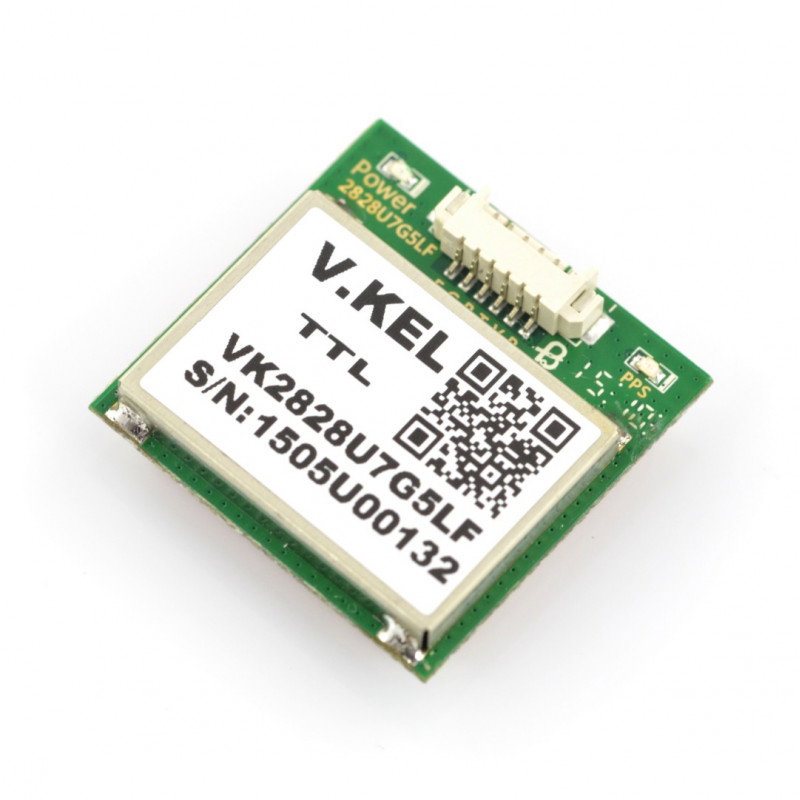

Spezifikation des GPS-Moduls UBX-G7020
- Bildwiederholfrequenz: 1 bis 10 Hz
- Stromaufnahme: bis zu 30 mA
- 56-Kanal-Empfänger
- Kommunikation: Serielle UART-Schnittstelle
- Hohe Empfindlichkeit: -161 dBm
- Genauigkeit:
- Autonom: 2,5 m
- SBAS: Weniger als 2 m
- Arbeitstemperatur: von - 40 bis 85 ° C
- Kaltstart: 29 Sek
- Warmstart: 28 Sek
- Heißstart: 1 Sek
- Modulabmessungen: 28 x 28 x 8,6 mm
- Gehäuseabmessungen: 37 x 48 x 16 mm

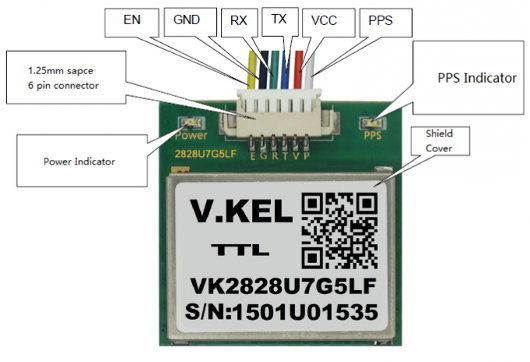

Anschließen des GPS-Moduls
| Stift | Beschreibung |
|---|---|
| PPS - weißer Draht | Impulsausgang. |
| VCC - rotes Kabel | Stromversorgung von 3,3 bis 5 V. |
| TXD - blaues Kabel | UART-Kommunikationssender. |
| RXD - grünes Kabel | UART-Kommunikationsempfänger. |
| GND - schwarzer Draht | Die Masse des Systems. |
| DE - gelber Draht | Enable-Pin aktiviert mit High-Zustand. |

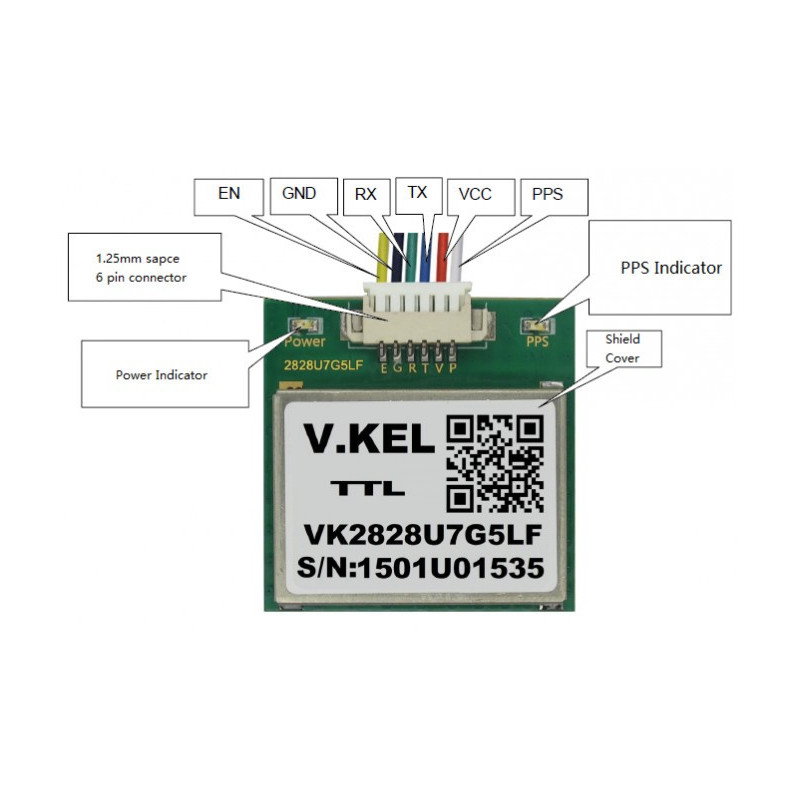

Komponenten des Moduls UBX-G7020-KT .
