Produktbeschreibung: Multi-GNSS Positionierungsmodul für Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021
Das für die Seeed Xiao-Serie entwickelte GNSS-Modul L76K bietet Multisystem-Positionierung mit Unterstützung für GPS, BeiDou, GLONASS und QZSS. Ausgestattet mit einer aktiven Keramikantenne, einem rauscharmen Verstärker (LNA) und einem SAW-Filter, bietet es eine hervorragende Empfindlichkeit von -162 dBm und eine schnelle Positionserfassung (5,5 s mit AGNSS). Dank einer UART-Schnittstelle mit Unterstützung des NMEA 0183-Protokolls lässt sich das Modul leicht in Xiao-Boards integrieren. Der Stromverbrauch beträgt nur 41 mA im Tracking-Modus und 360 µA im Standby-Modus. Das Modul ist kompakt(18 x 21 mm) und verfügt über eine 1PPS-LED-Anzeige für das Synchronisationssignal. Es ist die perfekte Lösung für GPS-Tracking, Logistik und IoT-Projekte.
Der Hersteller hat ein detailliertes Benutzerhandbuch und eine Anleitung für den Anschluss des L76K und des Xiao GNSS-Moduls an Ubidots erstellt - sehen Sie es sich an!

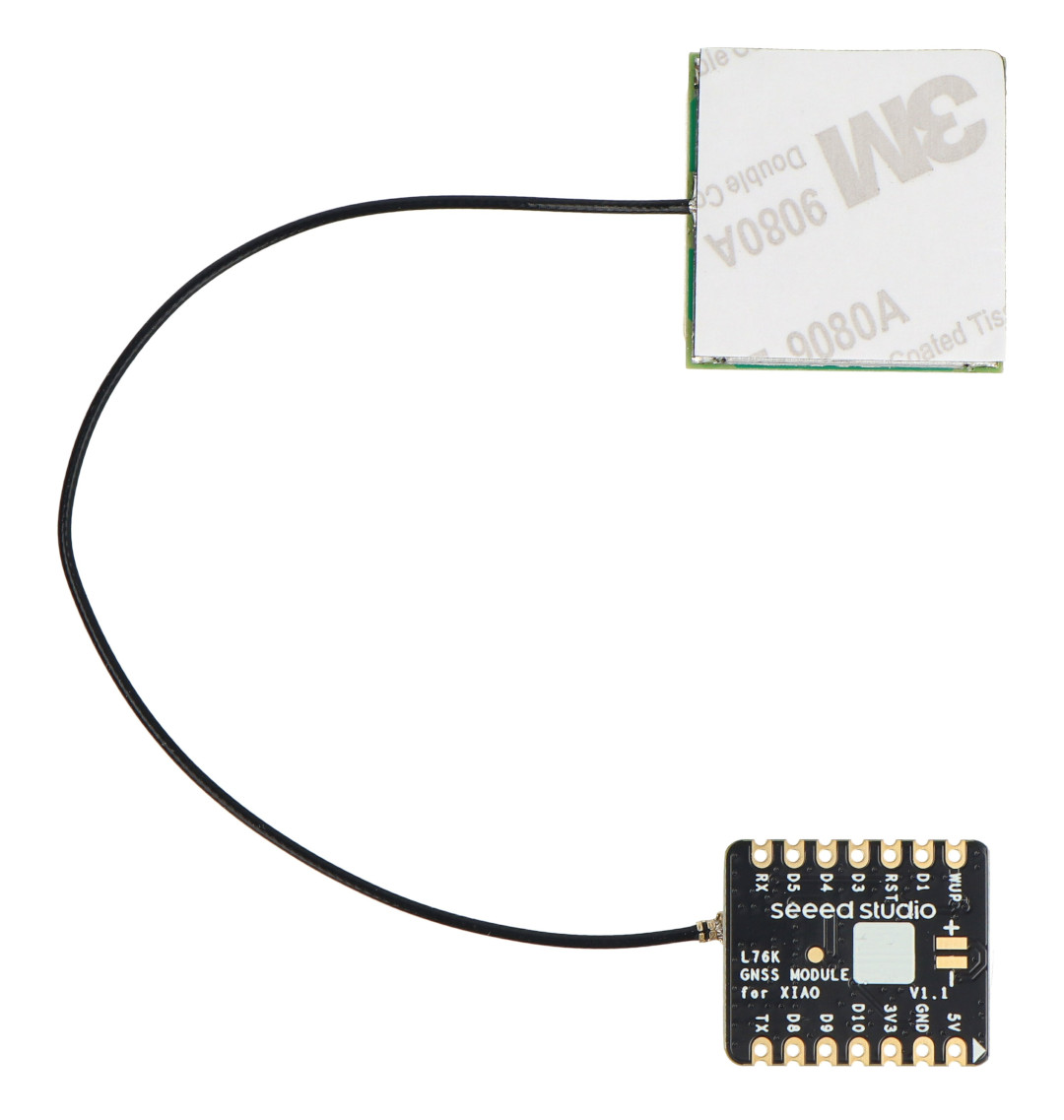

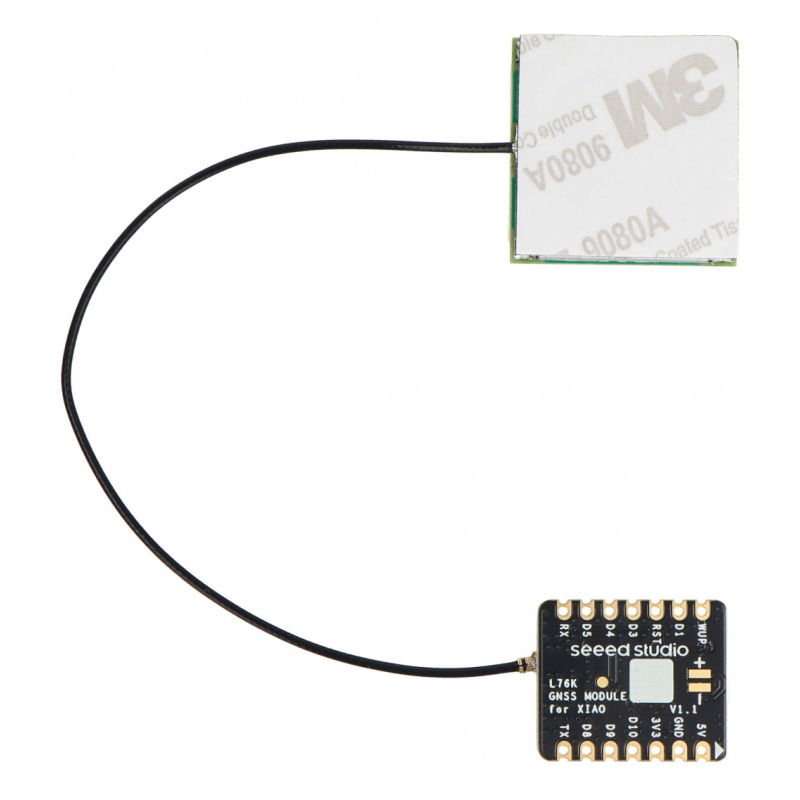

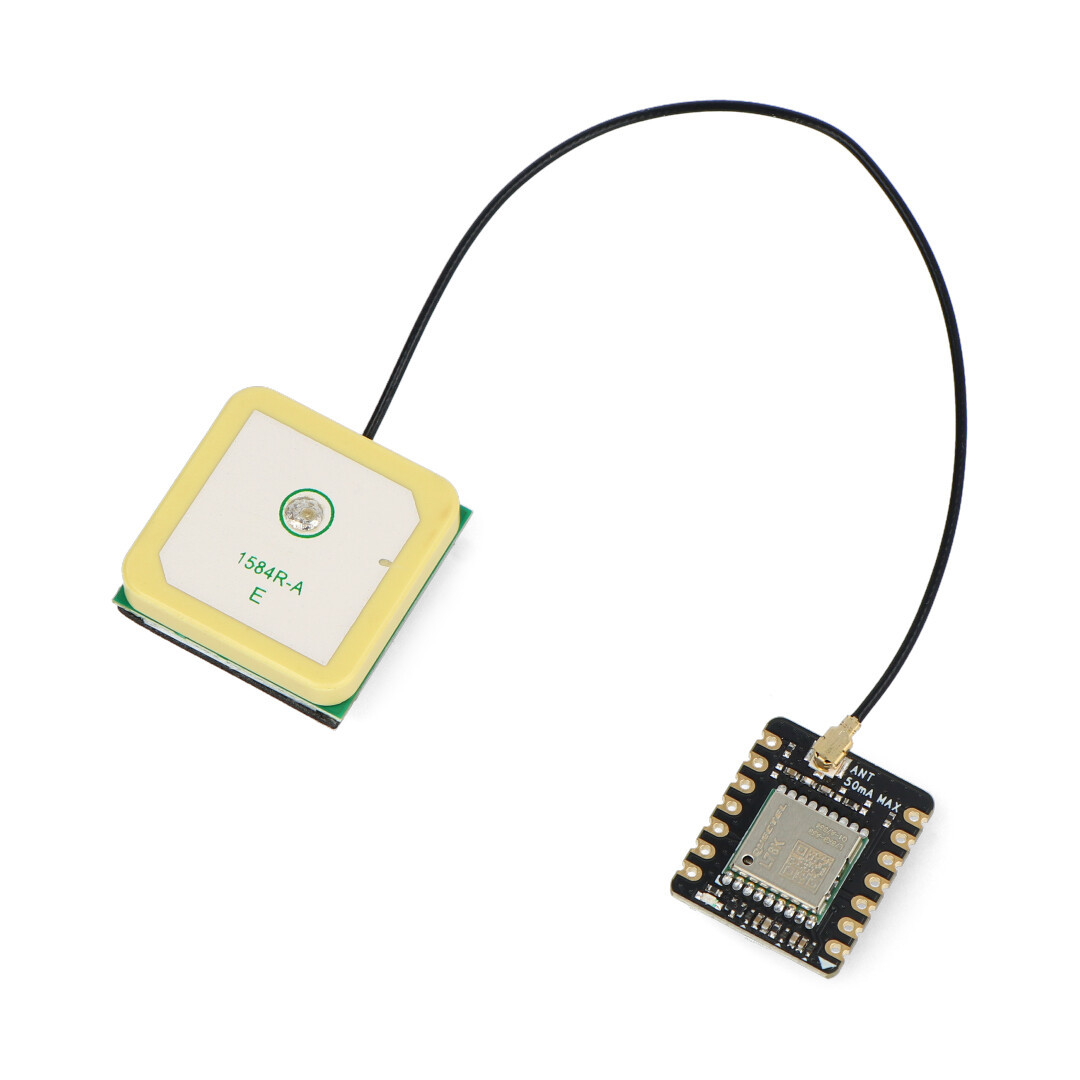

Multi-GNSS Positionierungsmodul für Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021.

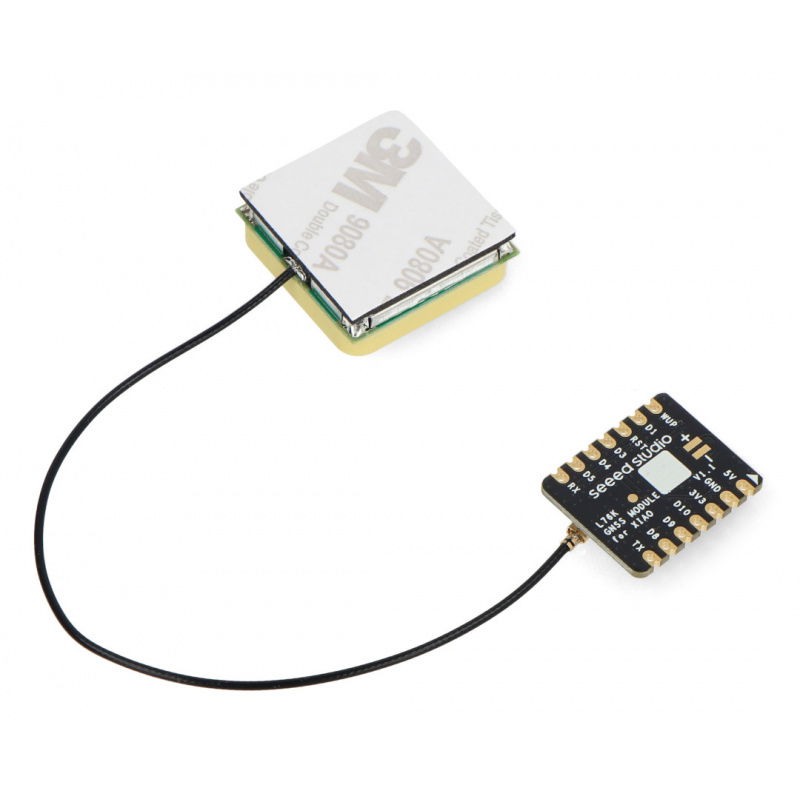

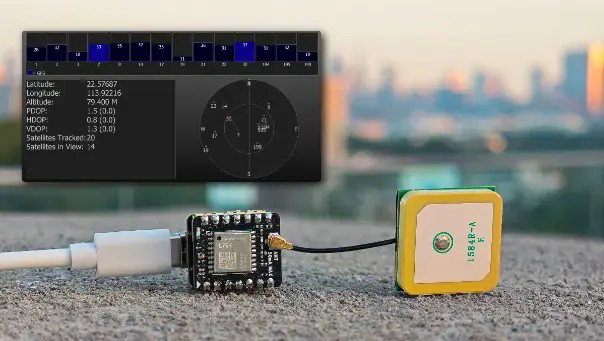

Das Multi-GNSS-System auf Basis des Quectel L76K unterstützt GPS, BeiDou, GLONASS und QZSS.
Hauptmerkmale des L76K GNSS-Moduls
- Multi-GNSS: Unterstützung von GPS, BeiDou, GLONASS und QZSS für eine genauere Positionierung
- Hohe Empfindlichkeit: -162 dBm beim Tracking und schnelle Positionserfassungszeit (5,5 s mit AGNSS)
- Aktive Keramikantenne: bietet besseren Signalempfang als herkömmliche Antennen
- Geringer Stromverbrauch: 41 mA im aktiven Modus und nur 360 µA im Standby-Modus
- UART-Schnittstelle: Geschwindigkeit bis zu 115200 bps, Unterstützung des NMEA 0183-Protokolls
- Kompakte Größe: Abmessungen von 18 x 21 mm, kompatibel mit den Boards der Xiao-Serie für eine einfache Installation in kleinen Projekten
- 1PPS-LED: Anzeige für korrekte Erfassung der GNSS-Position
AGNSS-Funktion im GNSS-Modul L76K
Das GNSS-Modul L76K unterstützt die AGNSS-Funktion (Assisted GNSS), die den Positionierungsprozess insbesondere bei schwierigen Satellitenempfangsbedingungen erheblich beschleunigt. Mit der AGNSS-Unterstützung wird die TTFF-Zeit (Time To First Fix) auf nur 2 Sekunden bei einem Heißstart und 5,5 Sekunden bei einem Kaltstart reduziert. Diese Funktion nutzt Hilfsdaten, die von externen Quellen übertragen werden, um GNSS-Satelliten schneller zu finden und zu orten. In Kombination mit einem eingebauten rauscharmen Verstär ker (LNA) und einem SAW-Filter verbessert AGNSS die Positionierungsgenauigkeit und die Zuverlässigkeit der Leistung des Moduls in einer Vielzahl von Anwendungen, wie z. B. Navigationssysteme und IoT-Anwendungen.

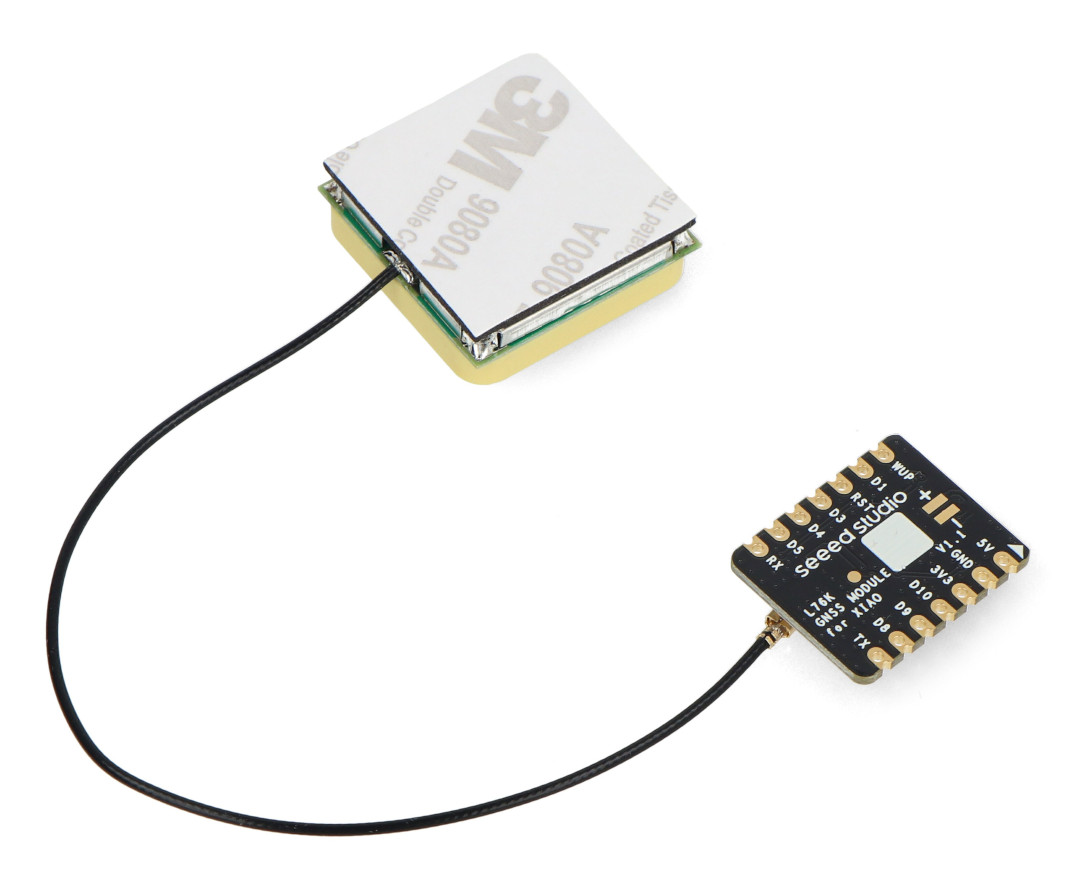

Das Modul verfügt über einen integrierten rauscharmen Verstärker und einen akustischen Wellenfilter.
Das Modul ist mit einer grünen LED ausgestattet, die eine visuelle Bestätigung des 1PPS-Ausgangssignals liefert.
Anschluss an Ubidots
Wenn das L76K GNSS-Modul mit dem Seeed Studio Xiao-Board verbunden ist, können Standortdaten (Breiten- und Längengrad) an die Ubidots IoT-Plattform übertragen werden. Die Plattform ermöglicht es Ihnen, den Weg auf einer Karte in Echtzeit zu visualisieren und weitere Standortpunkte zu verbinden. Diese Lösung ist ideal für Anwendungen zur Objektverfolgung, Transportüberwachung und ortsbezogene IoT-Systeme.
Anwendungen des Moduls
- GPS-Navigation in IoT-Projekten
- GPS-Tracking-Module für Logistik und Transportmanagement
- Smart-City-Projekte mit Positionsüberwachung
- Robotik und autonome Fahrzeuge
- Ortungssysteme für die Vermögensverwaltung
Hinweis: Achten Sie besonders auf die Einbaurichtung des Moduls. Schließen Sie es nicht andersherum an, da dies sowohl das Modul als auch die Xiao-Platine beschädigen kann.
Technische Daten des GNSS-Moduls L76K
- Unterstützte GNSS-Bänder: GPS L1 C/A (1575,42 MHz), GLONASS L1 (1602 MHz), BeiDou B1 (1561,098 MHz)
- GNSS-Kanäle: 32 Verfolgungskanäle / 72 Erfassungskanäle
- Positionserfassungszeit (TTFF): 5,5 s mit AGNSS (Kaltstart), 2 s (Heißstart)
- Empfindlichkeit: Verfolgung: -162 dBm, Wiedererfassung: -160 dBm
- Genauigkeit: Position: 2 m CEP, Geschwindigkeit: 0,1 m/s, Zeit: 30 ns
- UART-Schnittstelle: 9600 bps bis 115200 bps, NMEA 0183
- Stromverbrauch: 41 mA (aktiv), 360 µA (Standby)
- Antenne: aktiv, Keramik, U.FL-Anschluss, Kabellänge 10 cm
- Kompatibilität: Seeed Xiao (SAMD21, RP2040, ESP32C3, ESP32S3, nRF52840
- Abmessungen: 18 x 21 mm
Inhalt des Kits
- 1x L76K GNSS-Modul
- 1x Aktive GNSS-Antenne mit iPex-Anschluss
- 2x 7-polige 2,54 mm Buchsenleisten

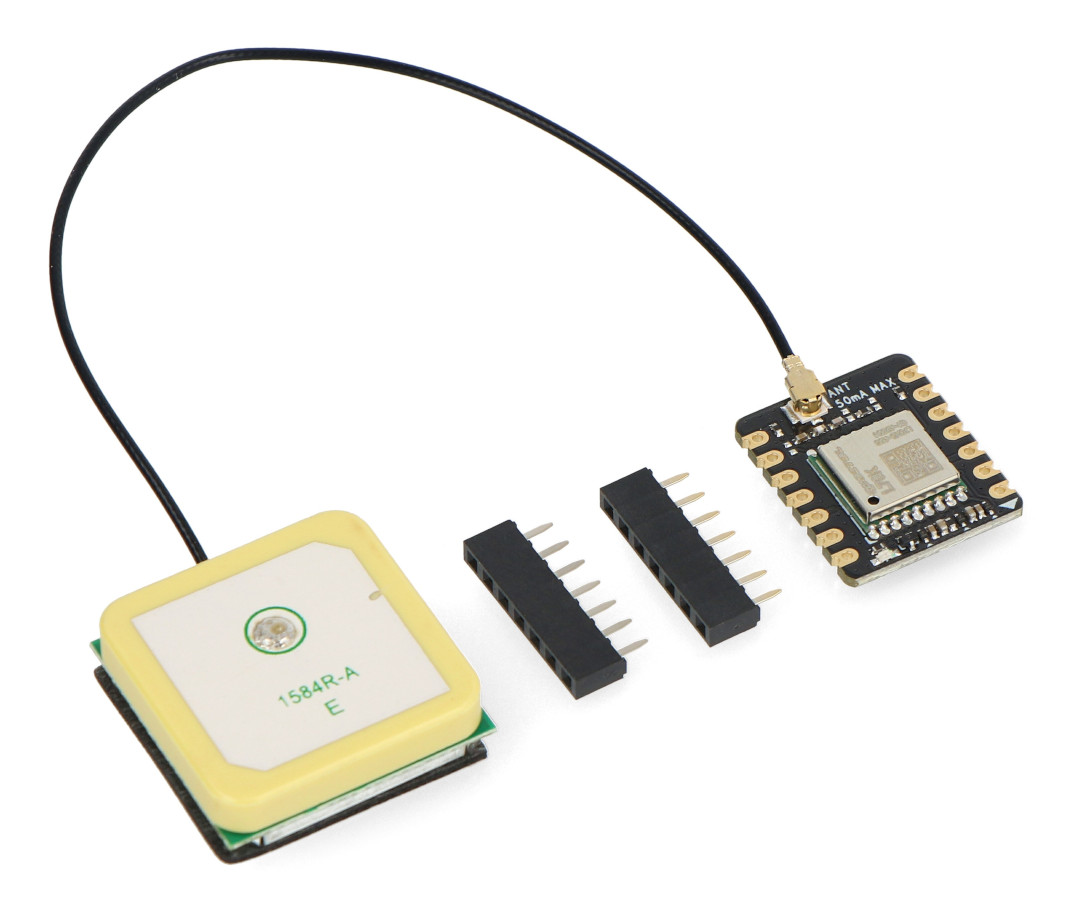

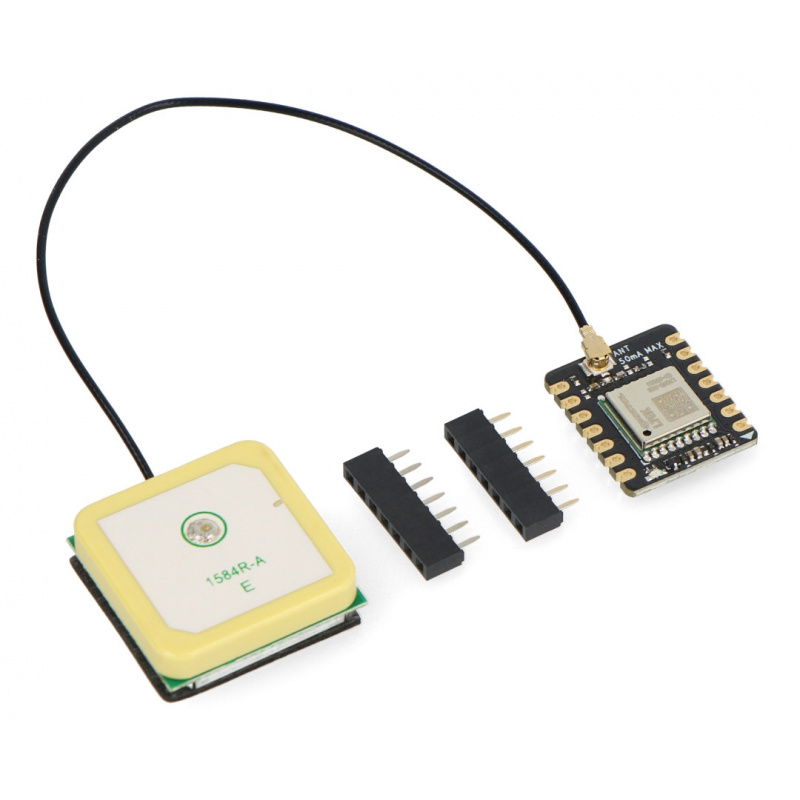

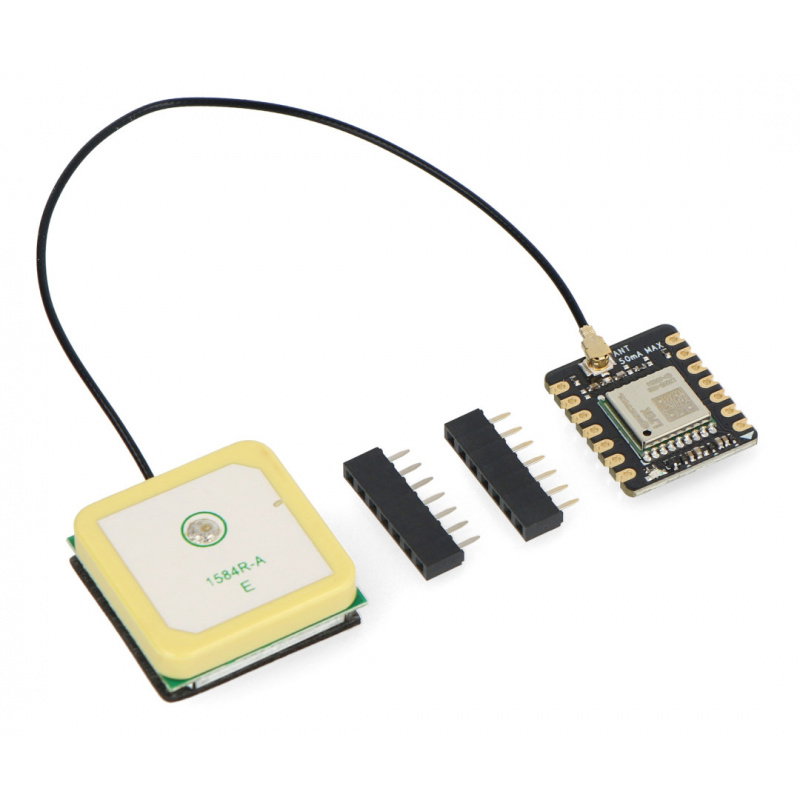

Im Bausatz enthaltene Komponenten.
