Produktbeschreibung: DFRobot Shield GSM / LTE / GPRS / GPS SIM7600CE-T - Schild für Arduino *
Shield für Arduino mit SIM7600CE-T- System unterstützt LTE-TDD / LTE-FDD / HSPA + / TD-SCDMA / EVD O und GSM / GPRS / EDGE-Kommunikation. Es unterstützt auch LTE-CAT4 (mit Upload-Geschwindigkeiten von bis zu 50 Mbit/s und Download-Geschwindigkeiten von bis zu 150 Mbit/s). Es ermöglicht das Versenden von Textnachrichten und das Herstellen von Verbindungen im GSM-Netz. Außerdem war es mit einem GPS- und LTE-Modul ausgestattet. Es kommuniziert über die UART -Schnittstelle (RX, TX) mit AT-Befehlen . Auf der Platine befinden sich: SIM-Kartenanschluss , u.FL- Buchse zur Montage einer externen Antenne . Das verwendete SIM7600CE-T-Modul ermöglicht die Kommunikation über das GPRS/LTE-Netzwerk , es verfügt auch über ein GPS -Modul. Auf der Platine befindet sich ein Steckplatz für eine SIM-Karte, und der Anschluss anderer Arduino Shields ist dank der abgeleiteten Stecker möglich.
Das Produkt ist mit Arduino kompatibel
Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch .

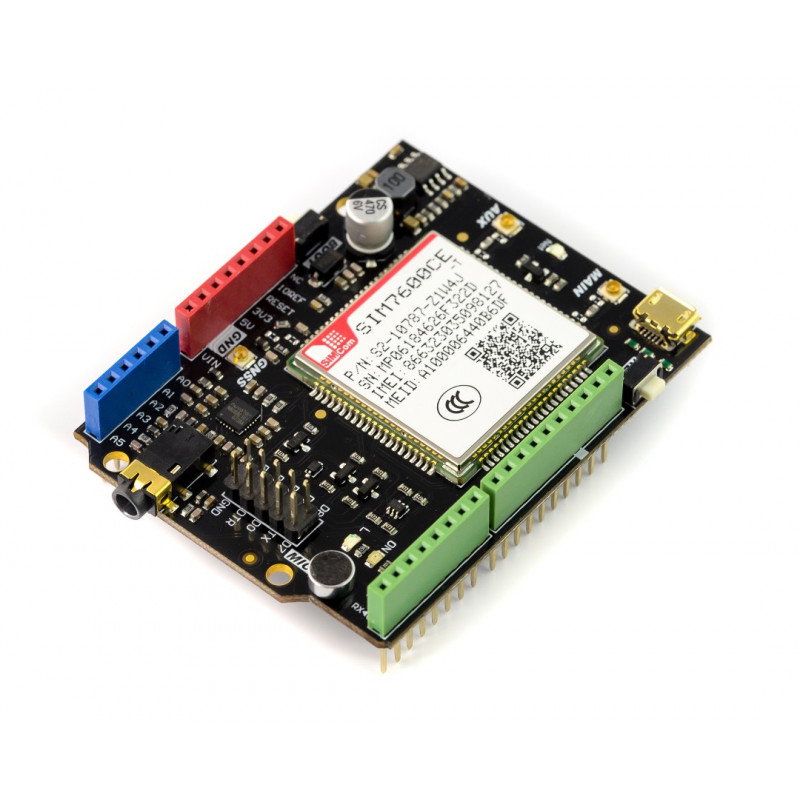

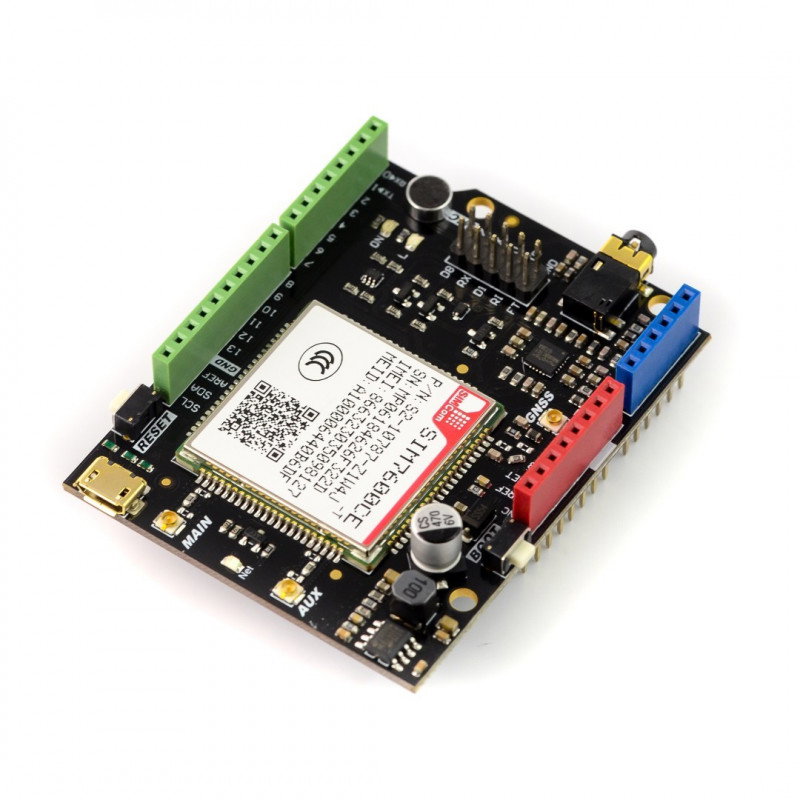

DFRobot Shield GSM / LTE / GPRS / GPS SIM7600CE-T.

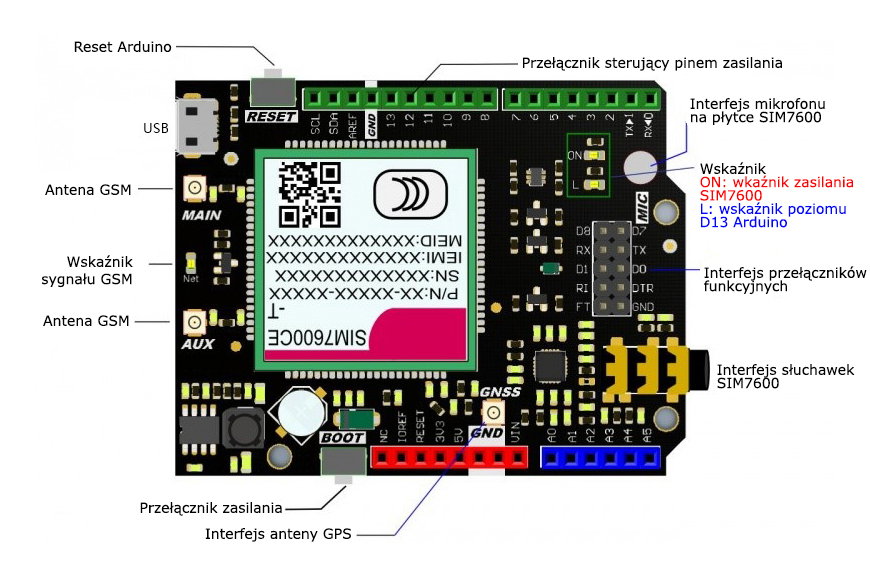

Anschließen der Abschirmung für Arduino DFRobot SIM7600CE-T

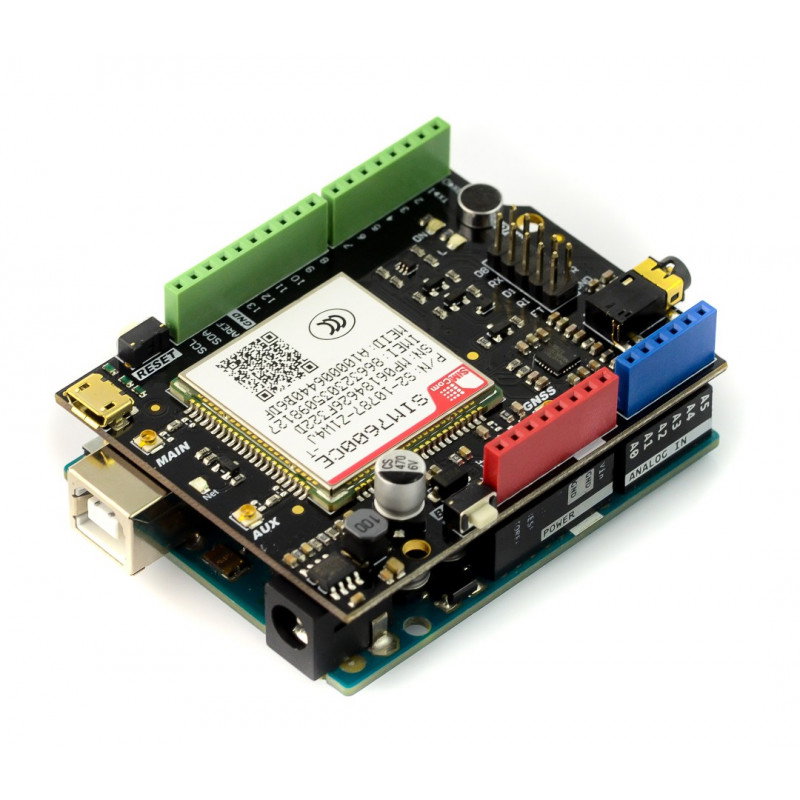

Das Board verfügt über Anschlüsse, die mit Arduino Uno , Leonardo und Derivaten kompatibel sind. Um mit dem Gerät zu arbeiten, reicht es aus, das Modul anzuschließen und den vom Hersteller bereitgestellten Beispielcode auf Arduino hochzuladen.
Shield-Spezifikation für Arduino DFRobot SIM7600CE-T
- USB-Versorgungsspannung: 5V
- Arbeitsspannung: 5V
- Eingangsspannung: VIN - 7 V bis 23 V / USB - 5 V
- Chip: SIM7600CE-T
- Unterstützte Netzwerke:
- TD-LTE B38 / B39 / B40 / B41
- FDD-LTE B1 / B3 / B8
- TD-SCDMA B34/B39
- WCDMA / HSDPA / HSPA + B1 / B8
- CDMA 1X / EVDO BC0
- GSM/GPRS/EDGE 900/1800 MHz
- 4G: Upload-Geschwindigkeit bis zu 50 Mbit/s, Download bis zu 150 Mbit/s
- Unterstützt AT-Befehle: 3GPP TS 27.007, 27.005 und AT-Befehle der Serien SIM7500 und SIM7600
- Unterstützt GNSS-Positionierung
- Geringer Stromverbrauch: 20 mA / 7 V - Flugmodus
- Status-LEDs: Power, Netzwerkverbindung, Betriebsmodus
- Arbeitstemperatur: -40 °C bis 85 °C
- Abmessungen: 69 x 54 mm

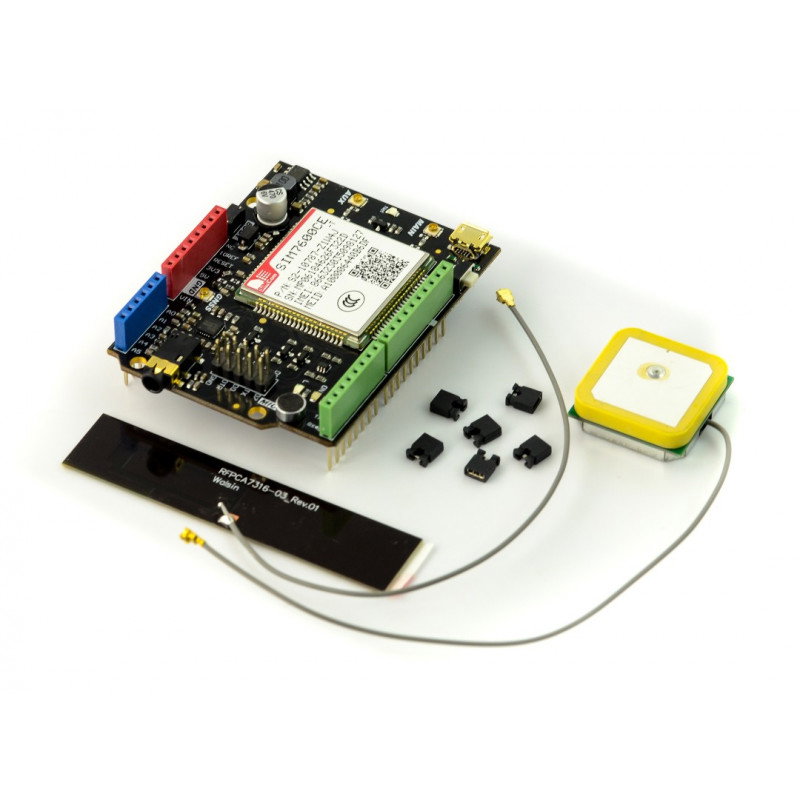

Der Inhalt des Shield-Kits für Arduino DFRobot SIM7600CE-T
- Overlay SIM7600CE-T
- GPS-Antenne
- 4G LTE-Antenne
