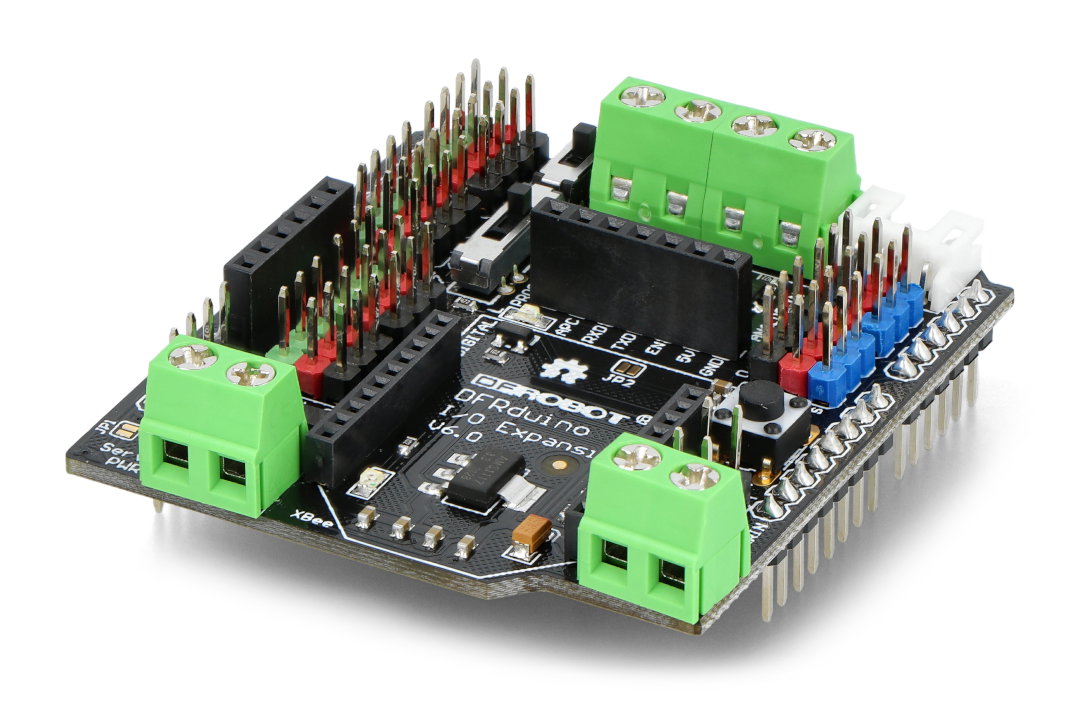

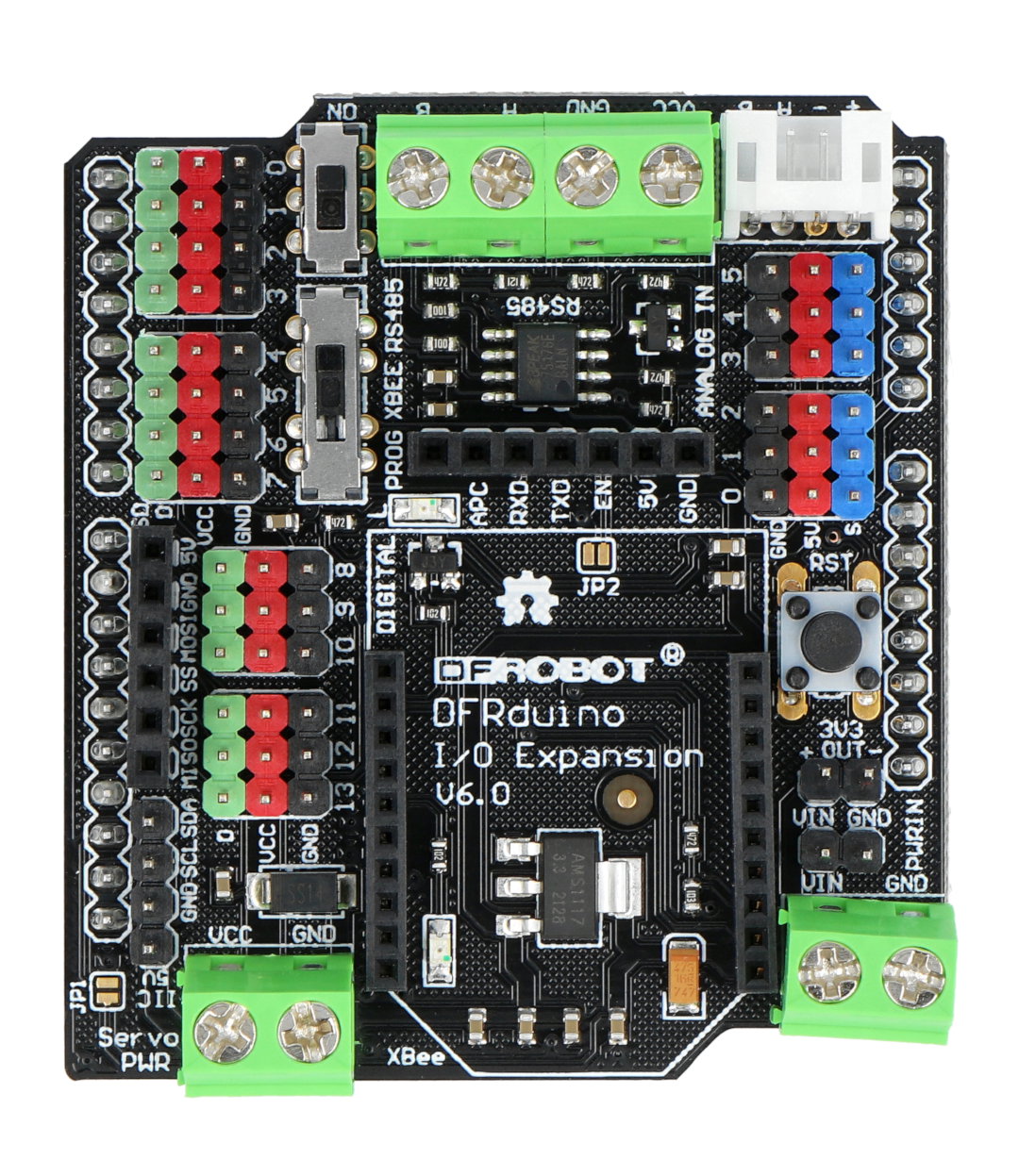

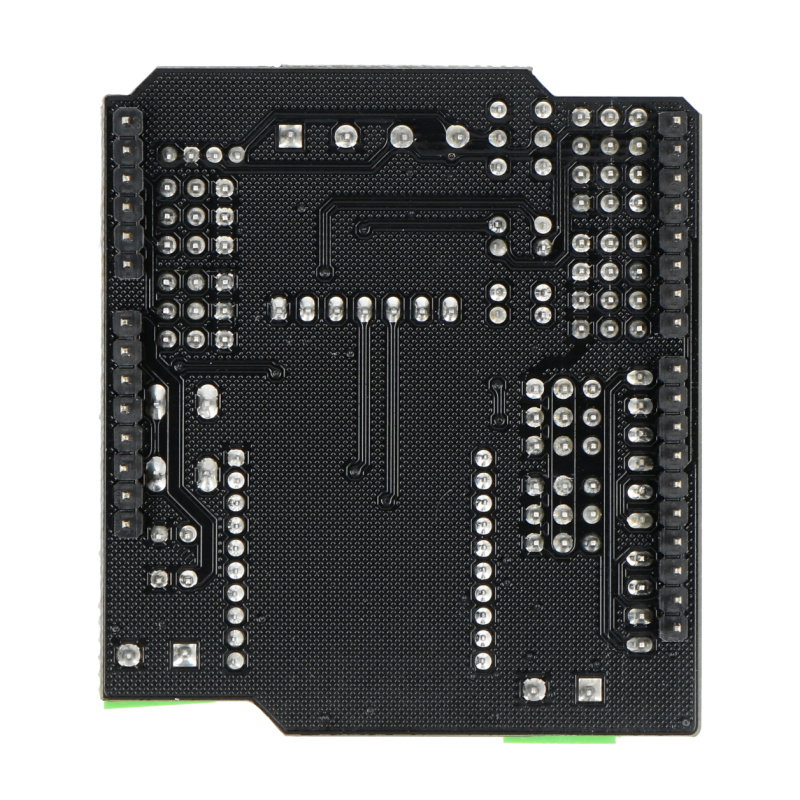

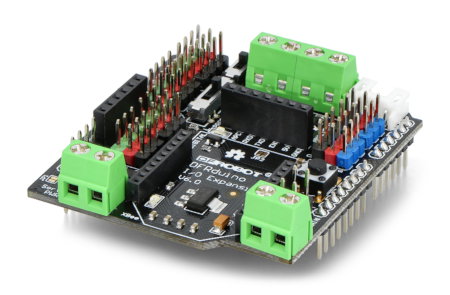

Produktbeschreibung: DFRobot Gravity: RS485 IO Expansion Shield - Schild für Arduino
Shield für Arduino erweitert die Möglichkeiten von I / O -Pins. Es hat unter anderem Jeder Pin mit einem Paar VCC- und GND-Stromversorgungen wird herausgeführt. Separate Anschlüsse ermöglichen den einfachen Anschluss von SD-Karten , APC220-Radio, Bluetooth , Servos und RS485- Modulen Ein dedizierter Steckplatz für das XBee-Modul ermöglicht eine einfache Installation des drahtlosen Kommunikationssystems. Dank des Schalters kann der Benutzer den Betriebsmodus auf XBee, RS485 oder Download ändern, sodass Sie das Arduino -Programm hochladen können, ohne die Module von der Platine zu entfernen. Darüber hinaus unterstützt die V6-Version die URM04-Schnittstelle und den R3-Arduino-Pin .
Technische Spezifikation RS485 IO Expansion Shield
- Der Benutzer kann den Betriebsmodus auf XBee, RS485 oder Download umschalten
- Jeder digitale und analoge Pin hat ein Paar: GND und VCC
- Der Steckplatz für das XBee-Modul ermöglicht eine einfache Installation des drahtlosen Kommunikationssystems
- TTL / RS485-Schalter
- Ein separater I2C- und SPI-Schnittstellenanschluss ermöglicht den einfachen Anschluss beispielsweise eines Speicherkartenlesers
- Die abgeleitete RESET-Taste ermöglicht es Ihnen, den Arduino jederzeit neu zu starten
- Der Hersteller hat eine LED eingebaut, die an Pin 13 des Arduino angeschlossen ist
- Mit dem PWR-Schraubanschluss können Sie beliebige Kabel an die Stromversorgung anschließen
- Funktioniert mit: Arduino Uno, Leonardo, Mega und Due
