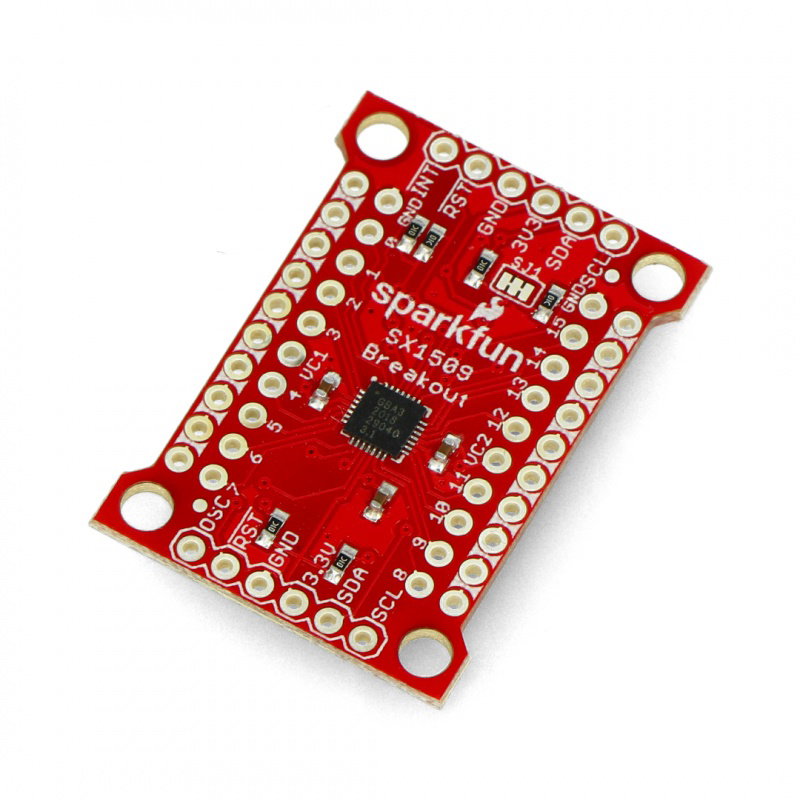

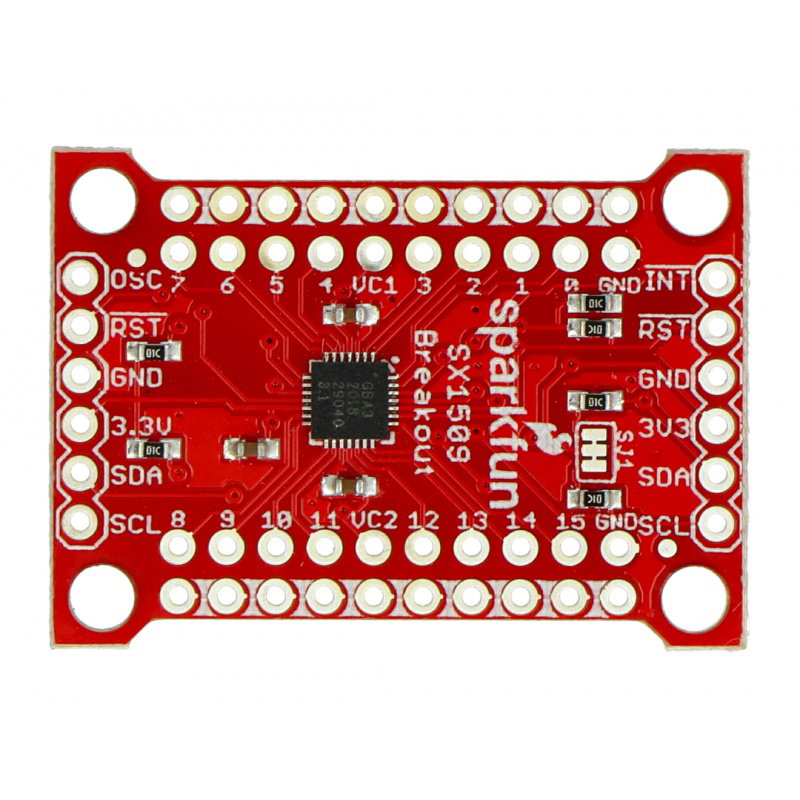

Produktbeschreibung: SX1509 - 16 I / O Pins Expander für Arduino - SparkFun BOB-13601
Die Erweiterungsplatine mit 16 GPIO-Pins mit der I2C-Schnittstelle, was bedeutet, dass es zur vollen Nutzung aller Pins ausreicht, zwei Drähte an den Mikrocontroller anzuschließen. Der SX1509 verfügt außerdem über PWM-Schnittstellen, um beispielsweise die Helligkeit der LEDs zu steuern. Das Board ähnelt einem Multiplexer oder "Mux", da es Ihnen ermöglicht, mehr IO von weniger Pins zu erhalten. Es verfügt über einen eingebauten Tastaturmotor, mit dem Sie bis zu 64 Tasten oder eine 8x8-Matrix anschließen können. Die Platine wird mit einer Spannung von 1,3 V bis 3,6 V versorgt (es toleriert 5,5 V). Das Gerät funktioniert mit Arduino und anderen IO-Mikrocontrollern.

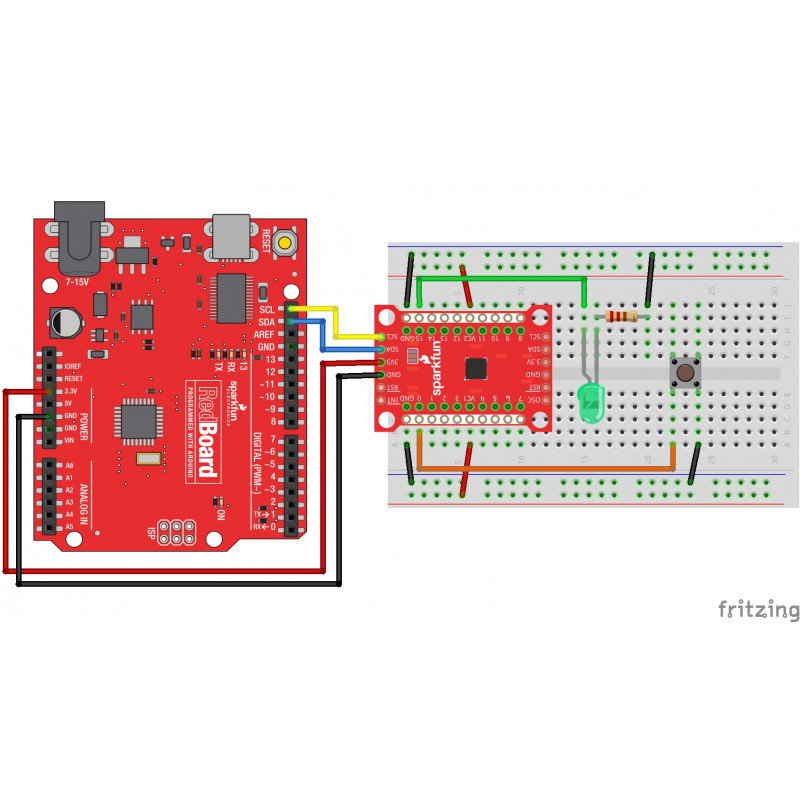

Beispiel für die Verbindung des Expanders mit Arduino
Spezifikation
- Versorgungsspannung: 1,3 V bis 3,6 V (Toleranz 5,5 V bis 15 mA für alle IOs)
- 16 IO-Kanäle
- Integrierter Tastaturtreiber mit Unterstützung für bis zu 64 Tasten (8x8-Matrix)

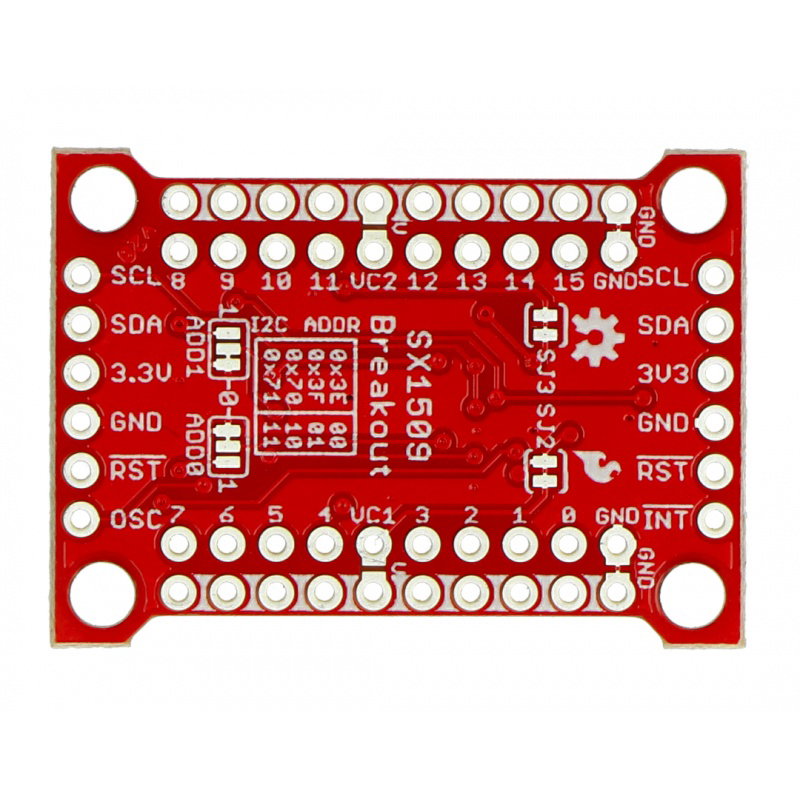

- I2C 400 kHz-Schnittstelle - die Möglichkeit, die Adresse zu ändern
