Produktbeschreibung: Relay Shield v3.0 - Relaisplatine
Relay Shield v3.0 ist ein Board mit hochwertigen Relais zur Regulierung hoher Lastströme, kompatibel mit Arduino / Seeeduino mit eingebauten LED-Anzeigen und Schraubklemmen. Der maximale Schaltstrom beträgt 15 A. Die Lebensdauer der Relais beträgt bis zu 100.000 Zyklen .
Relay Shield v3.0 dank seiner Relais, die direkt vom Arduino über digitale Ausgänge gesteuert werden können. Shield hat vier LEDs, die den Ein-/Aus-Status jedes Relais anzeigen . Sie sind nützlich für den Betrieb von AC-Geräten wie Lüftern, Lampen, Motoren oder Hochstrom-DC-Aktoren, z. B. Magnetventil usw.

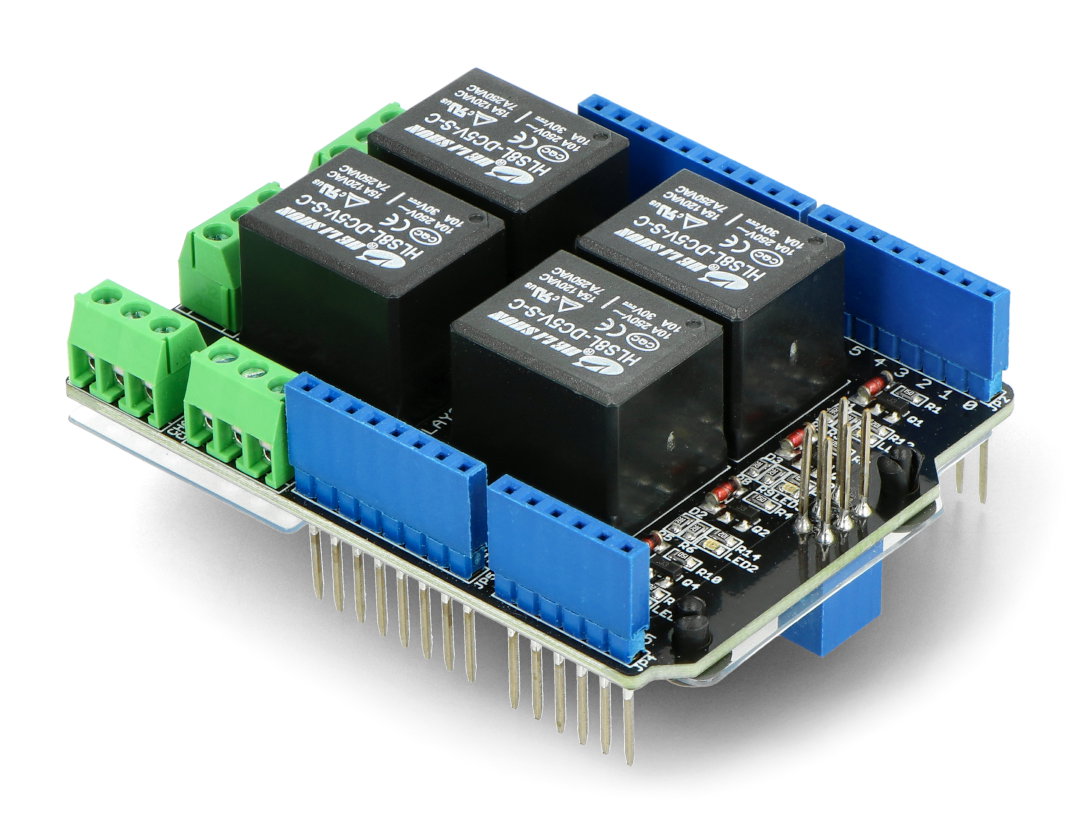

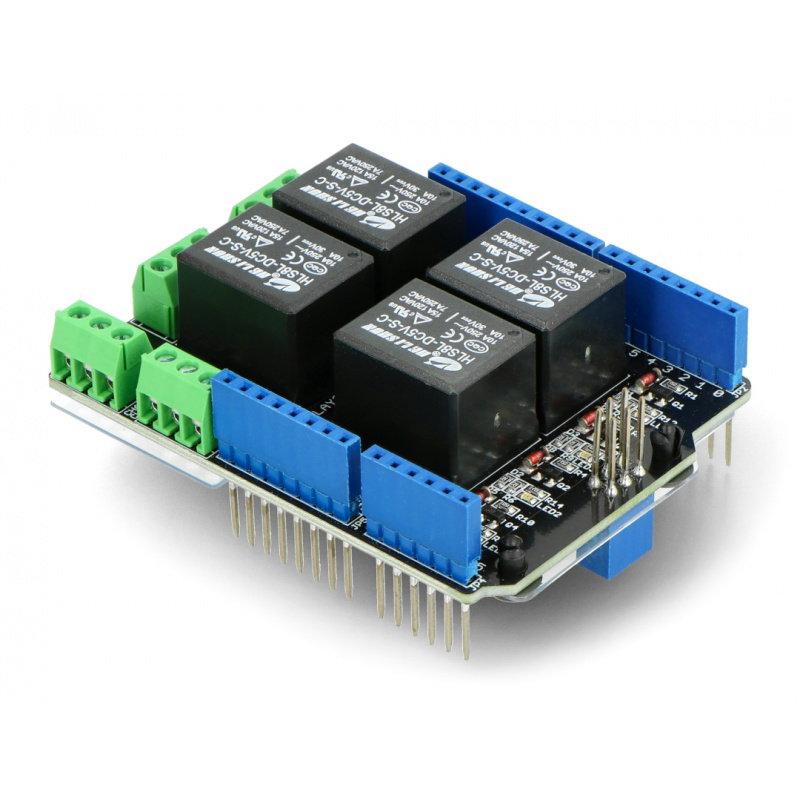

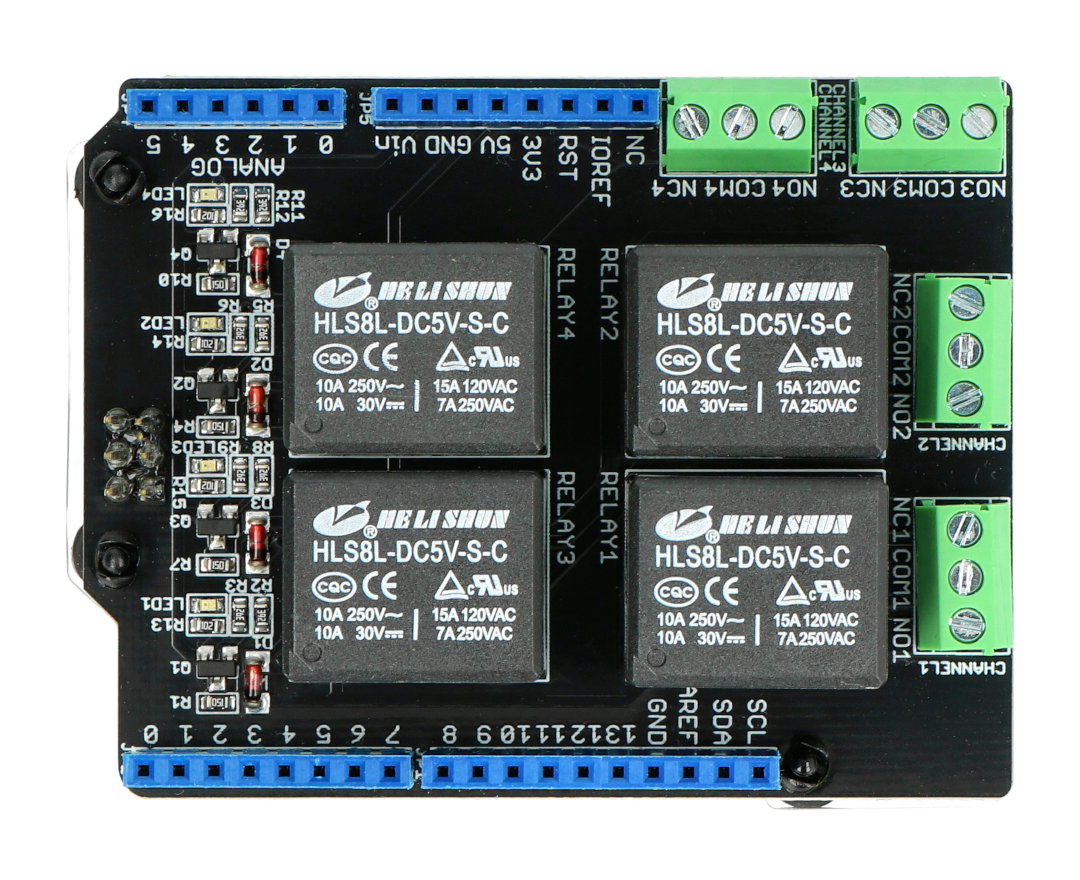

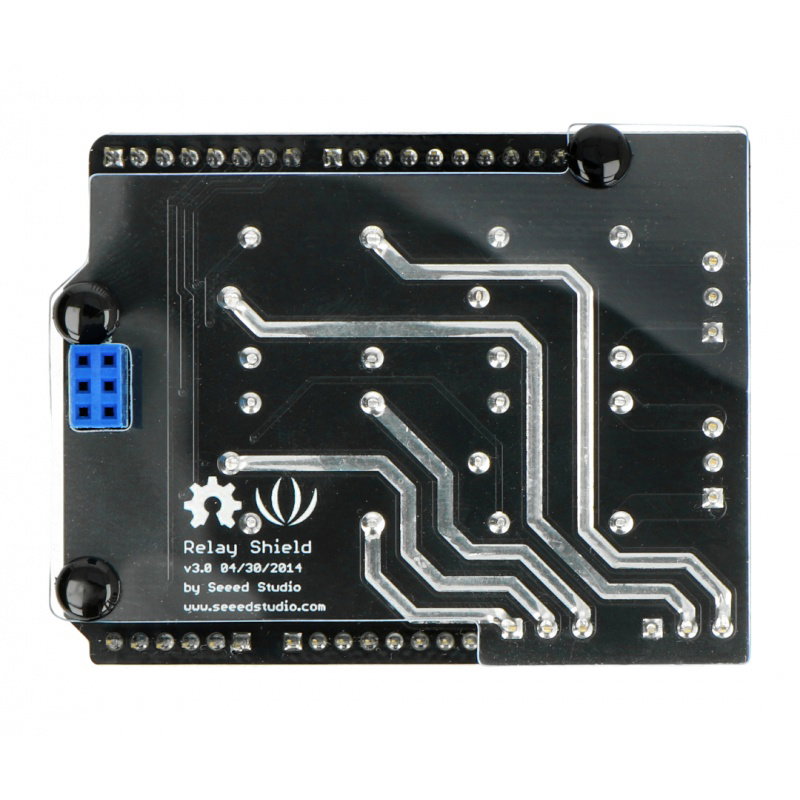

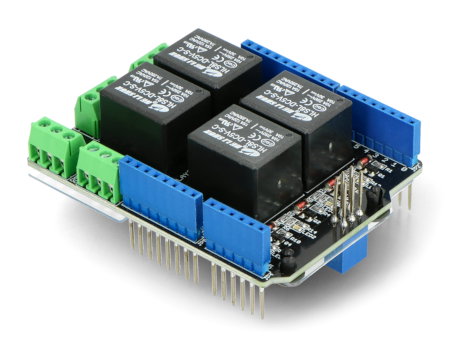

Relay Shield v3.0 - Relaisplatine.

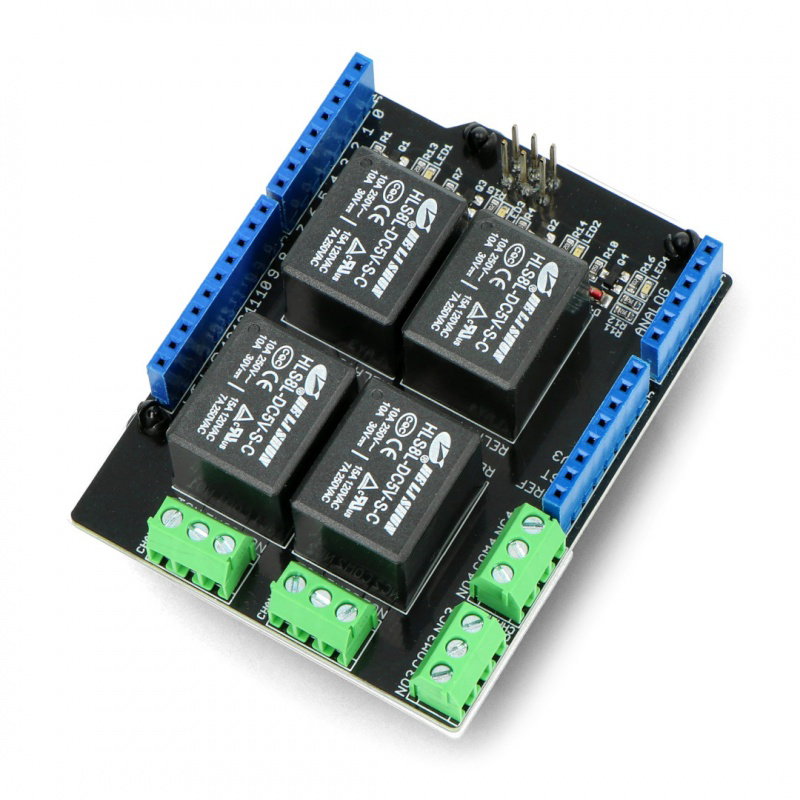

Funktionen und Anwendung des Boards mit Relay Shield v3.0 Relais
- Kompatibel mit Arduino / Seeeduino-Schild
- Relais-Schraubklemmen

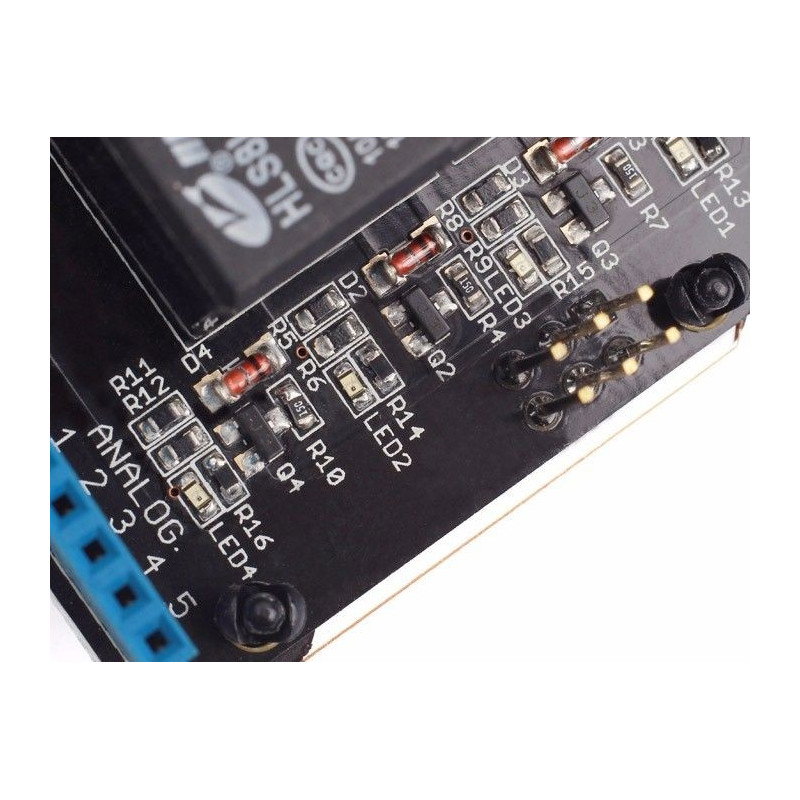

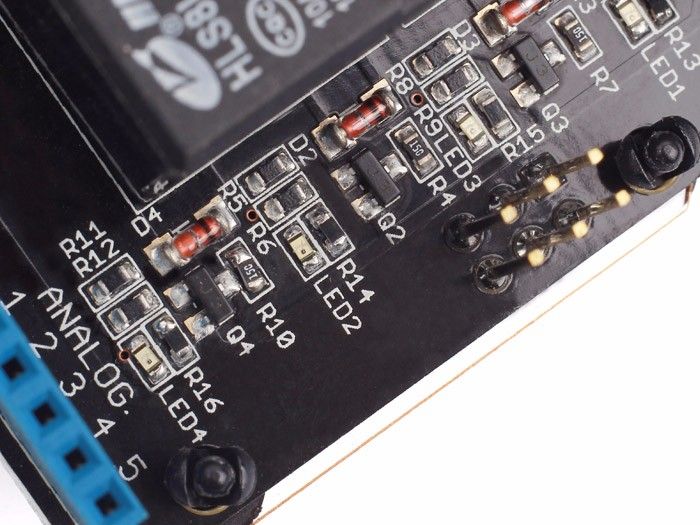

- Betriebszustandsanzeigen für jedes Relais
- Hochwertige Relais
- Bietet NO / NC-Schnittstellen

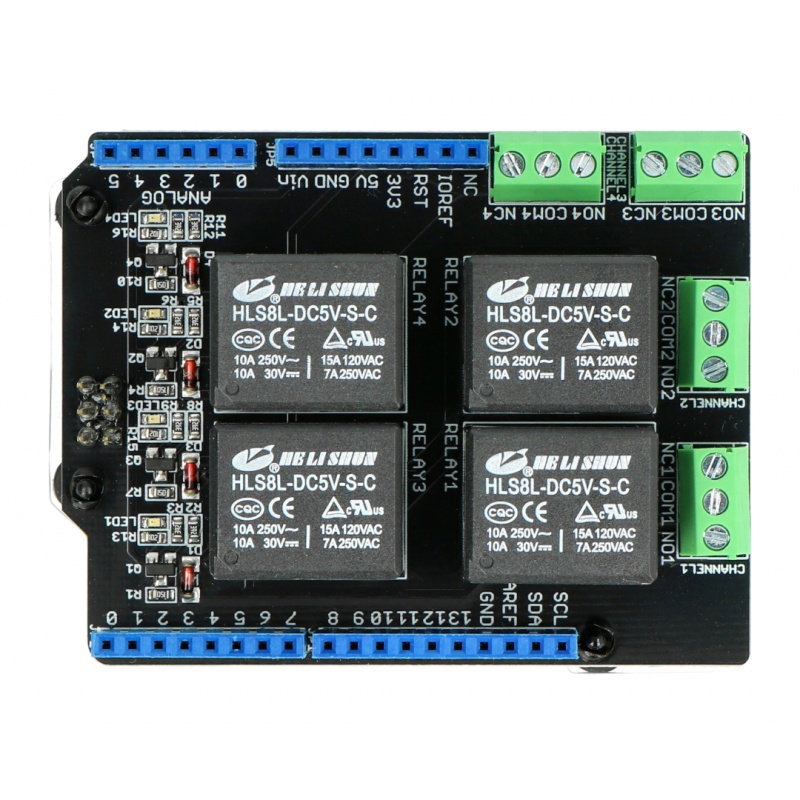

Relay Shield v3.0 Pin-Beschreibung
| Stift | Beschreibung |
|---|---|
| COM1 | P in der Bezugsleitung des Relais. |
| NC1 | Der normalerweise geschlossene (NC) Kontakt des Relais ist mit COM1 verbunden, wenn RELAY1 auf LOW eingestellt ist; bei RELAY1 auf HIGH ist die Verbindung unterbrochen. |
| NO1 | Der Schließerkontakt (NO) des Relais ist mit COM1 verbunden, wenn RELAY1 auf HIGH eingestellt ist; bei RELAY1 auf LOW ist die Verbindung unterbrochen. |
| 4 digitale Stifte | 4 digitale Pins zur Regelung von 4 Relais. |
| RELAIS1 - RELAIS4 | Kann direkt an den Arduino Pin 7-4 angeschlossen werden, sodass Sie vier Relais mit einem Arduino einfach steuern können. |
Technische Spezifikation der Erweiterung Relay Shield v3.0
| Parameter | Bereich |
|---|---|
| Betriebsspannung | von 4,75 V auf 5,25 V |
| Arbeitsstrom | von 8 bis 250 mA |
| Schaltspannung | max. 250 VAC / 30 VDC |
| Schaltstrom | von 15 A bis 7 A. |
| Frequenz | 1 Hertz |
| Schaltleistung | 70 W. |
| Maße | 100 mm x 67 mm x 30 mm |
| Waage | 77 gr |
| Lebensdauer der Relais | 100.000 Zyklen |
| ESD-Kontaktentladung | ± 4 kV |
| ESD-Luftentladung | ± 8 |
