Produktbeschreibung: Arduino UNO Medienträger - ASX00083

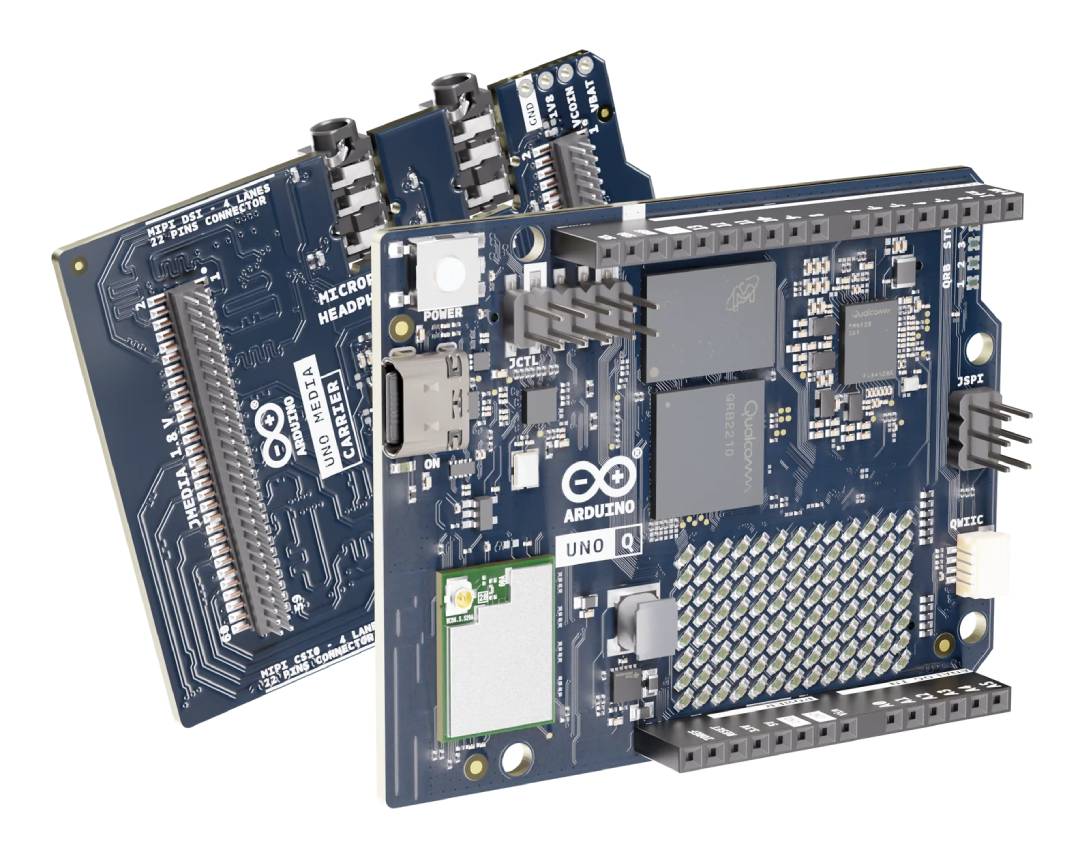

Das Arduino UNO Media Carrier Shield erweitert UNO Q und VENTUNO Q schnell und einfach um hochwertige Video- und Audiofunktionen. Das Modul wird über JMEDIA- und JMISC- Anschlüsse mit der Basisplatine verbunden. Dank ihrer Durchgangskonstruktion können mehrere Module gestapelt werden, ohne die Pins der Haupteinheit zu blockieren. Es verfügt über zwei 22-polige 4-Lane-MIPI-CSI- Kameraanschlüsse , einen 22-poligen 4-Lane-MIPI-DSI- Displayanschluss und drei 3,5-mm-Klinkenbuchsen . Diese Lösung eignet sich ideal für die Entwicklung von KI-Systemen, HMI-Geräten, interaktiven Installationen und Produktprototypen mit Video- und Audioanalyse.

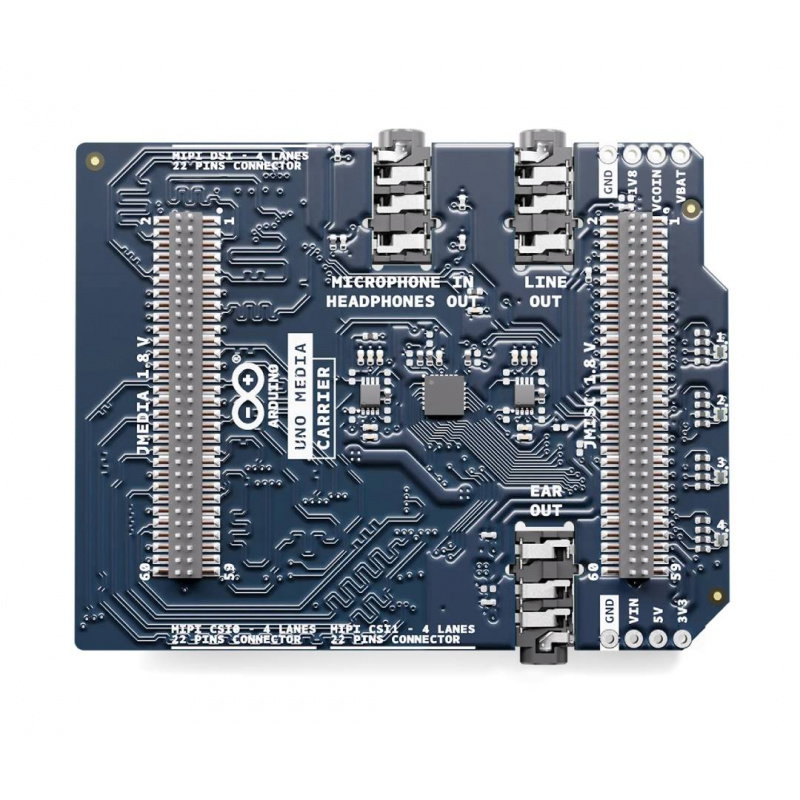

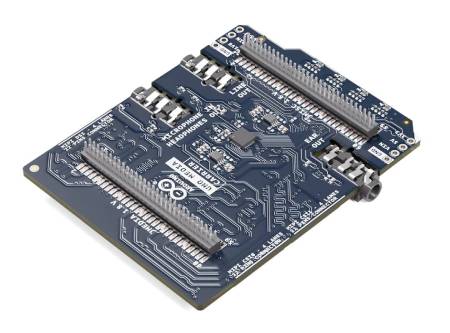

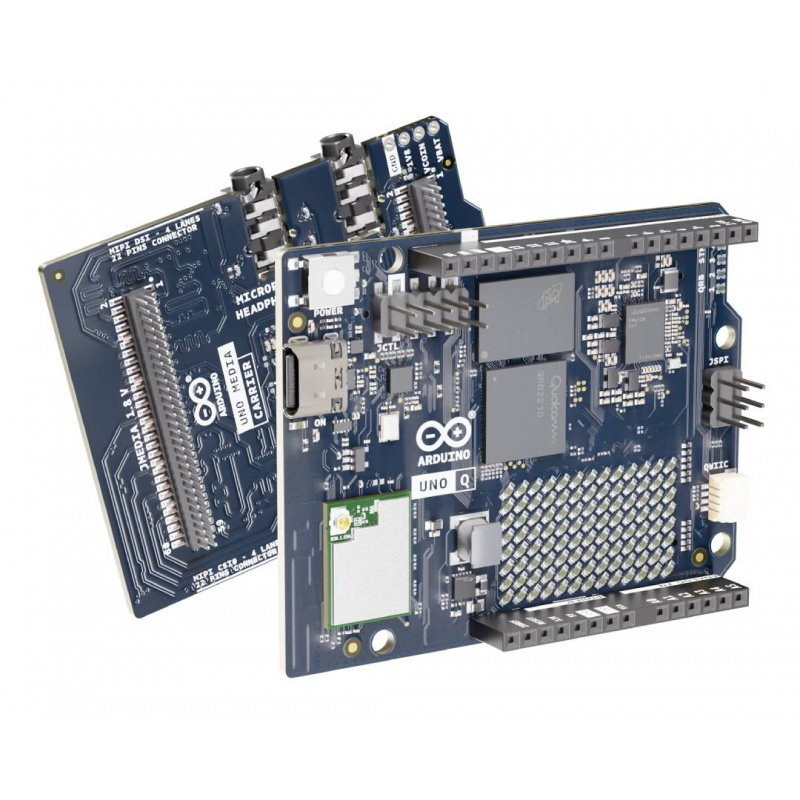

Arduino UNO-Medienträger – ASX00083.

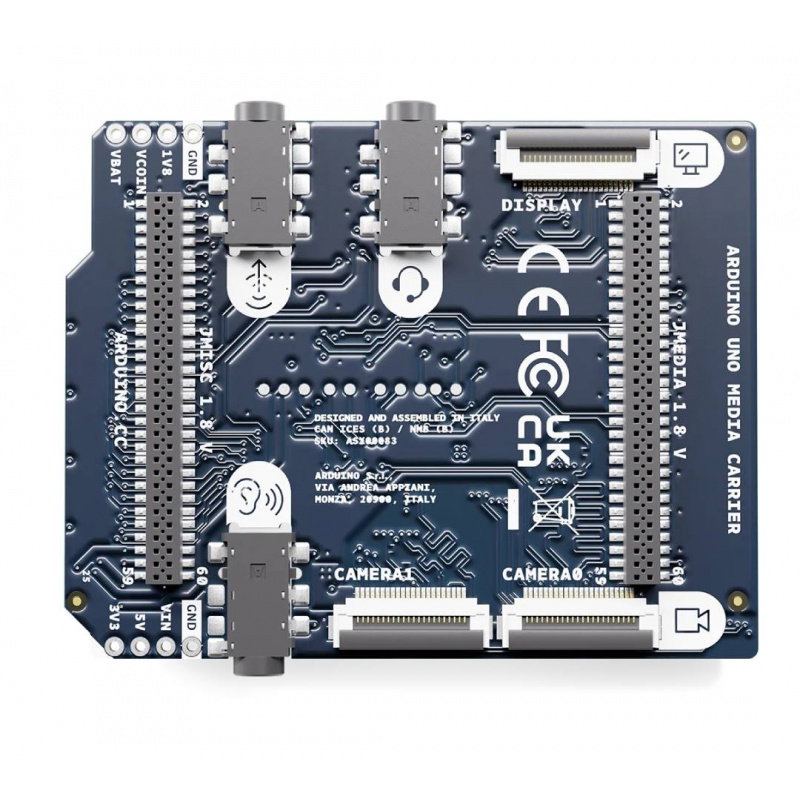

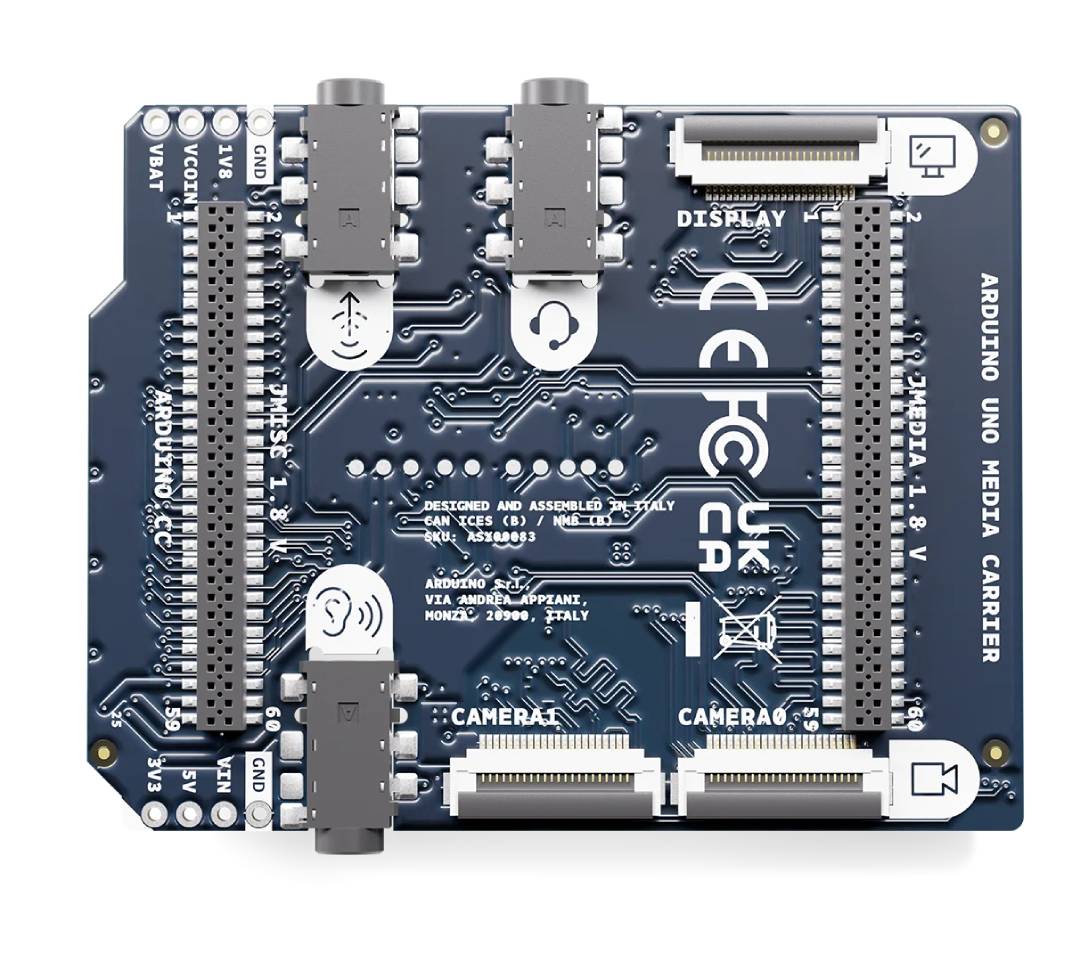

Dank der MIPI CSI- und MIPI DSI-Anschlüsse ermöglicht das Overlay den Aufbau von Bildverarbeitungssystemen mit zwei Kameras und den direkten Anschluss von Touchdisplays.
Hauptmerkmale des Arduino UNO Medienträgers
- Kompatibilität mit Arduino UNO Q und VENTUNO Q : Das Modul wurde speziell für die Verwendung mit diesen Boards entwickelt.
- 2 x MIPI CSI 22-polige 4-Lane-Steckverbinder : ermöglichen den Anschluss von zwei Kameras und die Umsetzung von Stereovisionsprojekten, Objektverfolgung und Bildanalyse aus mehreren Perspektiven
- 1 x 22-poliger 4-Lane MIPI DSI-Anschluss : Ermöglicht den Anschluss eines kompatiblen Displays und die Erstellung visueller Schnittstellen ohne zusätzliche Adapter.
- 3 x 3,5-mm-Audiobuchsen : Mikrofon-Eingang / Kopfhörerausgang, Line-Out und Ohrhörerausgang verfügbar
- Durchgangsdesign : Alle Pins bleiben für die spätere Erweiterung des Systems mit zusätzlichen Modulen und Peripheriegeräten zugänglich.
- Unterstützung für gängiges Zubehör : Das Modul funktioniert mit ausgewählten Raspberry Pi-kompatiblen Kameras und MIPI DSI-Displays.
- Prototyping-freundlich : Ermöglicht einen schnellen Übergang von der Idee zum Test, ohne dass eine eigene Leiterplatte entworfen werden muss.
- Unterstützung für KI- und Edge-Computing-Anwendungen : geeignet für den Aufbau intelligenter Kioske, Bildverarbeitungssysteme, Lerngeräte und interaktiver Installationen.
Arduino UNO Medienträger-Anwendungen
Der Arduino UNO Media Carrier eignet sich ideal für Anwendungen, die eine gleichzeitige Anzeige und Audiosteuerung erfordern. Das Modul kann zum Aufbau von Objekterkennungssystemen, Bildanalysestationen, intelligenten Werbedisplays und interaktiven Museumsausstellungen verwendet werden. Es ist außerdem eine gute Wahl für Bildungseinrichtungen, Forschungslabore und die schnelle Entwicklung von KI-basierten Multimedia-Geräten. In der Robotik unterstützt der Carrier Dual-Kamera-Systeme für Tiefenmessung und Navigation. In der Automatisierungstechnik ermöglicht er die Entwicklung von Systemen zur Qualitätsprüfung, Objekterkennung und Überwachung. In Verbraucherprojekten kann er als Basis für intelligente Spiegel, Selbstbedienungskioske, Sprachsteuerungssysteme und Prototypen von Bildverarbeitungssystemen dienen.

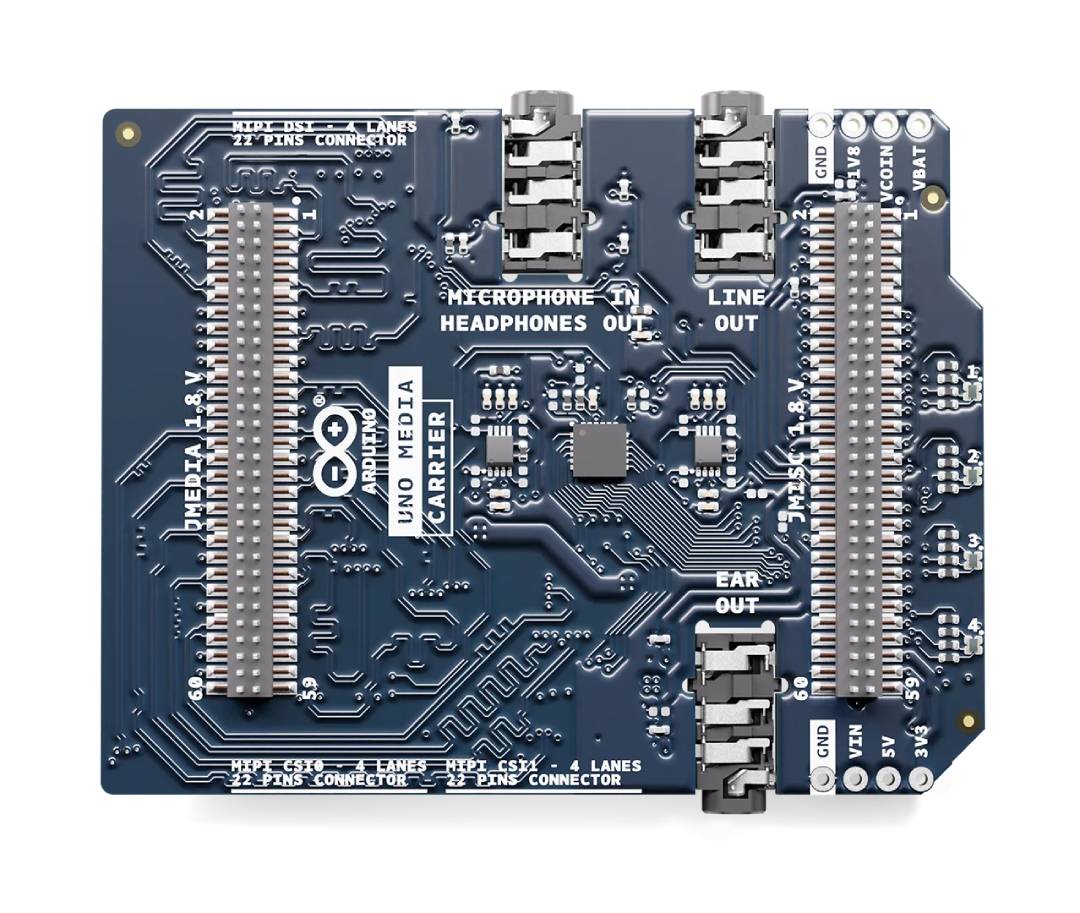

Ausgestattet mit drei 3,5-mm-Klinkenbuchsen bietet die Abdeckung volle Audiounterstützung.

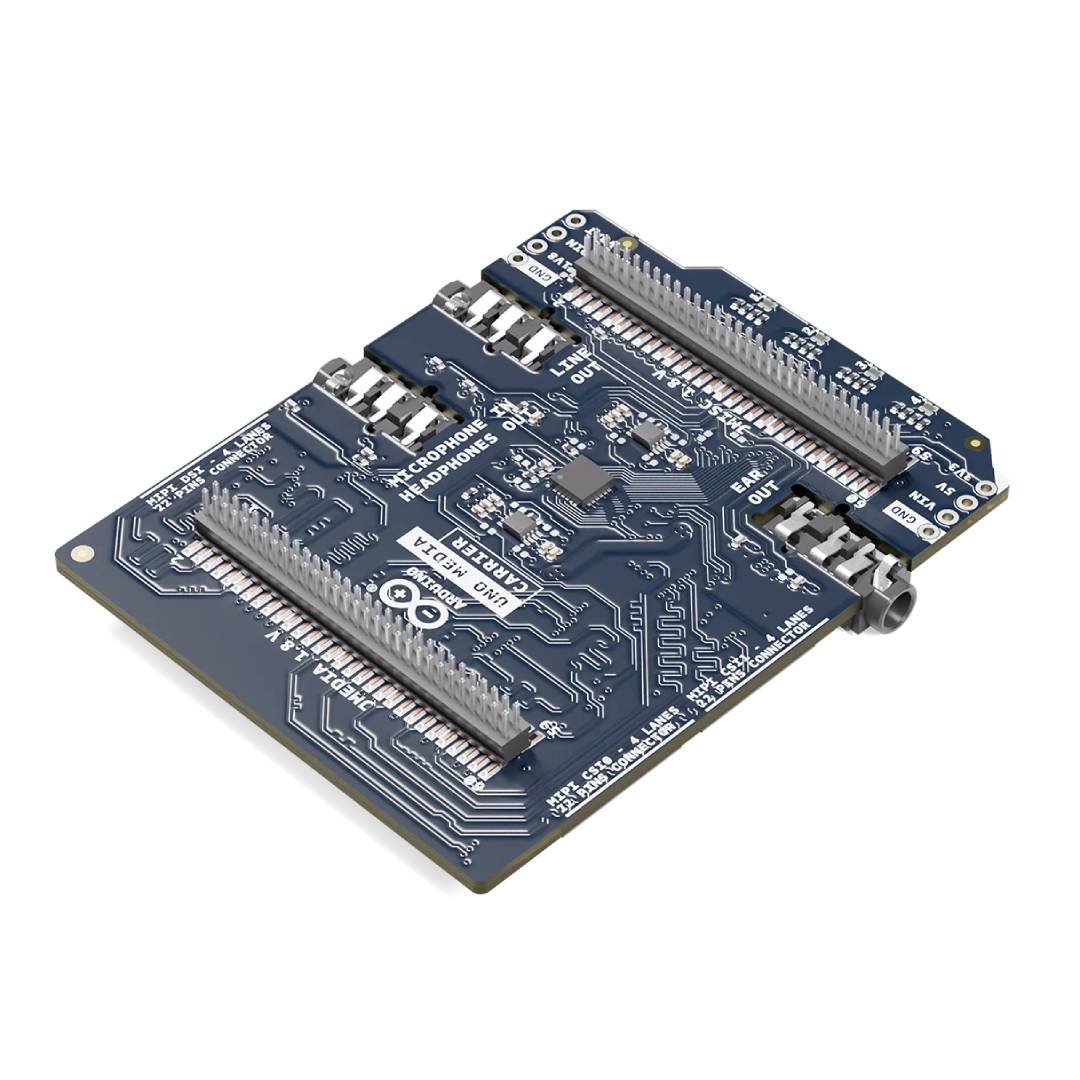

Der Arduino UNO Media Carrier erweitert die Arduino UNO Q und VENTUNO Q Boards auf einfache Weise um hochwertige Video- und Audiounterstützung.
Technische Spezifikationen des Arduino UNO Medienträgers
- Kompatible Boards: Arduino UNO Q, VENTUNO Q
- Kameraanschlüsse: 2 x MIPI CSI, 22-polig, 4-spurig
- Displayanschluss: 1 x MIPI DSI, 22-polig, 4-spurig
- Kamerakompatibilität: Kameras auf IMX219-Basis, einschließlich ausgewählter Raspberry Pi-kompatibler Module
- Displaykompatibilität: Waveshare 8-DSI-TOUCH-A und ausgewählte MIPI-DSI-kompatible Displays
- Audioanschlüsse: 1 x Mikrofon-Eingang / Kopfhörerausgang (3,5 mm), 1 x Line-Out (3,5 mm), 1 x Ohrhörerausgang (3,5 mm)
- Schnittstellen zur Kommunikation mit der Host-Platine: JMEDIA, JMISC
- Verfügbare Schnittstellen: I2C, MIPI CSI, MIPI DSI, PSSI, GPIO, Audiosignale
- Eingangsspannung VIN: 7 V bis 24 V DC
- VCOIN-Spannung: 3 V DC, max. 3,6 V DC
- Logikpegel: SoC-Signale 1,8 V DC, MCU-Signale 3,3 V DC
- Empfohlene Betriebstemperatur: -10 °C bis 60 °C
- Boardformat: UNO-kompatibel
- Abmessungen: 68,58 x 53,34 mm
Inhalt des Sets
- 1x Arduino UNO Medienträger
