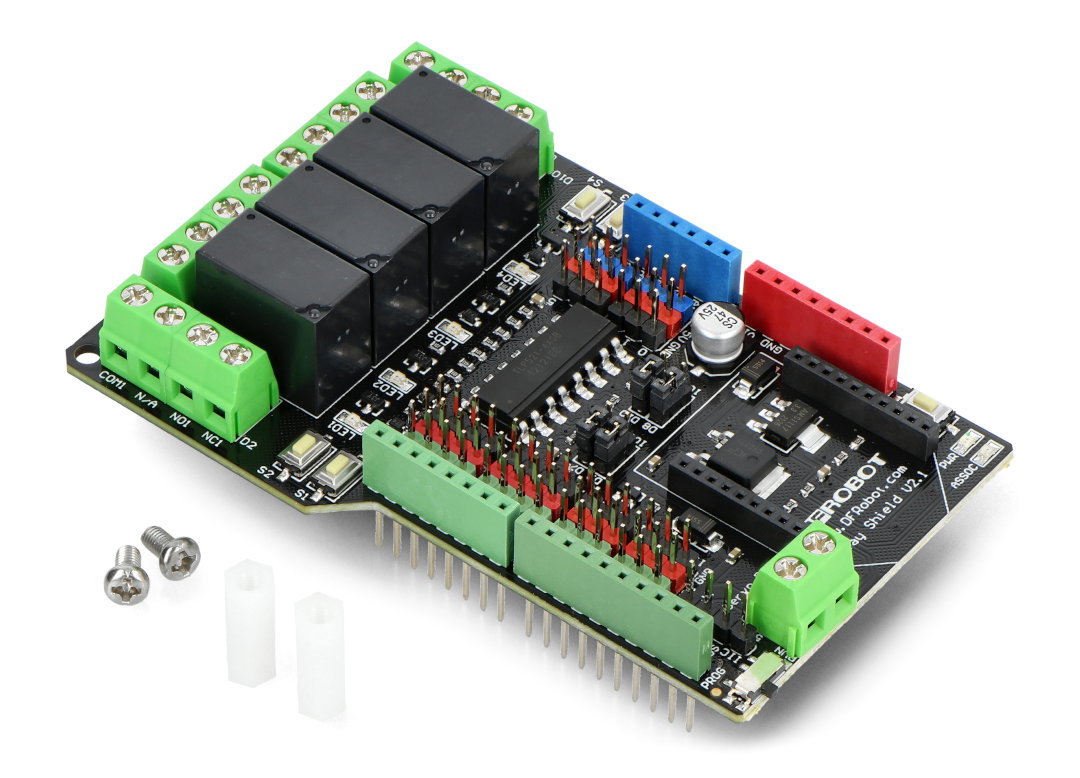

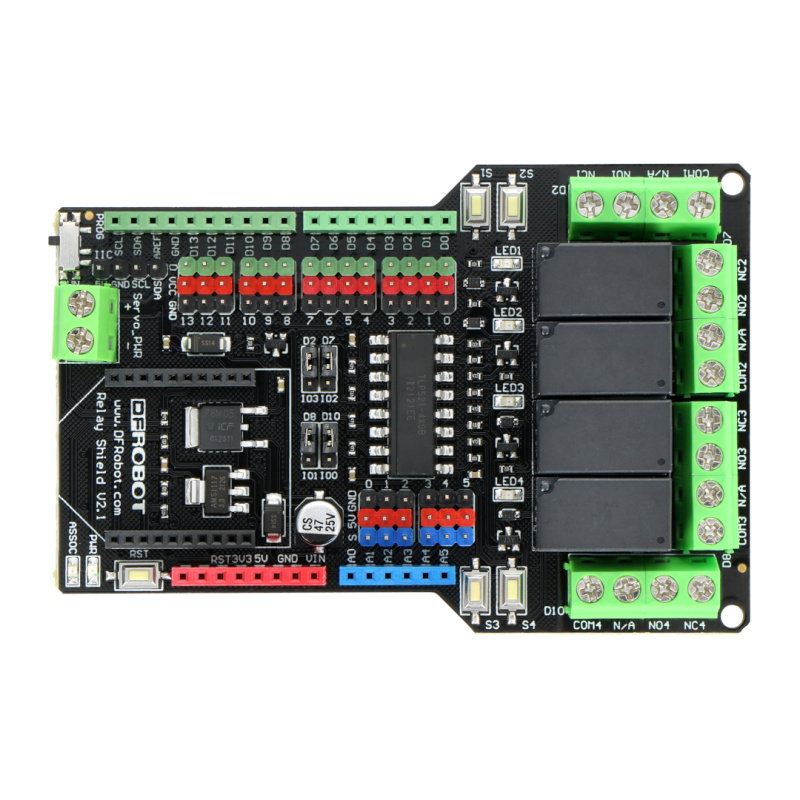

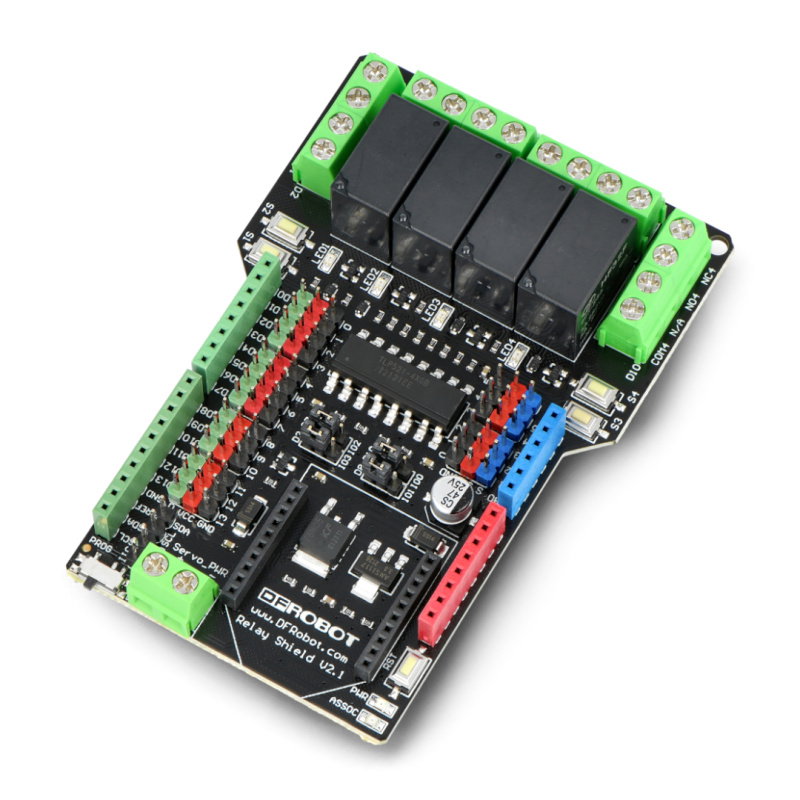

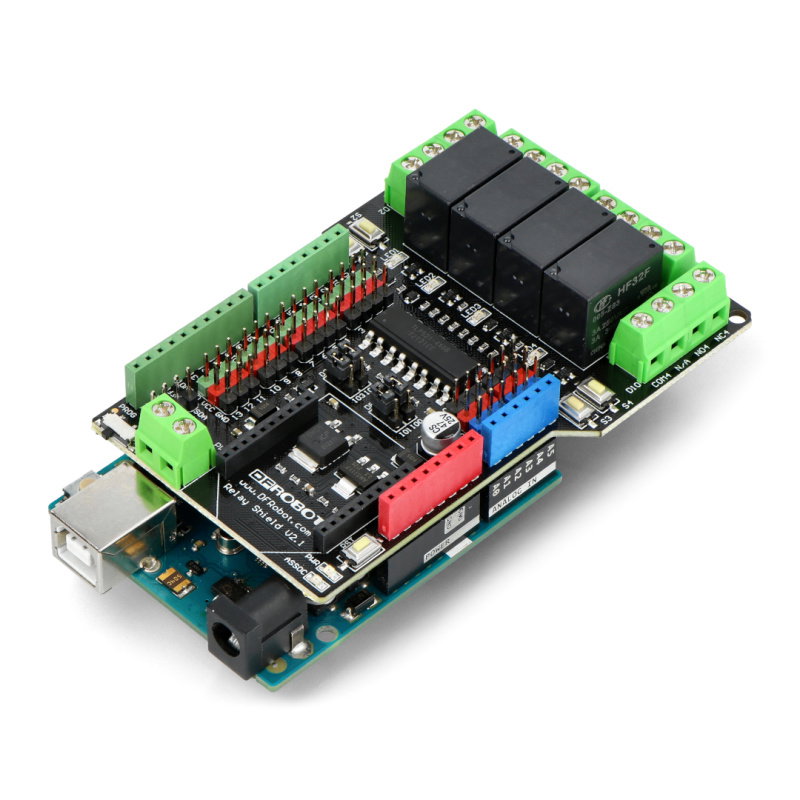

DFRobot Relay Shield - Relais für Arduino v2.1
Schild mit vier Relais, die direkt vom Arduino über digitale Ausgänge gesteuert werden können. Darüber hinaus verfügt die Platine über einen Steckplatz zum Anschluss des drahtlosen XBee-Kommunikationsmoduls.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: DFRobot Relay Shield - Relais für Arduino v2.1
Abschirmung mit vier HJR4102-Relais, die direkt von Arduino über digitale Ausgänge gesteuert werden können. Darüber hinaus verfügt die Platine über einen Steckplatz zum Anschluss des drahtlosen XBee-Kommunikationsmoduls .
Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Benutzerhandbuch mit Beispielcode für Arduino-Benutzer vorbereitet. |
DFRobot Relay Shield - Relais für Arduino v2.1.
Botland ist offizieller Distributor der Open-Source-Hardware von DFRobot. Jeder Robotiker und Praktiker aufstrebender Technologien hat mindestens einmal von den DFRobot-Lösungen gehört, die vor allem rund um Arduino entstehen. In unserem Sortiment finden Sie ausschließlich originale DFRobot-Produkte.
Die Anordnung der Elemente auf dem Brett.
Spezifikation von DFRobot Relay Shield v2.1
- 4 Relais mit folgenden Parametern:
- Wechselstrom: AC 240 V / 5 A
- Gleichstrom: DC 60V / 5A
- Spulenbetriebsspannung: 9V
- Arbeitsspannung der Logikausgänge: 5 V (vom Arduino übernommen)
- Vier Tasten stehen dem Benutzer zur Verfügung
- Dioden, die den Zustand von Relais anzeigen
- Buchse zum direkten Anschluss des drahtlosen XBee-Kommunikationsmoduls
- Die Arduino RESET-Taste wird herausgebracht
- Abgeleitete Arduino-Pins - digital (13 Pins) und analog (6 Pins)
- Möglichkeit, Arduino-Pins auszuwählen, standardmäßig sind dies die Pins 2, 7, 8, 10
- Lebensdauer: elektrisch 100.000 Schaltspiele, mechanisch 10.000.000 Schaltspiele
- Arbeitstemperatur: von -30 °C bis +85 °C
- Fliesengröße: 95 x 65 mm
Verbindung

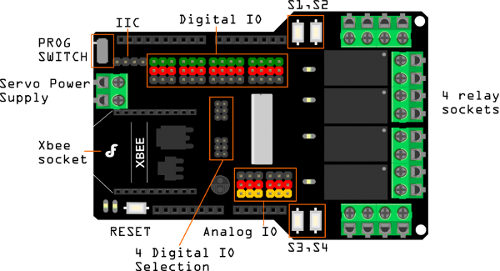

Zusätzlich zu den Relais verfügt die Platine über die restlichen Arduino -Pins, eine RESET-Taste, einen Stromanschluss und eine Buchse für das drahtlose XBee-Kommunikationsmodul . Eine detaillierte Verteilung der Elemente ist in der folgenden Abbildung dargestellt.
Unter dieser Adresse kann ein beispielhaftes Programm heruntergeladen werden, das ein bestimmtes Relais durch Eingabe der Zahl 1, 2, 3 oder 4 im seriellen Monitor der Arduino-Umgebung aktiviert. Die folgende Tabelle zeigt die Beschreibung der Pins, die die einzelnen Relais steuern.
| Relais | Arduino-Stift |
|---|---|
| Relais 1 (COM1) | D1 |
| Relais 2 (COM2) | D7 |
| Relais 3 (COM3) | D8 |
| Relais 4 (COM3) | D10 |
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 9 cm |
| Höhe | 10,5 cm |
| Tiefe | 3 cm |
| Gewicht | 0,08 kg |
