Produktbeschreibung: Cytron PS2 Shield mit PS2-Controller-Anschluss - Shield für Arduino
Schild für Arduino mit PS2 -Controller-Anschluss. Es kommuniziert über die UART-Schnittstelle . Es unterstützt sowohl kabelgebundene als auch kabellose Pads . Das Board verfügt über Jumper zur Auswahl der Baudrate der UART-Schnittstelle und der Auswahl von RX- und TX-Pins, sowie Taster und Status- LEDs .
Hauptmerkmale von Cytron PS2 Shield
- Versorgungsspannung: 5V
- Schnittstelle: UART
- Unterstützt Vibrationskontrolle auf dem PS2-Pad
- Unterstützt kabelgebundene und kabellose Pads
- Der Controller startet automatisch im analogen Modus
- Status-LEDs
- Jumper zur Auswahl der Baudrate der UART-Schnittstelle (9600, 57600, 115200)
- Jumper zur Auswahl von Arduino-Pins für RX und TX
- Abmessungen: 68 x 53 mm
Schild zur Fernsteuerung von Arduino
Ein perfektes Arduino Shield, das mit einem von der PS2-Konsole bekannten Anschluss ausgestattet ist und die Fernsteuerung des Arduino-Boards mit kabelgebundenen und drahtlosen Controllern ermöglicht. Es ermöglicht die Hardware-Auswahl der Baudrate und der Kommunikationsbus-Pins (RX, TX), es ist außerdem mit zwei Tasten und LED-Anzeigen ausgestattet.
Die Versorgungsspannung beträgt 5V und wird über die Standard-Arduino-Systemanschlüsse (Goldpin-Buchsen/Stecker) bereitgestellt. Es unterstützt nicht nur die grundlegende Steuerung der Pads, sondern auch die Vibration-On-Funktion der PS2-Controller.

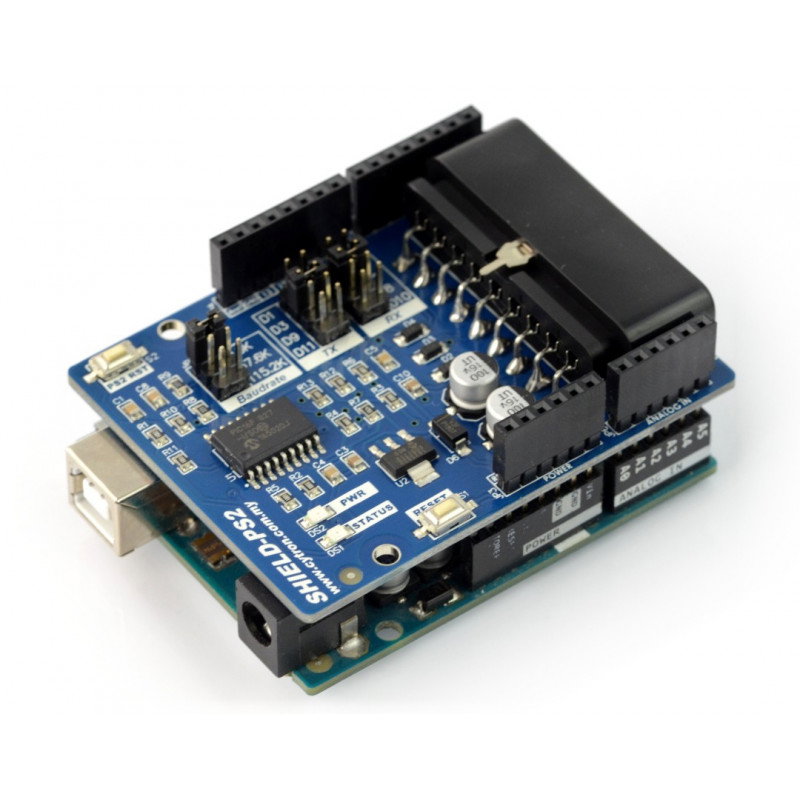

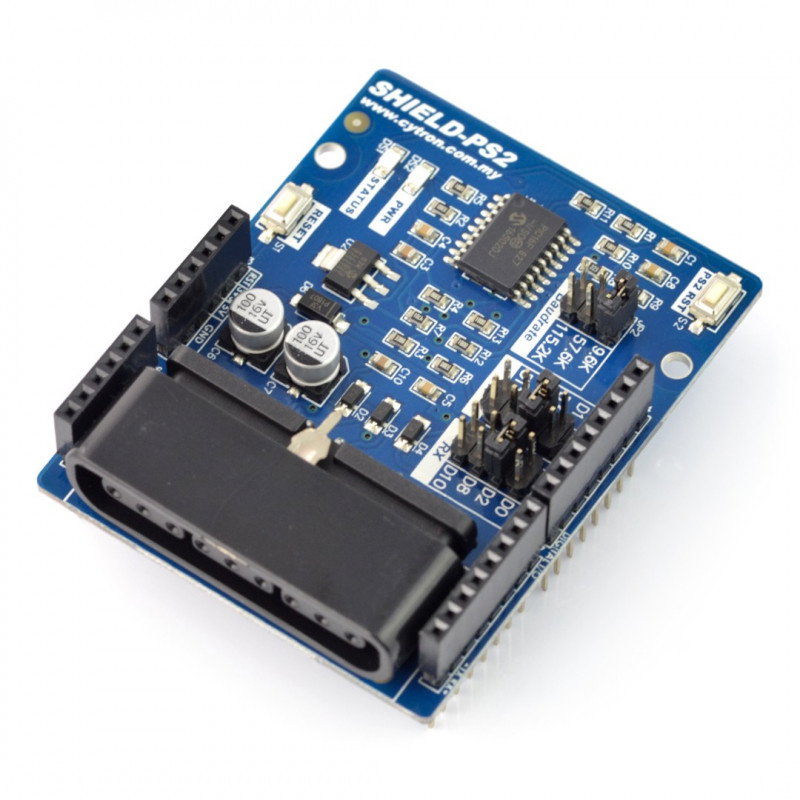

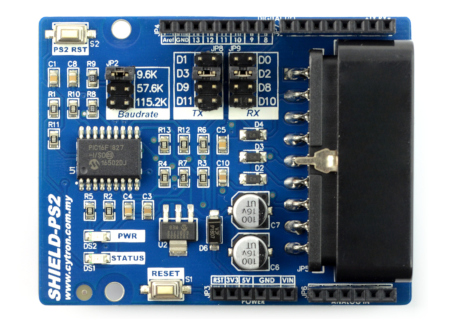

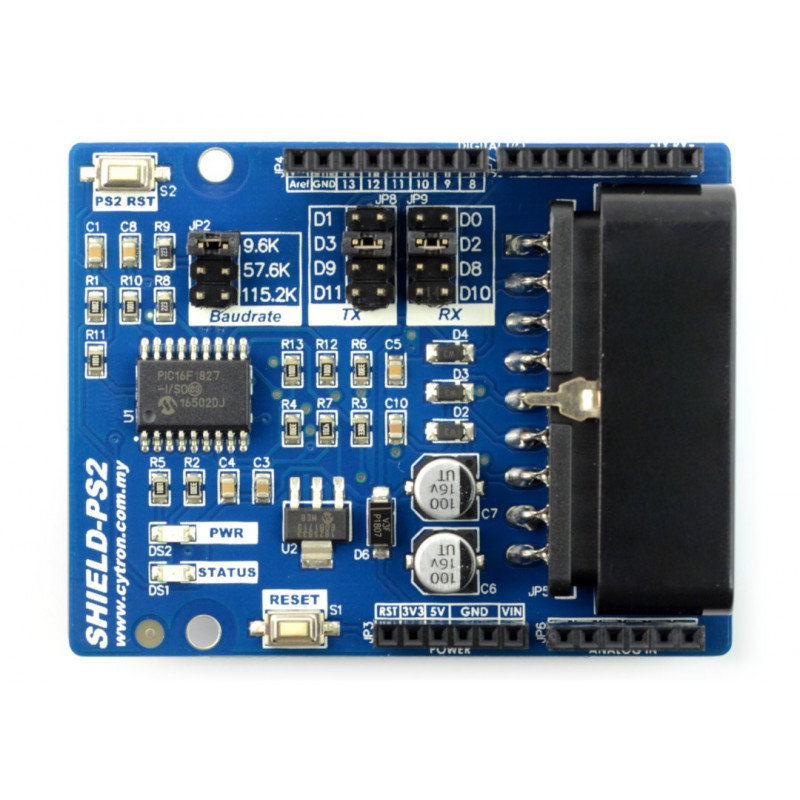

Cytron PS2 Shield mit PS2-Controller-Anschluss - Shield für Arduino.
Unterstützung für das Cytron PS2 Shield-Overlay aus der Arduino-Ebene
Der Hersteller des vorgestellten Moduls stellt eine ausführliche Dokumentation mit einer Beschreibung des Kommunikationsprotokolls und der Handhabung aller Funktionen des über den PS2-Anschluss angeschlossenen Gamecontrollers zur Verfügung. Wichtig ist, dass das Overlay neben der alleinigen Verwendung der Tasten auch die Verwendung von analogen Joysticks ermöglicht, und der Benutzer muss einen der beiden Modi zum Aufzeichnen der Position einzelner Sticks wählen (zwei Variablen mit jeweils Bereichen 0..255 oder vier Variablen, also Auslenkungen in einzelne Richtungen ).
Cytron PS2 Shield mit PS2-Controller-Anschluss - Shield für Arduino eignet sich perfekt als "Vermittler" zwischen dem PS2-Pad und einem mobilen Roboter. Darüber hinaus erleichtert das Overlay auch den Bau einer eigenen Spielkonsole auf Basis von Arduino erheblich. Eine weitere potenzielle Anwendung wird die Steuerung von RC-Modellen unserer eigenen Entwicklung sein.
