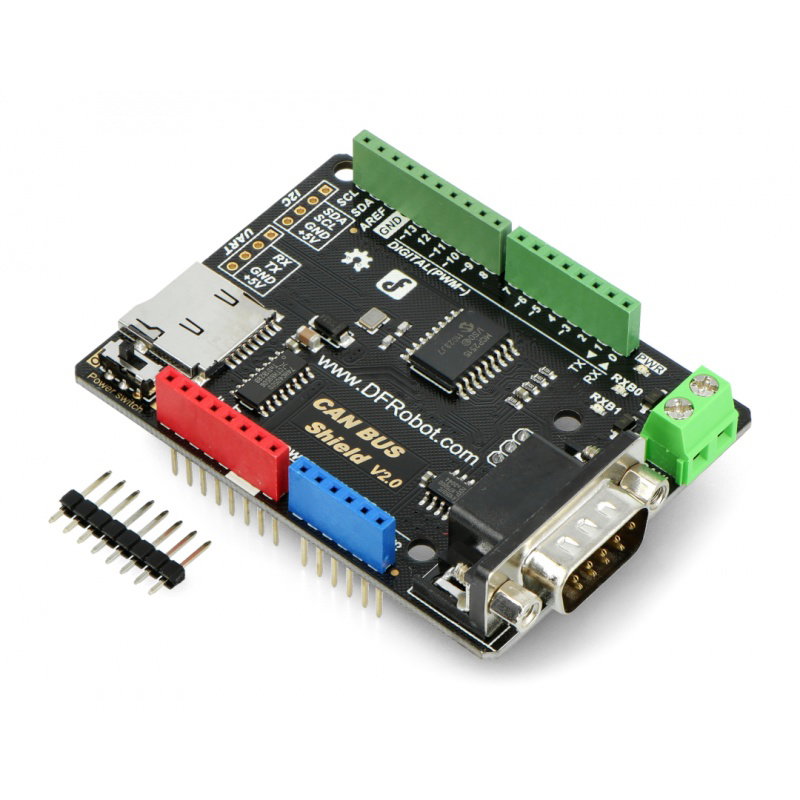

Produktbeschreibung: CAN-Bus Shield v2.0 DFRobot - Shield für Arduino
Shield für Arduino , das die Verwendung des seriellen CAN -Busses ermöglicht. Ausgestattet mit MCP2515-Chips. Es hat einen microSD-Kartenanschluss. Es arbeitet mit einer Spannung von 3,3 V bis 5 V.
Das Shield verfügt über die Arduino-Pins, die die Installation eines weiteren Shields ermöglichen.
Führt

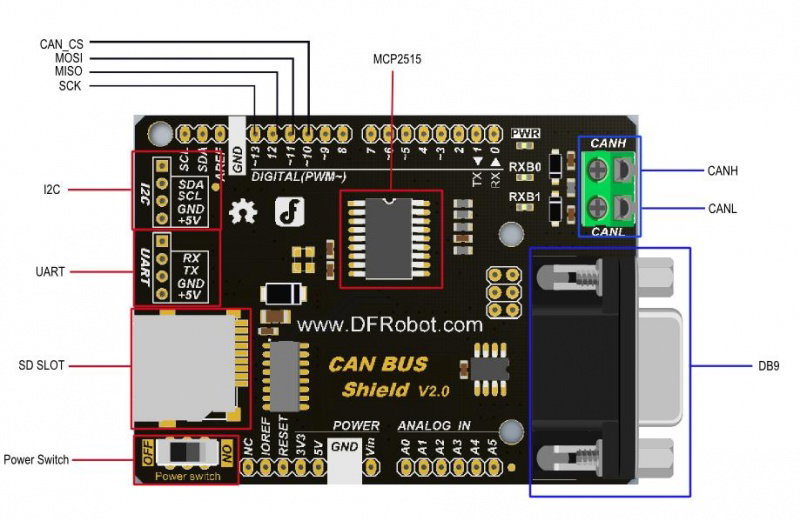

Die CAN-Bus-Leitungen, also CANH und CANL, wurden zu den ARK-Schraubverbindern und zur DB9-Buchse herausgeführt. Die Pinbelegung ist in der Abbildung unten zu sehen.

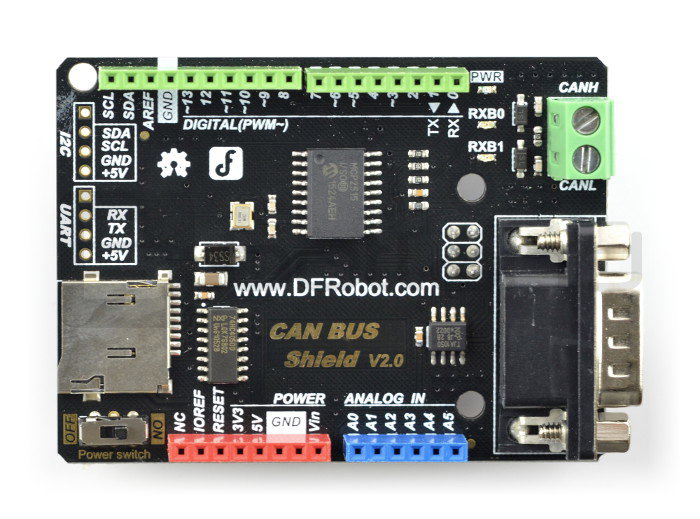

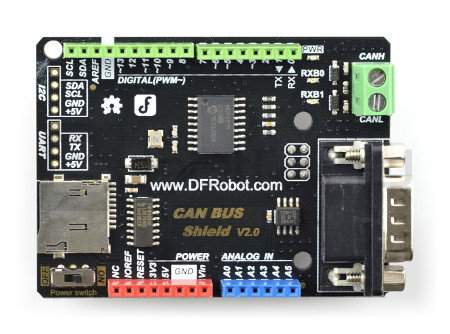

CAN-Bus Shield v2.0 DFRobot Overlay – Ansicht von oben.
Die im Bild markierte SPI-Schnittstelle steht nur beim Anschluss des Arduino Uno zur Verfügung und betrifft den direkten Zugriff durch das Shield auf die Arduino-Pins.
Spezifikation des CAN-Bus Shield v2.0 DFRobot-Overlays
- Chip: MCP2515
- Versorgungsspannung: von 3,3 V bis 5 V
- DB9-Anschluss
- MicroSD-Kartensteckplatz
- Möglichkeit, ein weiteres Modul vom Typ Schild aufzuerlegen
- Eingebauter Schalter
- Abmessungen: 76 x 54 x 19 mm
- Gewicht: 40 g
