Produktbeschreibung: CAN-Bus Shield v2.0 - Shield für Arduino
Shield für Arduino, das die Verwendung des seriellen CAN -Busses ermöglicht. Ausgestattet mit MCP2515- und MCP2551-Systemen . Es kommuniziert über die SPI-Schnittstelle. Funktioniert mit einer Spannung von 5 V.

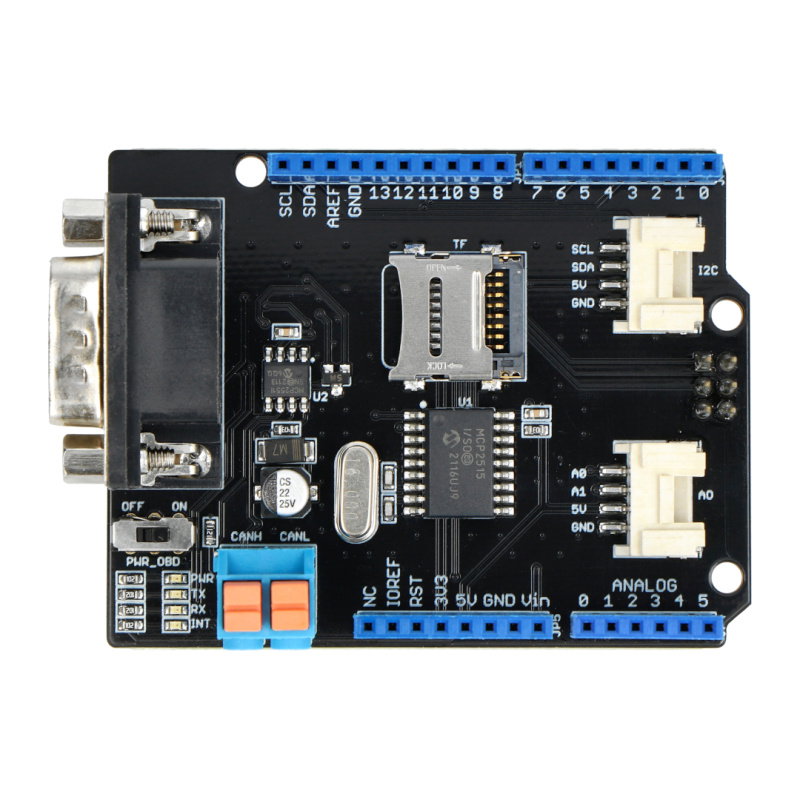

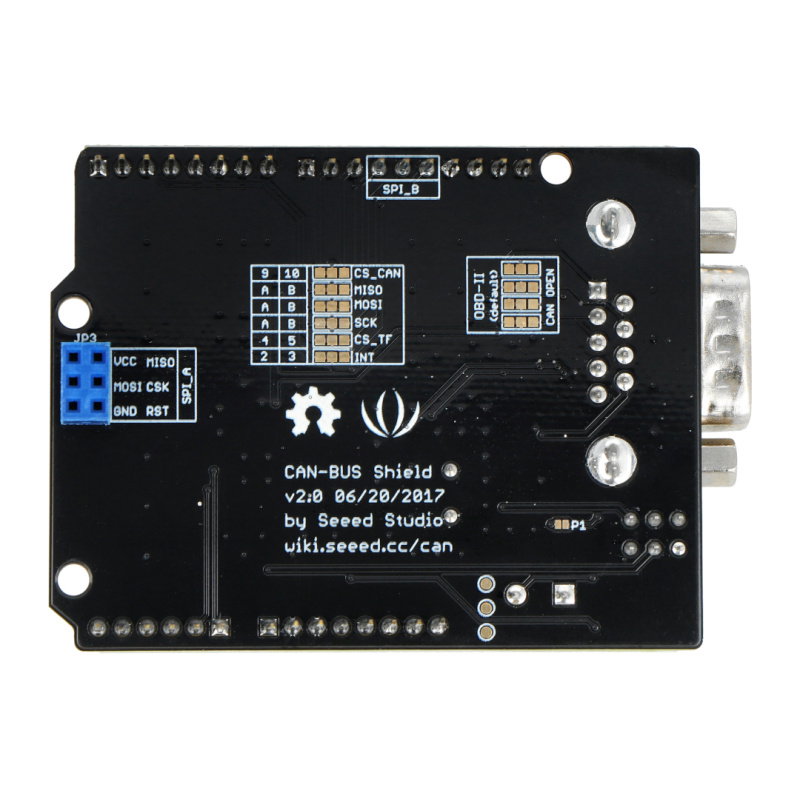

CAN-Bus Shield v2.0 - Schild für Arduino .
Führt
Eine vollständige Übersicht über das Modul finden Sie auf der Website des Herstellers .

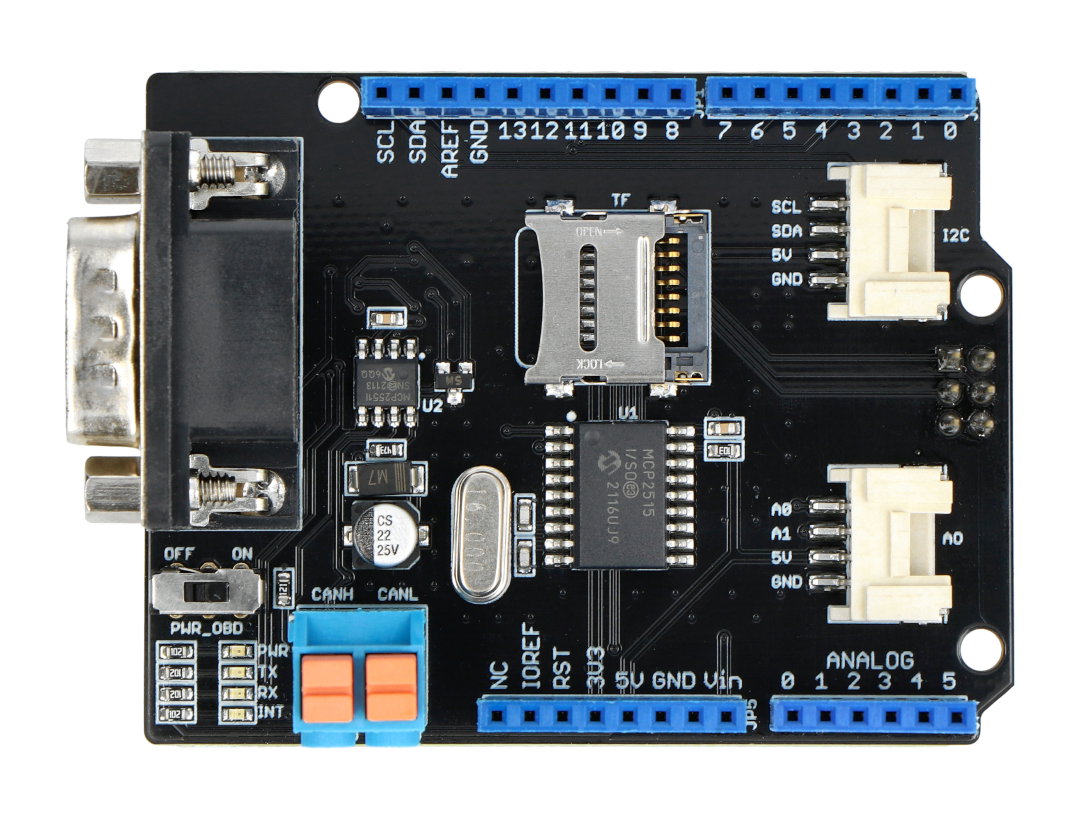

Die CAN-Bus-Leitungen, also CANH und CANL, wurden zu den ARK-Schraubverbindern und zur DB9-Buchse herausgeführt. Die Pinbelegung ist in der Abbildung unten zu sehen.
| Name | Beschreibung |
|---|---|
|
1. DB-9-Buchse |
Verbindung zur OBDII-Schnittstelle über das DBG - OBD-Kabel. |
|
2. V_OBD |
Stromversorgung von der OBDII-Schnittstelle aus der DB9-Buchse. |
|
3. LED-Anzeige |
|
|
4. ARK-Anschluss |
CAN_H und CAN_L. |
|
5. Steckverbinder, 2,54-mm-Raster |
Anschlüsse zum Anschließen von Arduino . |
|
6. Serieller Grove-Anschluss |
Anschluss für die Kommunikation über die serielle Schnittstelle. |
|
7. I2C Groove-Anschluss |
Anschluss für die Kommunikation über die I2C-Schnittstelle. |
| 8. ISP-Anschluss | Connector für die Kommunikation über die ISP-Schnittstelle. |
|
9. Integrierte Schaltung MCP2551 |
Hochgeschwindigkeits-CAN-Sender/Empfänger. |
|
10. Integrierte Schaltung MCP2515 |
eigenständiger CAN-Controller mit SPI-Schnittstelle. |
|
11. SD-Kartensteckplatz |
SD-Kartensteckplatz. |
Spezifikation
- Unterstützt CAN v2.0B-Schnittstelle bis zu 1 Mb / s
- Kommunikation: SPI bis zu 10 MHz
- Funktioniert mit einer Spannung von 5 V.
- 2 Empfangspuffer mit priorisierter Datenspeicherung
- 9-poliger D-Sub-Anschluss
- 2 Grove 4-Pin-Anschlüsse
- Möglichkeit, ein weiteres Modul vom Typ Schild aufzuerlegen
- Eingebauter Schalter
