Produktbeschreibung: Portenta UWB Shield - Truesense DCU150 RTLS UBW Modul für Portenta C33 - Arduino ASX00074
Erweitern Sie die Möglichkeiten Ihrer Arduino-Projekte mit dem Portenta UWB Shield, einem spezialisierten UWB-Kommunikations-Overlay, das für Präzisionspositionierung, Entfernungsmessung und industrielle Automatisierung entwickelt wurde. Das Truesense DCU150 Modul, basierend auf dem NXP Trimension SR150 Chip, bietet eine stabile und schnelle Datenübertragung im 6,24 GHz bis 8,24 GHz Band. Mit integrierten PCB-Antennen und zwei 80-poligen High-Density-Steckverbindern arbeitet die Abschirmung perfekt mit dem Portenta C33-Board zusammen und ermöglicht so eine schnelle Installation und einen zuverlässigen Betrieb. Es kann sowohl als Basisstation als auch als Endgerät fungieren, was es zu einer vielseitigen Lösung für moderne IoT-Systeme macht.

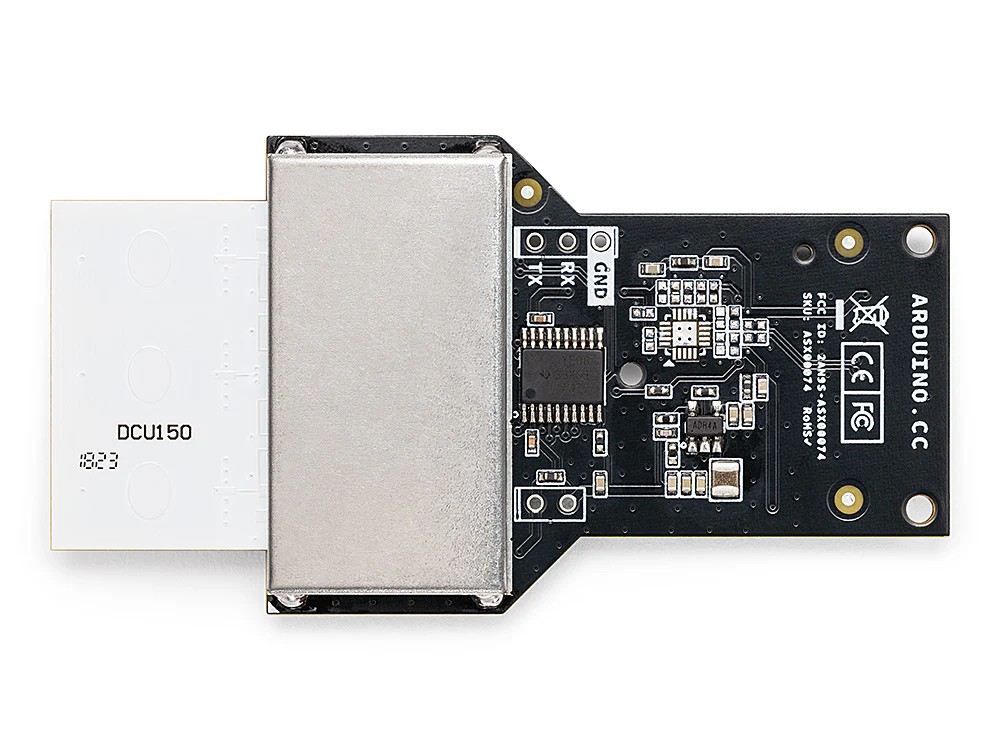

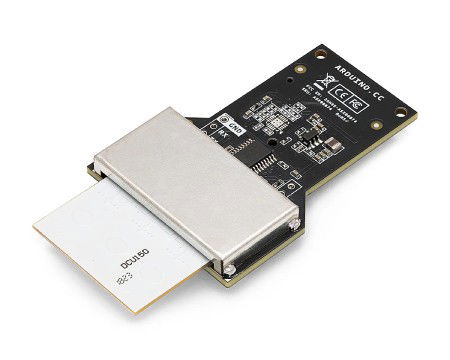

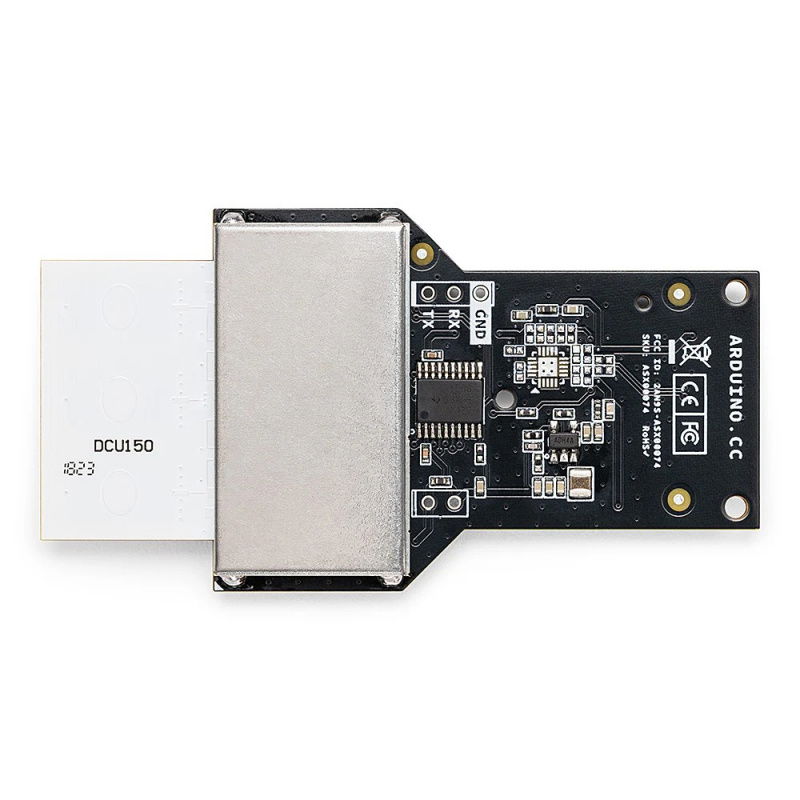

Portenta UWB Shield - UBW Truesense DCU150 RTLS Modul für Portenta C33 - Arduino ASX00074.
Das Overlay ist für die nahtlose Integration mit dem Portenta C33 konzipiert.
Hauptmerkmale des Portenta UWB Shields
- Doppelfunktionalität: fungiert als UWB-Basisstation oder als Client (lokalisiertes) Gerät, was die Designflexibilität erhöht
- Präzise Lokalisierung: unterstützt RTLS und bidirektionale Distanzmessung (2D Ranging)
- Einfache Integration: kompatibel mit Portenta C33 über 2x 80-Pin-Stecker
- Drei PCB-Antennen: integriert ohne zusätzliche Verkabelung
- Nahtlose Erweiterung: skalierbar für IoT-Systeme mit UWB-Technologie
- 3,3-V-Stromversorgung: direkt von der Portenta-Hauptplatine
Anschlussbelegung und Kompatibilität
Das Portenta UWB Shield Overlay verwendet zwei 80-polige High-Density-Anschlüsse, um volle Kompatibilität mit der Portenta C33 Plattform zu gewährleisten. Dies ermöglicht die Übertragung von Strom, Daten und Steuerung ohne zusätzliche Verkabelung. Das Design des Moduls ist für die Verwendung mit Arduino Pro Systemen optimiert und ermöglicht die direkte Integration in die bestehende Arduino Hardware- und Software-Infrastruktur.

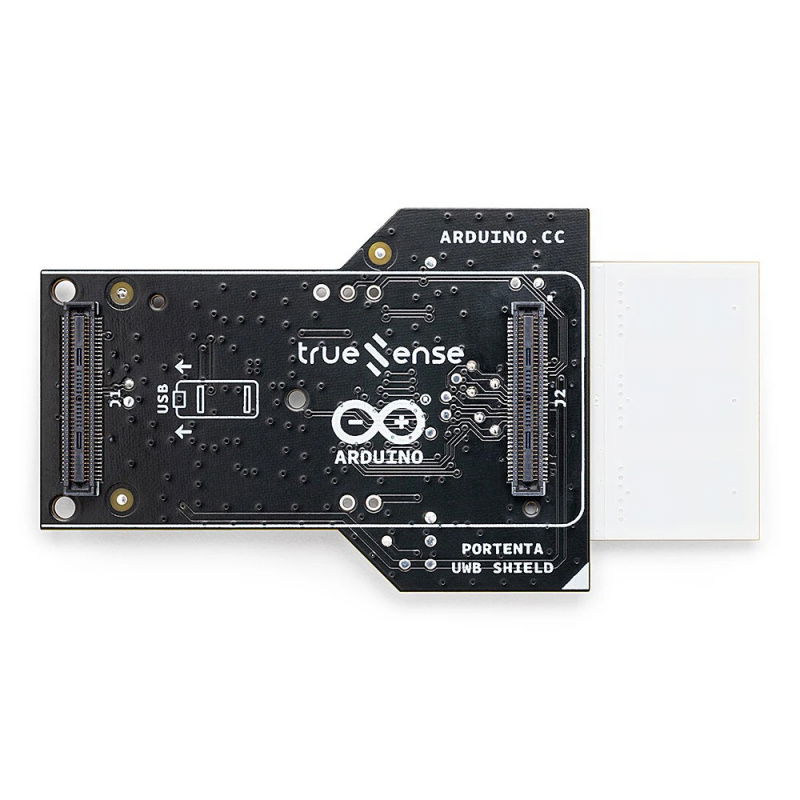

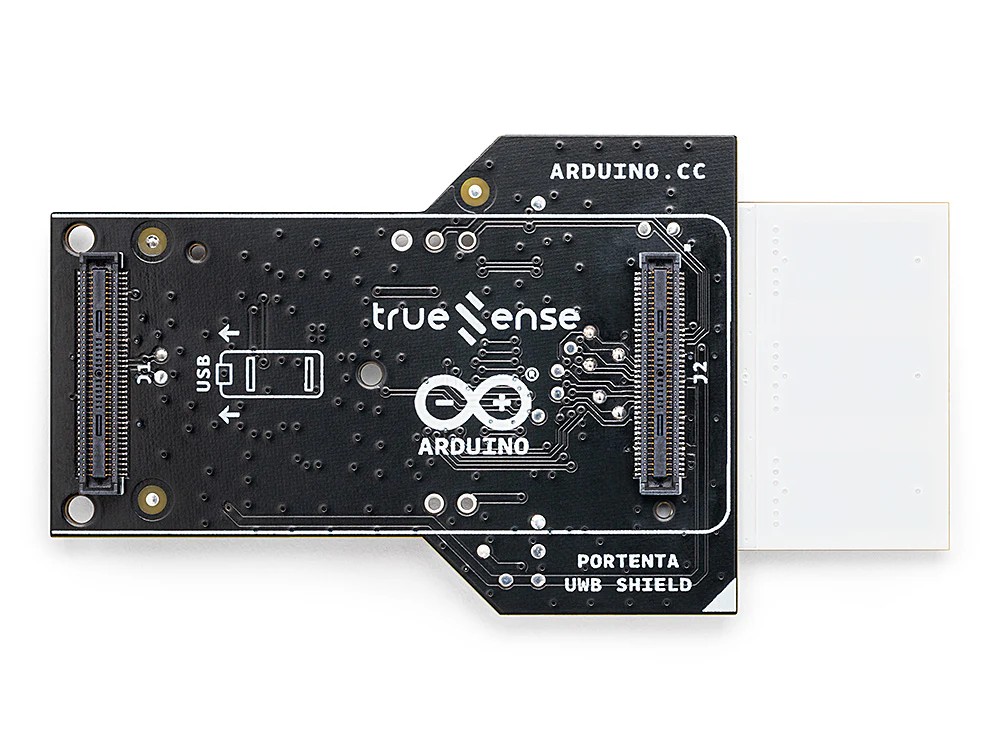

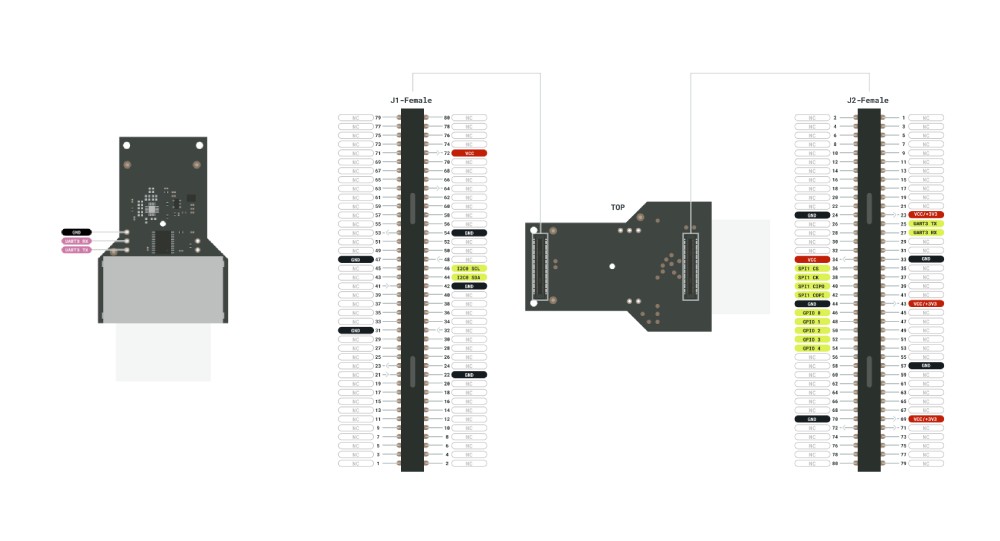

Pinout-Diagramm.

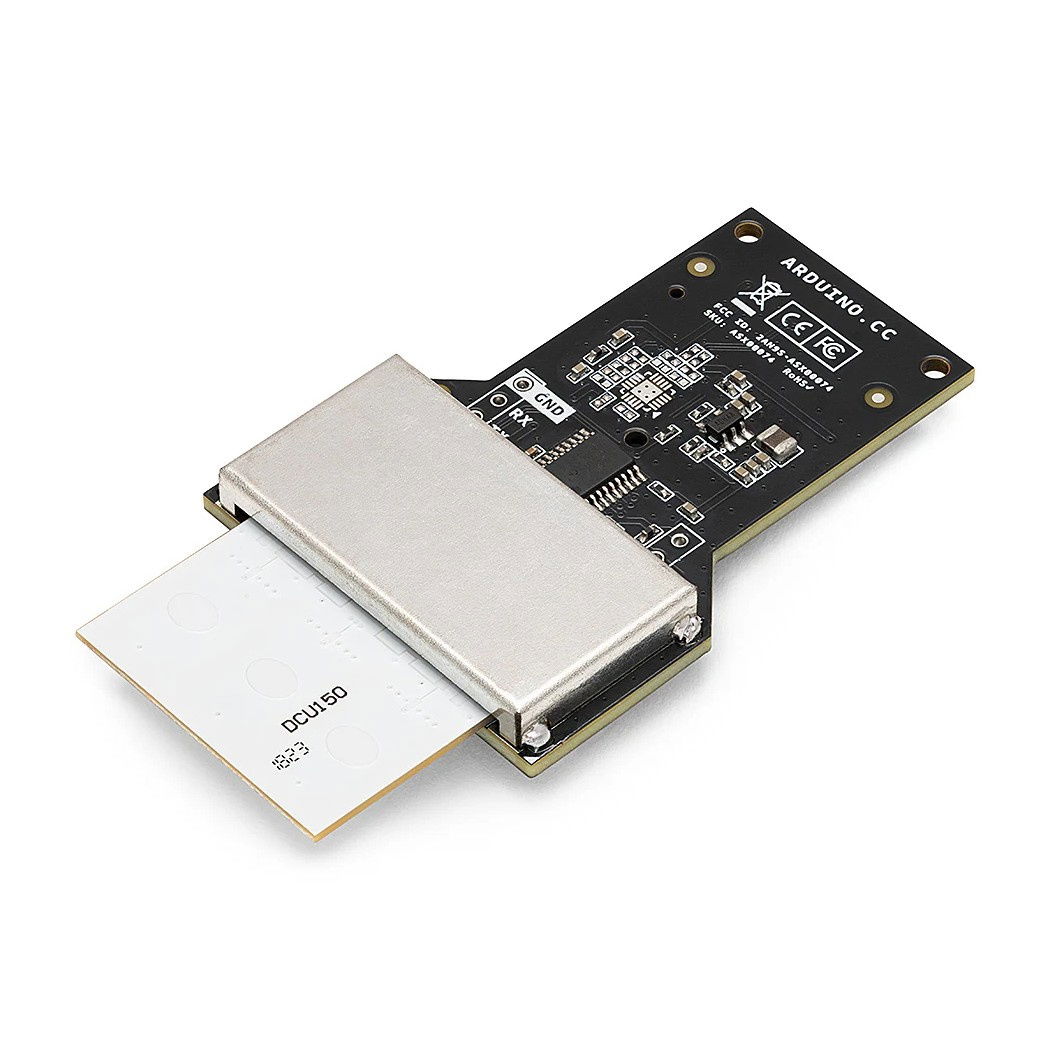

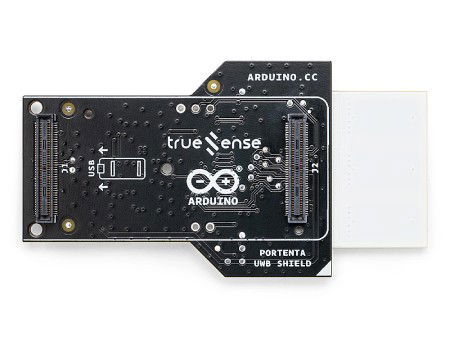

Portenta UWB-Schild basiert auf dem Truesense DCU150.
Software und Bibliotheken
Die Programmierung des Portenta UWB Shields ist sowohl mit der Arduino IDE, der Arduino CLI als auch mit dem Online Arduino Cloud Editor möglich. Der Hersteller stellt spezielle Bibliotheken und Tutorials auf GitHub und in der offiziellen Arduino-Dokumentation zur Verfügung. RTLS, 2D Ranging, UWB-Kommunikation und Fernüberwachungsfunktionen werden unterstützt. Mit vorgefertigten Programmierbeispielen wird die Integration des Shields in IoT-Projekte schnell und effizient.
Praktische Anwendungen
- Lagerlogistik: Präzise Verfolgung und Optimierung von Routen in Echtzeit
- Zutrittssysteme: automatische Türöffnung auf Basis der Position des Benutzers
- Interaktive Umgebungen: Auslösen von Aktionen in Abhängigkeit von der Nähe des Benutzers
- EV-Ladung: automatische Auslösung des Ladevorgangs auf der Grundlage der Fahrzeugposition
- Sichere Objektverfolgung: Schutz von Eigentum durch präzise Ortung

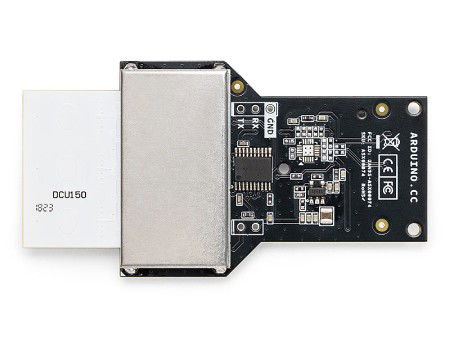

Ermöglicht bidirektionale Entfernungsmessung und Standortdienste in Echtzeit.
Das Overlay wird mit 3,3 V DC von der Portenta-Platine versorgt.
Technische Daten des Portenta UWB Shield
- UWB-Modul: Truesense DCU150 basierend auf NXP Trimension SR150
- Frequenzbereich: 6,24 GHz bis 8,24 GHz
- Unterstützte Kanäle: 5, 6, 8, 9
- Betriebsmodus: 2D-Entfernungsmessung
- Anzahl der Antennen: 3 integrierte PCB-Antennen
- EIRP-Ausgang: 14,1 dBm an CH9
- Spannungsversorgung: 3,3 V DC von der Hauptplatine
- Schnittstelle: 2x High-Density 80-Pin-Stecker
- Betriebstemperatur: -30°C bis 85°C
- Abmessungen: 53,4 x 37,5 x 9 mm
Inhalt des Kits
- 1x Arduino Portenta UWB-Schild
