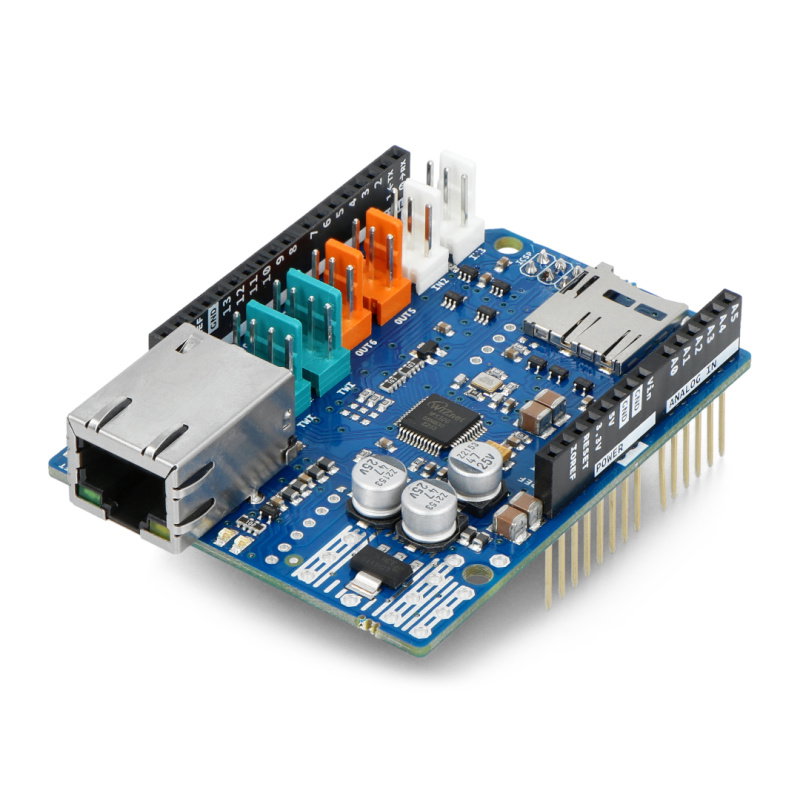

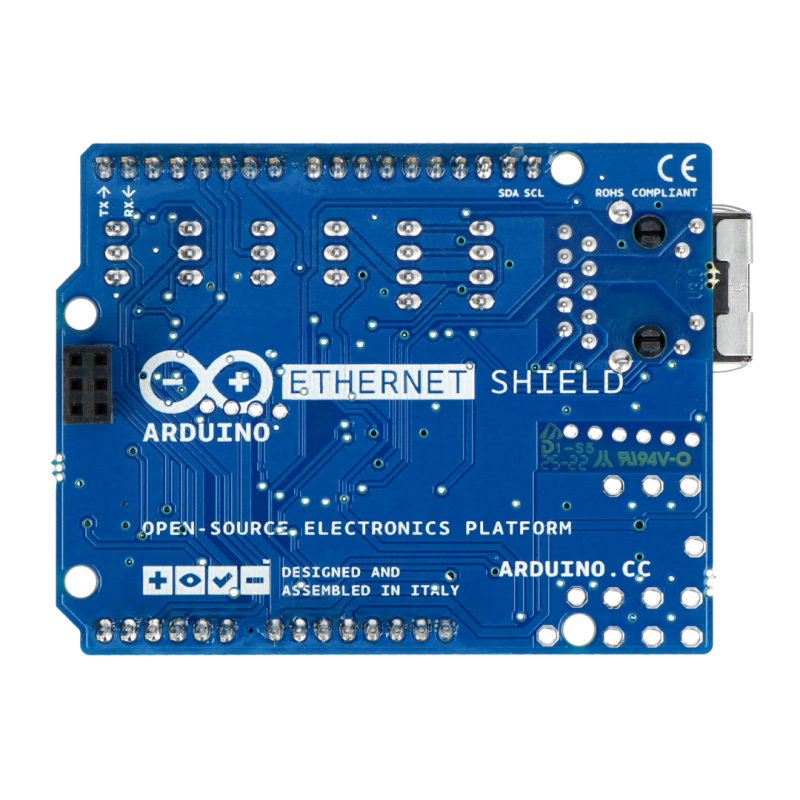

Produktbeschreibung: Arduino Ethernet Shield 2 mit microSD-Kartenleser – A000024
Das Modul ist eine Erweiterung für Arduino -Module, mit der Sie eine Verbindung zum Ethernet-Netzwerk herstellen können . Der Service wird durch die Bibliothek mit intuitiver Dokumentation und zahlreichen Beispielen erleichtert. Das Overlay verfügt außerdem über einen microSD-Speicherkartenleser , mit dem Sie mehr Daten speichern können.

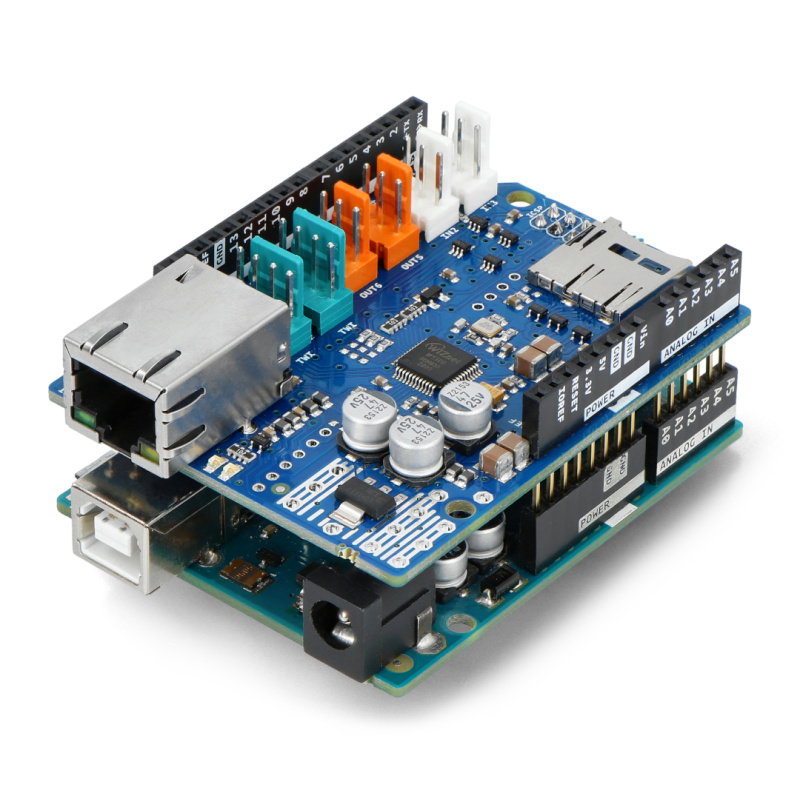

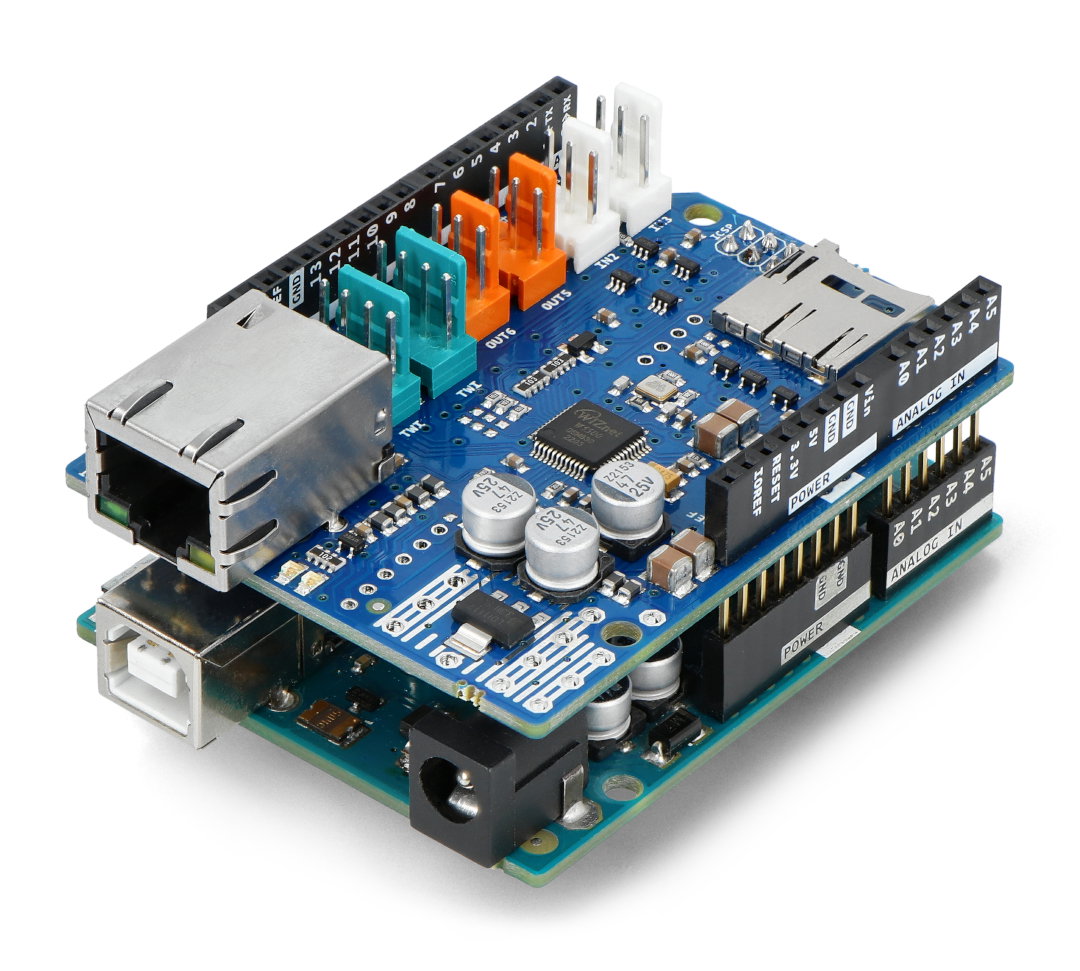

Gegenstand des Verkaufs ist die Hülle selbst. Der Arduino Uno muss separat erworben werden .
Arduino Ethernet Shield 2-Spezifikation
-
Arbeitsspannung: 5 V (angetrieben von Arduino-Pins)
- Ethernet-Controller: W5500 mit 32 kB Puffer
- Übertragungsgeschwindigkeit: 10/100 MB
- Kommunikation: SPI-Bus
- Eingebauter microSD-Speicherkartenleser
- Verfügbar in der SD-Kartenbibliothek
- Der SS-Pin des SPI-Busses liegt auf Pin Nr. 4
- Eingebauter RJ45-Anschluss
- Möglichkeit zum Anschluss des PoE-Moduls - Stromversorgung aus dem Ethernet-Netzwerk
- Das Modul verfügt über folgende Status-LEDs:
- EIN - zeigt an, dass die Stromversorgung korrekt ist
- LINK - zeigt die Verbindung zum Netzwerk an
- FDX - Signalisiert die Kommunikation im Vollduplexmodus
- 100M - signalisiert die Kommunikation mit einer Geschwindigkeit von 100 Mb / s
- ACT - blinkt, wenn die Pins RX und TX verwendet werden
- Die Arduino RESET-Taste wurde herausgebracht
- Shield ist kompatibel mit Arduino Uno und Mega (unterstützt nicht Arduino Zero M0 Pro)
Neben der Ethernet-Buchse und dem Kartenleser verfügt das Gerät über: Anschlüsse für das PoE-Modul, Arduino-Stiftleisten, RESET-Taster, LEDs und zusätzliche Buchsen für Kommunikationsbusse, z. B. TWI (I2C).
ThingSpeak-Plattform – für Arduino und Raspberry Pi IoT.
Arduino Ethernet Shield - Verbinden Sie Arduino mit dem LAN!
Die Ethernet-Schnittstelle ist eine der kompliziertesten in Bezug auf die Implementierung auf Basis kleiner Mikrocontroller. Glücklicherweise müssen sich Nutzer der beliebten Arduino-Plattform nicht um technische Details kümmern, denn das Arduino Ethernet Shield 2 Shield mit microSD-Kartenleser - A000024 macht diese Aufgabe unglaublich einfach.
Das Modul basiert auf dem W5500 - einem integrierten Ethernet-Controller, ausgestattet mit einem 32K-Datenpuffer und einer SPI-Schnittstelle zur Kommunikation mit dem Mikrocontroller. Der Chip bietet Hardwareunterstützung für TCP-, UDP-, ICMP-, IPv4-, ARP-, IGMP- und PPPoE-Protokolle, unterstützt Wake-on-LAN-Funktionen, einen Energiesparmodus und verfügt sogar über dedizierte LED-Steuerausgänge.

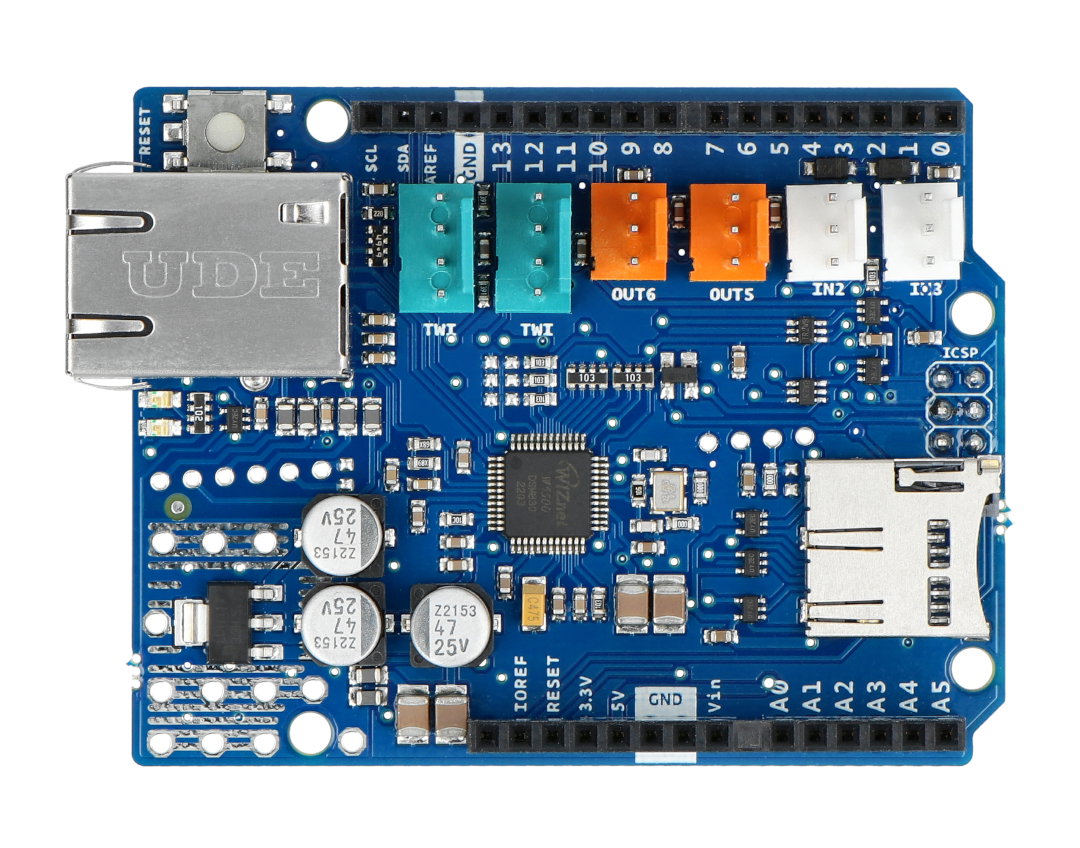

Arduino Ethernet Shield 2 - zusätzliche Funktionen
Das Arduino Ethernet Shield 2 bietet dem Programmierer einen integrierten microSD-Kartensteckplatz, der in der SD-Kartenbibliothek verfügbar ist. Die Stromversorgung des gesamten Systems ist über die „Standard“-Eingänge (Arduino-USB-Port, DC-Eingang oder VEXT-Pin) möglich, aber das Shield selbst fügt auch die Option hinzu, über ein PoE-Modul (Power-over-Ethernet) mit Strom versorgt zu werden.
Um die Arbeit mit dem Overlay zu erleichtern, haben die Designer auch an eine Reihe von LEDs gedacht, die genau den aktuellen Status des Moduls anzeigen. Diese sind: ON (Power), LINK (Verbindung zum LAN), FDX (Vollduplex-Kommunikation), 100M (Geschwindigkeit 100 Mb / s) und ACT (zeigt die Aktivität der RX / TX-Pins an). Das Board „wiederholt“ auch die RESET-Taste, die daher für den Benutzer viel besser zugänglich ist als das analoge Element des Hauptmoduls, das nach dem Anschluss an das Arduino von der Umrisslinie des Overlays verdeckt wird.
