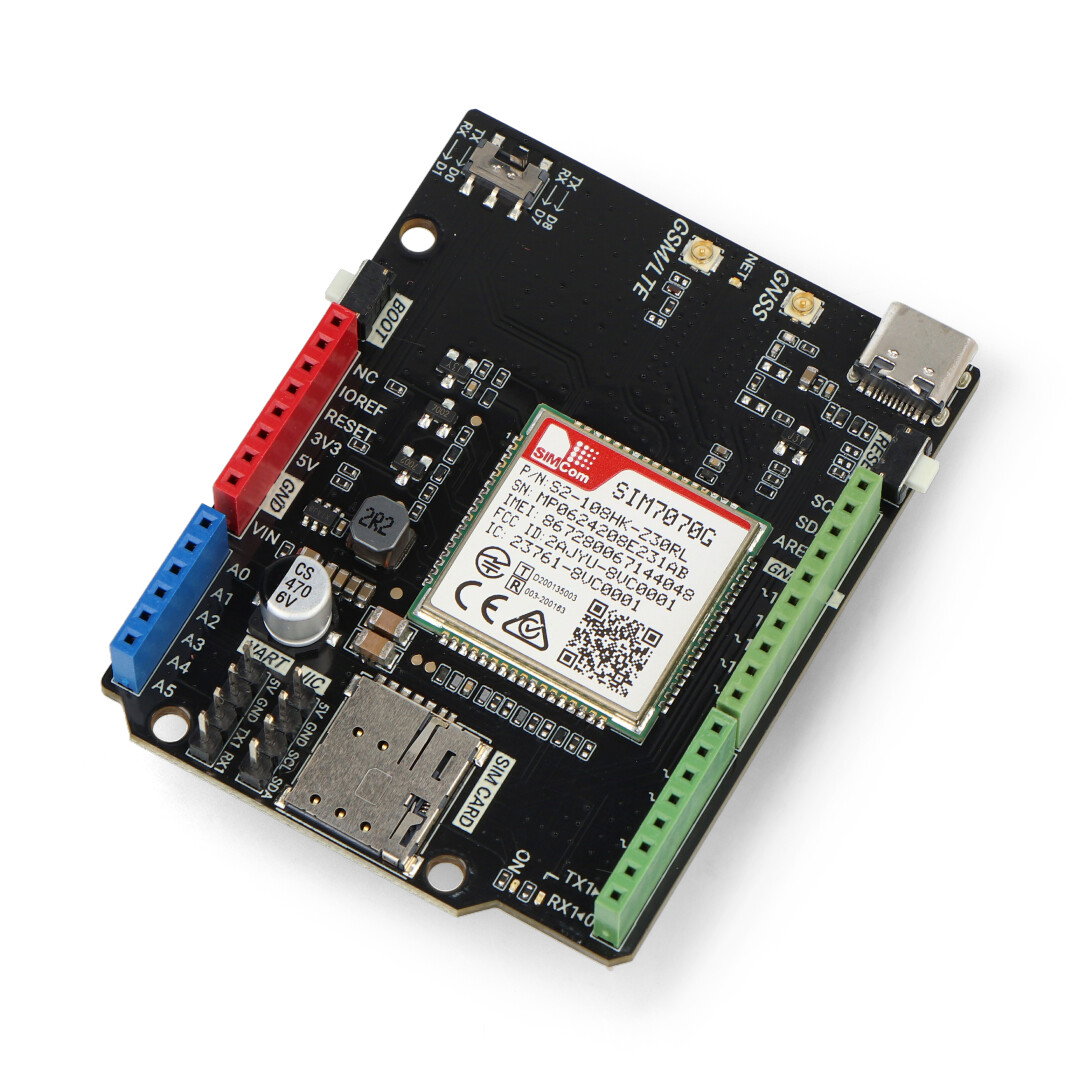

Produktbeschreibung: DFRobot Shield NB-IoT / LTE / GNSS / GPRS / GPS SIM7070G - Overlay für Arduino - DFRobot DFR0572
Ein Modul, das mit Arduino arbeitet, um die Kommunikation in GSM- und GPRS-Standards zu ermöglichen. Es erlaubt Ihnen, Anrufe zu tätigen und SMS-Nachrichten zu senden. Es hat auch ein eingebautes GPS- und LTE-Modul. Auf der Platine finden Sie: einen SIM-Kartenanschluss, eine u.FL-Buchse für die Montage einer externen Antenne. NB-IoT ist ein neuer Bereich des Internets der Dinge, der die WAN-Verbindung zum Mobilfunknetz unterstützt. Das verwendete SIM7070G-Modul ermöglicht die Konnektivität über das GPRS/LTE-Netz und verfügt außerdem über ein GPS-Modul. Auf dem Board befindet sich ein SIM-Karten-Slot und der Anschluss weiterer Arduino Shields wird durch die abgeleiteten Anschlüsse ermöglicht.
Produkt kompatibel mit Arduino
Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch.

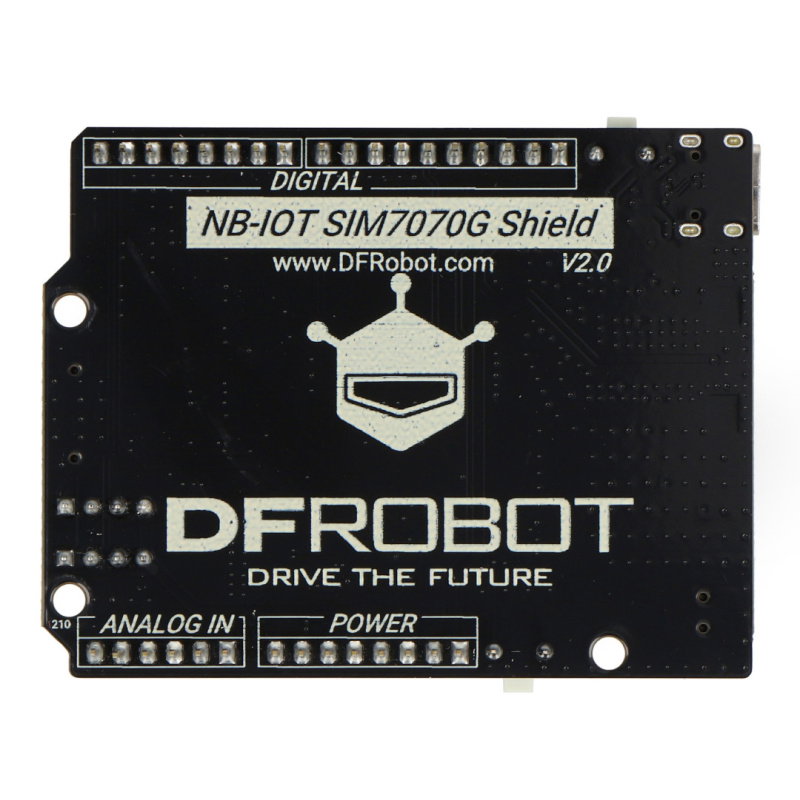

DFRobot Shield NB-IoT / LTE / GNSS / GPRS / GPS SIM7070G Overlay für Arduino - DFRobot DFR0572.
Die vorherige Version des Boards mit dem SIM7000E Chip wurde vom Hersteller aktualisiert und mit dem SIM7070G Chip ausgestattet, der die ursprüngliche Funktionalität des Moduls beibehält.
Er unterstützt die GNSS-Satellitenortung.
Besondere Merkmale des Overlays
- Unterstützt globale Frequenzbänder für NB-IoT
- Unterstützt CAT-M-Kommunikation
- Unterstützt GNSS-Satellitenortung (GPS, CLONASS, Galileo, BD)
- Unterstützt mehrere Frequenzbänder, einschließlich CAT-NB / CAT-M / GSM / GPRS / EDGE
- Enthält integrierte AT-Befehle und eine gekapselte Softwarebibliothek, die eine Softwareentwicklung auf niedrigerer Ebene überflüssig macht

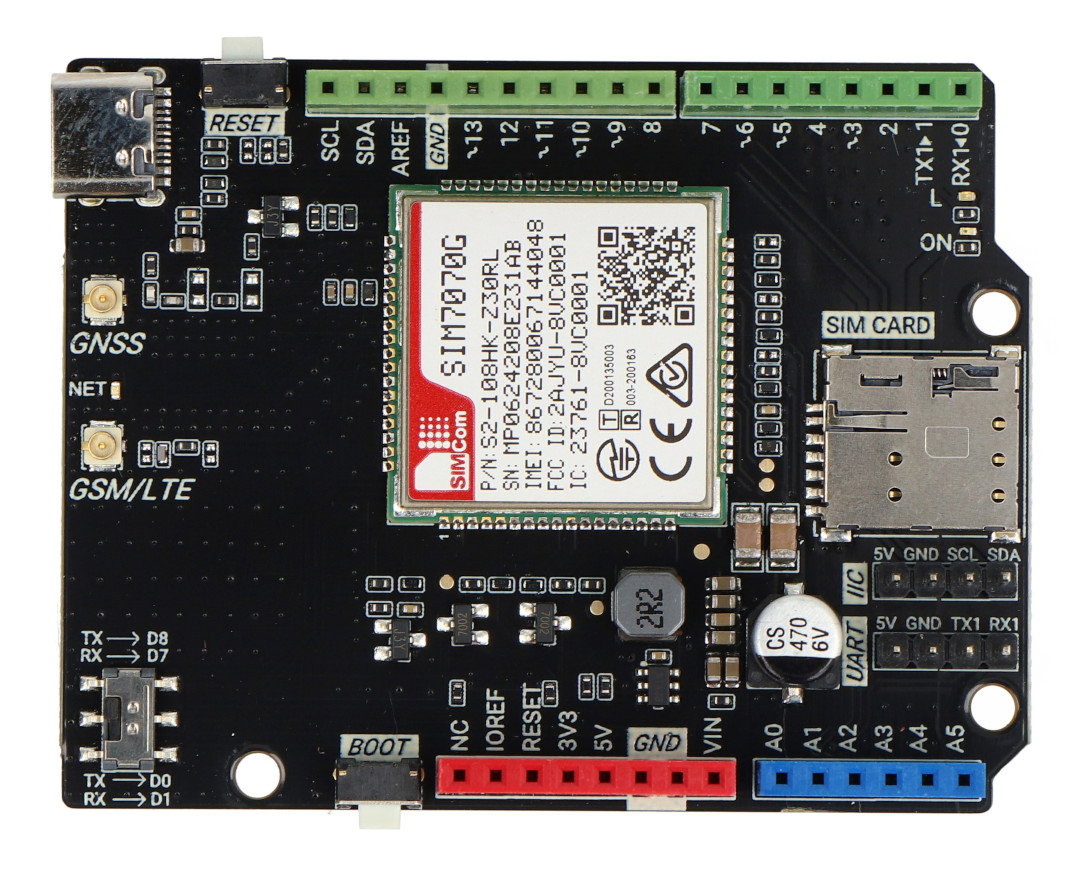

Overlay-Verbindung von DFRobot
Das Board hat Anschlüsse, die mit Arduino Uno, Leonardo und Derivaten kompatibel sind. Um loszulegen, schließen Sie einfach das Modul an und laden Sie den vom Hersteller bereitgestellten Beispielcode auf Arduino hoch.
Technische Daten des Overlays
- Eingebetteter Chip: SIM7070G
- Betriebsspannung: 5 V (die Platine zieht eine große Menge Strom, wenn sie eingesteckt ist, eine externe Stromquelle ist während des Betriebs erforderlich)
- Eingangsspannung: 7 V bis 12 V DC
- Steuerung: über AT-Befehle
- Unterstützte Frequenzbänder
- Kat-M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- Kat-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
- GSM: 850 / 900 / 1800 / 1900 MHz
- Datenübertragung
- Kat-M: 589 (DL) / 1119 (UL) kB/s
- Kat-NB: 127 (DL) / 158,5 (UL) kB/s
- EGPRS: 296 (DL) / 236,8 (UL) kB/s
- Protokolle: TCP / UDP / HTTP / HTTPS / FTP / TLS / DTLS / PING / LWM2M / COAP / MQTT
- Abmessungen der Karte: 24 x 24 x 2,3 mm

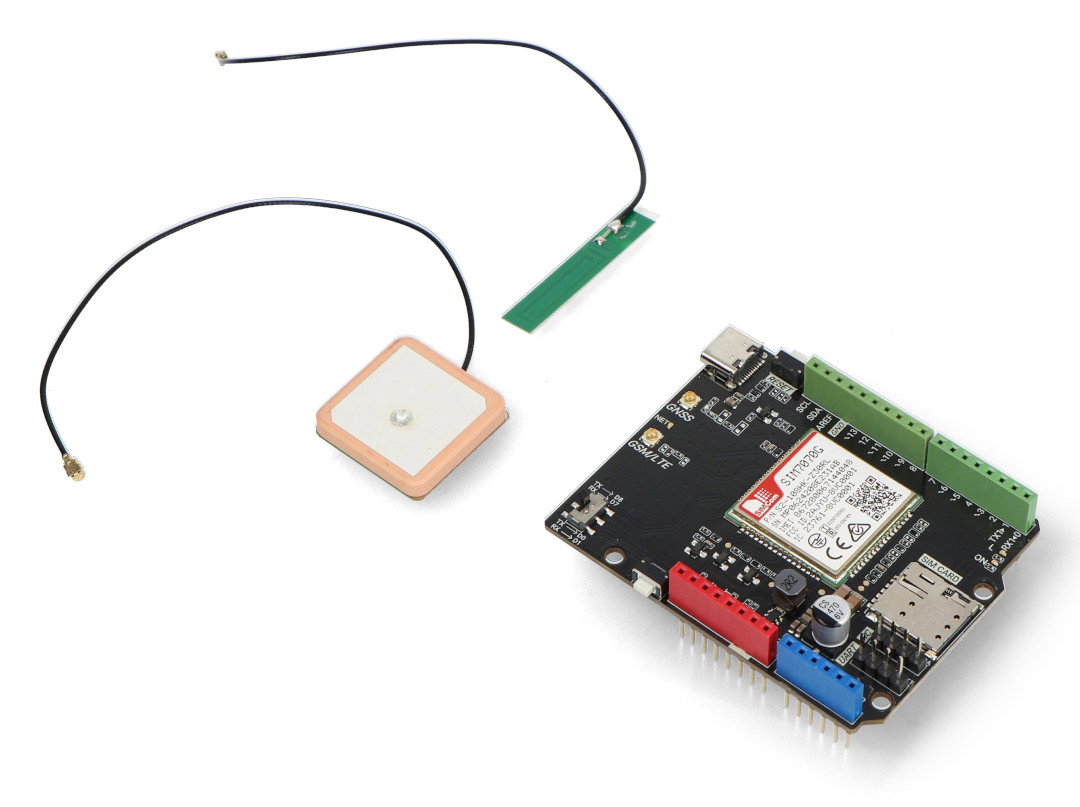

Bausatz enthält
- SIM7070G Modul-Auflage
- GSM-Antenne
- GPS-Antenne
Im Bausatz enthaltene Elemente.
