Produktbeschreibung: Ethernet- und PoE-Schild – W5500 – Ethernet- und PoE-Schild für Arduino – DFRobot DFR0850
Abschirmung für das von DFRobot hergestellte Arduino-Board. Es erweitert die Fähigkeiten von Arduino, indem es Ethernet-Kommunikation und ein PoE-Modul hinzufügt. Es ermöglicht Benutzern, ein Arduino über ein RJ45-Kabel mit dem Netzwerk zu verbinden. Das Modul basiert auf dem W550-Chip , der eine kabelgebundene TCP/IP-Verbindung bereitstellt. Der W5500 verfügt über einen internen Speicherpuffer von 32 KB zur Verarbeitung von Ethernet-Paketen. Dies ist viel schneller und einfacher als die Verwendung jeder anderen Embedded-Ethernet-Lösung. Darüber hinaus verfügt das Board auch über einen Steckplatz für eine microSD-Speicherkarte.
Auf der Website des Herstellers ist eine ausführliche Bedienungsanleitung verfügbar, die die Nutzung des Overlays erheblich erleichtert – check it out!

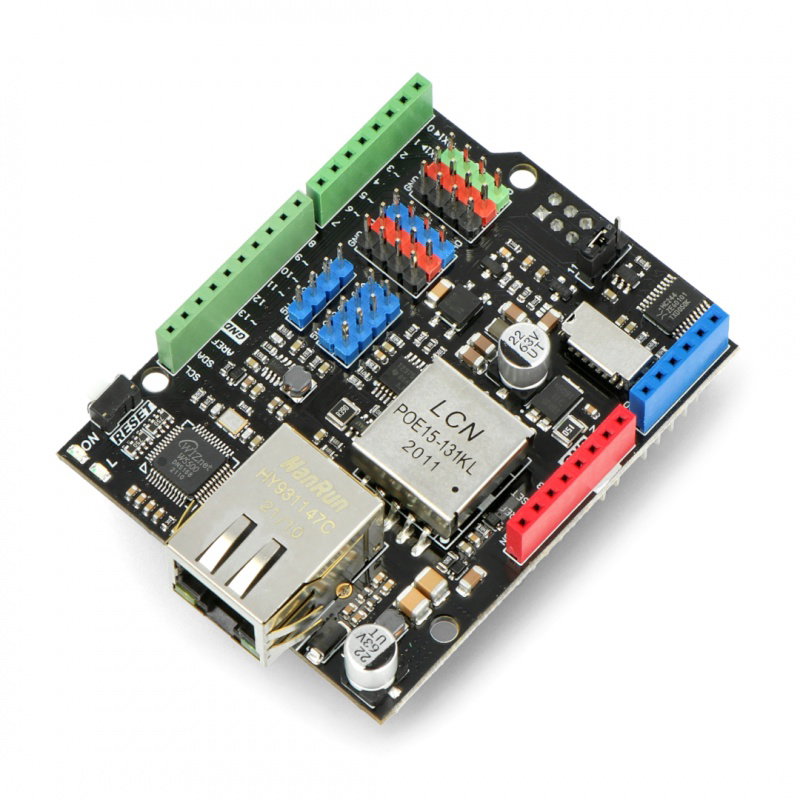

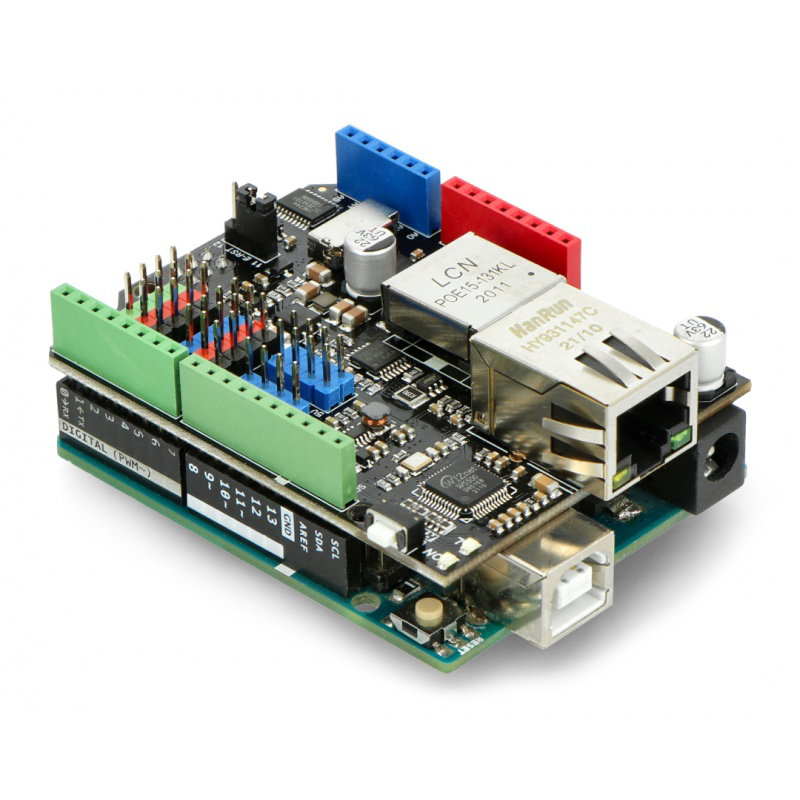

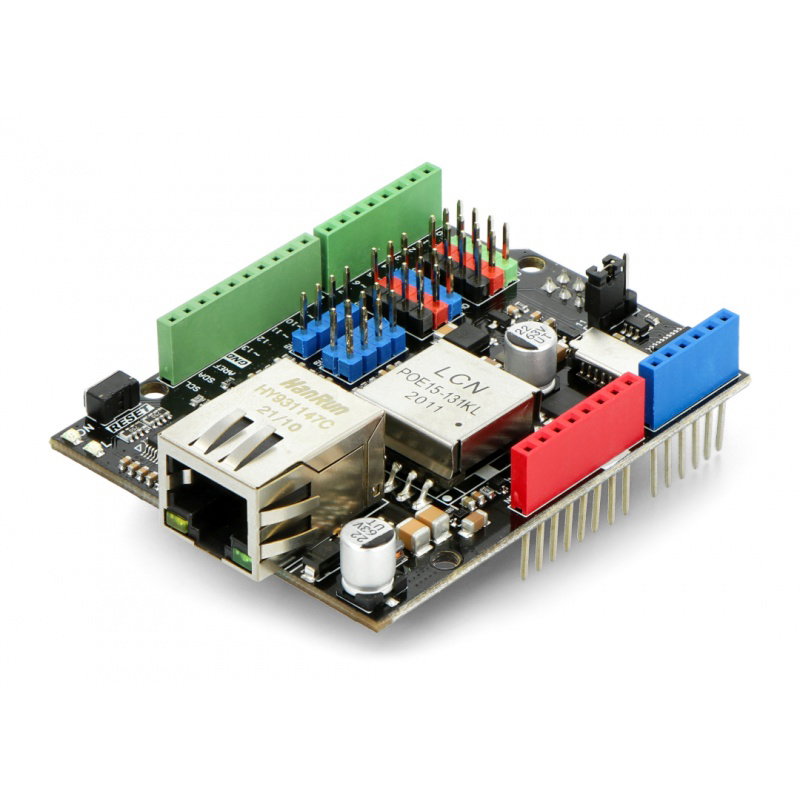

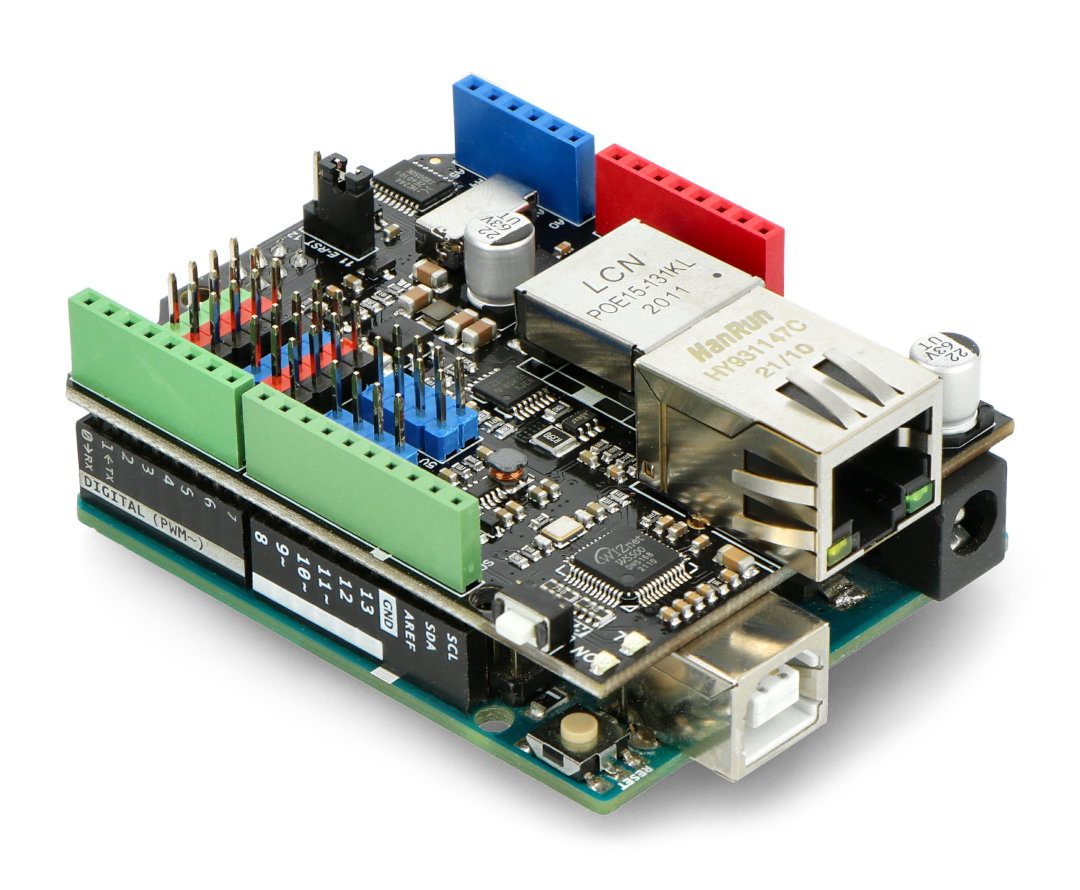

Ethernet- und PoE-Schild - W5500 - Ethernet- und PoE-Schild für Arduino. Das Arduino-Board muss separat erworben werden.

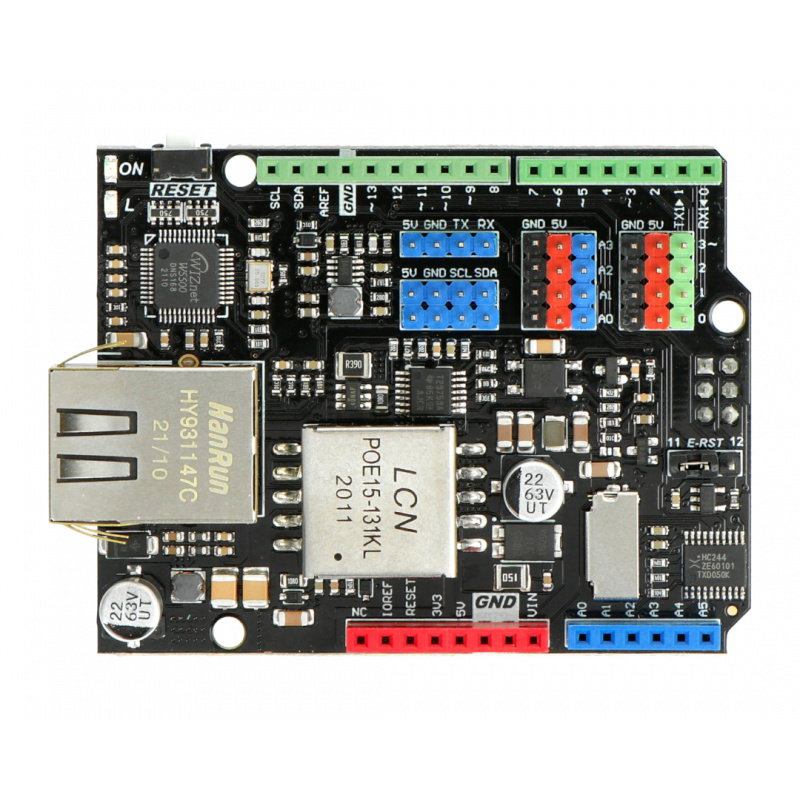

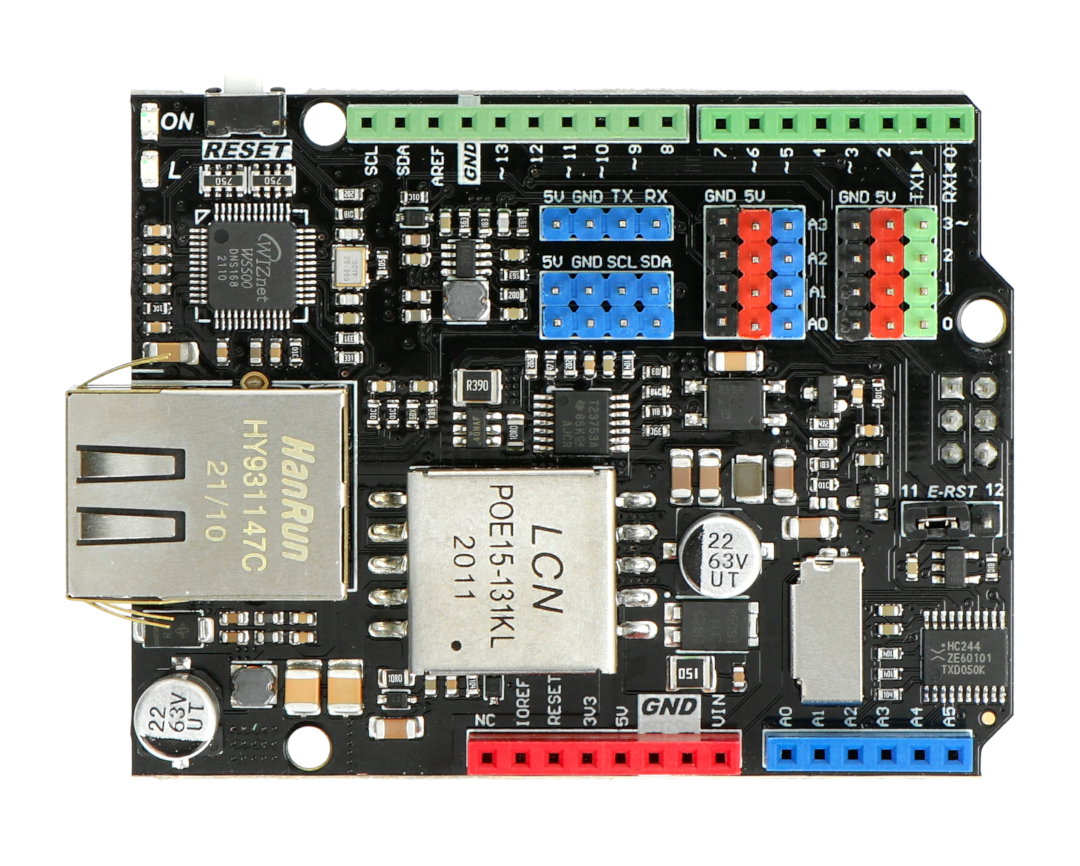

Ethernet- und PoE-Schild - Draufsicht.
Besonderheiten des Ethernet- und PoE-Shields
- TCP / IP-Protokollunterstützung: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- WOL Wake-on-LAN-Unterstützung
- Ethernet-Controller: W5500 mit 32 kB Puffer
- Eingebaute Pegelwandlerschaltung
- Das PoE-Modul ermöglicht die Stromversorgung über Ethernet - es funktioniert nur mit Routern/Switches, die PoE unterstützen
- Empfohlene Verwendung:
- Sicherheitssystem: Netzwerkkamera
- Heimüberwachung
- USB Ethernet: Massenspeichergeräte, Netzwerkdrucker
- Set-Top-Box, PVR, Digital Media Center
Inhalt des Kits
- Ethernet- und PoE-Shield - W5500 - Ethernet- und PoE-Shield für Arduino - 1 Stk
- Brücke 2,54 mm - 1 Stück
Technische Spezifikation des Overlays
- Typ: Erweiterungsschild für Arduino
- Typ: Kommunikationsüberlagerung
- Kommunikationstyp: Ethernet und PoE
- PoE-Eingang: 48 V AC / DC
- PoE-Leistung: bis zu 12 W (VIN-Port kann 12 V / 1 A ausgeben)
- PoE-Klasse: 0 PD
- PoE-Standard: 802.3at
- Kommunikationsschnittstelle: SPI-Bus
- SPI-Takt: 80 MHz maximal
- Ethernet-Controller: W5500 mit 32 kB Puffer
- Unterstützte TCP/IP-Protokolle: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Eingebauter RJ45-Anschluss
- MicroSD-Speicherkartensteckplatz
- Overlay-Abmessungen:
- Platten: 68,6 x 53,3 mm
- Ethernet-Platinen und Anschlüsse: 72,5 x 53,3 mm

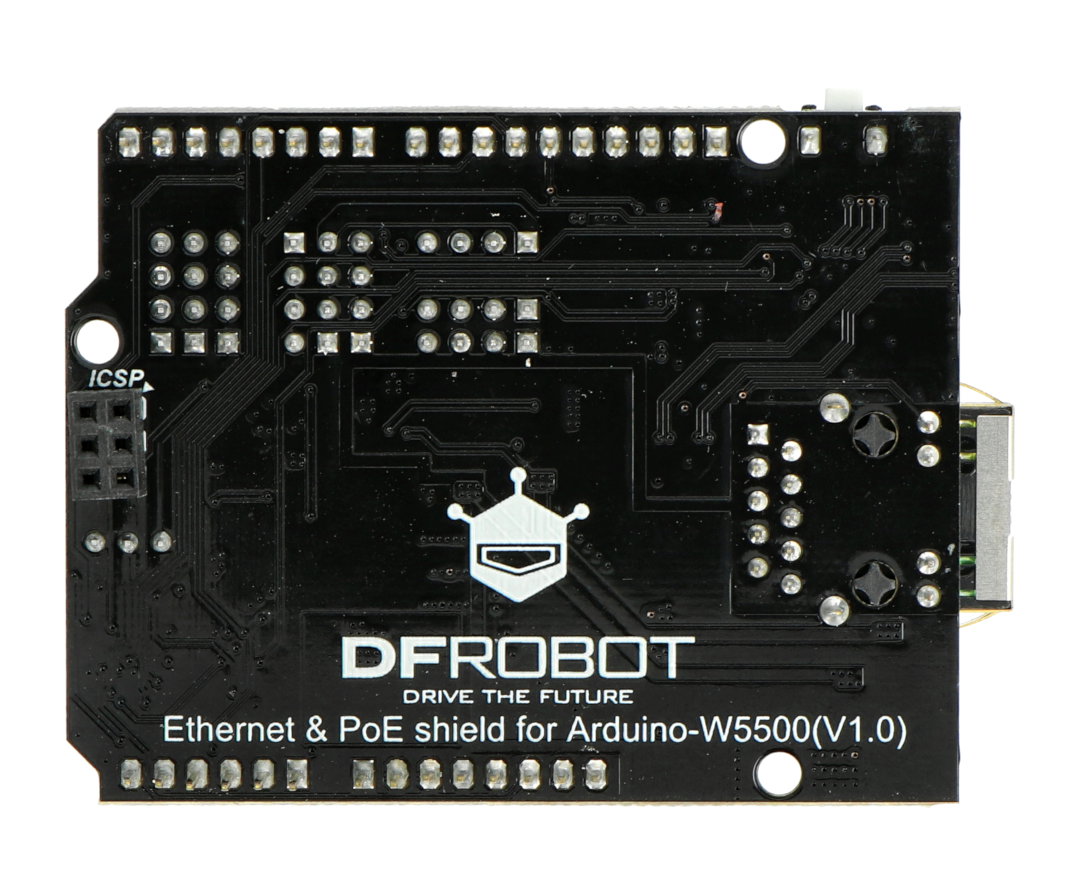

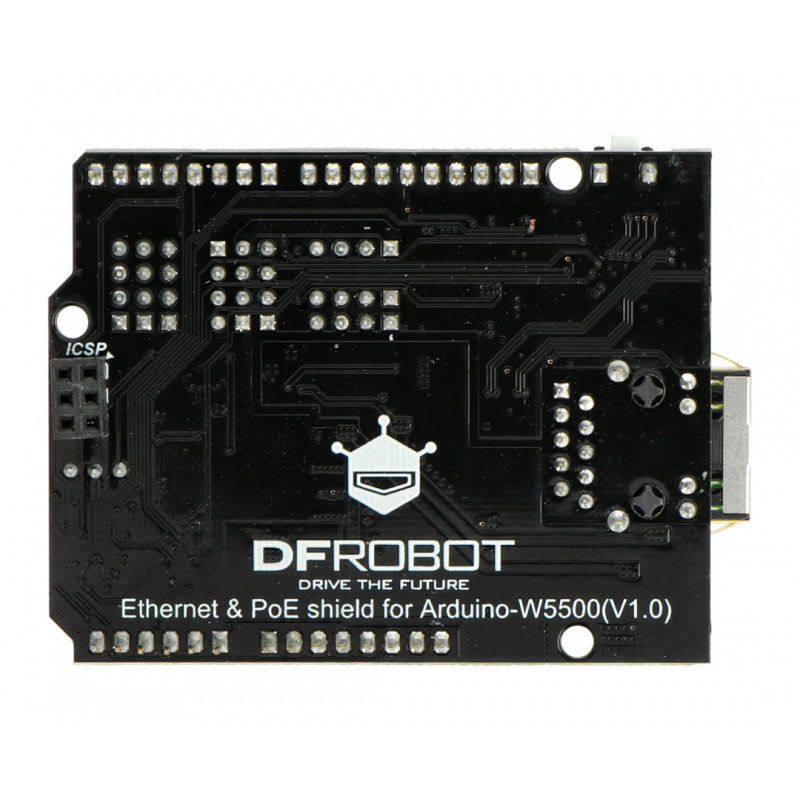

Ethernet- und PoE-Schild – Ansicht von unten.
