Der LM2576 ist ein beliebter Abwärtsspannungsregler, der dazu dient, eine höhere Eingangsspannung in eine niedrigere Ausgangsspannung umzuwandeln und dabei den Strom konstant zu halten. Er wird unter anderem in Anwendungen eingesetzt, die eine effektive Spannungsreduzierung bei relativ hohem Ausgangsstrom erfordern. Der LM2576 wird in einer Vielzahl von elektronischen Anwendungen eingesetzt, die von einfachen Projekten bis hin zu fortschrittlichen industriellen Systemen reichen. Er bietet nicht nur eine effektive Spannungsstabilisierung, sondern auch Schutz vor instabiler Stromversorgung. Wie ist er aufgebaut und wie sind seine elektrischen Eigenschaften?

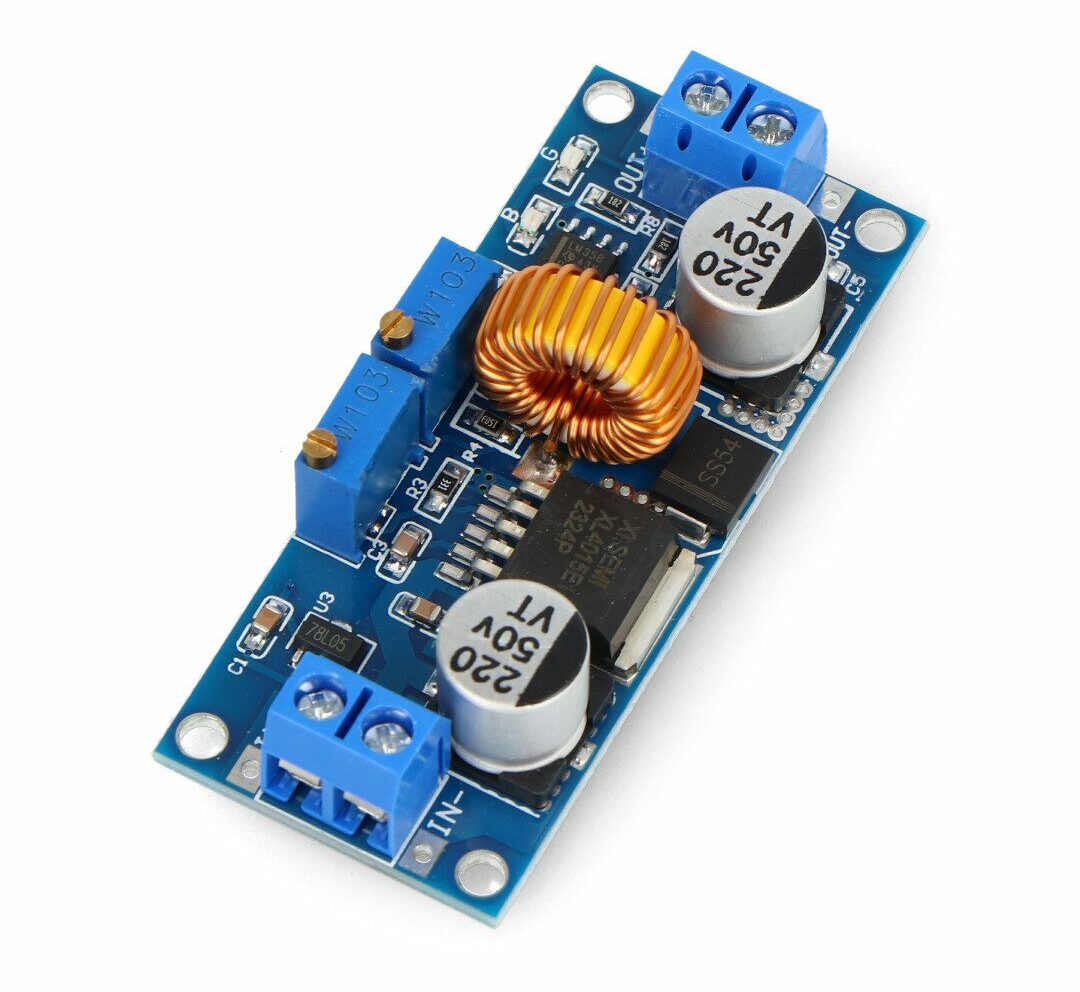

Aufbau des Spannungsreglers LM2576
Der Aufbau ist typisch für integrierte Abwärtsspannungsregler und umfasst Komponenten und Pins, die eine effiziente Spannungsumwandlung und Stromregelung ermöglichen. Vin ist der Pin, an den die Eingangsspannung des Reglers angeschlossen wird. Diese Spannung wird dann von der Schaltung verarbeitet, um eine niedrigere, stabile Ausgangsspannung zu erzeugen. Der Eingangsspannungsbereich für den LM2576 reicht von 4 V bis 40 V, so dass der Controller flexibel in einer Vielzahl von Anwendungen eingesetzt werden kann, von der Batteriespeisung bis zur Netzstromversorgung.
Vout ist der Pin, von dem die Ausgangsspannung des Reglers abgelesen wird. Diese Spannung wird stabilisiert und auf den gewünschten Wert geregelt. Die Regelung hängt von den Einstellungen des externen Rückkopplungskreises und anderen Systemparametern ab. Darüber hinaus versorgt diese Spannung andere Komponenten in der elektronischen Schaltung.
Andere Konstruktionselemente
Ground ist der gemeinsame Bezugspunkt für alle Spannungen im System. Dies ist ein wichtiger Pin, der für den ordnungsgemäßen Betrieb des Systems erforderlich ist. Er liefert eine Referenz für Eingangs- und Ausgangsspannungen sowie für Steuersignale.
Die Rückkopplung ist ein weiteres wichtiges Element des LM2576 Controllers. Er überwacht die Ausgangsspannung und gibt die Informationen an den Steuerkreis zurück, um die Ausgangsspannung auf dem gewünschten Niveau zu halten. Durch die Feinabstimmung der Spannung an diesem Pin kann der Wert der Ausgangsspannung variiert werden, wodurch eine breite Anwendung des Reglers gewährleistet wird.
Der ON/OFF-Pin ermöglicht das Ein- und Ausschalten des Controllers aus der Ferne über eine externe Signalquelle. Mit diesem Pin kann der Betrieb des Controllers gesteuert werden , ohne physisch in die Schaltung einzugreifen. Dies ist besonders wichtig bei Anwendungen, bei denen der Controller in Abhängigkeit von bestimmten Betriebsbedingungen aktiviert oder deaktiviert werden muss.
Interne Schaltungen des Spannungsreglers LM2576
Die interne Schaltung des LM2576 umfasst die folgenden Komponenten.
- Ein Transistor, der als Hauptschaltelement dient und den Stromfluss durch den Schaltkreis steuert.
- Eine Diode, die einen Pfad für den Strom in der nichtleitenden Phase des Transistors bereitstellt.
- Ein Oszillator, der ein Taktsignal erzeugt, das die Öffnungs- und Schließzeiten eines Transistors steuert. Darüber hinaus beeinflusst er die Effizienz und die Leistungsmerkmale des Controllers.
- Steuerungssystem, das Signale von Rückkopplungen und anderen Sensoren verarbeitet. Regelt den Betrieb des Transistors, um eine konstante Ausgangsspannung zu erhalten.
Jede dieser Komponenten ist entscheidend für den Betrieb des LM2576 Reglers. Er ermöglicht eine effiziente und zuverlässige Energieumwandlung in einer Vielzahl von elektronischen Anwendungen.
Elektrische Eigenschaften des LM2576
Der LM2576 kann Eingangsspannungen von 4 V bis 40 V verarbeiten. Die Ausgangsspannung wiederum kann zwischen 1,23 V und 37 V eingestellt werden, abhängig von der Konfiguration der Rückkopplungswiderstände. Der Chip kann bis zu 3 A liefern, was den Einsatz in Hochleistungsanwendungen ermöglicht.
Der interne Oszillator arbeitet mit 52 kHz. Der Wirkungsgrad der Spannungsumwandlung kann je nach Betriebsbedingungen 80-90% erreichen. Der LM2576 verfügt über einen Überhitzungsschutz, der die Schaltung abschaltet, wenn die maximale Temperatur überschritten wird. Der eingebaute Schutz schützt das System vor Schäden im Falle einer Überlastung.

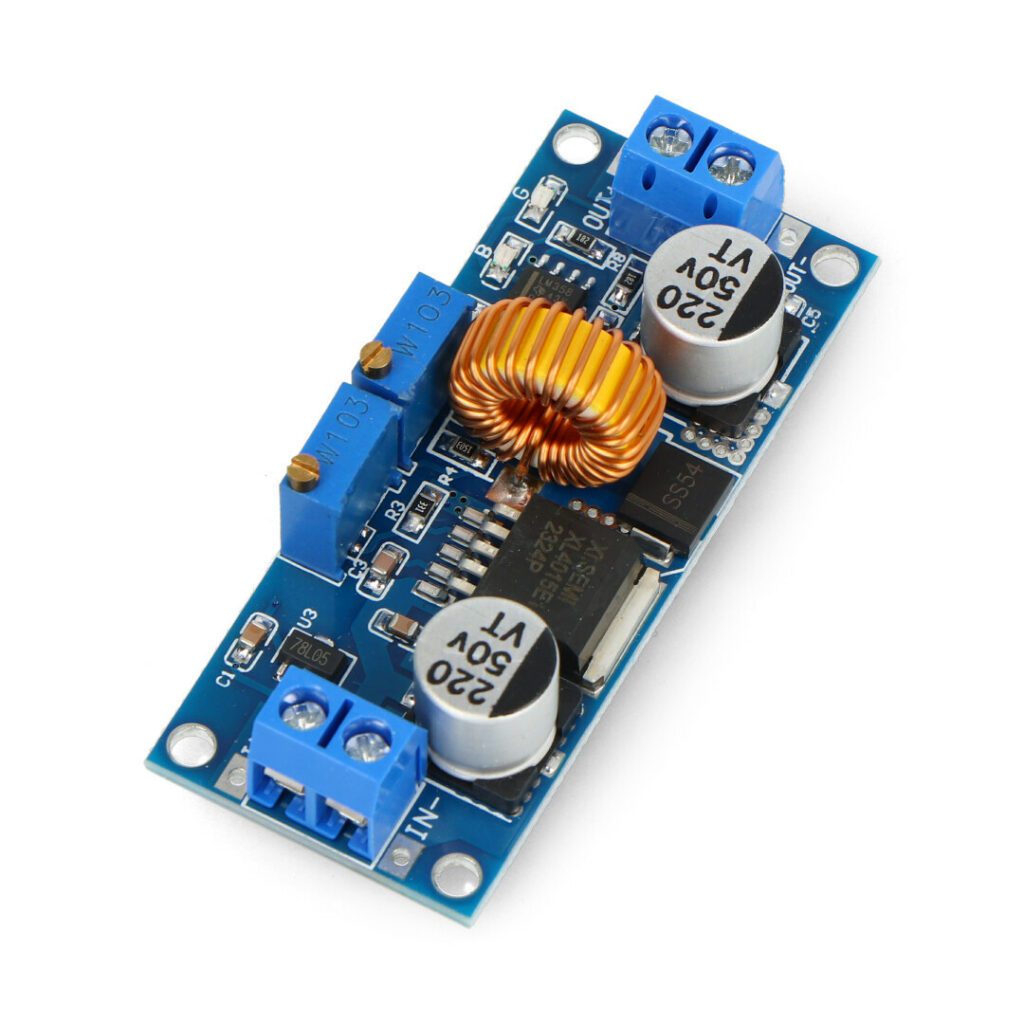

Anwendung des Spannungsreglers LM2576
Seine Fähigkeit, höhere Spannungen effizient in niedrigere Spannungen umzuwandeln und dabei einen konstanten Strom aufrechtzuerhalten, macht ihn zu einer idealen Wahl für Industrie- und Verbraucheranwendungen. Der LM2576 wird häufig in Stromversorgungen für elektronische Geräte wie Computer, Drucker und andere Bürogeräte eingesetzt.
In mobilen Geräten wie Smartphones, Tablets und Kameras hilft der LM2576 dabei, die Batteriespannung auf das für empfindliche elektronische Komponenten erforderliche Niveau zu reduzieren. Dank seiner geringen Größe und hohen Effizienz wird er überall dort eingesetzt, wo Platz und Energieeffizienz wichtig sind.
Wofür wird er sonst noch verwendet?
In Beleuchtungsanwendungen wird der LM2576 zur Regelung der Versorgungsspannung für LEDs eingesetzt und sorgt so für eine stabile und effiziente Lichtquelle. Darüber hinaus ist er besonders nützlich in intelligenten Beleuchtungssystemen, wo eine präzise Spannungssteuerung direkt die Lebensdauer von LEDs verlängert und ihre Effizienz verbessert. In Telekommunikationssystemen, wie z.B. Relais und Basisstationen, liefert der LM2576 eine stabile Spannung zur Versorgung der Kommunikationselektronik.
In der industriellen Automatisierung wird der LM2576 zur Stromversorgung von Steuermodulen, Sensoren und anderen elektronischen Geräten verwendet. Seine Fähigkeit, in rauen Industrieumgebungen und bei unterschiedlichen Eingangsspannungen zu arbeiten, macht ihn ideal für diesen Sektor.
Andere Anwendungen für den LM2576
In USV-Systemen (Unterbrechungsfreie Stromversorgungen – engl. Uninterruptible Power Supplies) sorgt der LM2576 für die Stabilisierung der Ausgangsspannung. Dies ist wichtig, um Computer und andere Geräte vor plötzlichen Spannungsabfällen oder Stromausfällen zu schützen. In Audiogeräten, wie z.B. Verstärkern und Empfängern, wird der LM2576 zur Versorgung elektronischer Schaltungen verwendet, die eine stabilisierte Spannung benötigen. Dies hilft, Rauschen und Interferenzen zu eliminieren, was direkt zu einer besseren Klangqualität führt.

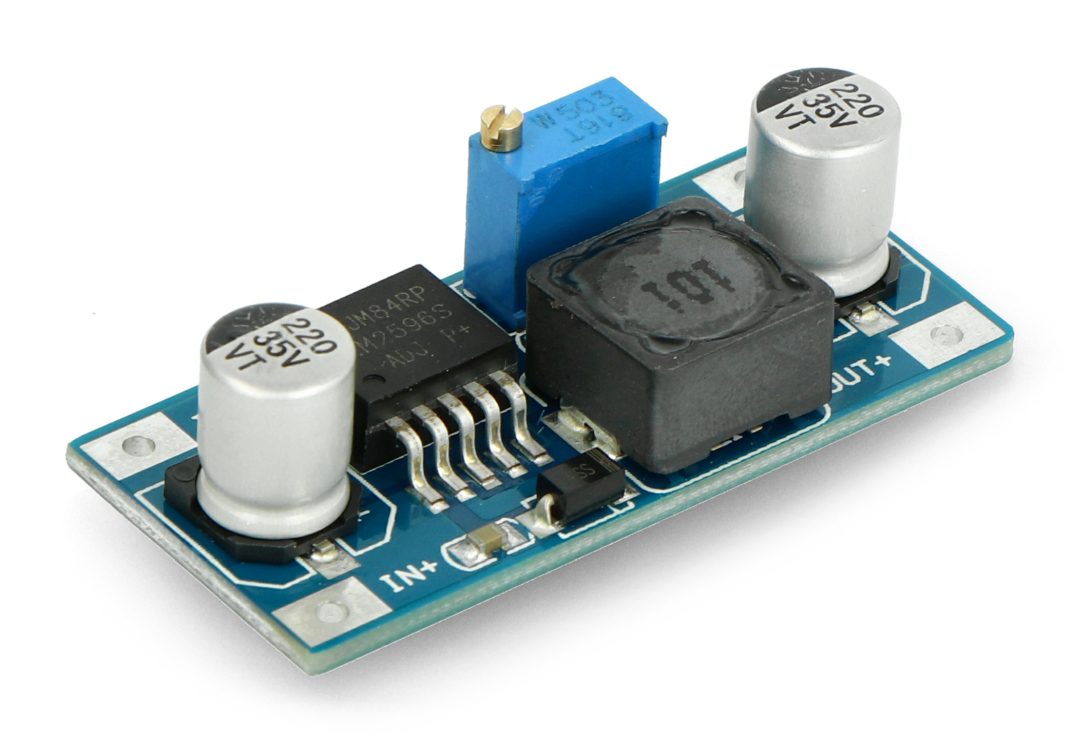

Der Spannungsregler LM2576 wird auch in Heimwerkerprojekten verwendet. Er bietet eine einfache und effiziente Möglichkeit, die Stromversorgung von einfachen Gadgets bis hin zu Robotern und Hausautomatisierungssystemen zu implementieren.
