MCP2515ist ein fortschrittlicher Chip, der die Kommunikation über den CAN-Bus auf ein neues Niveau hebt und Präzision und Zuverlässigkeit bietet. Möchten Sie mehr darüber erfahren, was der MCP2515 ist und wie er ein wichtiger Bestandteil Ihres Projekts werden kann? In diesem Artikel erfahren Sie mehr über seine Vorteile und wie er in die Feather-Plattform integriert werden kann, um flexible und effiziente Kommunikationslösungen zu schaffen.
Was ist der MCP2515?
Der MCP2515 Chip ist eine Schlüsselkomponente in Systemen, die über den CAN-Bus kommunizieren. Als CAN-Controller spielt der MCP2515 eine grundlegende Rolle bei der Datenumwandlung zwischen dem Mikrocontroller und der physikalischen CAN-Busschicht. Es ist auf die Übertragung von CAN Meldungen spezialisiert, was einen schnellen und effektiven Informationsaustausch in elektronischen Systemen, wie z. B. Automobilsystemen, ermöglicht. Dieser Controller ist programmierbar und arbeitet mit einer SPI-Schnittstelle, was eine einfache Integration mit verschiedenen Hardware-Plattformen, einschließlich der beliebten Module der Feather-Familie, ermöglicht. Zu den Kernfunktionen des MCP2515 gehören:
- Steuerung von Datenübertragung und -empfang gemäß dem CAN 2.0B Standard.
- Kann mit einer Kommunikationsgeschwindigkeit von bis zu 1 Mbps arbeiten.
- Integration in 8-Bit-Schaltungen dank relativ einfacher Konfiguration und Steuerung.
- Unterstützung von bis zu 32 Filtern und zwei Massepuffern, was die Flexibilität der Datenübertragung erhöht.
Mit dem MCP2515 führt das Kommunikationsmodul komplexe Operationen durch, die sonst erhebliche Rechenressourcen erfordern würden. Er bietet eine einfache Möglichkeit, CAN-Kommunikation für eine Vielzahl von Geräten zu implementieren und ist damit ideal für IoT- und Automatisierungsprojekte.
Warum sollten Sie den MCP2515 verwenden?
Die Wahl des MCP2515 als Schlüsselkomponente in CAN-Bus-basierten Kommunikationsprojekten bringt eine Reihe von Vorteilen mit sich, die gar nicht hoch genug eingeschätzt werden können. Eine seiner größten Stärken ist die einfache Integration mit verschiedenen Hardware-Plattformen, was es zu einer äußerst vielseitigen Lösung macht. Durch die Unterstützung der SPI-Schnittstelle ermöglicht der MCP2515 eine einfache Anbindung an eine breite Palette von Mikrocontrollern, was den Prototyping-Prozess und die Implementierung fertiger Lösungen erheblich beschleunigt. Zu den Vorteilen des MCP2515 gehört auch seine Fähigkeit, CAN-Kommunikation mit bis zu 1 Mbps zu unterstützen, was einen reibungslosen und effizienten Datentransfer in Systemen gewährleistet, bei denen Zuverlässigkeit und Geschwindigkeit entscheidend sind.
Ein weiterer Vorteil des MCP2515 ist seine hohe Flexibilität bei der Datenverwaltung. Mit der Unterstützung von 32 Filtern und zwei Massenpuffern ermöglicht der Chip eine präzise Kontrolle der übertragenen Nachrichten, was bei Projekten mit komplexen Kommunikationsstrukturen äußerst wichtig ist. Der MCP2515 ist auch eine ausgezeichnete Wahl für IoT-Projekte und in Automatisierungssystemen, wo ein zuverlässiger und effizienter Informationsaustausch zwischen Geräten erforderlich ist. Diese Eigenschaften machen diesen Chip zu einem unschätzbaren Werkzeug für die Umsetzung moderner Projekte, die eine fortschrittliche CAN-Kommunikation erfordern.
Wie arbeitet der MCP2515 mit dem CAN-Bus zusammen?
Der MCP2515 Chip integriert sich in den CAN-Bus durch einen präzise organisierten Datenübertragungsprozess, bei dem die SPI-Schnittstelle eine Schlüsselrolle spielt. Der Betrieb des MCP2515 basiert auf der Datenumwandlung zwischen dem Mikrocontroller und der physikalischen CAN-Schicht, die durch eine effektive Verwaltung der Nachrichtenübertragung erfolgt. Der Controller erkennt das Eintreffen einer neuen Nachricht auf dem CAN-Bus, verarbeitet sie und sendet sie entsprechend über die SPI-Schnittstelle an den Mikrocontroller. Auf diese Weise ermöglicht der MCP2515 einen reibungslosen und zuverlässigen Informationsaustausch zwischen verschiedenen Teilen des Systems, wobei die volle Kompatibilität mit dem CAN 2.0B Protokoll erhalten bleibt. Zu den Hauptaufgaben des MCP2515 gehören:
- Verarbeitung von CAN-Nachrichten gemäß konfigurierten Filtern und Masken, wodurch die Präzision des Empfangs erhöht wird.
- Effiziente Verwaltung von Datenpuffern, die einen reibungslosen Informationsfluss bei hoher Belastung gewährleistet.
- Synchronisierung mit dem CAN-Bus durch ausgeklügelte Kontrollmechanismen, die Störungen minimieren.
Durch die Verwendung des MCP2515 in Verbindung mit einer SPI-Schnittstelle können Systementwickler auf einfache Weise erweiterte Kommunikationsfunktionen implementieren. Damit ist dieser Chip die ideale Wahl für moderne Anwendungen, die eine robuste und schnelle Datenübertragung nach CAN-Standards erfordern.

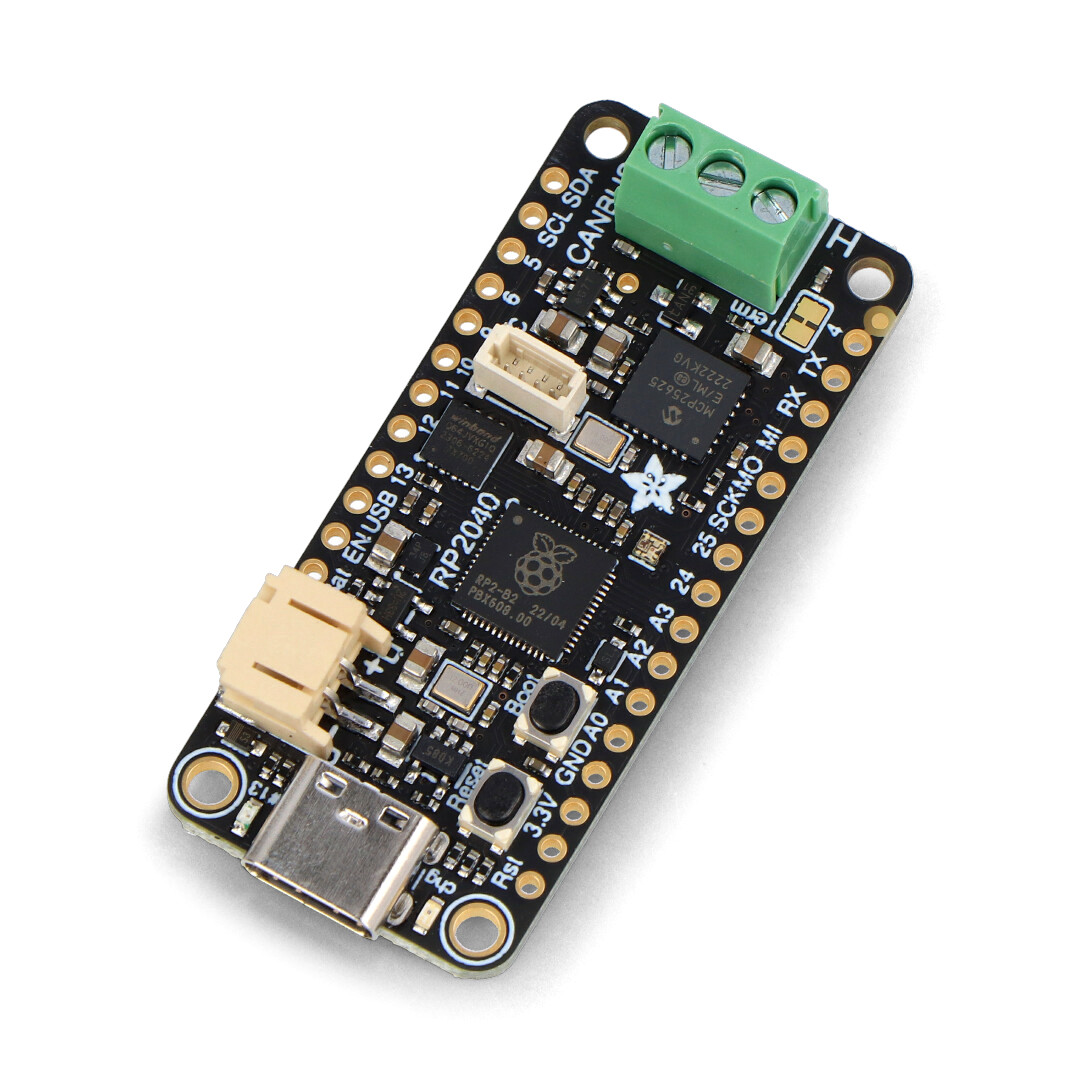

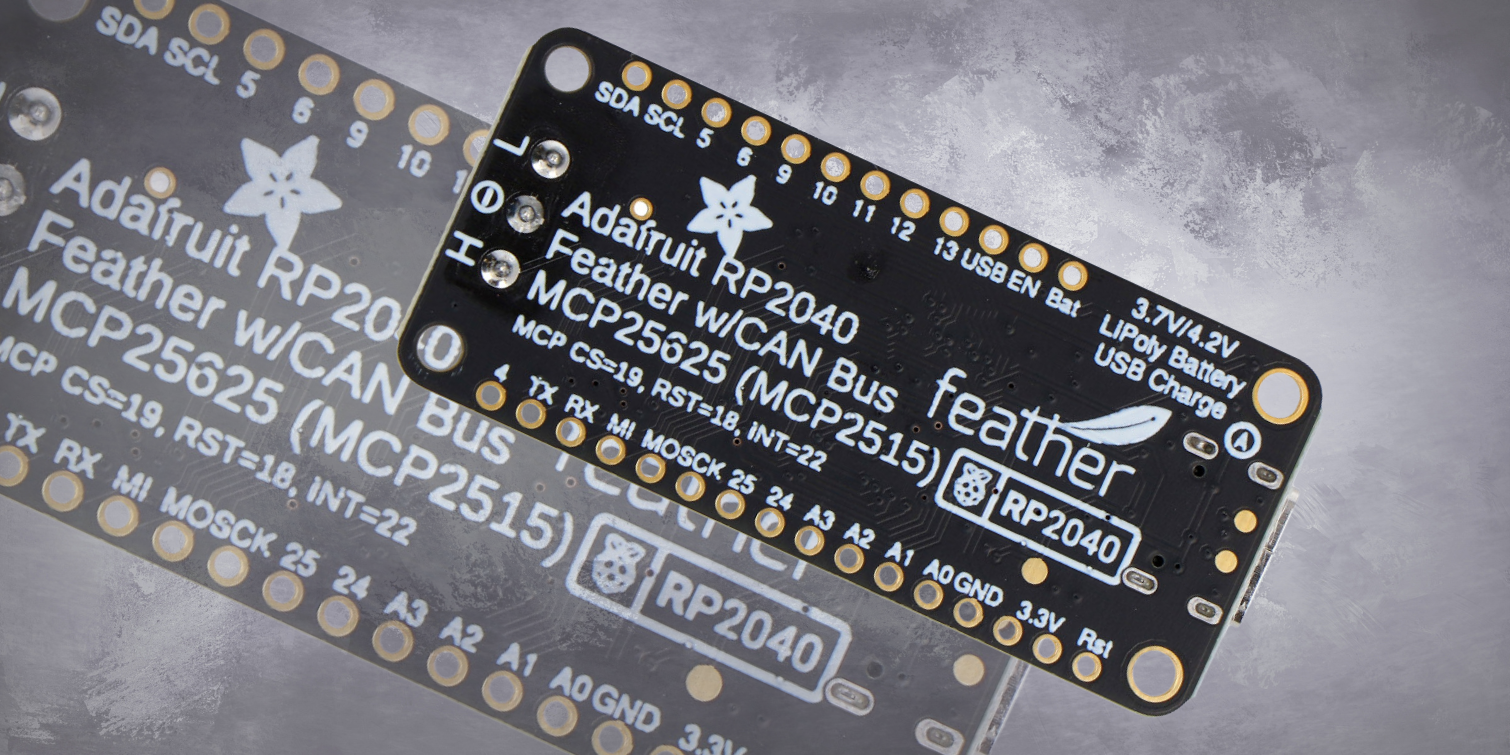

Konfiguration des MCP2515 mit der Feather-Plattform
Die Konfiguration des MCP2515 mit der Feather-Plattform ist ein wichtiger Schritt zum Aufbau eines effizienten und flexiblen CAN-Bus-Kommunikationssystems. Die Hardware-Integration des MCP2515 mit dem Feather beinhaltet eine Verbindung zwischen den SPI-Schnittstellenkabeln auf beiden Modulen. Der MCP2515 benötigt Strom und eine Verbindung zu den MOSI-, MISO-, SCK- und CS-Leitungen, die auf der Feather-Platine verfügbar sind, um einen ordnungsgemäßen Datenfluss zu gewährleisten. Außerdem ist eine der Voraussetzungen für die Hardwarekonfiguration, dass Sie den Interrupt-Pin des MCP2515 mit einem beliebigen GPIO-Pin des Feather verbinden, der externe Interrupts verarbeiten kann.
Im Zusammenhang mit der Software ist es notwendig, die entsprechenden Bibliotheken zur Unterstützung des MCP2515 zu verwenden, die es ermöglichen, diesen Chip für die Arbeit mit Feather zu konfigurieren. Der Prozess umfasst:
- Installation der MCP_CAN-Bibliothek in der Arduino IDE-Umgebung, die den Zugriff auf die Verwaltungsfunktionen des CAN-Protokolls ermöglicht.
- Kompilieren und laden Sie Beispielcode hoch, um die Kommunikation zwischen dem MCP2515 und Feather zu testen.
- Präzise Konfiguration von Filtern und Masken im Code, um das System perfekt an die Besonderheiten des Projekts anzupassen.
Mit diesen Schritten wird die Konfiguration des MCP2515 mit der Feather-Plattform zu einem effizienten Weg zur Implementierung einer zuverlässigen CAN-Kommunikation, die für IoT- und Automatisierungsprojekte von unschätzbarem Wert ist.
Beispiele für MCP2515 Anwendungen
Die Anwendungsmöglichkeiten des MCP2515 sind aufgrund seiner Vielseitigkeit in CAN-Projekten extrem breit gefächert. In zahlreichen elektronischen Systemen wird er als zuverlässiger Controller für die Kommunikation mit der CAN-Protokollbibliothek eingesetzt. Beispiele für CAN-Projekte, die den MCP2515 verwenden, sind:
- Automobilsysteme, wo es den Datenaustausch zwischen Fahrzeugmodulen unterstützt.
- IoT-Projekte, bei denen die Integration und Kommunikation zwischen den Geräten im Netzwerk entscheidend ist.
- Industrielle Systeme, die eine effektive Kommunikation zwischen Maschinen in der Produktion erfordern.
