Der MPU-6050 ist eine beliebte Wahl bei Elektronik-Enthusiasten und Profis, die an Projekten arbeiten, die präzise Bewegungsmessungen erfordern. Mit seinen Funktionen als Beschleunigungsmesser und Gyroskop bietet das Modul sowohl Anfängern als auch fortgeschrittenen Benutzern eine Vielzahl von Möglichkeiten. In diesem Artikel erfahren Sie, was der MPU-6050 genau ist, wie er funktioniert und für welche Anwendungen er am besten geeignet ist.
Was ist der MPU-6050 und wie funktioniert er?
Der MPU-6050 ist ein vielseitiges Sensormodul, das Beschleunigungsmesser- und Gyroskop-Funktionen kombiniert. Damit ist er die ideale Wahl für eine Vielzahl von elektronischen Projekten, wie z.B. Inertialnavigationssysteme, Drohnenstabilisierung oder Gamecontroller. Dank seiner fortschrittlichen Technologie kann der MPU-6050 lineare Beschleunigungen und Winkelgeschwindigkeiten in drei Achsen genau messen. Der Sensor funktioniert über die weit verbreitete I2C-Kommunikationsschnittstelle und ermöglicht eine einfache Datenübertragung an einen Mikrocontroller, was den Integrationsprozess mit anderen elektronischen Komponenten erheblich vereinfacht.
Das Herzstück des MPU-6050 sind seine Beschleunigungsmesser und sein Gyroskop. Der erste ermöglicht die genaue Überwachung von Geschwindigkeits- und Richtungsänderungen, was für die Analyse dynamischer Bewegungen unerlässlich ist. Das Gyroskop hingegen ermöglicht die Verfolgung von Rotation und Winkelverschiebung, was für die räumliche Orientierungserkennung entscheidend ist. Die Kombination der beiden Systeme ermöglicht eine umfassende Bewegungs- und Positionsanalyse und macht den MPU-6050 zu einem unschätzbaren Werkzeug für eine Reihe von Anwendungen, von einfachem Spielzeug bis hin zu fortschrittlichen Positionierungssystemen.
Was sind die wichtigsten Merkmale des MPU-6050?
Die Hauptfunktionen des MPU-6050 bestehen in der präzisen Messung von Beschleunigung und Winkelgeschwindigkeit in drei Achsen, was ihn zu einem äußerst vielseitigen Werkzeug für die Bewegungsanalyse macht. Der eingebaute Beschleunigungsmesser ermöglicht die Messung der Beschleunigung, wodurch Änderungen der Geschwindigkeit und Richtung eines Objekts erkannt werden. Dies ermöglicht eine genaue Analyse der Bewegungsdynamik, was für Anwendungen wie die Stabilisierung von Drohnen oder die Entwicklung von Trägheitsnavigationssystemen unerlässlich ist. Das Gyroskop im MPU-6050 ergänzt diese Fähigkeiten, indem es die Messung der Winkelgeschwindigkeit ermöglicht, die für die Überwachung der Rotation und ihrer Dynamik entscheidend ist.
Diese koordinierten Messungen von Beschleunigung und Winkelgeschwindigkeit bieten einen umfassenden Einblick in die dreidimensionale Bewegung und Position von Objekten, was für Anwendungen von Computerspielen bis hin zu komplexen Positionierungssystemen von unschätzbarem Wert ist. Die Verwendung der beliebten I2C-Schnittstelle garantiert eine einfache Verbindung des Sensors mit anderen Komponenten, was die Integration in eine Vielzahl von Projekten erheblich vereinfacht. Aus diesem Grund werden die Funktionen des MPU-6050 sowohl von Hobbyelektronikern als auch von Profis, die einen zuverlässigen Sensor für ihre Projekte suchen, gelobt.
Konfigurationsmöglichkeiten für den MPU-6050
Die Konfiguration des MPU-6050 bietet viele Möglichkeiten, die es erlauben, das Modul an die spezifischen Bedürfnisse des Projekts anzupassen. Ein wichtiger Aspekt ist die Möglichkeit, die Messbereiche anzupassen, sowohl für den Beschleunigungsmesser als auch für das Gyroskop. So kann der Benutzer den Bereich auswählen, der am besten zur Bewegungsdynamik seiner Anwendung passt. Im Falle des Beschleunigungssensors erlaubt der MPU-6050 Messbereichseinstellungen von ±2g bis ±16g, was Flexibilität bei der Analyse von leichten bis hin zu stärkeren Beschleunigungen bietet. Ebenso stehen für das Gyroskop Einstellungen von ±250 bis ±2000 Grad pro Sekunde zur Verfügung, die eine präzise Verfolgung von Rotation und Drehung ermöglichen.
Die Konfigurierbarkeit des MPU-6050 endet jedoch nicht nur mit den Messbereichseinstellungen. Außerdem können Sie die Abtastrate anpassen und geeignete Filter für die Signalverarbeitung auswählen, um Rauschen zu eliminieren und die Messgenauigkeit zu erhöhen. Die Integration über die I2C-Schnittstelle erleichtert nicht nur die Kommunikation mit dem Mikrocontroller, sondern ermöglicht auch die Konfiguration der Register des Moduls, so dass die Betriebsparameter des Sensors präzise eingestellt werden können. Mit diesen erweiterten Konfigurationsmöglichkeiten wird der MPU-6050 zu einem vielseitigen Werkzeug, das sich leicht an eine Vielzahl von Anwendungen anpassen lässt, die präzise Bewegungsmessungen erfordern.
Anwendungen des MPU-6050 in Projekten
Der Einsatz des MPU-6050 in Projekten wird immer beliebter, insbesondere im Bereich der Robotik. Dank seiner Fähigkeit, Beschleunigung und Winkelgeschwindigkeit genau zu messen, ist das Modul ideal für eine Vielzahl von Anwendungen, die eine erweiterte Bewegungsanalyse erfordern. Bei Roboterprojekten, bei denen Stabilisierung und Positionskontrolle von entscheidender Bedeutung sind, spielt der MPU-6050 eine wichtige Rolle, da er die erforderlichen Messdaten liefert. Dies ermöglicht die Entwicklung von Robotern, die das Gleichgewicht halten, ihre Route präzise planen und in Echtzeit auf Veränderungen in der Umgebung reagieren können.
Zu den interessanten Projekten, bei denen der Einsatz des MPU-6050 von unschätzbarem Wert ist, gehören:
- Stabilisierung von autonomen Fahrzeugen und Drohnen, um eine reibungslose und sichere Bewegung in unterschiedlichem Terrain zu gewährleisten.
- Entwicklung von IMU-Systemen (Inertial Measurement Unit) in kleinen mobilen Robotern zur Unterstützung von Navigation und Präzisionsbewegungen.
- Motion-Controller-Projekte für VR-Spiele, bei denen die genaue Messung von Position und Orientierung das Spielerlebnis verbessert.
- Integration in mechatronische Roboterarme, die eine genauere Manipulation von Objekten ermöglichen.
Dank seiner umfangreichen Konfigurationsmöglichkeiten und der einfachen Integration über die I2C-Schnittstelle wird der MPU-6050 sowohl von Amateur- als auch von professionellen Robotik-Projektentwicklern sehr geschätzt. Seine Vielseitigkeit findet in zahlreichen Projekten Anwendung und macht ihn zu einem unverzichtbaren Werkzeug in der Elektronik und Robotik.

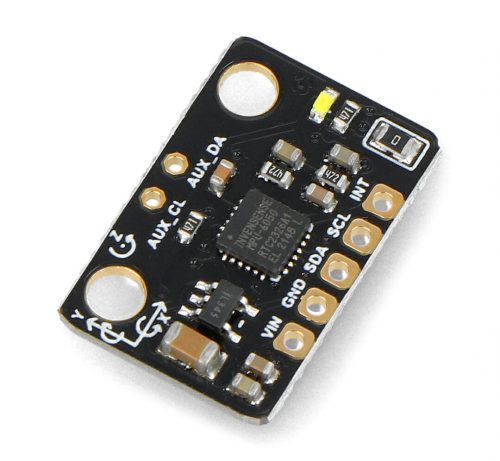

Wie schließe ich den MPU-6050 richtig an und installiere ihn?
Um das MPU-6050 Modul korrekt anzuschließen, müssen Sie auf die verfügbaren Kabel und die korrekte Installation achten. Das Modul verwendet eine I2C-Schnittstelle, die die Integration mit Mikrocontrollern erheblich erleichtert. Der Anschluss des MPU-6050 beginnt mit dem Verbinden der GND- und VCC-Pins mit ihren jeweiligen Spannungsquellen. Die Pins SDA und SCL müssen dann mit den entsprechenden I2C-Leitungen des Mikrocontrollers verbunden werden, um eine effektive Kommunikation und Datenübertragung zu ermöglichen.
Für die Installation des MPU-6050 müssen die Register korrekt konfiguriert und die Parameter entsprechend den Projektanforderungen eingestellt werden. Es lohnt sich, auf eine gute Qualität der Verbindungen zu achten, um die Stabilität der Beschleunigungs- und Winkelgeschwindigkeitsmessungen zu gewährleisten. Gut leitende Signalleitungen minimieren Störungen und Rauschen, was für einen präzisen Sensorbetrieb entscheidend ist. Die sorgfältige Einhaltung der Anschluss- und Konfigurationsdiagramme gewährleistet einen zuverlässigen Betrieb des MPU-6050 in einer Vielzahl von elektronischen Anwendungen.
