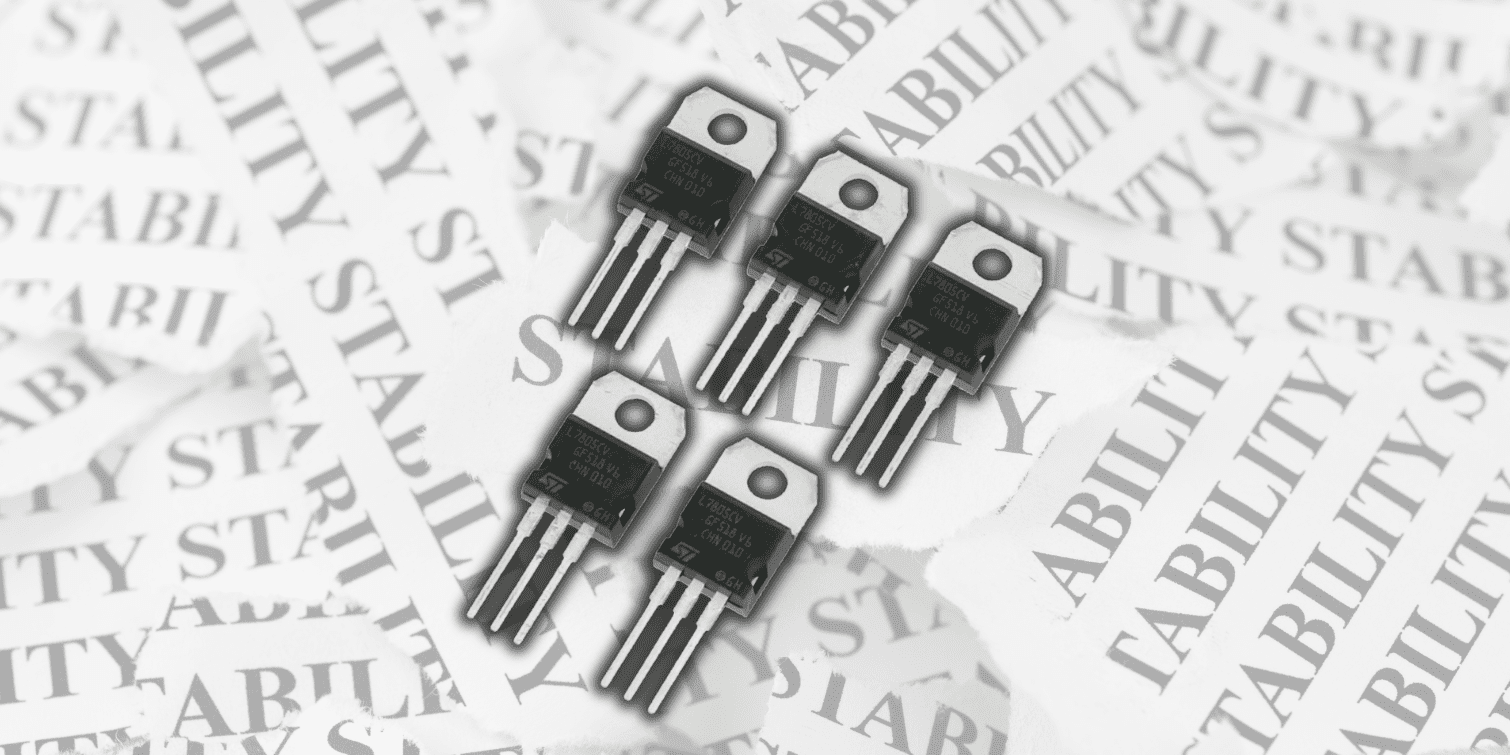

Der L7805 ist ein beliebter linearer Spannungsstabilisator, der eine stabile Ausgangsspannung von 5 V liefert. Er wird in vielen elektronischen Geräten eingesetzt und bietet eine zuverlässige Stromversorgung für Schaltungen, die eine stabile Spannung benötigen. Dank seiner Einfachheit, Zuverlässigkeit und Benutzerfreundlichkeit ist der L7805 zu einer Standardkomponente in Netzteilen und anderen Anwendungen geworden, die eine Spannungsstabilisierung erfordern. Wie ist er aufgebaut? Was sind seine elektrischen Eigenschaften und Verwendungszwecke?
Konstruktionselemente des L7805
An den Spannungseingang wird die unstabilisierte Versorgungsspannung angeschlossen. Der L7805 Chip kann eine große Bandbreite an Eingangsspannungen akzeptieren, typischerweise von 7 V bis 35 V. Diese große Bandbreite der akzeptierten Eingangsspannung ermöglicht den Einsatz in einer Vielzahl von Anwendungen, bei denen die Versorgungsspannung stark variieren kann. Der Spannungseingang ist entscheidend für die Bereitstellung von Energie, die in stabile 5 V umgewandelt wird.
Spannungsregler
Der Spannungsregler ist die Hauptkomponente des L7805, die die variable Eingangsspannung in eine stabile Ausgangsspannung umwandelt. Im Inneren der Schaltung befindet sich ein komplexer Regelkreis, der die Ausgangsspannung überwacht und den Stromfluss entsprechend anpasst, um eine konstante Spannung von 5V aufrechtzuerhalten. Dieser Stabilisierungsprozess umfasst eine Reihe von Transistoren, Widerständen und Kondensatoren, die zusammenarbeiten, um Spannungsschwankungen zu minimieren und eine stabile Stromversorgung für angeschlossene Geräte zu gewährleisten.
Schutzschaltung
Die Schutzschaltung im L7805 ist eine äußerst wichtige Komponente, die den Stromkreis vor verschiedenen Gefahren wie Überlastungen, Überspannungen und Überhitzung schützt. Diese Schutzmaßnahmen werden durch Thermodetektoren und Überstromerkennungsschaltungen realisiert. Wenn unsichere Bedingungen erkannt werden, kann die Schutzschaltung den Ausgangsstrom reduzieren oder die Stromversorgung vollständig unterbrechen, um Schäden zu vermeiden. Dies macht den L7805-Chip zuverlässig und verlängert seine Lebensdauer.
Ausgangsspannung
Der Spannungsausgang des L7805 liefert eine stabile 5 V Spannung an die angeschlossenen Geräte. Dieser Ausgang ist der Punkt, an dem die stabilisierte Spannung den nachgeschalteten elektronischen Schaltungen zur Verfügung steht. Der Ausgang ist auf geringes Rauschen und geringe Verzerrung ausgelegt, was für Anwendungen, die eine saubere und stabile Stromversorgung erfordern, entscheidend ist. Die Stabilität der Ausgangsspannung bleibt auch bei wechselnden Lasten erhalten, wodurch sich der L7805 ideal für die Versorgung empfindlicher elektronischer Komponenten eignet.
Gehäuse
Das Gehäuse des L7805 ist so konzipiert, dass es die internen Komponenten vor mechanischen Schäden und Umwelteinflüssen wie Feuchtigkeit und Verschmutzung schützt. Das Gehäuse ist außerdem so konzipiert, dass die beim Betrieb des Systems entstehende Wärme effektiv abgeleitet wird. Hohe Temperaturen können die Leistung und die Lebensdauer eines Spannungsstabilisators beeinträchtigen. Daher sind im Gehäuse oft Kühlelemente wie Kühlkörper eingebaut, um die richtige Betriebstemperatur zu halten. Dank seines robusten Gehäuses kann der L7805 unter einer Vielzahl von Umgebungsbedingungen zuverlässig arbeiten.
Elektrische Parameter
- Die Eingangsspannung reicht von 7 V bis 35 V.
- Die Ausgangsspannung beträgt 5 V.
- Ausgangsstrom bis zu 1,5 A.
- Die Toleranz der Ausgangsspannung beträgt ±2%.
- Die Betriebstemperatur reicht von 0°C bis 125°C.
- Eingebaute Schutzmaßnahmen – Überlast-, Temperatur- und Überspannungsschutz.
Anwendungen des L7805
Der L7805 wird häufig in Stromversorgungen eingesetzt, wo er die Eingangsspannung stabilisiert und eine konstante 5 V Spannung für verschiedene elektronische Geräte liefert.
Mikroprozessorsysteme und Peripheriegeräte
Der Spannungsstabilisator L7805 wird häufig in Mikroprozessorsystemen eingesetzt, um Mikroprozessoren und andere digitale Schaltungen mit einer stabilen Spannung zu versorgen. In Peripheriegeräten wie Druckern, Scannern und Tastaturen sorgt der L7805 für eine stabile Spannung, die für deren ordnungsgemäßen Betrieb unerlässlich ist.
Kommunikationssysteme, Audiosysteme und medizinische Geräte
Der L7805 wird in Kommunikationssystemen eingesetzt, wo eine stabile Versorgungsspannung für eine zuverlässige Datenübertragung entscheidend ist. In Audioschaltungen sorgt der L7805 für eine stabile Versorgungsspannung für Verstärker und andere Komponenten, was für eine hohe Klangqualität entscheidend ist. In medizinischen Geräten, die eine zuverlässige Stromversorgung benötigen, wird der L7805 eingesetzt, um die Spannung zu stabilisieren und den sicheren Betrieb der Geräte zu gewährleisten.
Batteriebetriebene Systeme
Der L7805 wird auch in Batteriesystemen eingesetzt, wo er eine instabile Batteriespannung in eine stabile 5V-Spannung umwandelt. In tragbaren elektronischen Geräten wie tragbaren Computern, Tablets und GPS-Geräten trägt der L7805 zur Aufrechterhaltung einer stabilen Versorgungsspannung bei, was für den langfristigen und zuverlässigen Betrieb dieser Geräte entscheidend ist. Mit dem L7805 können Sie eine höhere Energieeffizienz und eine längere Akkulaufzeit erreichen.
Stromversorgung für LED-Beleuchtung und DIY-Projekte
L7805 Preis und Nutzerbewertungen
Der Preis des L7805 liegt zwischen 0,25 € und 1,00 €, je nach Anbieter und Anzahl der bestellten Einheiten. Der L7805 hat positives Feedback von Anwendern erhalten, sowohl von professionellen als auch von Amateur-Elektronikern. Die Benutzer loben seine Zuverlässigkeit, Benutzerfreundlichkeit und Wirksamkeit bei der Spannungsstabilisierung.
In Bewertungen werden häufig seine Robustheit und seine Fähigkeit hervorgehoben, unter einer Vielzahl von Umgebungsbedingungen zu arbeiten. Viele Nutzer schätzen auch den erschwinglichen Preis, der das Gerät einem breiten Publikum zugänglich macht.
L7805 Anschlüsse
Pin-Nummer | Pin-Name | Beschreibung der Funktionen |
|---|---|---|
1 | Input | Eingang der unstabilisierten Versorgungsspannung. |
2 | Ground | Systemgewicht. |
3 | Output | 5 V stabilisierter Spannungsausgang. |
Pinout Beschreibung
- Input (Pin 1) ist der Eingang der unstabilisierten Versorgungsspannung, die von 7 V bis 35 V reichen kann.
- Ground (Pin 2) ist die Schaltkreismasse, mit der die Erdung verbunden ist.
- Output (Pin 3) ist ein 5 V stabilisierter Spannungsausgang, der angeschlossene Geräte mit Strom versorgt.
