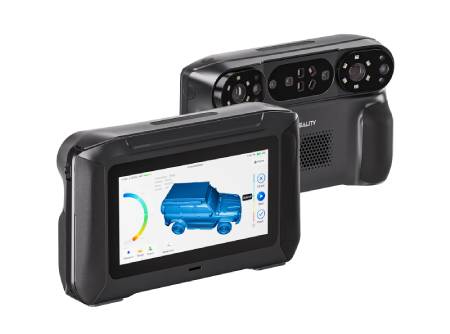

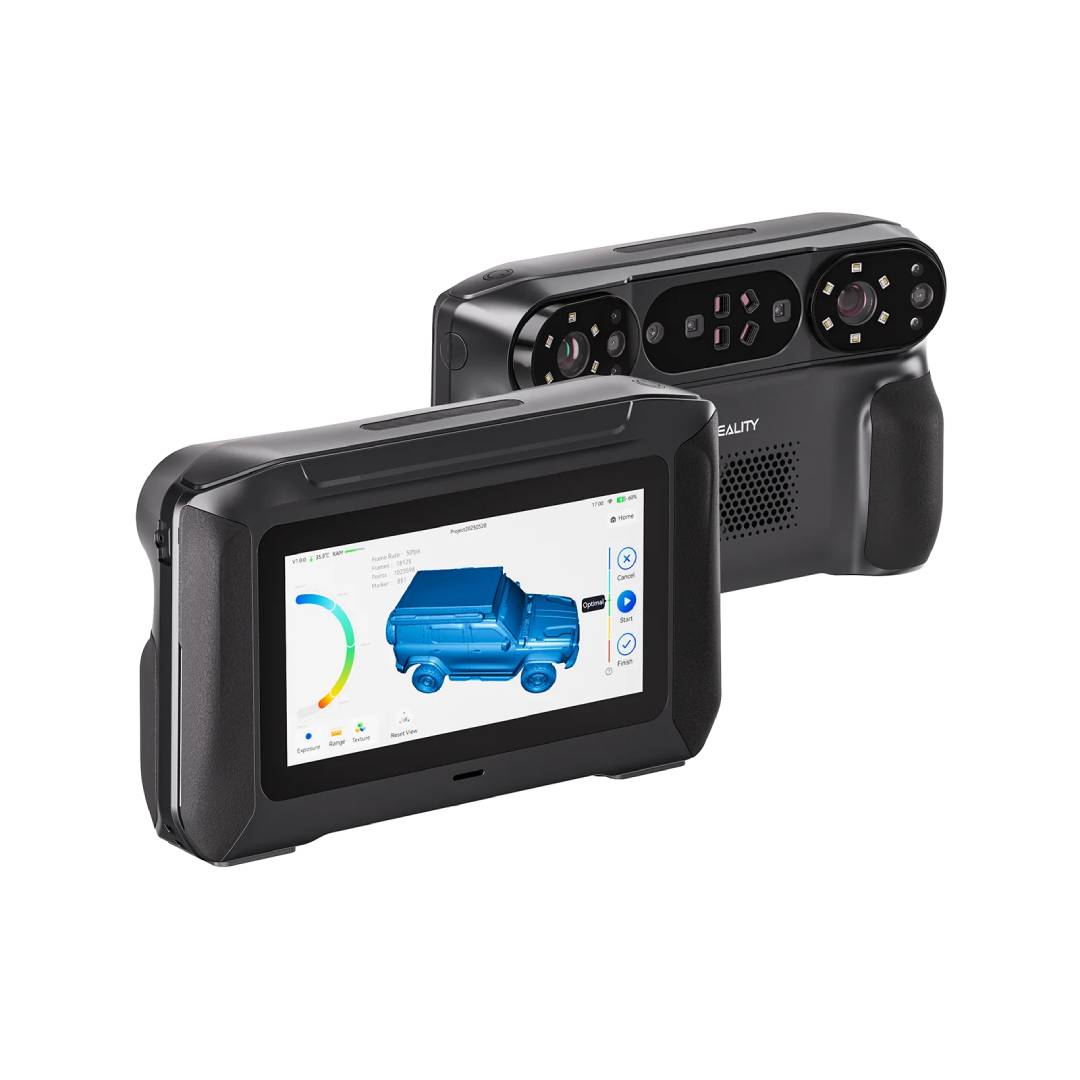

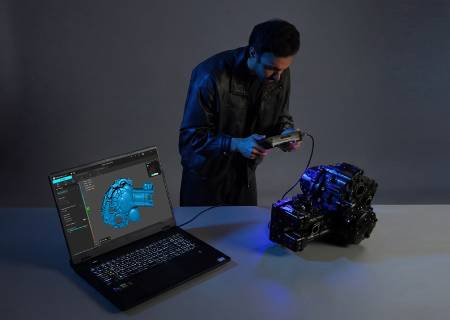

3D-Scanner - Creality Sermoon P1

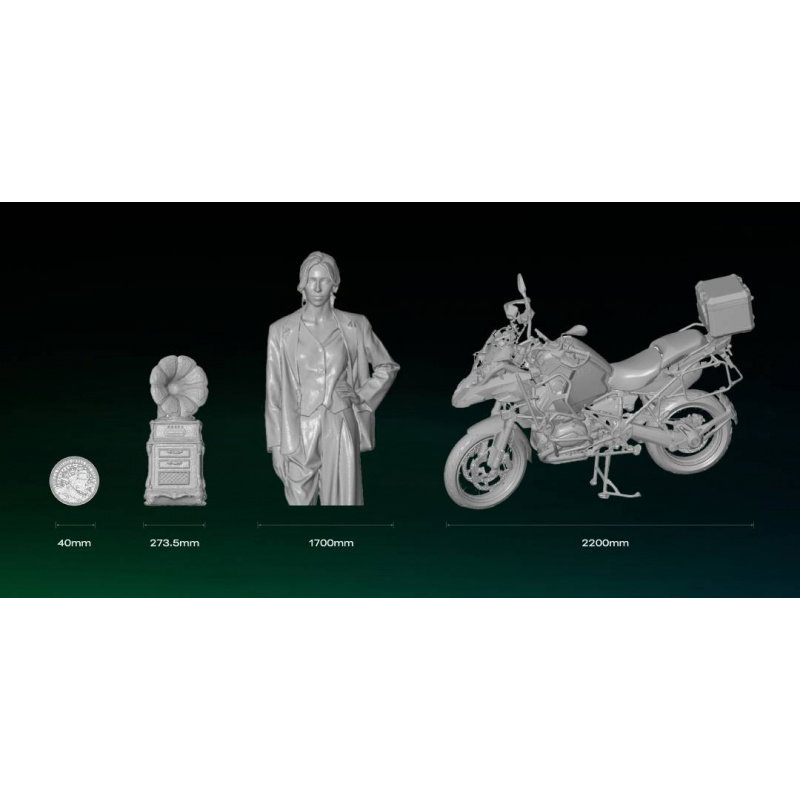

In technischen Anwendungen ist neben der Darstellung des generierten 3D-Modells auch dessen maßliche Übereinstimmung mit dem physischen Objekt wichtig. Im Blaulasermodus erreicht der Sermoon P1 eine Genauigkeit von bis zu 0,02 mm und eine volumetrische Genauigkeit von 0,02 mm + 0,06 mm/m³. Dadurch eignet er sich für Reverse Engineering, Maßprüfung und die Konstruktion von Bauteilen, die in bestehende Strukturen passen. Die 3D-Auflösung im Lasermodus reicht von 0,05 mm bis 2 mm , sodass die Datendetails an die Größe des gescannten Elements angepasst werden können. Mit dem Blaulasersystem können Sie Objekte ab einer Größe von 5 x 5 x 5 mm bearbeiten, während die maximal unterstützte Scangröße 4000 x 4000 x 4000 mm beträgt. Die Kombination aus präzisem Laserscanning und dem weiten Sichtfeld des NIR-Modus ermöglicht den Einsatz eines einzigen Geräts sowohl für kleine technische Bauteile als auch für deutlich größere Strukturen.

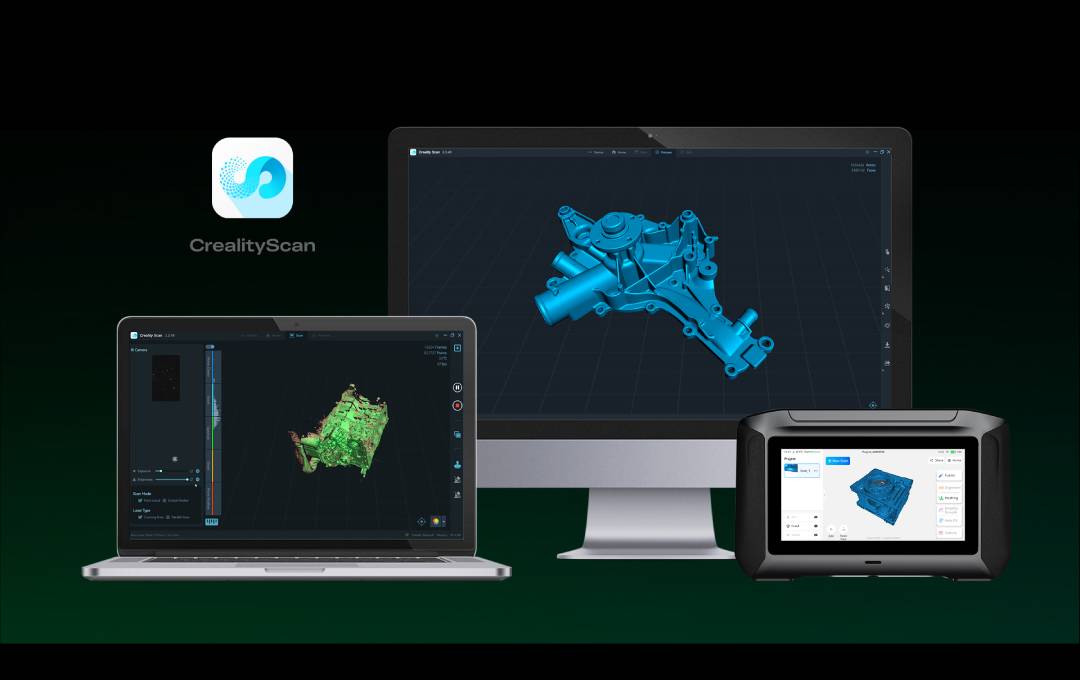

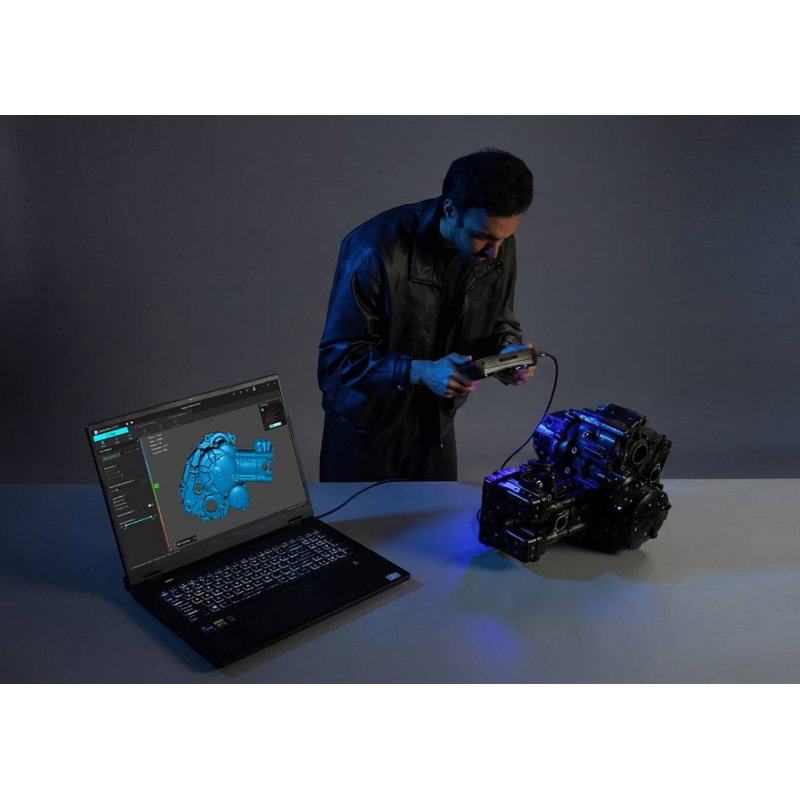

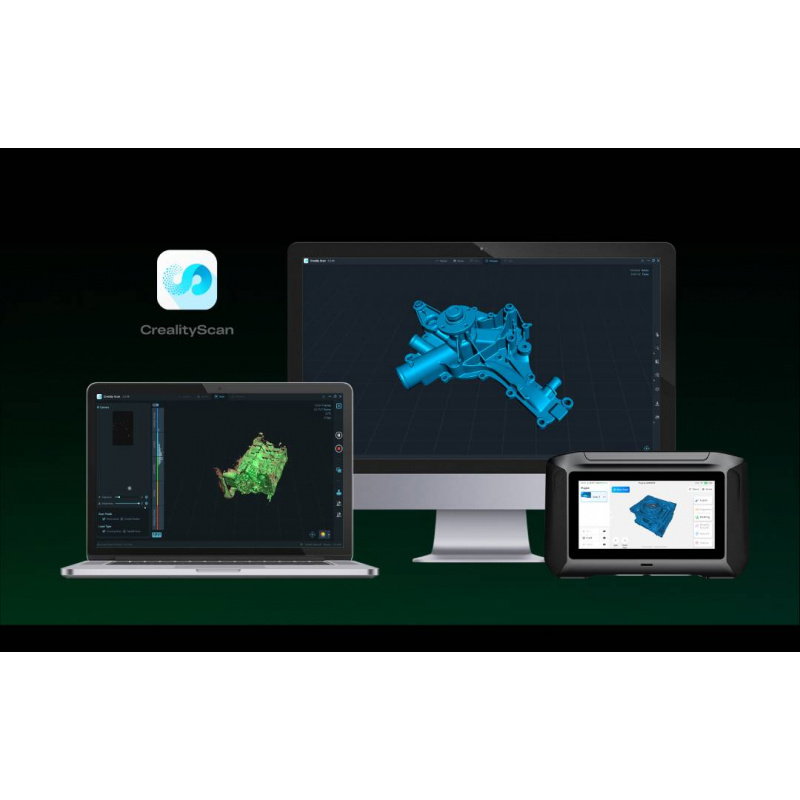

Die Verarbeitung der großen Punktmenge erfolgt durch einen 8-Kern-Qualcomm-Prozessor mit bis zu 3,36 GHz Taktfrequenz , einen Adreno 740 Grafikchip und FPGA-Hardwarebeschleunigung. Das Gerät verfügt über 24 GB LPDDR5X-Arbeitsspeicher und 256 GB UFS 4.0-Speicher , sodass Daten gespeichert und verarbeitet werden können, ohne sie sofort auf einen Computer übertragen zu müssen. Die integrierte Software unterstützt Kalibrierung, Scannen, Punktwolken-Zusammenführung, Multi-Scan-Matching, Vernetzung und Farbtexturierung . Bei der Arbeit mit einem Computer kann CrealityScan 4 unter Windows und macOS verwendet werden. Die verarbeiteten Daten lassen sich anschließend in Reverse-Engineering-, Konstruktions- und Inspektionsprogramme wie QuickSurface und Geomagic Design X übertragen. Die WLAN-7- Konnektivität ermöglicht eine schnelle drahtlose Datenübertragung. Für Projekte, bei denen maximale Stabilität und Geschwindigkeit Priorität haben, empfiehlt sich eine kabelgebundene Verbindung .

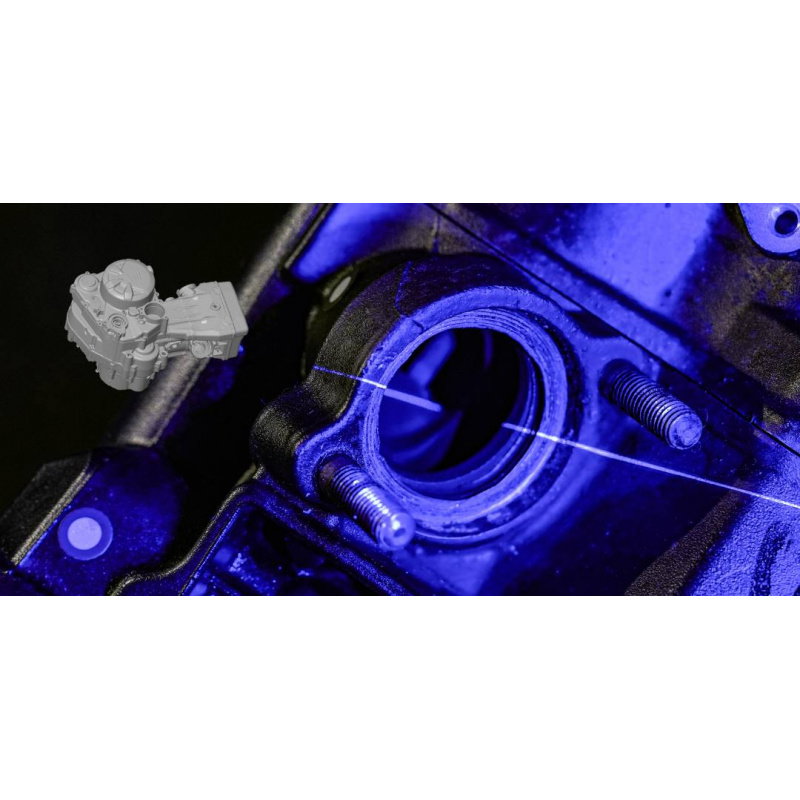

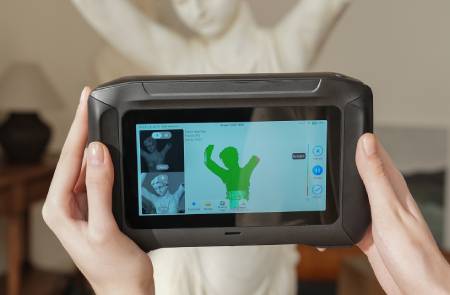

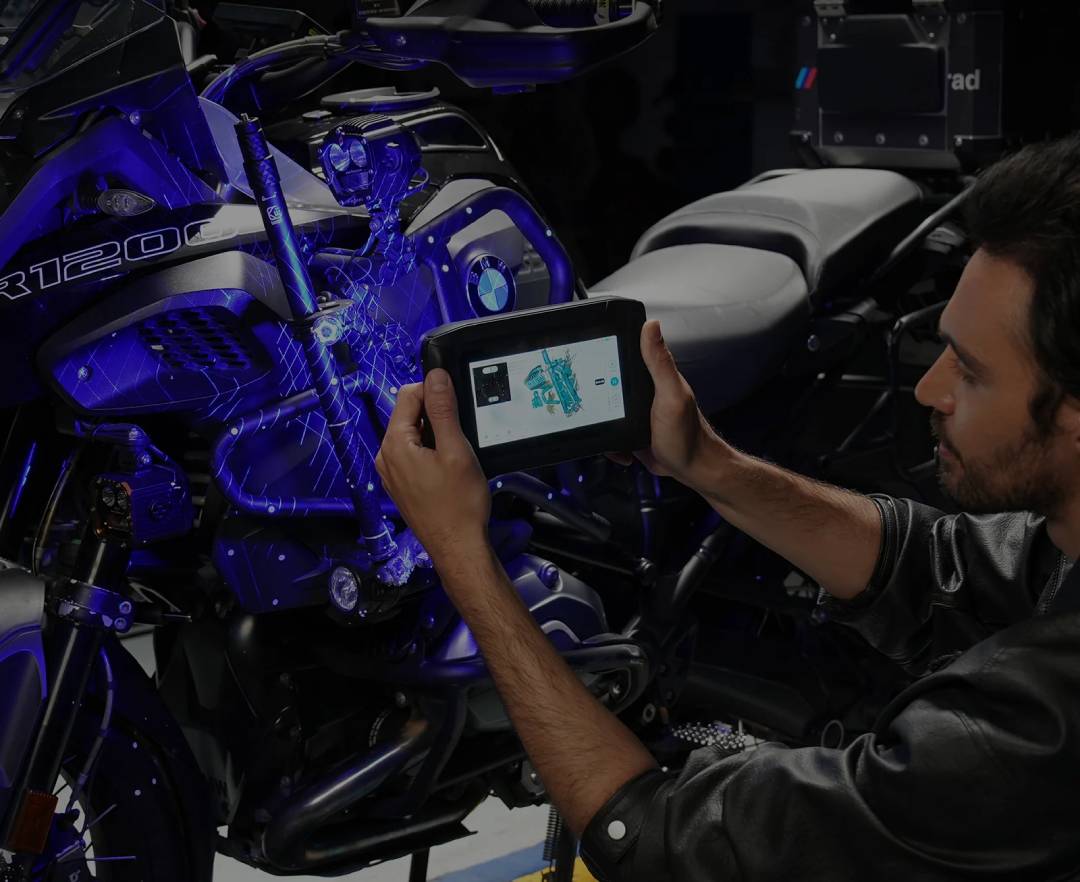

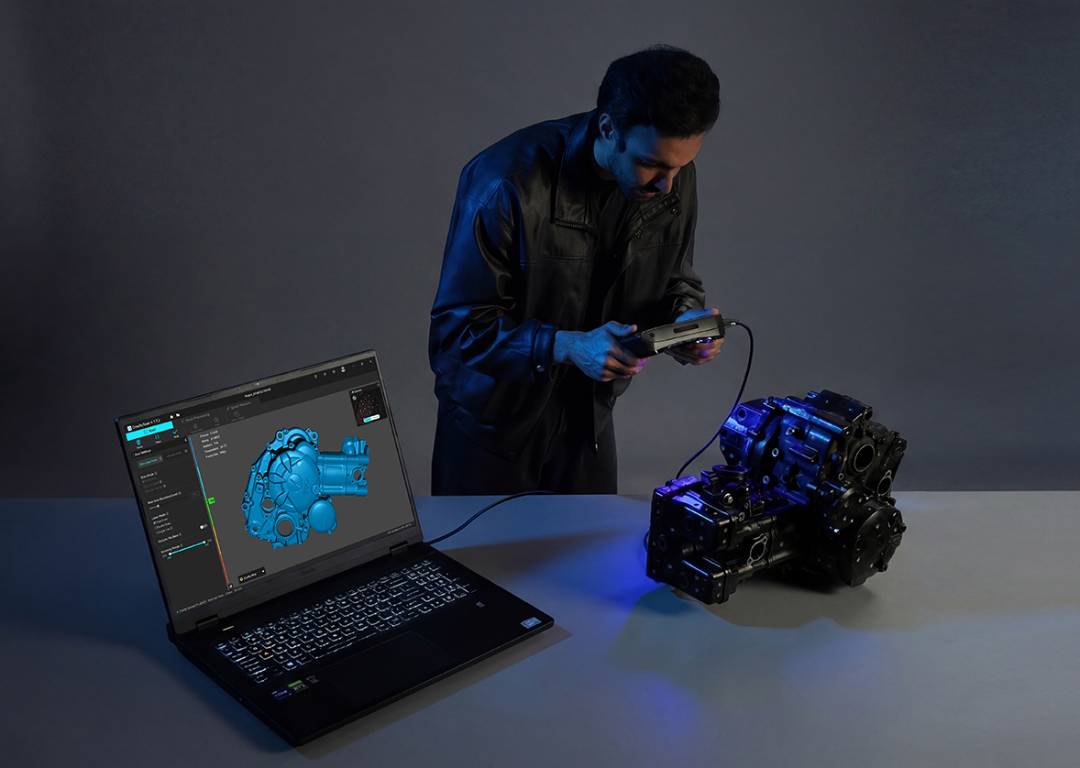

Viele herkömmliche 3D-Scanner haben Schwierigkeiten mit sehr dunklen, glänzenden oder metallischen Oberflächen, weshalb vor der Messung oft ein spezielles Mattierungsspray aufgetragen wird. Der Sermoon P1 hingegen scannt schwarze und metallische Objekte ohne Spray , wodurch die Vorbereitungszeit verkürzt und der Bedarf an anschließender Oberflächenreinigung reduziert wird. Dies ist besonders wichtig für Automobilteile, Maschinenkomponenten, Werkzeuge, Formen und Objekte, die nicht mit zusätzlichen Substanzen beschichtet werden dürfen. Die RGB-Kamera mit Global Shutter, der Qualcomm ISP-Chip und die weiße Zusatzbeleuchtung ermöglichen zudem die Erfassung farbiger Texturen , sodass das Modell nicht nur die Geometrie, sondern auch die Oberflächenstruktur präzise wiedergibt. Das Design ist außerdem für den Einsatz bei hellem Licht ausgelegt – der Einzellinien- und der 22-Linien-Kreuzmodus unterstützen Beleuchtungsstärken bis zu 100.000 Lux und erweitern so den Einsatzbereich des Scanners über kontrollierte Messumgebungen hinaus.
