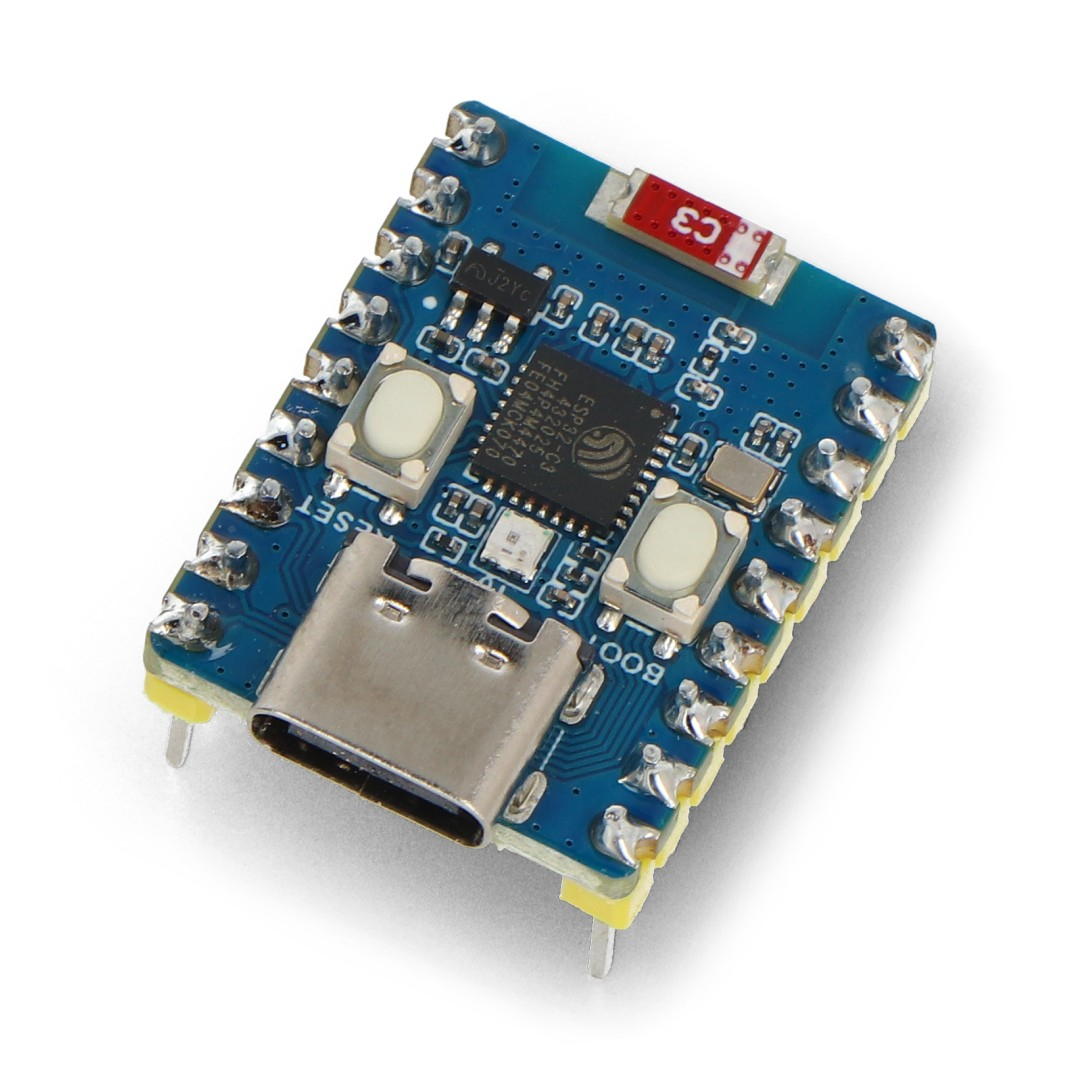

Produktbeschreibung: ESP32-C3-Zero – WiFi/Bluetooth-Entwicklungsboard – mit Anschlüssen – ESP32-C3FN4 – Waveshare 25532
Das ESP32-C3-Zero ist ein Mini-Entwicklungsboard basierend auf dem ESP32-C3FN4 -Chip. Es verfügt über einen 32-Bit-RISC-V- Single-Core-Prozessor mit einer Taktfrequenz von bis zu 160 MHz. Dank WLAN- und Bluetooth- Unterstützung lassen sich drahtlose Anwendungen einfach entwickeln. Das Board bietet 400 KB SRAM, 384 KB ROM und 4 MB Flash-Speicher . Es ist mit einer 2,4-GHz-Keramikantenne, einem CAT6219-330TD-GT3-LDO-Spannungsregler, TX- und RX- LEDs sowie Reset- und Firmware-Download-Tasten ausgestattet. Es besitzt einen USB-Typ-C-Anschluss und 15 konfigurierbare GPIO-Pins. Das ESP32- C3 -Zero ist als verlötete Version erhältlich, eine pinlose Variante ist ebenfalls verfügbar. Das Board unterstützt die Programmiersprachen C/C++ und MicroPython und ist somit mit Umgebungen wie der Arduino IDE und ESP-IDF kompatibel. Mit einem umfassenden Angebot an Entwicklungswerkzeugen und Tutorials, die Ihnen den Einstieg erleichtern, ist es das ideale Werkzeug für Designer und Ingenieure, die IoT-Anwendungen und andere Projekte im Bereich der drahtlosen Kommunikation entwickeln.
ESP32-C3-Zero - WiFi / Bluetooth Entwicklungsboard - mit Anschlüssen - ESP32-C3FN4 - Waveshare 25532.
Entwicklungsboard basierend auf dem ESP32-C3FN4-System.Hauptmerkmale des Entwicklungsboards
- Der ESP32-C3FN4 ist mit einem 32-Bit-Single-Core-RISC-V-Prozessor ausgestattet und bietet eine Frequenz von 160 MHz.
- Unterstützt 2,4-GHz-WLAN und Bluetooth 5 und ermöglicht so die drahtlose Kommunikation.
- Es bietet 400 KB SRAM, 384 KB ROM und 4 MB Flash-Speicher.
- Flexible Taktoptionen, unabhängige Modul-Leistungseinstellungen und andere Steuerungsfunktionen gewährleisten einen geringen Stromverbrauch in einer Vielzahl von Szenarien.
- Es wird über USB-C angeschlossen und verfügt über einen konfigurierbaren 15-poligen GPIO-Anschluss.
- Unterstützt mehrere Kommunikationsschnittstellen, darunter 3 x SPI, 1 x I2C, 2 x UART, 1 x I2S, 2 x ADC usw.
Anwendungsbereiche des ESP32-C3-Zero-Boards
- Entwicklung von IoT-Anwendungen dank WLAN- und Bluetooth-Unterstützung.
- Projekte im Bereich der drahtlosen Kommunikation, wie z. B. Fernsteuerung von Geräten, Datenübertragung und Überwachung.
- Prototyping und Entwicklung von SMD-Anwendungen dank der Möglichkeit des direkten Lötens auf Trägerplatinen.
- Erstellen Sie Projekte mit den Programmiersprachen C/C++ oder MicroPython, unterstützt durch umfangreiche Entwicklungsressourcen und Tutorials.
Für detailliertere Informationen zum Produkt konsultieren Sie bitte die Bedienungsanleitung auf der Website des Herstellers.
ESP32-C3FN4 Mikrocontroller
Das Herzstück des Geräts ist der integrierte Mikrocontroller ESP32-C3FN4 mit einem 32-Bit-RISC-V- Einkernprozessor, der mit bis zu 160 MHz getaktet werden kann. Dieser Mikrocontroller bietet ausreichend Rechenleistung für die Datenverarbeitung, die Verwaltung drahtloser Kommunikation und die Ausführung komplexer Aufgaben. Dank seines geringen Stromverbrauchs eignet er sich ideal für Anwendungen, bei denen Mobilität und Energieeinsparung entscheidend sind.
Umfangreiche Programmiermöglichkeiten
Das Entwicklungsboard bietet umfangreiche Programmiermöglichkeiten und ist mit verschiedenen Entwicklungsumgebungen kompatibel , was Flexibilität bei der Softwareentwicklung ermöglicht. Die Programmierung wird durch gängige Umgebungen wie die Arduino IDE, ESP-IDF, MicroPython und CircuitPython unterstützt.
Das Board unterstützt die Programmiersprachen C/C++ und MicroPython.

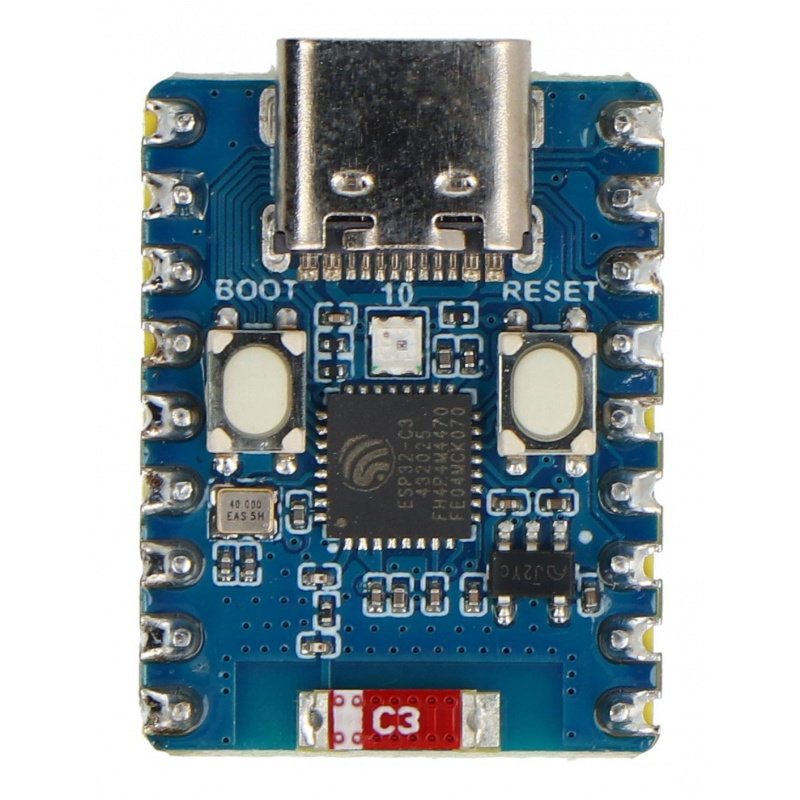

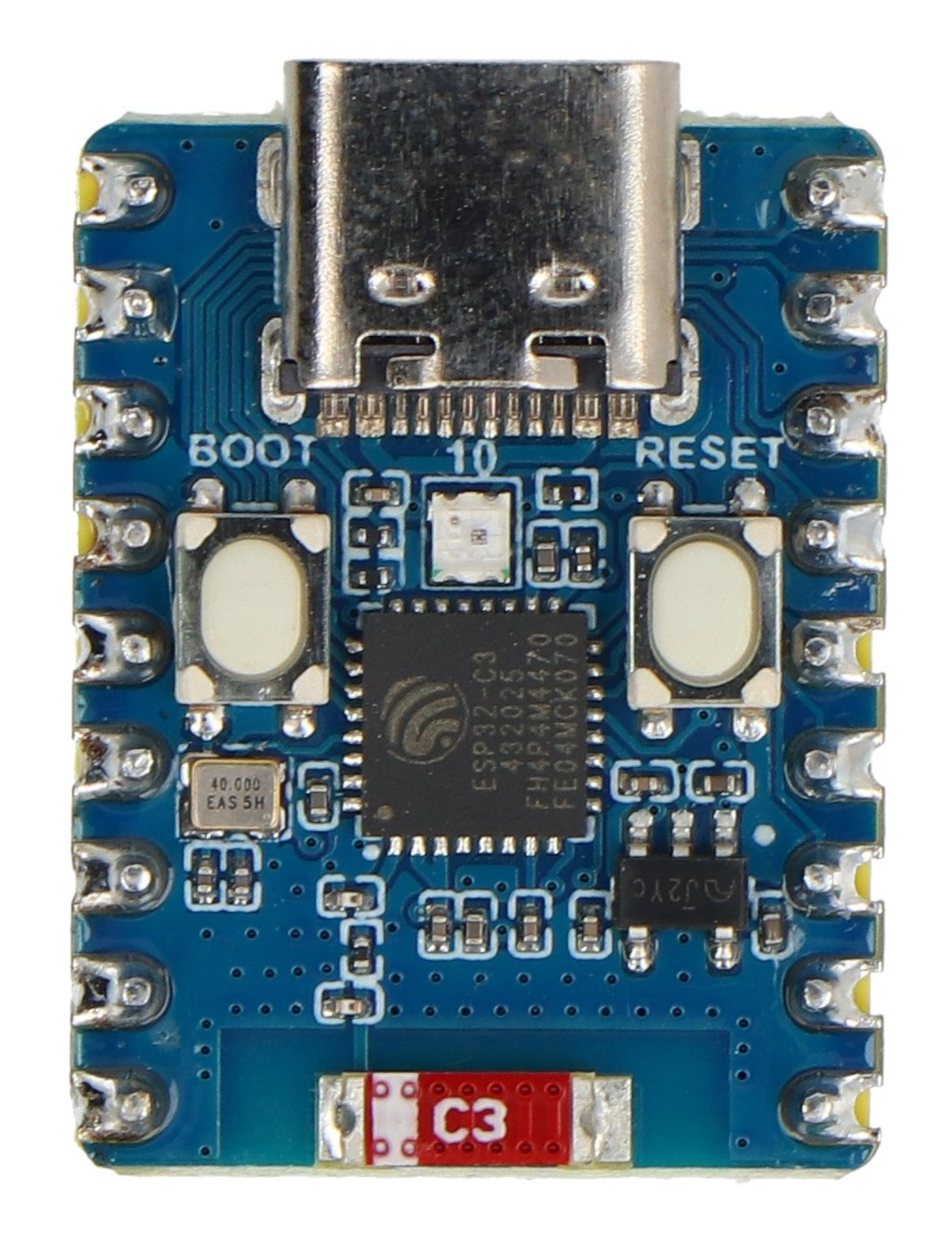

Anordnung der Bauteile auf der Platine.
Komponentenanordnung auf der Platine
- USB-C-Anschluss
- BOOT-Taste
- RESET-Taste
- WS2812 RGB-Diode
- CAT6219-330TD-GT3 Linearer Spannungsregler
- ESP32-C3FN4 Einkernprozessor
- 2,4-GHz-Keramikantenne
ESP32-C3-Zero Board-Spezifikationen
- Produzent: Waveshare
- Modell: ESP32-C3-Zero
- Mikrocontroller: ESP32-C3FN4
- Prozessor: Einkern-RISC-V-32-Bit-Prozessor, 160 MHz
- Drahtlose Konnektivität: WLAN 2,4 GHz, Bluetooth 5 (LE)
- Speicher: 400 KB SRAM, 384 KB ROM, 4 MB Flash
- Kommunikationsschnittstellen: 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC

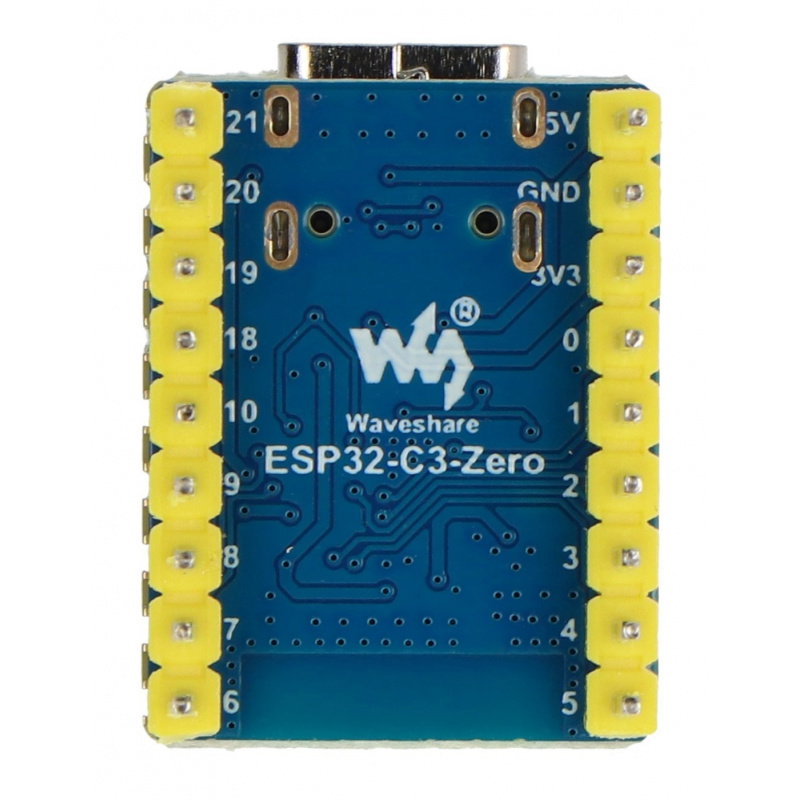

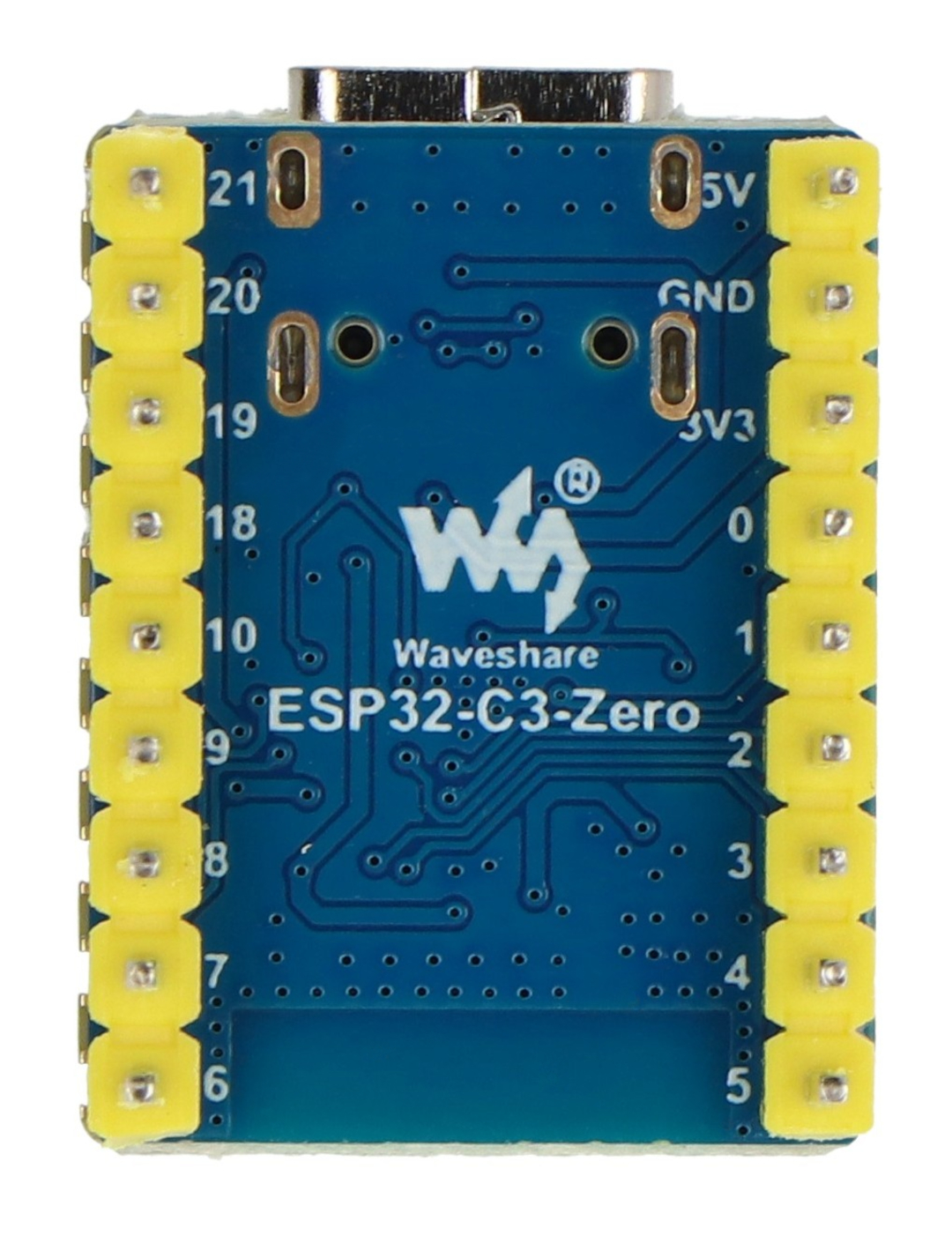

- GPIO: 15 Pins
- USB-Anschluss: USB-C
- Eingebaute Antenne: Ja, Keramikantenne
- Programmierung: CircuitPython, MicroPython, Arduino IDE und ESP-IDF
- Platine mit werkseitig verlötetem Stecker
- Abmessungen: 23,5 x 18 mm
Abmessungen der ESP32-C3-Zero-Platine.
