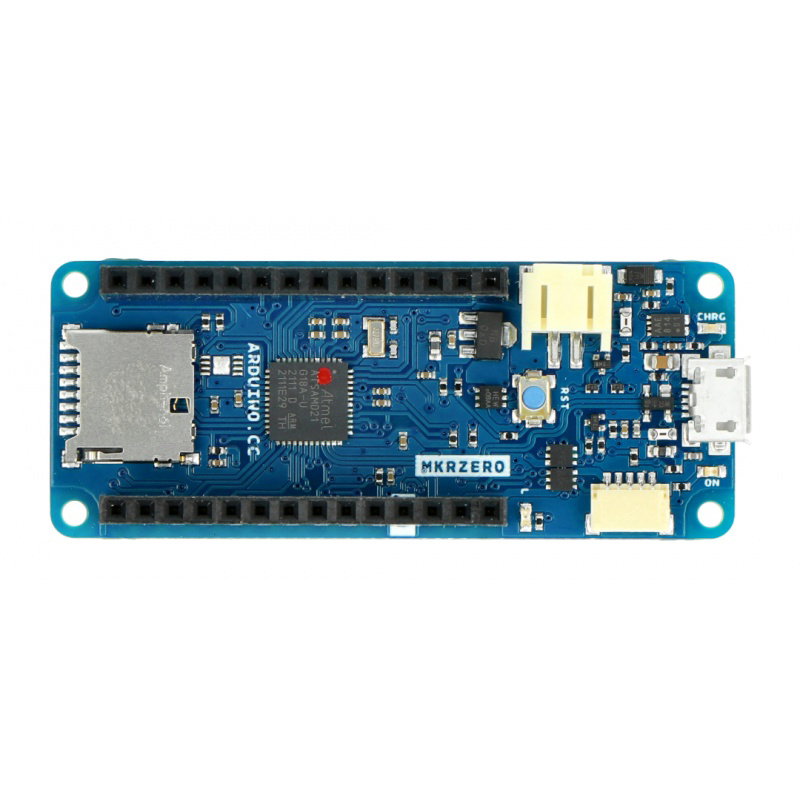

Produktbeschreibung: Arduino MKR Zero ABX00012 - SAMD21 - mit Anschlüssen
Das Modul basiert auf der Atmel SAMD21 MCU . Ausgestattet mit einem Cortex M0+ Kern . Es verfügt über 22 digitale Ein-/Ausgänge, 12 PWM-Kanäle (z. B. zur Motorsteuerung) und 7 analoge Eingänge mit einer Auflösung von 8/10/12 Bit. Das Modul hat auch einen analogen 10-Bit- DAC-Ausgang . Es wird mit einem 48-MHz-Taktsignal und einem RTC-Takt von 32,768 MHz getaktet . Das System ermöglicht es Ihnen, Musikdateien über die SPI-Schnittstelle abzuspielen. Die Ausgänge arbeiten mit einer Spannung von 3,3 V. Das Modul kann mit einem Li-Pol 1S 3,7 V Akku mit einer Mindestkapazität von 700 mAh betrieben oder bei externer Stromversorgung des Moduls aufgeladen werden.

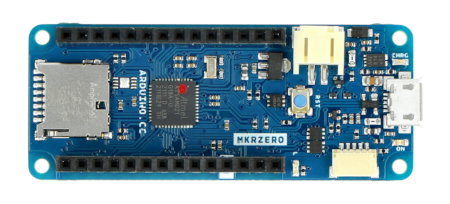

Gegenstand des Verkaufs ist das Original-Arduino-Produkt, Botland ist der offizielle Distributor dieser Firma . Haupteigenschaften
Nachfolgend sind einige Merkmale aufgeführt, die Arduino-Module von anderen programmierbaren Boards unterscheiden.
| Name | Beschreibung |
|---|---|
| Bootloader installiert | Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich ein passendes Micro-USB-Kabel und eine Software von der Herstellerseite . |

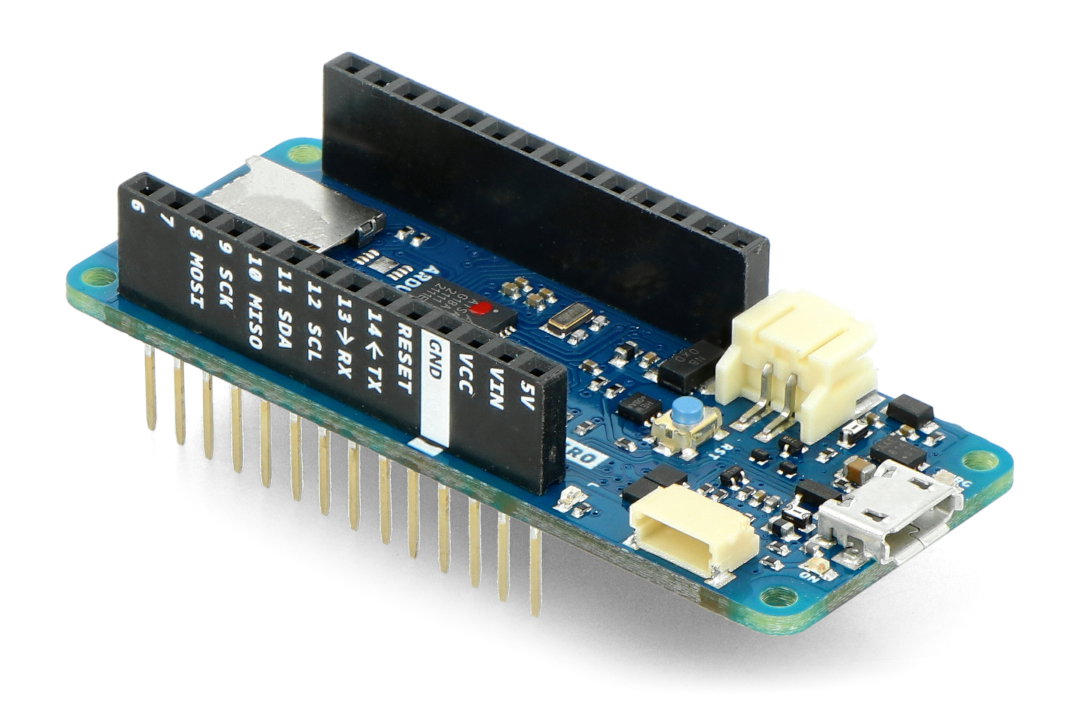

| Kleine Größe | Diese Version zeichnet sich durch eine geringe Größe aus: 61,5 x 25 mm. Es hat gelötete Stecker auf der Unterseite und Buchsen auf der Oberseite. |
| Digitale Ausgänge | 22 digitale Ein-/Ausgänge ermöglichen ua Steuerung von LEDs, Relais und Lesen der Tastenzustände. |
| Aktuelle Effizienz | Die maximale Stromausbeute einer einzelnen Leitung beträgt 7 mA. |
| PWM- Ausgänge | 12 PWM-Ausgänge ermöglichen beispielsweise die Steuerung der Motoren und der Helligkeit der LEDs. |
| Analoge Eingänge | 7 Eingänge unterstützt ua der eingebaute Analog-Digital-Wandler mit einer Auflösung von bis zu 12 Bit Sensoren mit Analogausgang. |
| Serielle Kommunikation | Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C und SPI. |
| Eingebauter Speicher | Das Atmel SAMD21-System wird mit einem Signal mit einer Frequenz von 48 MHz getaktet, verfügt über 256 KB Flash-Speicher und 32 KB SRAM-Speicher. |
| 5V Stromversorgung microUSB / 3,7-V-Batterie | Um den Arduino mit Strom zu versorgen, können Sie ein 5-V-Netzteil mit einem microUSB-Anschluss oder einen 3,7-V-Li-Pol-1S- Akku mit einer Mindestkapazität von 700 mAh verwenden. |
| Aufladen von Li-Pol-Akkus | Das Modul hat die Funktion, Batterien mit einer Spannung von bis zu 4,2 V mit einer Intensität von 350 mAh zu versorgen. |
| Eingebaute LEDs | Die angeschlossene LED an Pin 32 ermöglicht das Debuggen einfacher Programme. |
| Abspielen von Audiodateien | Das Modul ermöglicht das Abspielen von Musikdateien über die SPI-Schnittstelle ( SPI1 ). |
Erster Lauf Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt. |
Spezifikation des Arduino MKR Zero ABX00012 - SAMD21
- Versorgungsspannung: 3,7 V bis 5 V
- 3,3 V und 5 V Stiftkapazität: 600 mA
- Atmel SAMD21-Chip
- Abspielen von Musikdateien
- Kern: Cortex-M0
- Maximale Taktfrequenz: 48 MHz
- SRAM-Speicher: 32 kB
- Flash-Speicher: 256 KB
- E/A-Anschlüsse: 22
- PWM-Ausgänge: 12
- Anzahl der analogen Eingänge: 7 (Kanäle des A/C-Wandlers mit einer Auflösung von bis zu 12 Bit)
- 1 analoger Ausgang
- Serielle Schnittstellen: UART, SPI, I2C
- Externe Interrupts
- MicroUSB-Buchse
- JST-Buchse, Raster 2,00 mm
- Zusätzlicher I2C-Port
- Fliesengröße: 61,5 x 25 mm
Arduino MKR Zero ABX00012 - SAMD21 - mit Anschlüssen.
Bei der Installation von Software, die von einer anderen als der auf der Rückseite des Moduls beschriebenen Quelle heruntergeladen wurde, erhält der Benutzer eine Meldung über einen nicht autorisierten Lieferanten der Karte. Es kann mit einem Klick abgebrochen werden und die Umgebung funktioniert ordnungsgemäß. Wir achten darauf, dass alle mit dem Arduino-Symbol gekennzeichneten Boards original sind und aus einer Hand stammen – das können Sie anhand der Liste der autorisierten Distributoren herausfinden. |

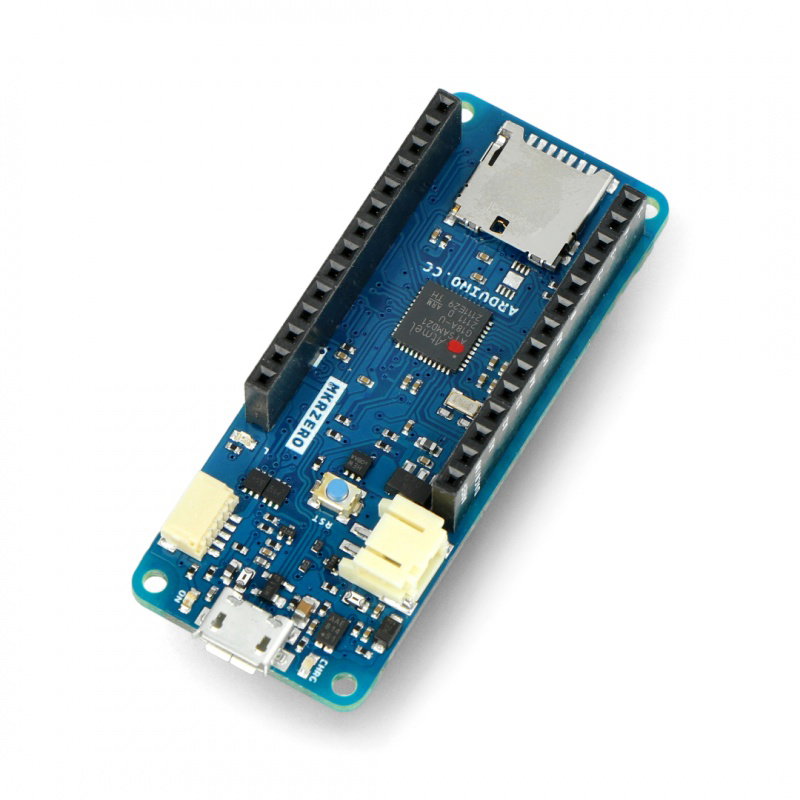

Arduino MKR Zero ABX00012 - SAMD21 - mit Anschlüssen
Arduino MKR Zero ABX00012 mit Atmel SAMD21 MCU-Prozessor und gelöteten Anschlüssen ist ein praktisches, universelles Board, das Sie in verschiedenen elektronischen Projekten verwenden können. Es eignet sich beispielsweise perfekt als Element von Robotern, Steuerungen oder selbst erstellten elektronischen Geräten sowie als Teil eines größeren Gebäudeautomationssystems.
Das Board ist mit USB-, I2C-, UART- und SPI-Schnittstellen und einem Micro-SD-Kartenanschluss ausgestattet. Darüber hinaus verfügt er über zwölf PWM-Kanäle und eine eingebaute Echtzeituhr RTC 32,768 MHz.

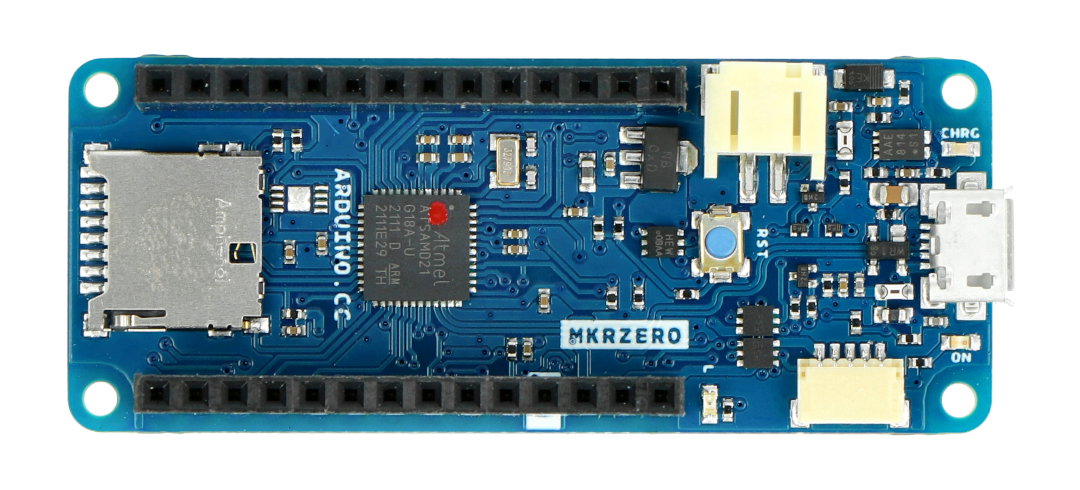

Original Arduino MKR Zero ABX00012 Platine
Bei dem angebotenen Produkt handelt es sich um ein vollständig originales Arduino MKR Zero-Board – indem Sie sich dafür entscheiden, unterstützen Sie die Entwicklung der Plattform und die von den Entwicklern durchgeführten Bildungsaktivitäten. Unser Angebot umfasst auch viele andere Original-Arduino-Produkte, darunter Leonardo-, Uno-, Mega-, Micro- und Pro-Mini-Boards, sowie eine Reihe nützlicher Zubehörteile.
Darüber hinaus bieten wir auch Erweiterungen vom Typ Shield und Arduino-kompatible Boards anderer Hersteller an, darunter Seeedstudio, Adafruit, DFRobot oder SparkFun.
