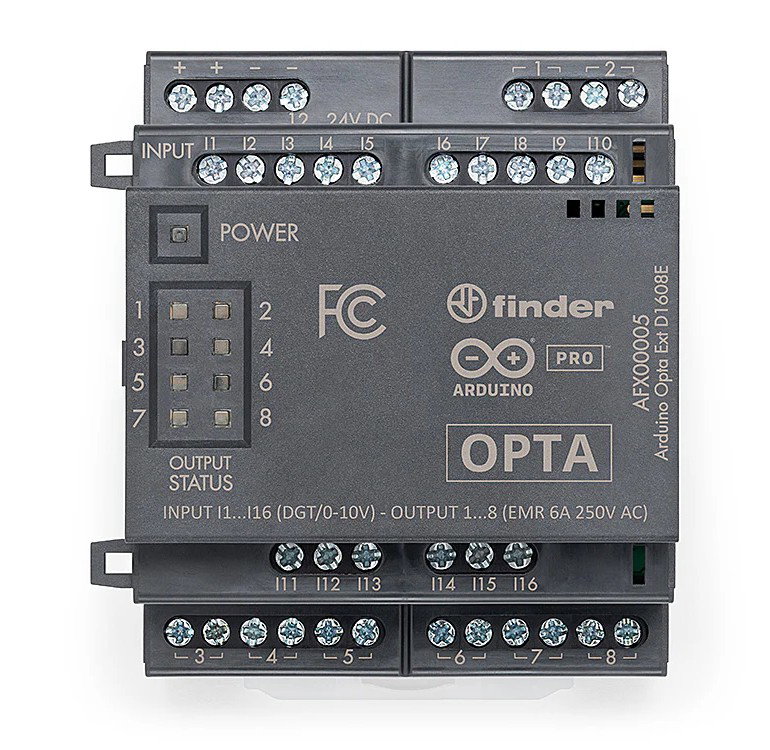

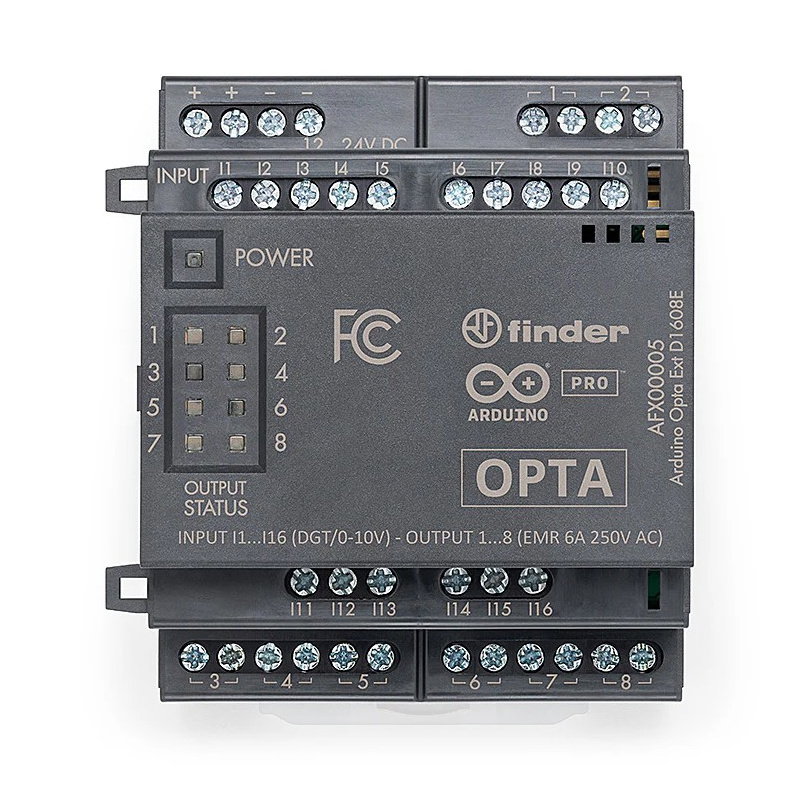

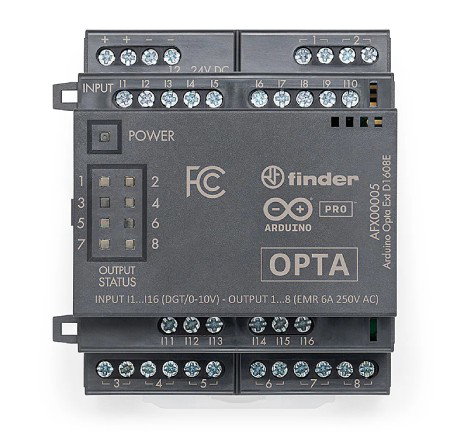

Arduino Pro Opta Ext D1608E - Erweiterungsmodul für Arduino Opta - AFX00005
Das Arduino Pro Opta Ext D1608E ist ein Erweiterungsmodul für das Arduino Opta System und bietet 16 programmierbare Spannungseingänge und 8 elektromechanische 250 V AC / 6 A Relais. Das Modul lässt sich einfach auf einer DIN-Schiene montieren und erweitert die Möglichkeiten des Opta-Systems, indem es die Integration in Maschinen und Anlagen ermöglicht. Ideal für industrielle Anwendungen, Gebäudeautomatisierung und Echtzeitüberwachung. Es unterstützt die Programmierung in Arduino IDE und IEC 61131-3 PLC IDE.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Arduino Pro Opta Ext D1608E Erweiterungsmodul für Arduino Opta - AFX00005.
Das Erweiterungsmodul Arduino Pro Opta Ext D1608E ist ein Gerät, das die Möglichkeiten Ihres Arduino Opta-Systems erheblich erweitert. Es bietet 16 neue Spannungseingänge, die als digital oder analog programmiert werden können, und 8 elektromechanische 250 V AC / 6 A Relais zur Steuerung von Maschinen und Geräten. Das Modul ist leicht zu installieren - es wird einfach neben der Opta-Basiseinheit auf einer DIN-Schiene montiert und die neuen Ein- und Ausgänge werden zu nativen Systemressourcen. Es ist ideal für die Erweiterung industrieller Automatisierungssysteme, Echtzeitüberwachung und Fernverwaltung. Dank der umfassenden Unterstützung für das Arduino-Ökosystem und der Kompatibilität mit der IEC 61131-3 PLC IDE ist es ein zugängliches Werkzeug für Profis und Hobbyisten. Das Modul unterstützt eine breite Palette von Programmiersprachen und ermöglicht die Integration in die Arduino-Cloud.
Arduino Pro Opta Ext D1608E Erweiterungsmodul für Arduino Opta - AFX00005.
Botland ist offizieller Distributor der Entwicklungsplattform Arduino in Polen. Wir bieten eine große Auswahl an Boards, Modulen und Zubehör dieser populären Marke sowie Tutorials und eine Wissensdatenbank für Anwender. Alle gezeigten Arduino-Produkte sind Originalware.
Das Erweiterungsmodul ist für die Arbeit mit Arduino Opta PLCs konzipiert.
Die wichtigsten Merkmale des Arduino Pro Opta Ext D1608E
- 16 programmierbare Spannungseingänge: können als digital oder analog programmiert werden, ideal für den Anschluss an Sensoren
- 8 elektromechanische Relais (250 V AC / 6 A): ermöglichen die Steuerung von Geräten mit hohem Stromverbrauch
- Modul für die Montage auf DIN-Schiene: einfache Installation im Automatisierungssystem, spart Platz und sorgt für Ordnung in der Installation
- Kompatibel mit dem Arduino-Ökosystem: vollständig in die Arduino-IDE und optional in die IEC 61131-3 PLC-IDE integriert, ermöglicht die Programmierung in gängigen Sprachen
- Erweiterbar: bis zu 5 Erweiterungsmodule können an ein einziges Opta-System angeschlossen werden, wodurch die Anzahl der Ein- und Ausgänge flexibel an die Projektanforderungen angepasst werden kann
- Industrielle Zuverlässigkeit: Der Betrieb über einen weiten Temperaturbereich (-20°C bis 50°C) ermöglicht einen zuverlässigen Betrieb in rauen industriellen Umgebungen
Wie kann ich mit dem Arduino Pro Opta Ext D1608E arbeiten?
- Montage auf DIN-Schiene: Setzen Sie das Modul auf eine DIN-Schiene und stellen Sie sicher, dass es sicher montiert ist. Das Modul wird mit den entsprechenden Halterungen für eine schnelle und sichere Montage geliefert.
- Anschluss an die Basiseinheit - nach der Montage des Moduls schließen Sie es direkt an den Arduino Opta an. Dank der Snap-on-Funktion erkennt das Modul automatisch die Verbindung und beginnt, als Erweiterung des Systems zu arbeiten.
- Programmierung - um mit der Programmierung zu beginnen, verwenden Sie die Arduino IDE oder die IEC 61131-3 PLC IDE, je nach Ihrer Vorliebe. Sie können mit einfachen Programmen beginnen oder die vorgefertigten Beispiele und Bibliotheken verwenden, die im Arduino-Ökosystem verfügbar sind.
- Testen und Konfigurieren - Überprüfen Sie nach der Programmierung die E/A- und Relaiskonfiguration. Stellen Sie sicher, dass die neuen E/As vom System erkannt werden und wie vorgesehen funktionieren.
Die Erweiterung lässt sich dank der Snap-on-Funktion einfach an die Steuerung anschließen.
Nach dem Herunterladen der SPS-IDE folgen Sie dem im Benutzerhandbuch beschriebenen Installationsprozess.
Programmierung des Moduls
Das Arduino Pro Opta Ext D1608E ermöglicht die Programmierung in der Arduino-IDEdie vorgefertigte Skizzen, Bibliotheken und Tutorials bietet, die den Einstieg auch für Personen ohne Programmiererfahrung erleichtern. Darüber hinaus unterstützt das Modul PLC IDE IEC 61131-3die Programmiermöglichkeiten in Sprachen wie Kontaktplan (KOP), Ablaufsprache (SFC), Funktionsblockdiagramm (FUP), strukturierter Text (ST) und Anweisungsliste (AWL) bietet. Dies macht den Arduino Pro Opta Ext D1608E zu einer Lösung sowohl für Bastler als auch für Profis, die eine fortschrittliche Automatisierung und eine einfache Programmierschnittstelle benötigen.
Wählen Sie die Version des Controllers, die Ihren Anforderungen entspricht!
Anwendungen des Moduls in der Praxis
Das Modul Arduino Pro Opta Ext D1608E ist ideal für industrielle Automatisierungsprojekte wie die Überwachung und Steuerung von Produktionsprozessen. Mit 16 programmierbaren Eingängen ermöglicht es die Datenerfassung von verschiedenen Sensoren wie Temperatur-, Druck- oder Feuchtigkeitssensoren. Die 8 elektromechanischen Relais ermöglichen die Steuerung von Maschinen und Anlagen mit hohem Stromverbrauch. Das Modul eignet sich auch gut für Gebäudeautomationssysteme, wo es Beleuchtung, Heizung, Klimaanlage oder Sicherheitssysteme steuern kann. Dank der Integration in die Arduino-Cloud können Sie die Geräte einfach aus der Ferne überwachen und verwalten, was den Komfort und die betriebliche Effizienz deutlich erhöht.
Ein Basismodul kann bis zu 5 Erweiterungsmodule verwalten.
Technische Daten Arduino Opta Ext D1608E (AFX00005)
| Mikrocontroller | Renesas R7FA4M1AB3CFM ARM Cortex M4 |
|---|---|
| Cortex M4-Taktung | bis zu 48 MHz |
| Maximal unterstützte Anzahl von Erweiterungsmodulen | 5 |
| Eingänge (digital/analog) | 16 |
| Betriebsbereich der digitalen Eingänge | 0 V bis 24 V |
| Maximale digitale Eingangsspannung (VIL) | 4 V |
| Minimale digitale Eingangsspannung (VIH) | 5,9 V |
| Betriebsbereich der Analogeingänge | 0 V bis 24 V |
| Analoge Auflösung | 14 Bit |
| Relais (250 V AC / 6 A) | 8 |
| Nennspannung für Relais | 250 V AC |
| Maximale Schaltspannung der Relais | 400 V AC |
| Maximaler Strom pro Relais | 6 A |
| Maximaler Spitzenstrom pro Relais | 10 A |
| Versorgungsspannung | 12 V bis 24 V DC |
| IP-Schutz | SCHUTZART IP20 |
| Programmierung | Arduino IDE, Arduino CLI, Arduino Cloud, IEC-61131-3 |
| Programmiersprachen IEC-61131-3 | Kontaktplan (KOP), Funktionsblockdiagramm (FUP), Ablaufsprache (SFC), Strukturierter Text (ST), Anweisungsliste (AWL) |
| Abmessungen | 70 x 89 x 62 mm |
| Gewicht | 190 g |
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 10,4 cm |
| Höhe | 9 cm |
| Tiefe | 7,3 cm |
| Gewicht | 0,19 kg |
