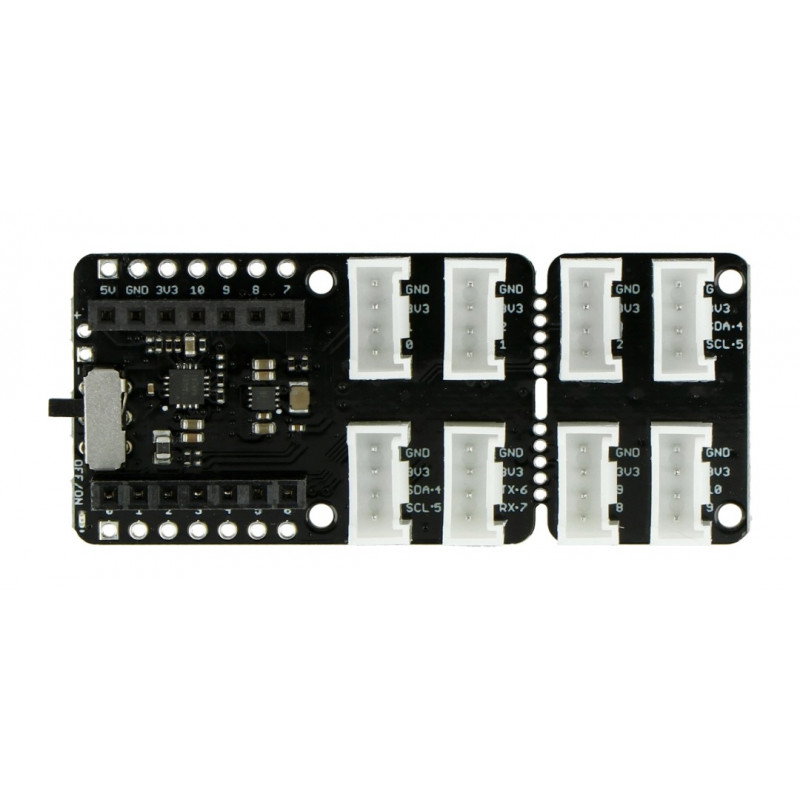

Produktbeschreibung: Grove - Schild für Seeeduino XIAO - Auflage für Seeeduino XIAO
Shield für Seeeduino Xiao entwickelt, erweitert die Möglichkeiten der Pins I / 0. Es gewährleistet die Kompatibilität des Moduls mit Sensoren aus der Grove-Serie. Es verfügt über 8 eingebaute Grove-Anschlüsse , von denen zwei die I2C-Schnittstelle unterstützen, und einen UART. Dank des eingebauten Steuersystems können Sie den Minicomputer mit einem Li-Pol-Akku betreiben. Das Overlay ist für die Verwendung der SPI-Flash -Schnittstelle angepasst.
Die Verwendung der Verlängerung ermöglicht die Verwendung des vereinfachten Grove -Prototyping-Systems, das einen einfachen Anschluss von Sensoren ohne Löten ermöglicht. Mit dem Grove Shield können Sie den Seeeduino XIAO mit einer 3,7 -V -Li-Pol- Zelle mit Strom versorgen.Das eingebaute Steuersystem steuert den Prozess der Stromversorgung und des Ladens des Akkus.
Präsentation der Grove Shield-Erweiterung für Seeeduino XIAO.

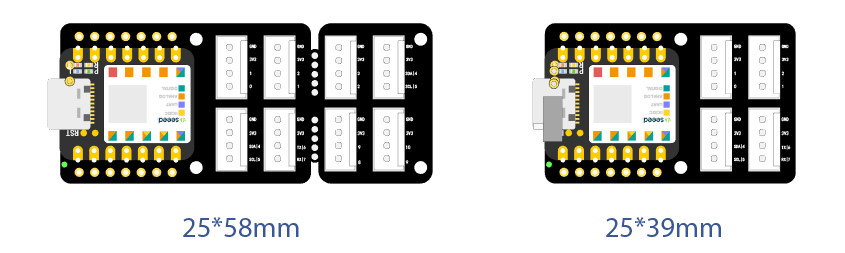

Einfache Anpassung der Abmessungen des Overlays an die Bedürfnisse des Benutzers .
Einfache Größenanpassung
Das Grove Shield für Seeeduino XIAO hat eine kompakte Größe von 25 x 58 mm . Der Hersteller hat die Möglichkeit vorgesehen, Teile der Abdeckung mit zwei Grove-Verbindern abzubrechen, wodurch die Abmessungen des Produkts weiter auf 25 x 39 mm reduziert werden können.
Spezifikation von Grove Shield für Seeeduino XIAO
- Stromversorgung: 5 V / 3,7 V (Li-Pol-Akku)
- Batteriekapazität: 800 mA
- Maximaler Ladestrom: 400 mA
- Eingebauter Schalter und Ladezustandsanzeige
- Anzahl der Grove-Anschlüsse: 8 (einschließlich 2 Grove IIC und 1 UART)
- Standardisierte 4-polige Grove-Anschlüsse
- Arbeitstemperatur: -40 °C bis 85 °C
- Lagertemperatur: -55 °C bis 150 °C
- Abmessungen: 25 x 58 mm oder 25 x 39 mm

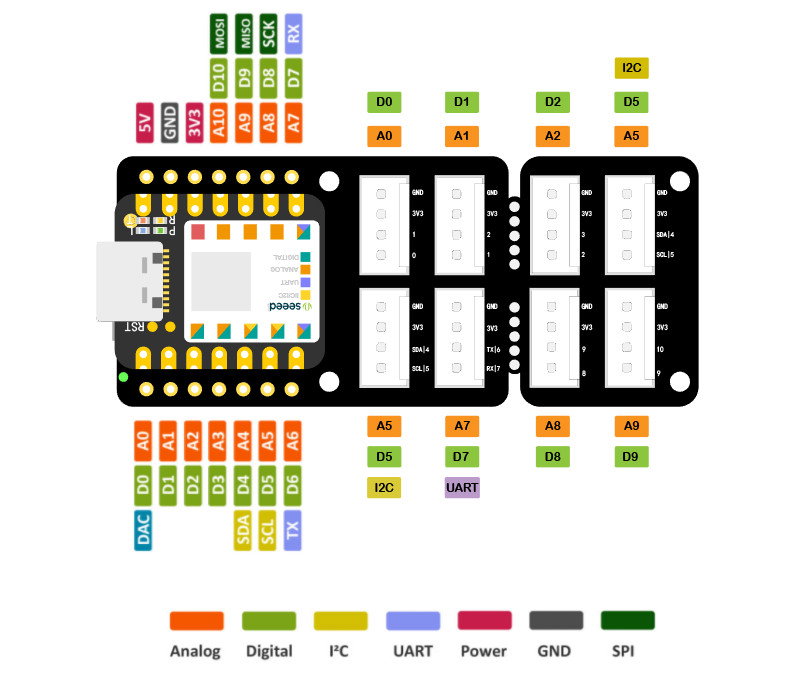

Grove Shield Pin-Diagramm für Seeeduino XIAO .

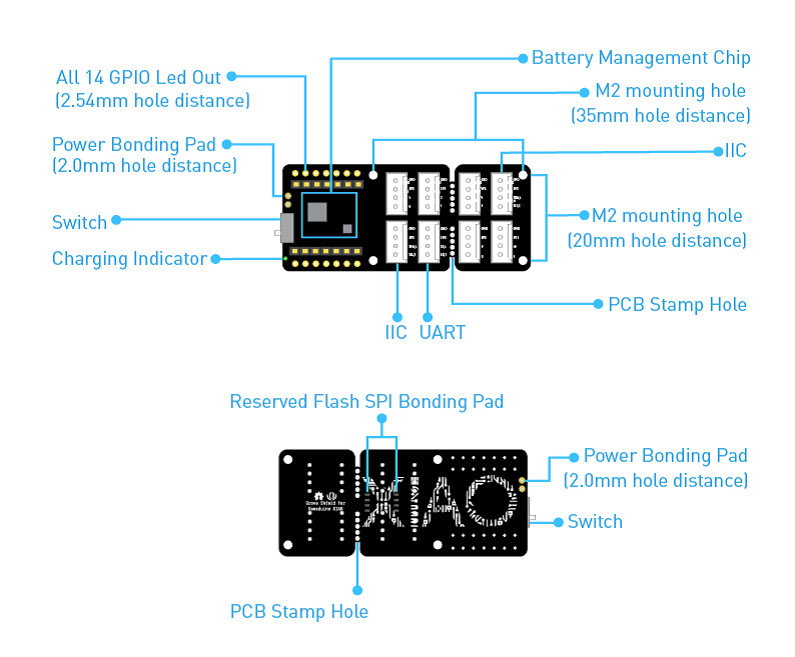

Ein vereinfachtes Diagramm des Layouts der Grove Shield-Elemente .
Inhalt des Kits
- Grove - Schild für Seeeduino XIAO - 1 Stck.
- 7-polige Buchsenleiste - 2 Stk.
|
Das Set enthält keinen 3,7 V Li-Pol-Akku, Sie können ein Paket mit einer Kapazität von 800 mAh an das Overlay anschließen. Da die Kappe keinen Stecker hat, Es ist notwendig, die Isolierung vom Draht zu entfernen. |
