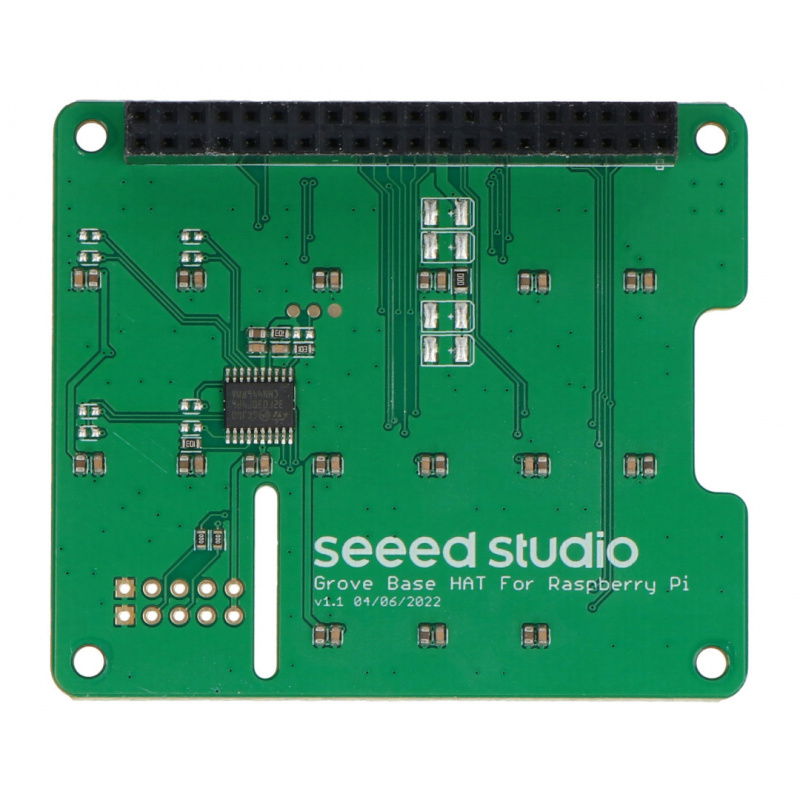

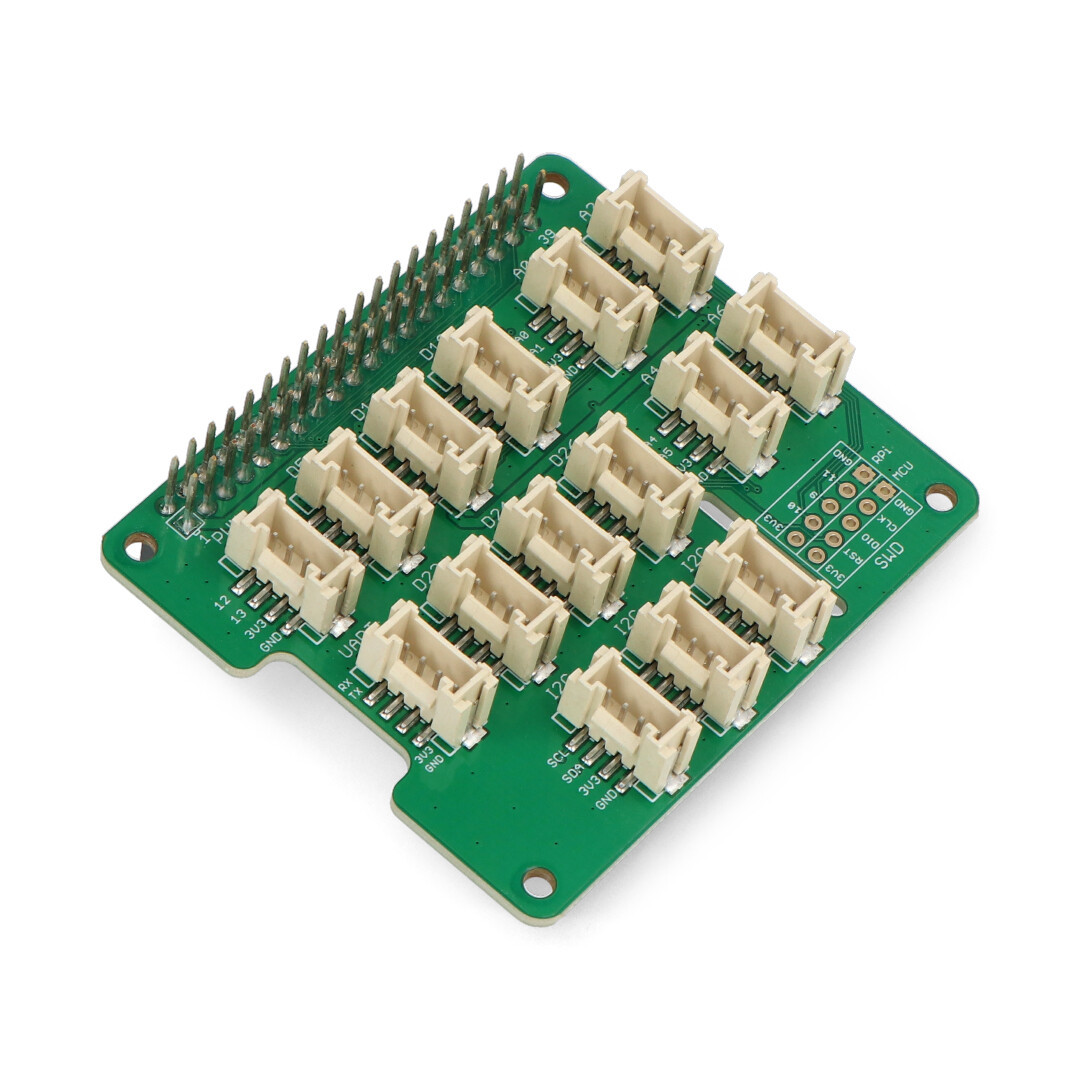

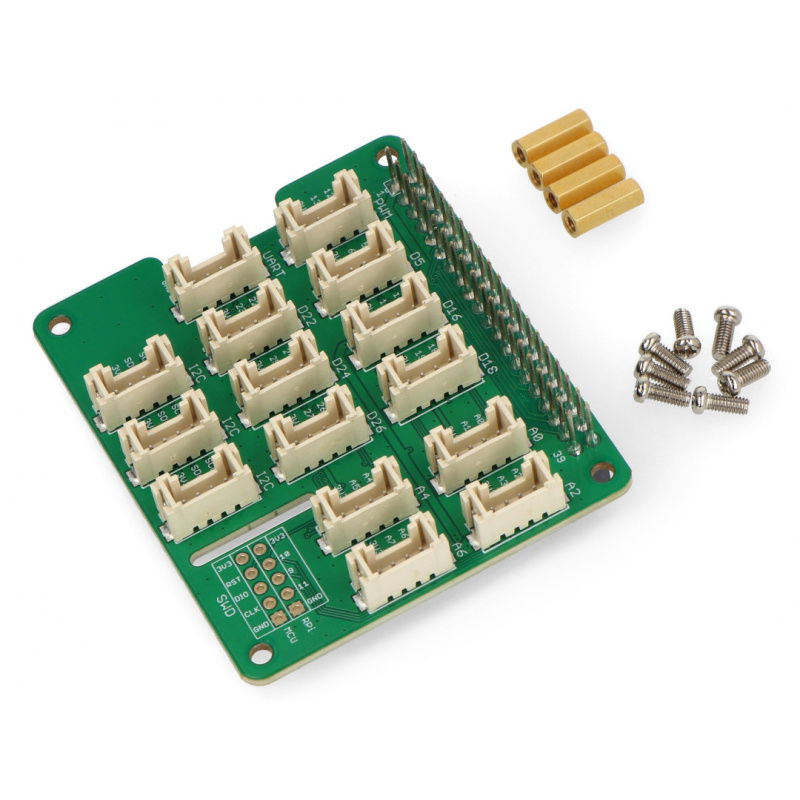

Produktbeschreibung: Grove - Base Hat for Raspberry Pi - Schild für Raspberry Pi 4B / 3B + / 3B
Shield für Raspberry Pi 4B / 3B + / 3B basierend auf dem STM32 -Mikrocontroller mit einem 12-Bit-ADC-Wandler mit Grove-Anschlüssen ermöglicht den Anschluss von Sensoren und Modulen der Grove-Serie , die über Digital, Analog, I2C, PWM, UART kommunizieren Schnittstelle . Derzeit werden über 60 Grove-Module vom Grove Base Hat unterstützt.
Aufgrund weltweiter Probleme mit der Verfügbarkeit des STM32F030F4P6TR-Chips hat der Hersteller des Shields diesen durch den MM32F031F6P6-Chip ersetzt. Die grundlegenden Funktionalitäten des Overlays haben sich nicht geändert.
Gegenstand des Verkaufs ist der Grove Base Hat, der Minicomputer Raspberry Pi kann separat erworben werden.
|
Warnung! Imposes arbeitet mit einer Spannung von 3,3 V, schließen Sie keine höhere Spannung an, da dies zu dauerhaften Schäden an der Platine führen kann. |
Das Modul zur Kommunikation mit dem Minicomputer Raspberry Pi verwendet die I2C-Schnittstelle mit der Adresse 0x04. Base Hat arbeitet mit einer Spannung von 3,3 V.

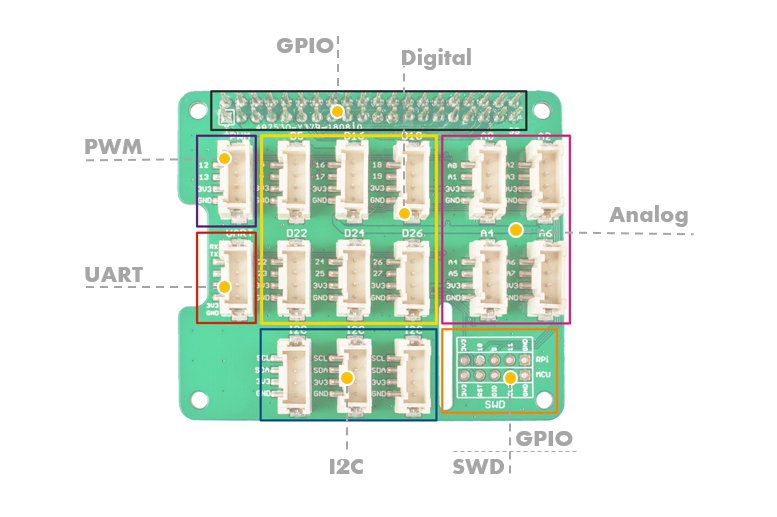

Einführung des Grove Base Hat für den Raspberry Pi

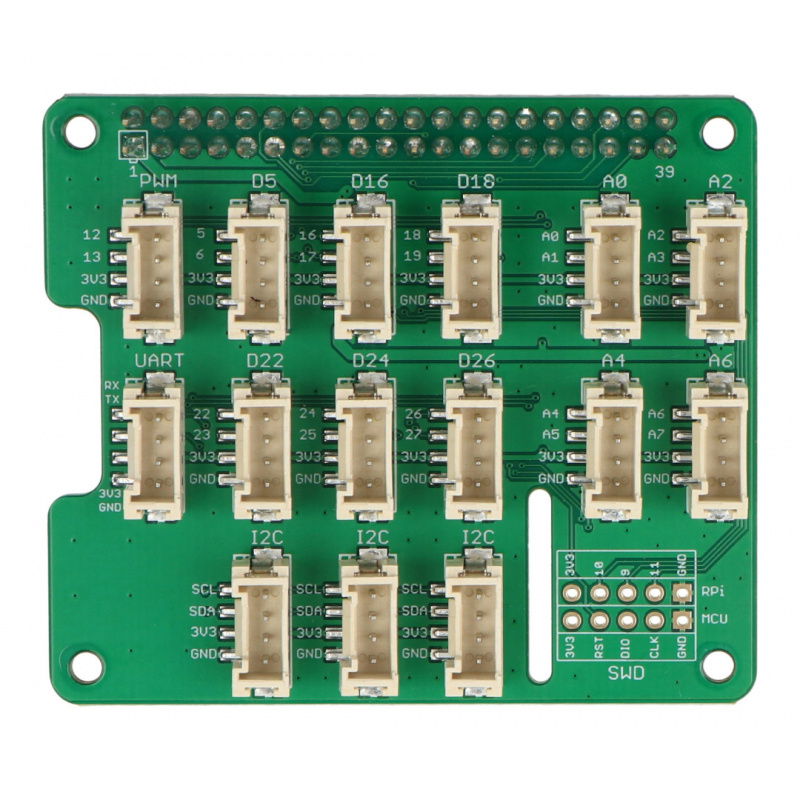

Das Shield ist mit 15 4-poligen Grove-Anschlüssen mit digitalen, analogen, PWM-, I2C-, UART- und GPIO-Schnittstellen ausgestattet. Außerdem verfügt das Board über alle GPIO-Anschlüsse des Raspberry Pi.
Spezifikation des Grove Base Shield
| Parameter | Beschreibung |
|---|---|
| Betriebsspannung | 3,3 V |
| Mikrocontroller | STM32F030F4P6 |
| Grove-Ports |
6x digital 4x analog 3x I2C 1xPWM 1x UART 1x SWD |
| Grove-Digital | Direkt mit dem Raspberry Pi verbunden |
| Grove-Analog | Verbunden mit dem 12-Bit-ADC-Wandler im STM32 und über I2C an den Raspberry übertragen |
| Grove-I2C | Direkt mit dem Raspberry Pi verbunden |
| Grove-PWM | Direkt mit dem Raspberry Pi verbunden |
| UART / RSPISER | Direkt mit dem Raspberry Pi verbunden |
| SWD | Pin zum Hochladen der Firmware des STM32-Mikrocontrollers |
| GPIO-RPi-Anschluss | 40-polig |
| Maße | 65 x 55 x 20 mm |
| Masse | 24,5g |
Grove - Base Hat für Raspberry Pi - Schild für Raspberry Pi 4B / 3B + / 3B
Der erweiterte Grove Base Hat für Raspberry Pi ist das perfekte Zusatzmodul für fortschrittliche Elektronik. Damit können Sie problemlos viele Module der Grove-Serie gleichzeitig anschließen.

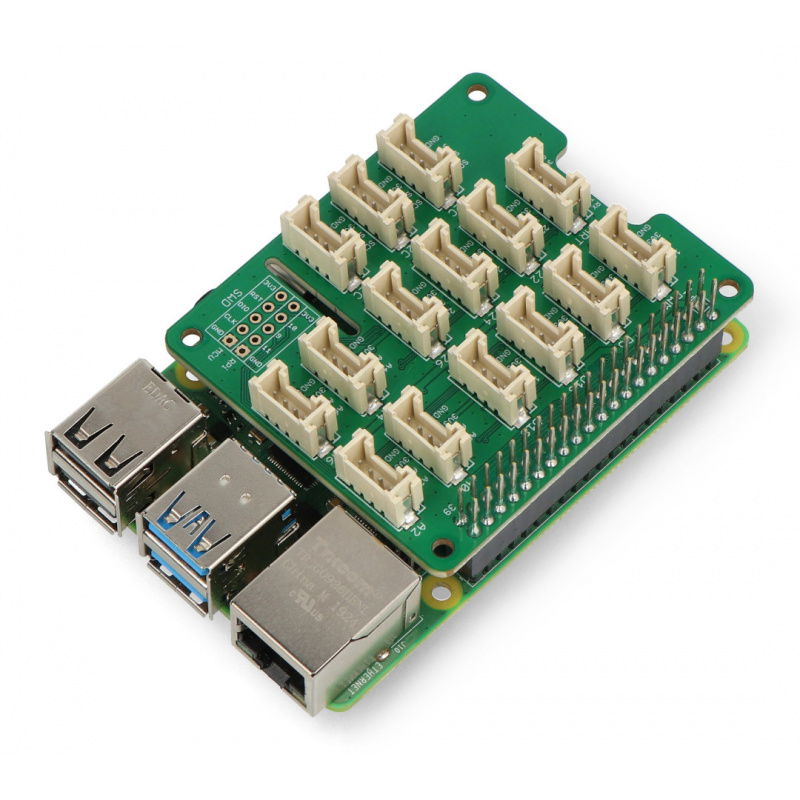

Die Platine wird über eine serielle Schnittstelle mit der Hauptplatine des Raspberry Pi (Version 4B, 3B+ oder 3B) verbunden. Dann können andere Overlays der Grove-Serie an das Modul angeschlossen werden. Zu diesem Zweck können Sie einen der mehreren verfügbaren Eingänge verschiedener Typen verwenden!
Grove Base Hat für Raspberry Pi – 16 Eingänge
Grove-Abdeckungen haben einen großen Vorteil, indem sie die Möglichkeit bieten, viele Geräte gleichzeitig zu verwenden. Es gibt sie in mehreren Versionen – alle sind in unserem Shop zu finden.
Das angebotene Shield umfasst sechs digitale Eingänge, vier analoge Eingänge, 3 I2C-Schnittstellen und je eine: PWM, SWD und UART. Durch die Ausstattung mit diesem Produkt können Sie weitere funktionale Overlays, intelligente Sensoren und anderes Zubehör der Grove-Serie vervollständigen. Ein Muss für Fans komplexer Systeme.
