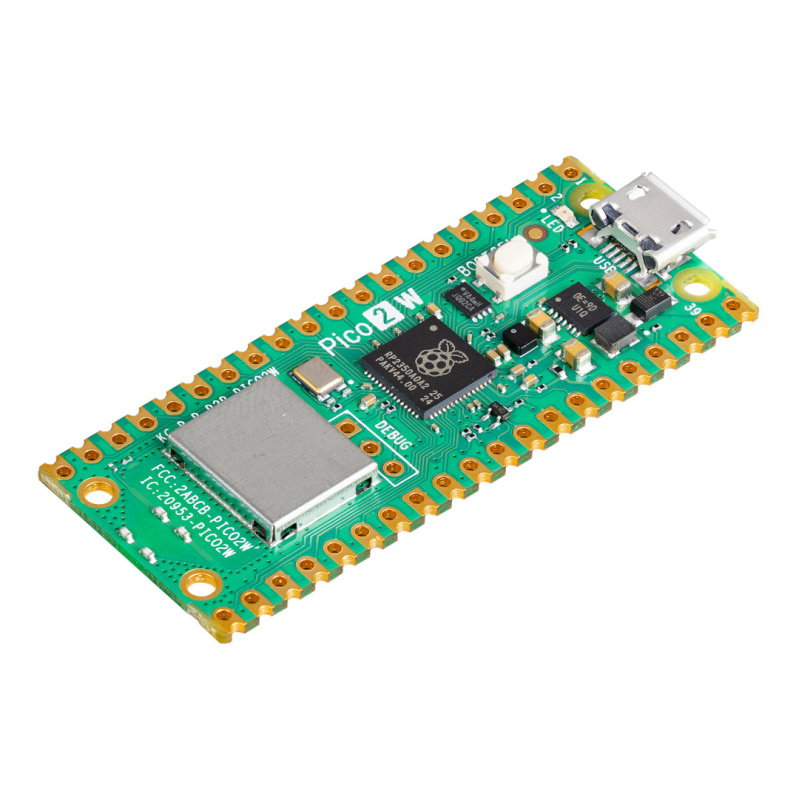

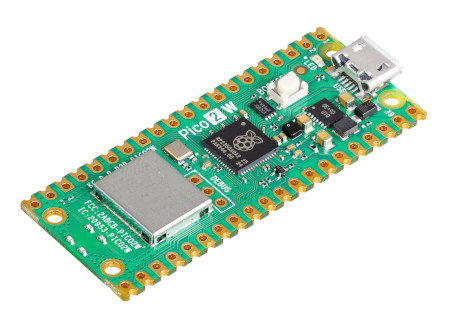

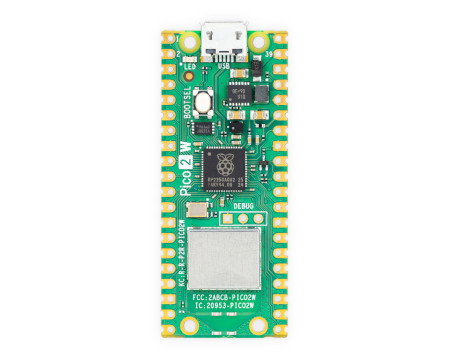

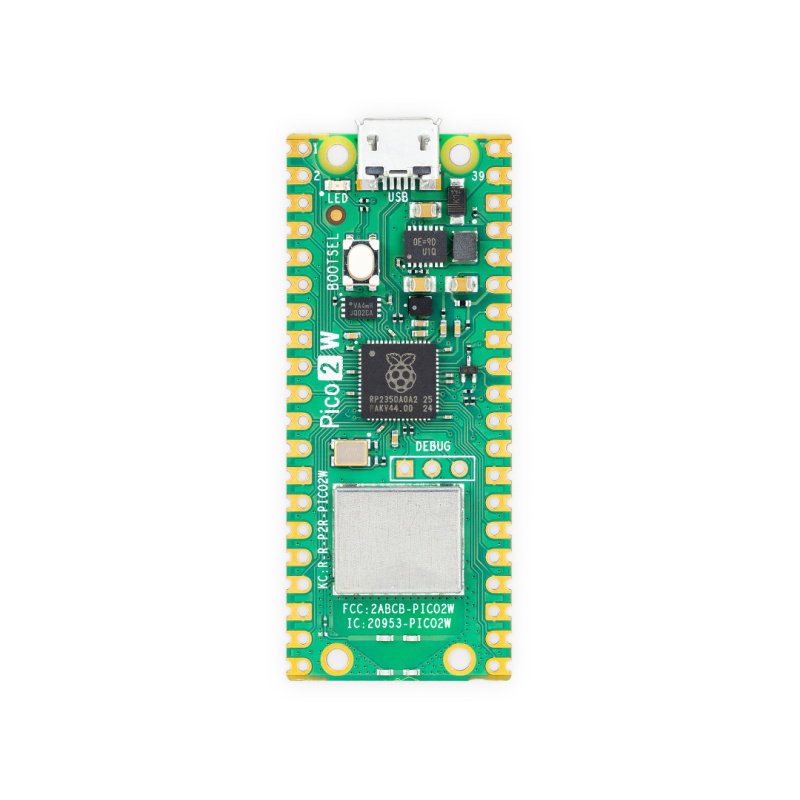

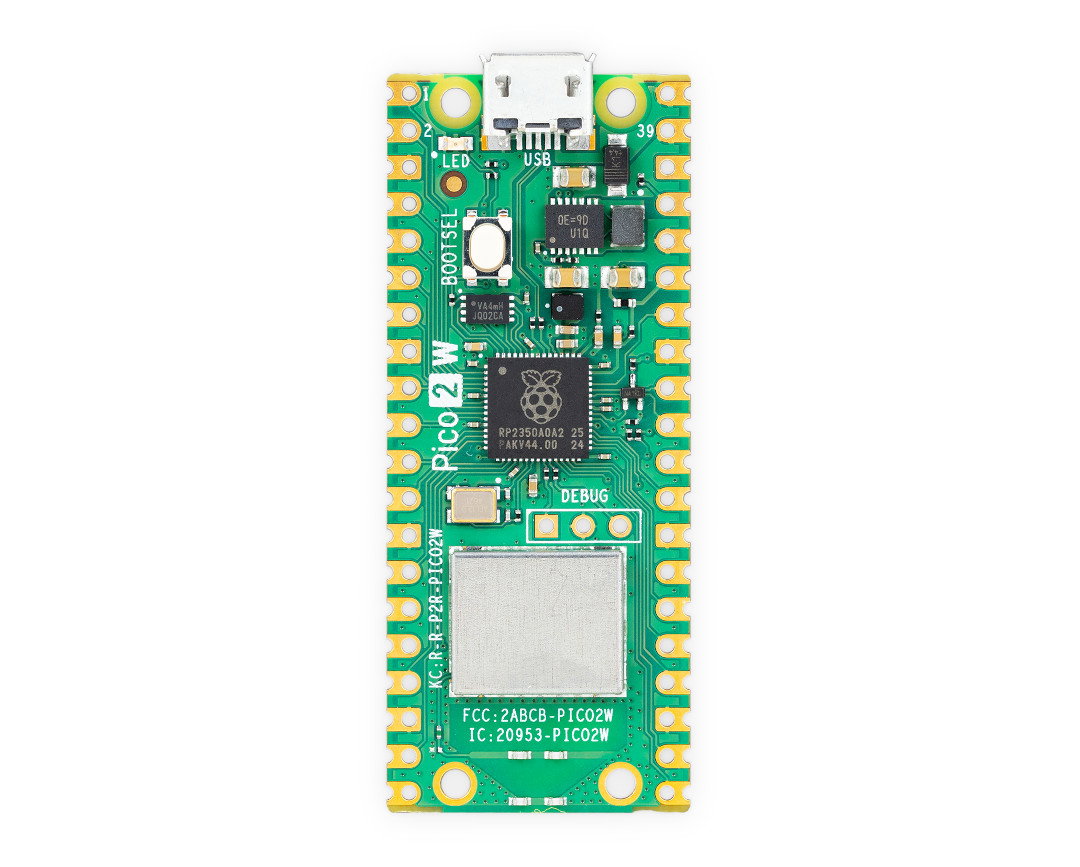

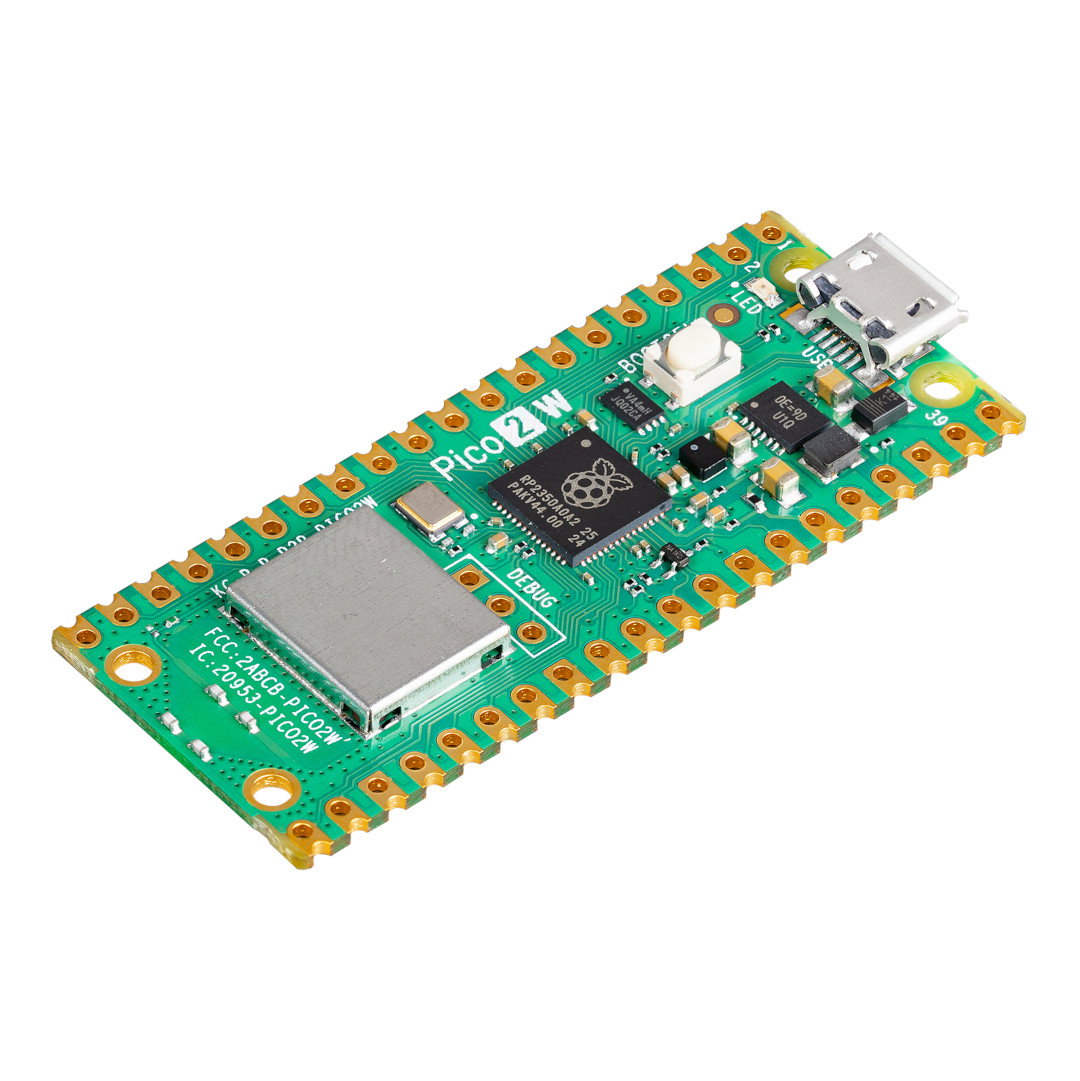

Produktbeschreibung: Raspberry Pi Pico 2 W - RP2350 ARM Cortex M33 + CYW43439 - WiFi / Bluetooth
Der Raspberry Pi Pico 2 W ist ein kompaktes Modul mit dem leistungsstarken, proprietären Raspberry RP2350 Mikrocontroller, der für Elektronik-Enthusiasten und Profis entwickelt wurde. Der neue RP2350, Teil der RP235x-Plattform, bildet das Herzstück des Geräts. Es handelt sich um einen Dual-Core ARM Cortex M33-basierten Chip, der mit 150 MHz getaktet ist und eine höhere Verarbeitungsleistung und Programmierflexibilität bietet. Das Modul verfügt über 520 kB SRAM für eine schnellere Verarbeitung und fortschrittlichere Anwendungen. Außerdem verfügt es über 4 MB QSPI-Flash-Speicher, was doppelt so viel ist wie beim Raspberry Pi Pico.
Der Pico 2 W bietet außerdem erweiterte Sicherheitsfunktionen wie Unterstützung für Arm TrustZone, OTP und Secure Boot. Mit eingebautem 2.4GHz 802.11n WiFi und Bluetooth 5.2 (CYW43439) unterstützt das Modul drahtlose Konnektivität, was eine breite Palette von Möglichkeiten in IoT-Projekten eröffnet. Der Raspberry Pi Pico 2 wird in C/C++ und MicroPython programmiert und verfügt über einen microUSB-Anschluss.
Raspberry Pi Pico 2 W - RP2350 ARM Cortex M33.
Raspberry Pi Pico 2 W.Besondere Merkmale des Moduls
- Hohe Leistung: Der Dual-Core ARM Cortex M33 Chip, der mit 150 MHz getaktet ist, bietet eine verbesserte Leistung im Vergleich zum Vorgängermodell.
- Erhöhter Speicher: 520 kB SRAM und 4 MB QSPI-Flash-Speicher bieten mehr Ressourcen für die Speicherung von Daten und Code.
- Sicherheit: Unterstützung für Arm TrustZone, OTP und Secure Boot ermöglicht erweiterte Anwendungssicherheit.
- Drahtlose Konnektivität: integrierter 2,4 GHz 802.11n WiFi Chip und Bluetooth 5.2 (CYW43439).
- PSRAM- und XIP QSPI v2-Unterstützung: ermöglicht Speichererweiterung und effiziente Code-Ausführung aus dem Flash-Speicher.

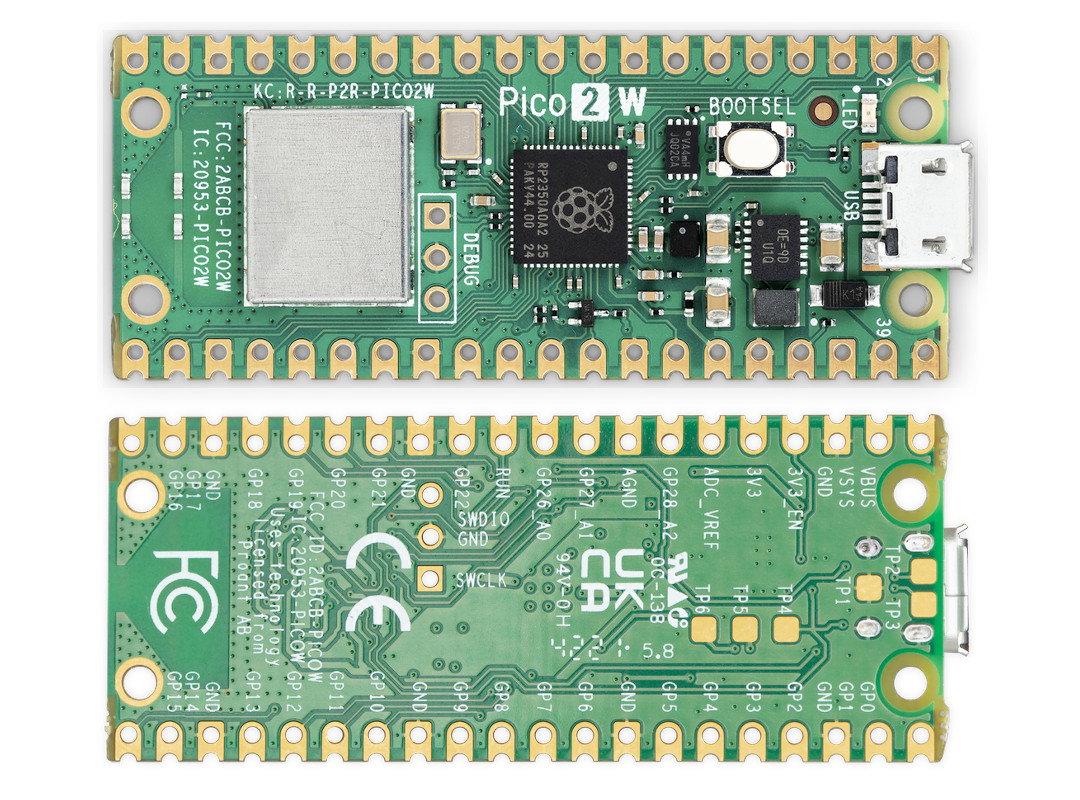

Pinbelegung des Raspberry Pi Pico 2 W Moduls
Der Raspberry Pi Pico 2 W verfügt über 26 universelle GPIO-Pins, darunter 4 für den ADC, der mit bis zu 5 V betrieben werden kann. Dadurch lässt sich das Modul leicht mit einer Vielzahl von Sensoren und Peripheriegeräten verbinden. Zu den unterstützten Schnittstellen gehören 2x SPI, 2x I2C, 2x UART, ADC, PWM und USB 1.1, was es zu einer vielseitigen Lösung für Elektronikprojekte macht. Darüber hinaus verfügt der Pico 2 W über 3 PIO v2-Blöcke, die es ermöglichen, benutzerdefinierte digitale Schnittstellen zu erstellen, um spezifische Benutzeranforderungen zu erfüllen.
Der Raspberry Pi Pico 2 W bietet eine Vielzahl von Peripheriegeräten wie UART, SPI, I2C, PWM und USB.
Der RP2350 bietet eine umfassende Sicherheitsarchitektur, die auf der Arm TrustZone aufbaut.
Stromversorgung des Raspberry Pi Pico 2 W
Der Raspberry Pi Pico 2 W verfügt über einen microUSB-Anschluss, der sowohl die Stromversorgung des Moduls als auch die Kommunikation mit einem Computer ermöglicht. Das Gerät benötigt eine 5-V-Stromversorgung für den ordnungsgemäßen Betrieb. Alternativ kann die Stromversorgung auch über den VSYS-Pin erfolgen, der einen Spannungsbereich von 1,8 V bis 5,5 V unterstützt. So kann das Modul z. B. mit einem 3,7-V-Li-Pol-Akku oder einem Satz AA-Batterien betrieben werden.
Programmierung des Raspberry Pi Pico 2 W
Der Raspberry Pi Pico 2 W kann in C/C++ und MicroPython programmiert werden, was eine große Flexibilität bei der Entwicklung von Anwendungen ermöglicht. Um ein Programm hochzuladen, halten Sie einfach die BOOTSEL-Taste gedrückt und schließen Sie das Modul dann mit dem microUSB-Kabel an den Computer an. Das Gerät wird als USB-Massenspeichergerät erkannt, auf das die Programmdatei gezogen werden muss. Der Hersteller stellt ein SDK (Software Development Kit) für beide unterstützten Sprachen zur Verfügung, das im Abschnitt Nützliche Links zu finden ist und den Einstieg in das Modul erheblich erleichtert.
Der Pico 2 bietet eine hohe Leistung bei der Programmierung in C/C++ und Python.
Vergleich der Modelle Raspberry Pi Pico und Raspberry Pi Pico 2 W
| Raspberry Pi Pico W | Raspberry Pi Pico 2 W | |
|---|---|---|
| Chip | Raspberry Pi RP2040 | Raspberry Pi RP2350 |
| Kern | ARM Cortex-M0+ Zweikern-Prozessor 133 MHz | ARM Cortex-M33 Zweikern-Prozessor 150 MHz |
| Chip für drahtlose Kommunikation | CYW43439 | CYW43439 |
| Drahtlose Kommunikation | WiFi 2,4 GHz IEEE 802.11 b/g/n / Bluetooth 5.2 | WiFi 2,4 GHz IEEE 802.11 b/g/n / Bluetooth 5.2 |
| SRAM-Speicher | 264 kB | 520 kB |
| Flash-Speicher | 2 MB | 4 MB |
| Anschlussbelegung | 40-polig / 23 GPIO digital + 3 ADC-Pins | 40-polig / 26 GPIO digital + 4 ADC-Anschlüsse |
| Schnittstellen | 2x UART, 2x I2C, 2x SPI, bis zu 16 PWM-Kanäle, 8x PIO | 2x UART, 2x I2C, 2x SPI, bis zu 24 PWM-Kanäle, 12x PIO |
| Versorgungsspannung | 5 V (USB) | 5 V (USB) |
| Betriebsspannung des Logikteils | 3,3 V | 3,3 V |
| Strom-/Datenanschluss | microUSB | microUSB |
| Abmessungen | 51 x 21 mm | 51 x 21 mm |
Raspberry Pi Pico 2 W, ausgestattet mit dem Mikrocontroller RP2350.Technische Daten Raspberry Pi Pico 2 W
- Mikrocontroller: RP2350
- Prozessor: Dual ARM Cortex-M33 oder Dual RISC-V Hazard3
- Taktung: 150 MHz
- SRAM: 520 kB
- Flash-Speicher: 4 MB
- Drahtlose Konnektivität CYW43439:
- WiFi 2,4 GHz 802.11n
- Bluetooth 5.2
- Schnittstellen:
- 2x UART
- 2x SPI
- 2x I2C
- 24x PWM (begrenzt auf 16 PWM)
- 1x USB 1.1 und PHY
- 12x PIO
- Eingangsspannung: 1,8 V bis 5,5 V DC
- Betriebstemperatur: -20°C bis 85°C
- Abmessungen: 51 x 21 mm
