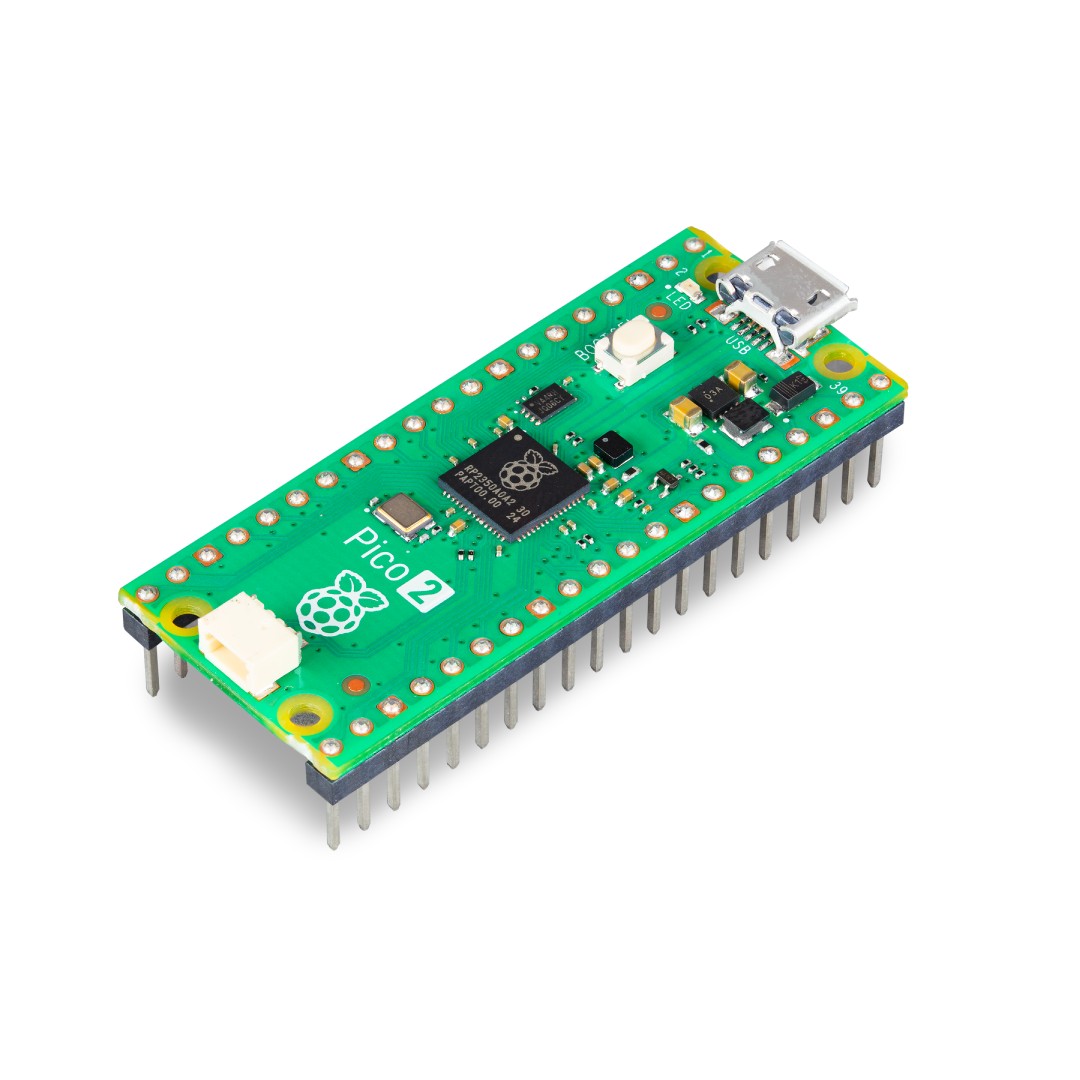

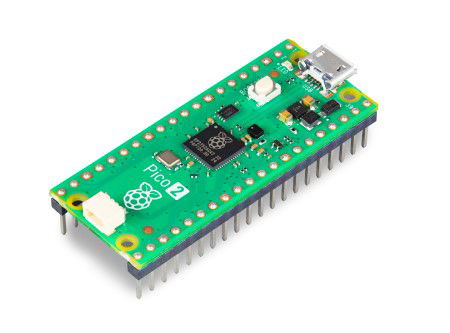

Produktbeschreibung: Raspberry Pi Pico 2 H - RP2350 ARM Cortex M33 - mit Anschlüssen
DerRaspberry Pi Pico 2 H ist eine moderne Version des beliebten Mikrocontrollers mit dem leistungsstarken RP2350 Chip. Mit einem höheren Prozessortakt (150 MHz), 520 kB SRAM und 4 MB QSPI-Flash-Speicher bietet er im Vergleich zu seinem Vorgänger eine deutlich bessere Leistung. Das Modul basiert auf ARM Cortex M33-Kernen und unterstützt optional auch die RISC-V-Architektur für mehr Flexibilität beim Anwendungsdesign. Der Raspberry Pi Pico 2 H verfügt außerdem über erweiterte Sicherheitsfunktionen wie Arm TrustZone, OTP-Sicherheit und Secure Boot und eignet sich damit ideal für Systeme, die den Schutz von Daten erfordern. Der Pico 2 wird in C/C++ und MicroPython über einen microUSB-Anschluss programmiert. Das H-Modell ist mit gelöteten Anschlüssen ausgestattet, was den Zusammenbau und die Integration in eine Vielzahl von Projekten erleichtert.

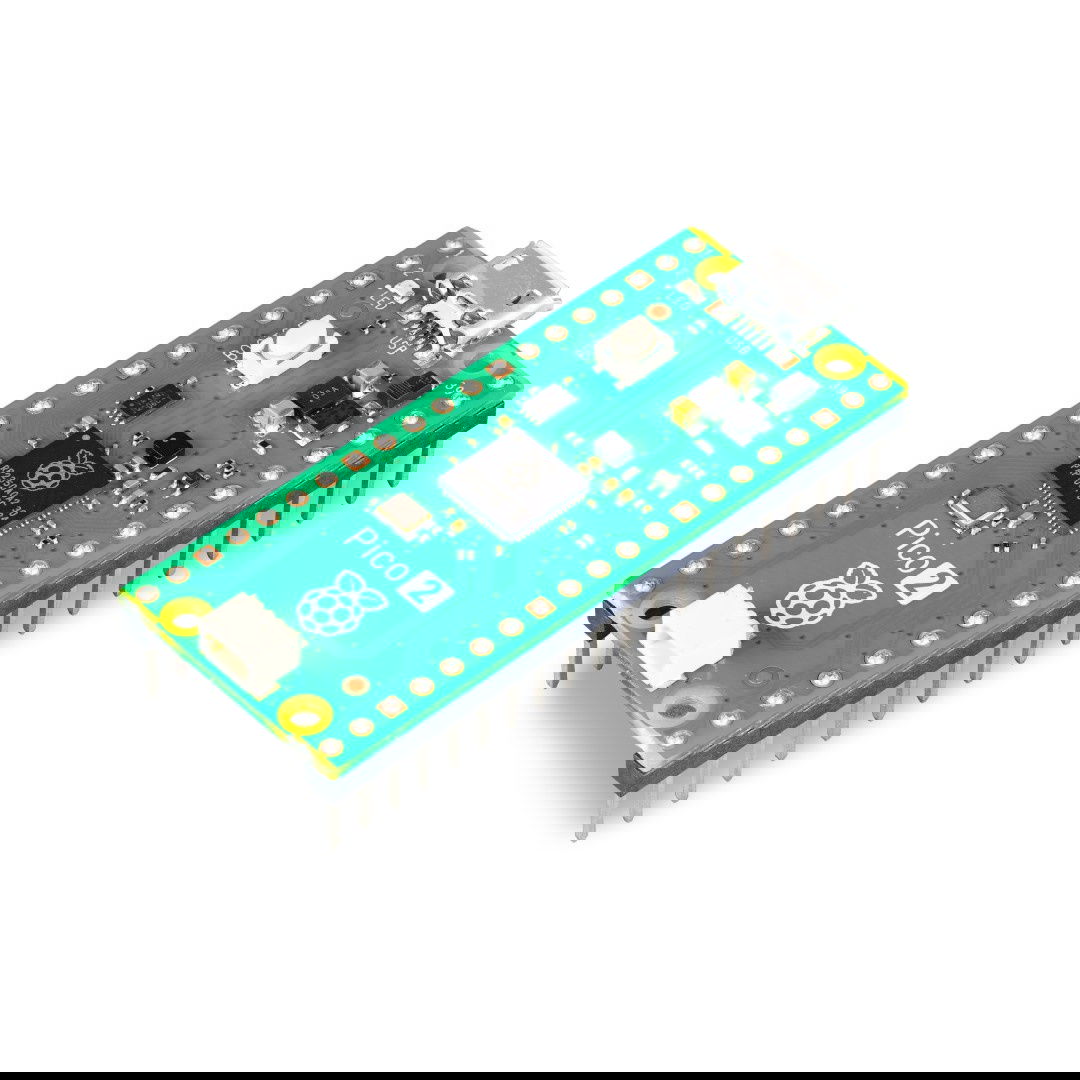

Raspberry Pi Pico 2 H - RP2350 ARM Cortex M33 - mit Anschlüssen.
Raspberry Pi Pico 2.Die wichtigsten Merkmale des Raspberry Pi Pico 2 H
- Hohe Leistung: Ein Dual-Core-ARM-Cortex-M33-Chip, der mit 150 MHz getaktet ist, bietet eine verbesserte Leistung im Vergleich zum Vorgängermodell
- Erhöhter Speicher: 520 kB SRAM und 4 MB QSPI-Flash-Speicher bieten mehr Ressourcen für die Speicherung von Daten und Code
- Sicherheit: Unterstützung für Arm TrustZone, OTP und Secure Boot ermöglicht erweiterte Anwendungssicherheit
- PSRAM- und XIP QSPI v2-Unterstützung: ermöglicht Speichererweiterung und effiziente Code-Ausführung aus dem Flash-Speicher
- Modell H mit gelöteten Anschlüssen: einfachere Installation in Projekten
Pinbelegung der Raspberry Pi Pico 2 Module
Der Raspberry Pi Pico 2 verfügt über 26 universelle GPIO-Pins, darunter 4 für ADC, die mit bis zu 5 V arbeiten und die Integration mit einer Vielzahl von Sensoren und Peripheriegeräten erleichtern. Schnittstellen wie: 2x SPI, 2x I2C, 2x UART, ADC, PWM und USB 1.1. Das Modul verfügt außerdem über 3 PIO v2-Blöcke, die eine einfache Erstellung von kundenspezifischen digitalen Schnittstellen ermöglichen.
Der Raspberry Pi Pico 2 bietet eine Vielzahl von Peripheriegeräten wie UART, SPI, I2C, PWM und USB.
Der RP2350 bietet eine umfassende Sicherheitsarchitektur, die auf der Arm TrustZone basiert.
Stromversorgung des Raspberry Pi Pico 2
Das Modul verfügt über einen eingebauten microUSB-Anschluss, der sowohl zur Stromversorgung als auch zur Kommunikation des Raspberry Pi Pico 2 Boards mit einem Computer dient. Für den ordnungsgemäßen Betrieb benötigt das Board eine 5-V-Stromversorgung. Das Board kann auch über den VSYS-Pin mit einer Spannung zwischen 1,8 V und 5,5 V versorgt werden, indem eine externe Stromquelle wie ein 3,7-V-Li-Pol-Akku oder drei AA-Batterien verwendet wird.
|
Der Logikteil des Raspberry Pi Pico arbeitet mit 3,3 V. |
Programmierung des Raspberry Pi Pico
Die Programmierung des Raspberry Pi Pico kann in den Sprachen C/C++ und MicroPython erfolgen. Um ein Programm auf das Board zu laden, halten Sie die BOOTSEL-Taste gedrückt und schließen Sie das Raspberry Pi Pico mit dem microUSB-Kabel an den Computer an. Das Modul wird als USB-Massenspeichergerät erkannt, auf das die Programmdatei gezogen und abgelegt werden muss. Der Hersteller stellt ein SDK (Software Development Kit) für die Programmiersprachen C/C++ und MicroPython zur Verfügung, das Sie unter den unten stehenden nützlichen Links finden können.
Pico 2 bietet eine hohe Leistung bei der Programmierung in C/C++ und Python.
Vergleich der Modelle Raspberry Pi Pico H und Raspberry Pi Pico 2 H
| Parameter | Raspberry Pi Pico H | Raspberry Pi Pico 2 H |
|---|---|---|
| Chip | Raspberry Pi RP2040 | Raspberry Pi RP2350 |
| Kern | ARM Cortex-M0+ Zweikern-Prozessor 133 MHz | ARM Cortex-M33 Zweikern-Prozessor 150 MHz |
| SRAM | 264 kB | 520 kB |
| Flash-Speicher | 2 MB | 4 MB |
| Anschlussbelegung | 40-polig / 23 GPIO digital + 3 ADC-Pins | 40-polig / 26 GPIO digital + 4 ADC-Anschlüsse |
| Schnittstellen | 2x UART, 2x I2C, 2x SPI, bis zu 16 PWM-Kanäle, 8x PIO | 2x UART, 2x I2C, 2x SPI, bis zu 24 PWM-Kanäle, 12x PIO |
| Versorgungsspannung | 5 V (USB) | 5 V (USB) |
| Betriebsspannung des Logikteils | 3,3 V | 3,3 V |
| Strom-/Datenanschluss | microUSB | microUSB |
| Abmessungen | 51 x 21 mm | 51 x 21 mm |
Raspberry Pi Pico 2, ausgestattet mit dem Mikrocontroller RP2350.Raspberry Pi Pico 2 H Spezifikationen
- Mikrocontroller: RP2350
- Prozessor: zwei Arm Cortex-M33 oder zwei RISC-V Hazard3
- Taktung: 150 MHz
- SRAM: 520 kB
- Flash-Speicher: 4 MB
- Schnittstellen:
- 2x UART
- 2x SPI
- 2x I2C
- 24x PWM (begrenzt auf 16 PWM)
- 1x USB 1.1 und PHY
- 12x PIO
- Eingangsspannung: 1,8 V bis 5,5 V DC
- Betriebstemperatur: -20°C bis 85°C
- Abmessungen: 51 x 21 mm
