Produktbeschreibung: NB-IoT GSM SIM7020E - Kommunikationsmodul für Raspberry Pi Pico - Waveshare 19622
Pico-SIM7020E-NB-IoT ist ein NB-IoT (NarrowBand - Internet of Things)-Modul, das mit dem Raspberry Pi Pico -Board kompatibel ist, das von Waveshare hergestellt wurde. Es unterstützt ein breites Spektrum an NB-IoT-Frequenzbändern und Kommunikationsprotokollen wie HTTP / MQTT / LWM2M / COAP . Das GSM-Modul SIM7020E kann auch von der Ebene der AT-Befehle gesteuert werden . Eine Reihe von Vorteilen sind unter anderem geringe Latenz , geringer Stromverbrauch und große Reichweite , dank derer NB-IoT GSM SIM7020E in Projekten für intelligente Instrumente, Vermögensverfolgung, tragbare POS-Terminals, intelligente Messgeräte und Fernüberwachung eingesetzt wird.
NB-IoT GSM SIM7020E - Kommunikationsmodul für Raspberry Pi Pico.
Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Auf der Website des Herstellers wurde eine Produkt-Wiki-Seite zur Verfügung gestellt, die eine ausführliche Bedienungsanleitung enthält, die den Einstieg in das Modul erheblich erleichtert. Außerdem gibt es eine Anleitung zum Verbinden von Modulen und einen Beispielprogrammcode.

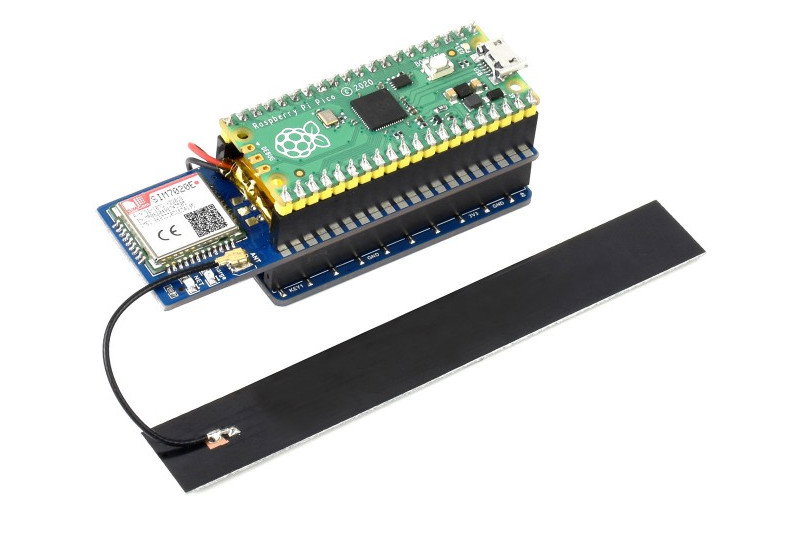

Pico-SIM7020E-NB-IoT mit Raspberry Pi Pico verbinden. Das Raspberry Pi Pico -Board ist nicht im Lieferumfang enthalten, es kann separat in unserem Shop erworben werden.
Besondere Merkmale
- Ausgestattet mit einem Stecker, dank dem es mit dem Raspberry Pi in der Pico-Version kompatibel ist
- Es verwendet UART-Kommunikation, kann durch AT-Befehle gesteuert werden
- Es unterstützt eine Vielzahl von Kommunikationsprotokollen und Cloud-Plattformen
- Ausgestattet mit einem PH2.0-Anschluss, mit dem Sie Strom von einer externen Stromquelle, z
- Auf der Platine befinden sich zwei LEDs, die den Betrieb des Moduls signalisieren
- Eingebauter Nano-SIM-Kartensteckplatz für eine bestimmte NB-IoT-Karte
- Das GSM-Modul SIM7020E kann Wetterinformationen über HTTP GET herunterladen, die gelesenen Messwerte dann über HTTP POST an den Server senden und in Echtzeit auf der Website anzeigen
Warnung!
Der Hersteller des SIMCOM-Moduls untersagt den Verkauf des Produkts und die Bereitstellung von technischem Support in seinem Umfang in den folgenden Ländern und Regionen: Iran, Nordkorea, Kuba, Sudan, Syrien.
Technische Spezifikation des Moduls
- Kompatibel mit Raspberry Pi Pico
- Chip: SIM7020E
- LTE-FDD-Frequenzband: B1 / B3 / B5 / B8 / B20 / B28
- Datenübertragungsgeschwindigkeit:
- Empfang: 26,15 kbps
- Hochladen: 62,5 kbps
- Kommunikationsschnittstelle: UART
- Baudrate: von 300 b/s bis 921600 b/s (Standard 115200 b/s)
- Kommunikationsprotokoll: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS / DTLS / DNS / NTP
- Unterstützte Regionen: Asien, Europa, Afrika, Australien
- Stromversorgung des Moduls:
- externe Energiequelle: Li-Pol Akku (von 3,7 V bis 4,2 V)
- Raspberry Pi Pico USB-Anschluss (3,3 V)
- Energieverbrauch:
- Ruhezustand: 5,6 mA
- Schlafmodus: 0,4 mA
- PSM-Modus: 3,4 μA
- Modulabmessungen: 73,5 x 24 mm

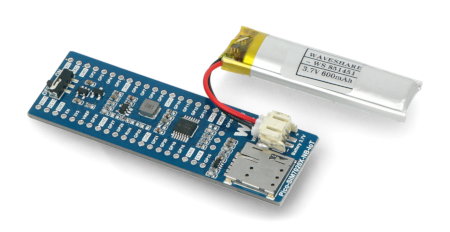

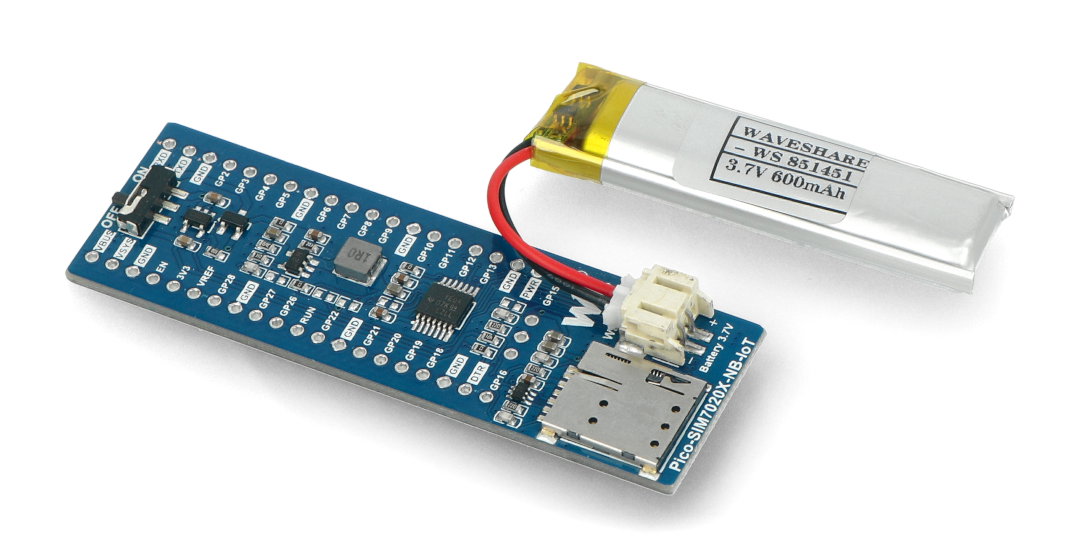

Das Modul kann vom Raspberry Pi Pico oder einer externen Batterie mit Strom versorgt werden.
Im Set mit dem Kommunikationsmodul ist auch eine externe Antenne enthalten.

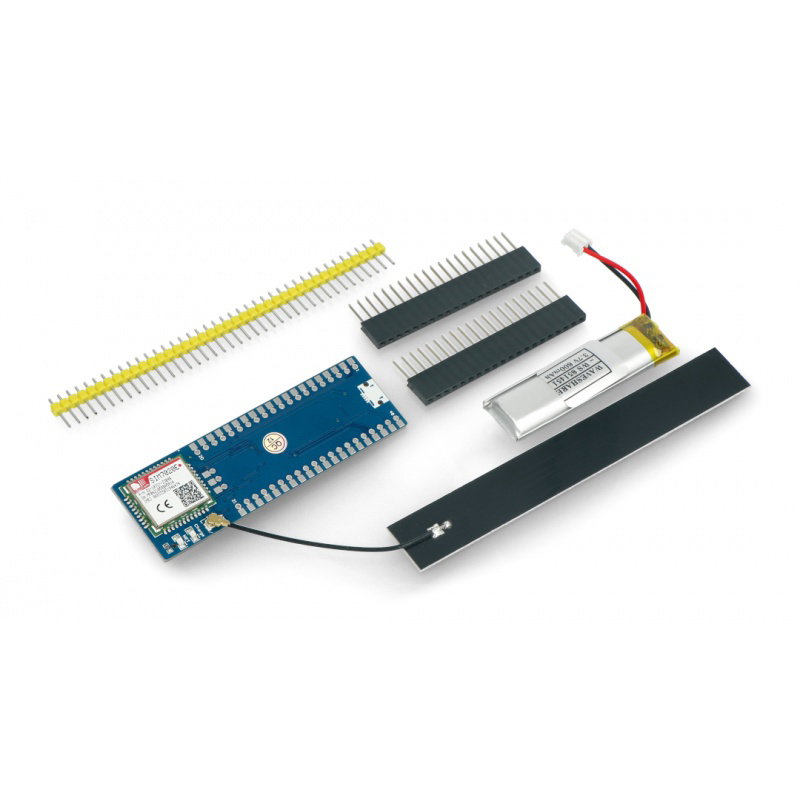

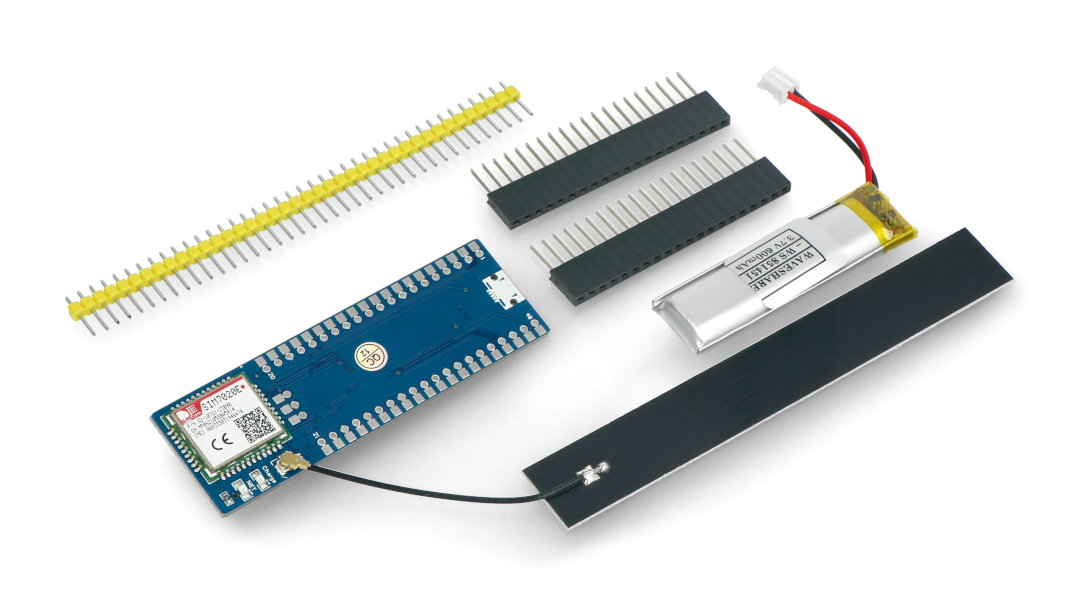

Inhalt des Kits
- Pico-SIM7020E-NB-IoT-Kommunikationsmodul
- Externe Antenne
- 20-polige Goldstiftleiste mit Stecker - 2 Stk.
- 40-polige Goldnadelleiste
- Lithium-Ionen-Akku, Li-Pol 3,7 V
NB-IoT GSM SIM7020E - Kommunikationsmodul für Raspberry Pi Pico - Waveshare 19622
NB-IoT GSM Hat von Waveshare ist ein modernes Kommunikationsmodul für Raspberry Pi Pico, das den Einsatz in einer Vielzahl von elektronischen Projekten ermöglicht, darunter intelligente Messgeräte oder Remote-Tracking- und Ressourcenüberwachungssysteme.
Das NB-IoT-Schild kommuniziert mit dem Hauptmodul über die UART-Schnittstelle. Das Gerät kann direkt vom Raspberry Pi (über einen USB-Anschluss) oder von einer externen Quelle, beispielsweise einem Lithium-Polymer-Akku mit der entsprechenden Spannung und Leistung, mit Strom versorgt werden.
