Produktbeschreibung: CAN Bus Overlay für Raspberry Pi Pico - Waveshare 23775
Ein Modul von Waveshare, das eine CAN-Bus-Kommunikation mit großer Reichweite ermöglicht und für den Raspberry Pi Pico entwickelt wurde. Es enthält den MCP2515 CAN-Controller mit SPI-Schnittstelle und den SIT65HVD230DR Transceiver. Das Overlay hat eingelötete Anschlüsse für den Anschluss des Pi Pico. Der Hersteller hat ein Benutzerhandbuch erstellt, das die Arbeit mit dem Modul erheblich erleichtert.
Das Raspberry Pi Pico Board ist nicht Teil des Bausatzes und muss separat erworben werden.

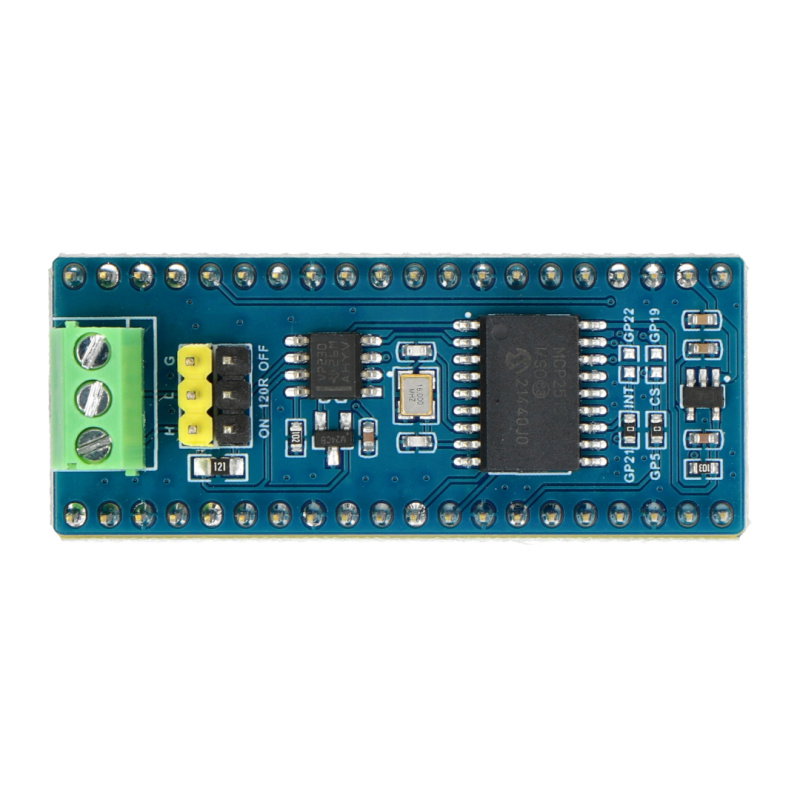

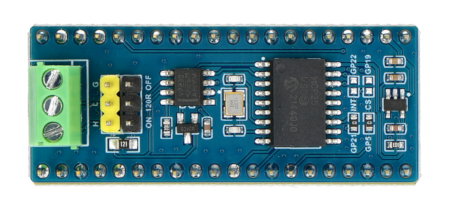

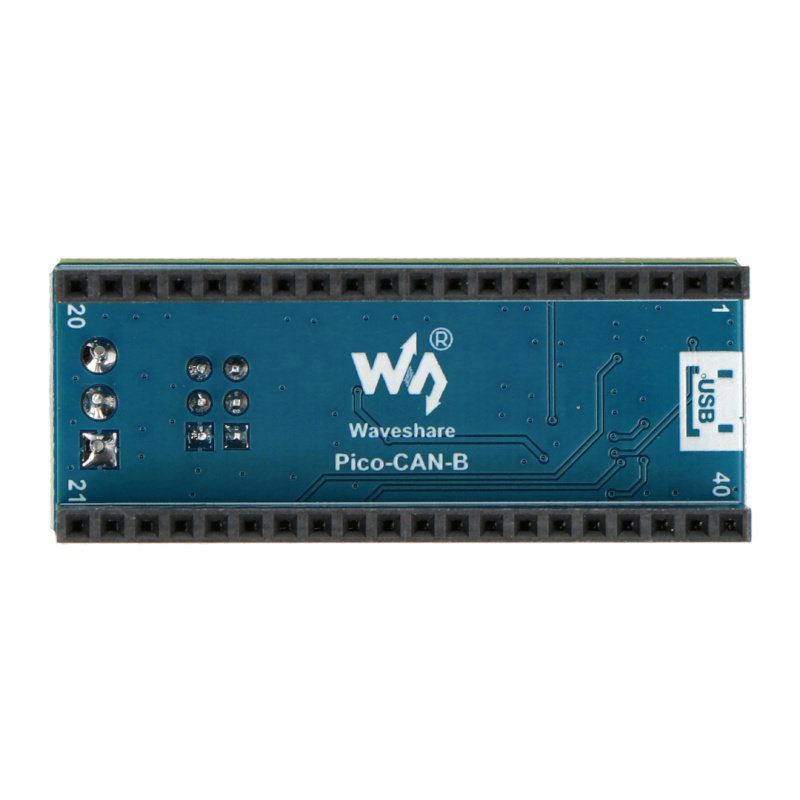

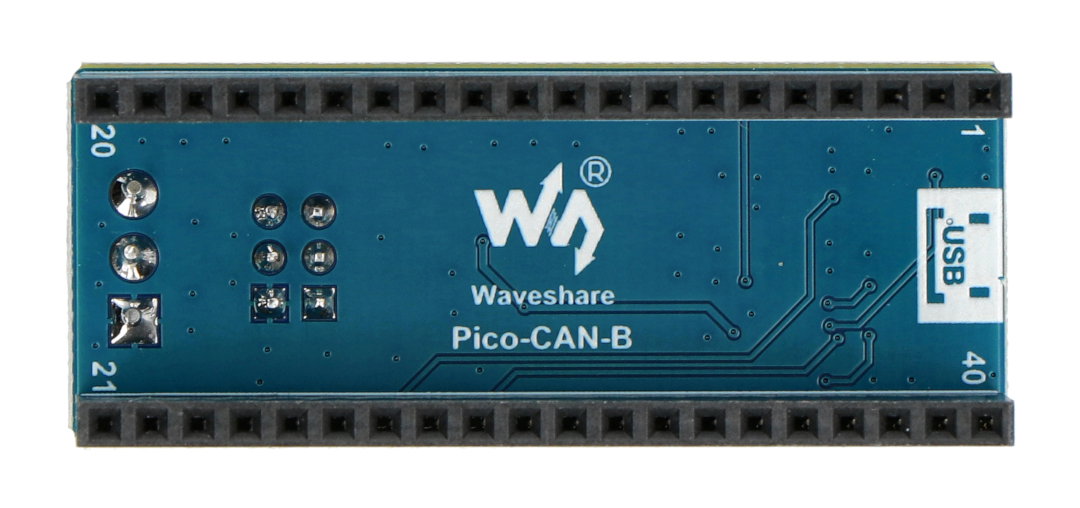

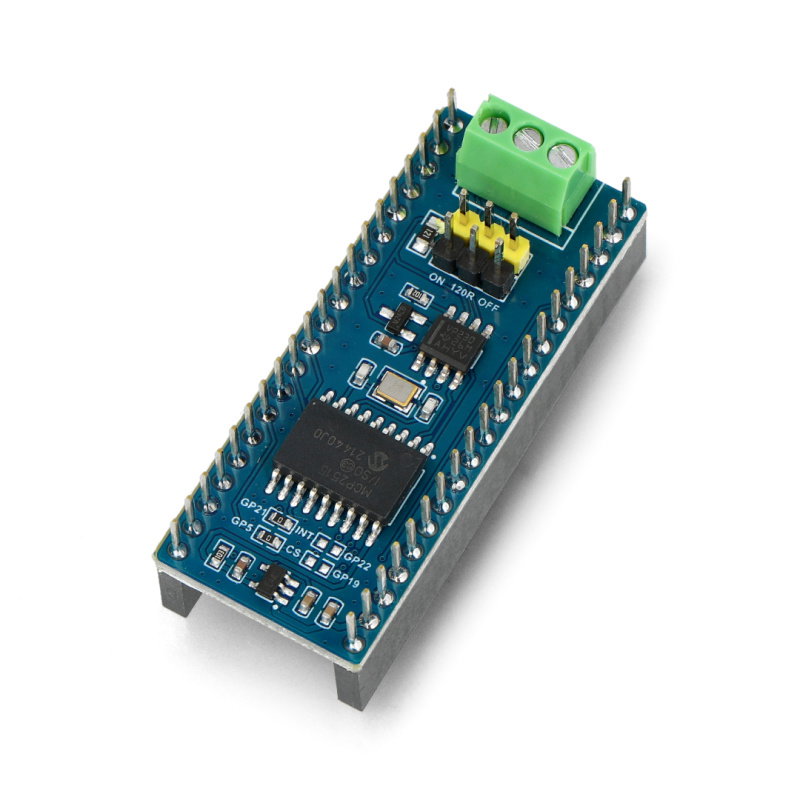

CAN-Bus-Overlay für Raspberry Pi Pico - Waveshare 23775.

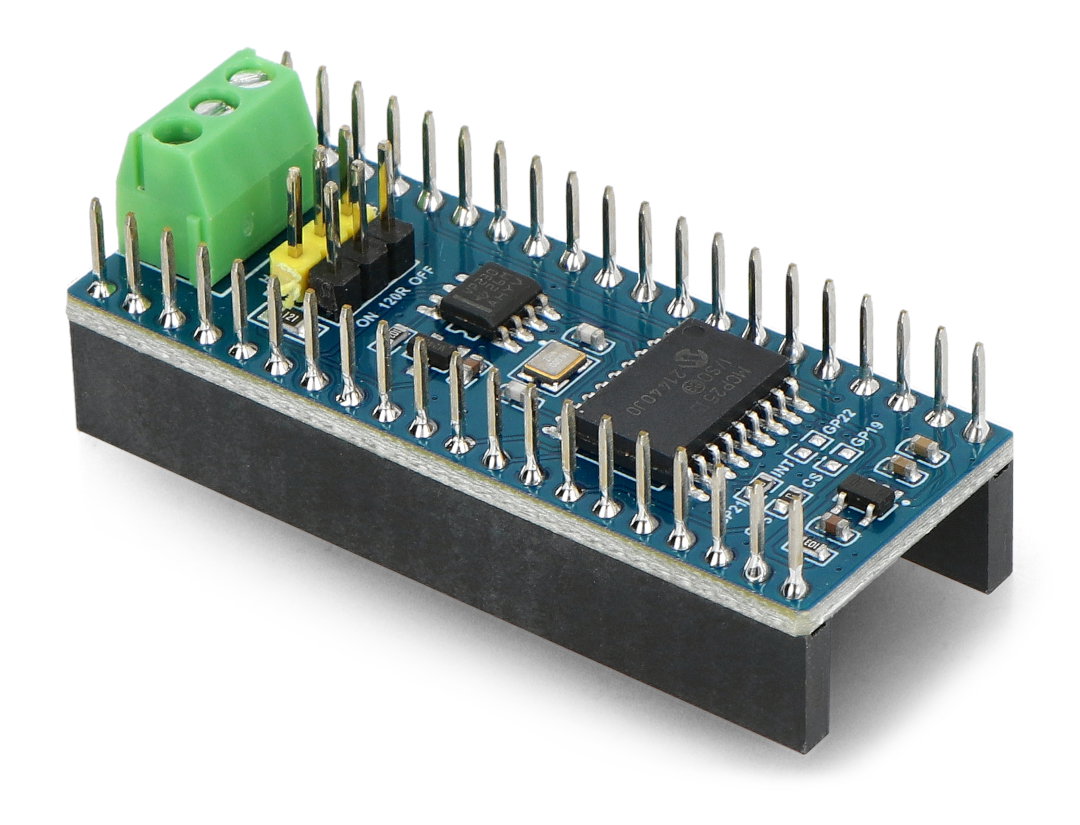

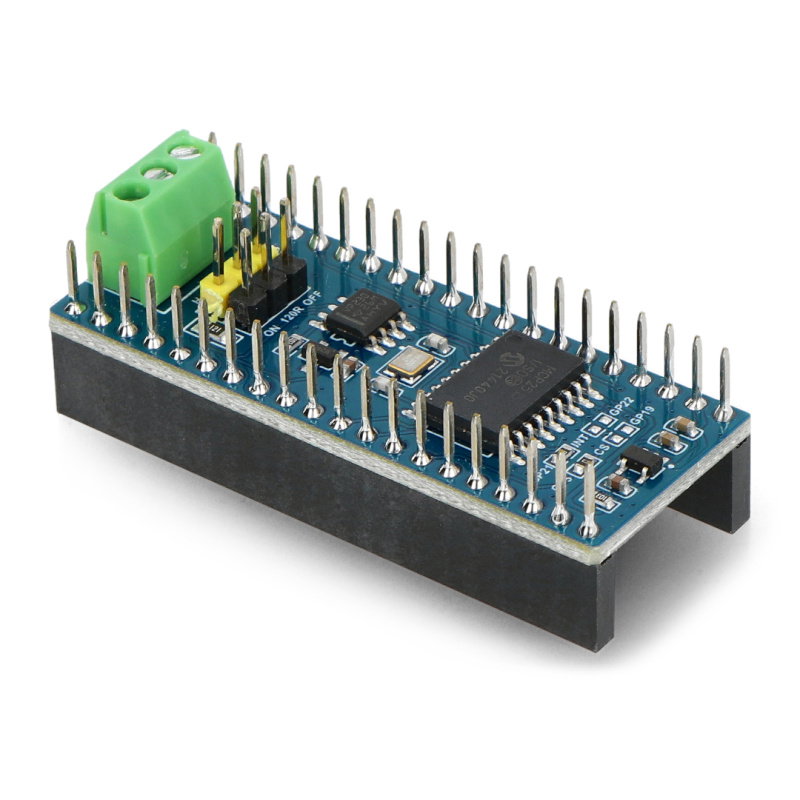

Das Overlay ist mit dem CAN-Controller MCP2515 und dem Transceiver SIT65HVD230DR ausgestattet.
Was ist der CAN-Bus?
Der CAN-Bus ist wie ein Nervensystem, das eine kontinuierliche Kommunikation ermöglicht. Er ermöglicht es jedem Steuergerät, mit allen anderen Steuergeräten ohne komplizierte Spezialverkabelung zu kommunizieren. Über CAN können sie Informationen, wie z. B. Sensordaten, aufbereiten und weitergeben. Die häufigste Anwendung des Busses ist die Schaffung von elektronischen Netzwerken in Fahrzeugen. In den letzten Jahrzehnten haben jedoch auch andere Branchen damit begonnen, ihn einzusetzen. CAN wird inzwischen auch in Straßenbahnen, Zügen, Flugzeugen sowie in medizinischen und Laborgeräten eingesetzt.

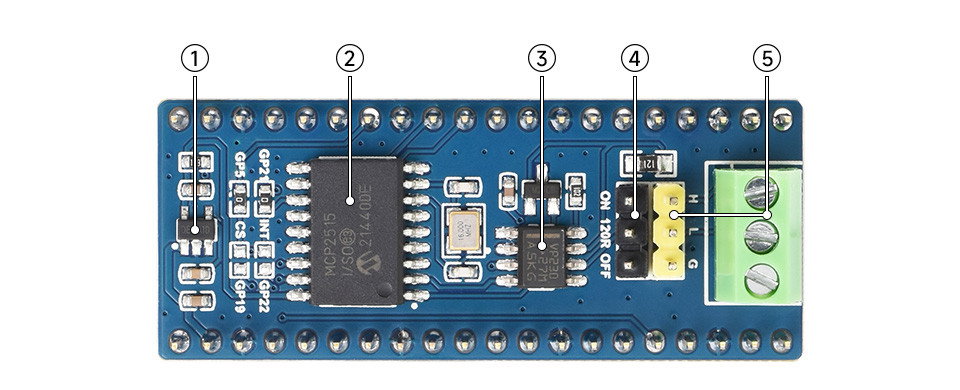

Elemente auf der Platine
- RT9013-33GB - LDO-Spannungsstabilisator
- MCP2515 - CAN-Steuerung
- SIT65HVD230DR - CAN-Transceiver
- Widerstandskonfiguration (ON - 120Ω-Widerstand angeschlossen, OFF - 120 Ω-Widerstand abgetrennt)
- CAN-Bus-Anschluss
Anordnung der Komponenten auf dem Overlay.

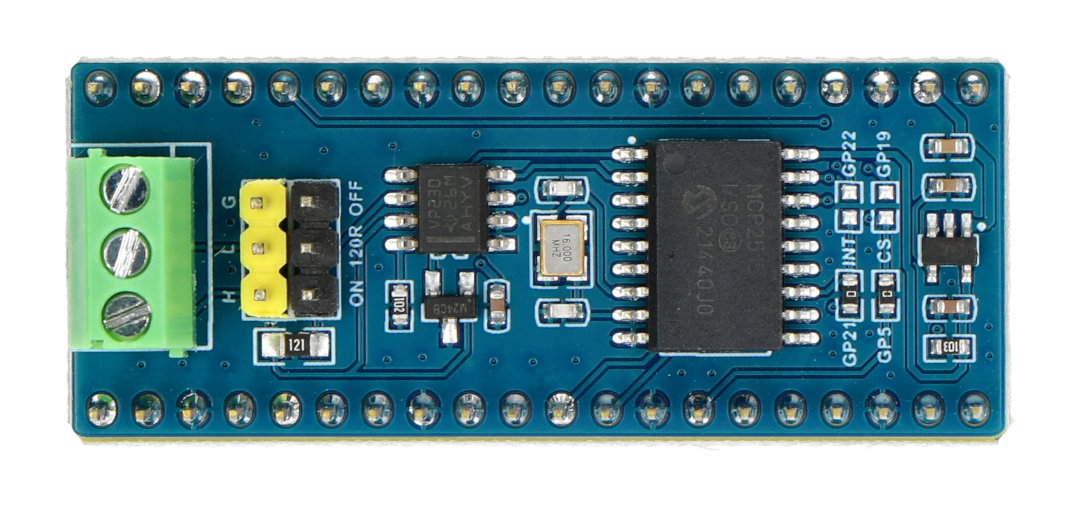

Das Overlay von Waveshare erweitert den Raspberry Pi Pico mit CAN-Kommunikation.Technische Daten des CAN-Bus-Overlays
- Hersteller: Waveshare
- Kompatibilität: Raspberry Pi Pico
- Kommunikationsschnittstelle: SPI
- CAN-Steuerung: MCP2515
- CAN-Transceiver: SIT65HVD230DR
- Baudrate: 5 kbps bis 1000 kbps
- Versorgungsspannung: 3,3 V bis 5 V
- Abmessungen: 52 x 21 mm
