Produktbeschreibung: Arduino Portenta H7 - ABX00042
Der erste Vertreter der neuen Familie von Arduino -Systemen für professionelle IoT-Anwendungen in der Industrie - Portenta H7 ist ein kleines, äußerst effizientes und gleichzeitig energiesparendes Board, auf dem der Mikrocontroller STM32H747 auf Basis der ARM-Pelion-Technologie zum Einsatz kam . Das System ist mit zwei Kernen ausgestattet: Cortex-M7 und Cortex-M4, die mit bis zu 480 MHz und bis zu 240 MHz getaktet werden. Dank dieser Struktur ist der Arduino Portenta H7 in der Lage, zwei unabhängige Aufgaben auszuführen . Arduino teilte mit, dass Großhandelskäufer die Parameter des Boards anpassen können.

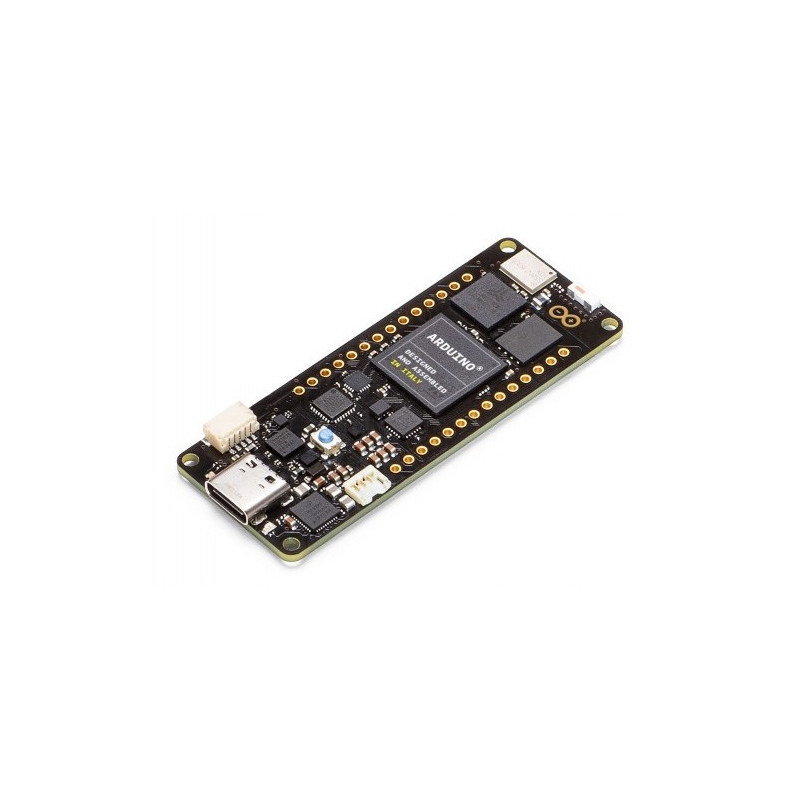

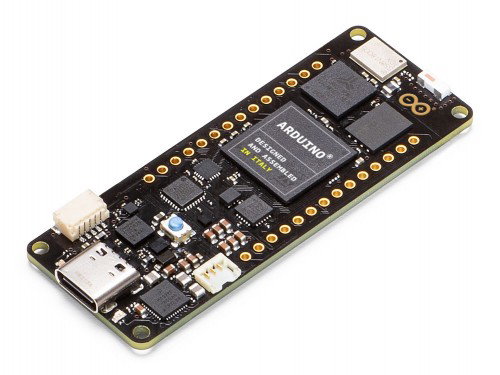

Arduino Portenta H7 - Board für professionelle Anwendungen.

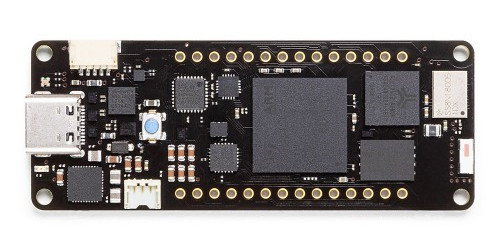

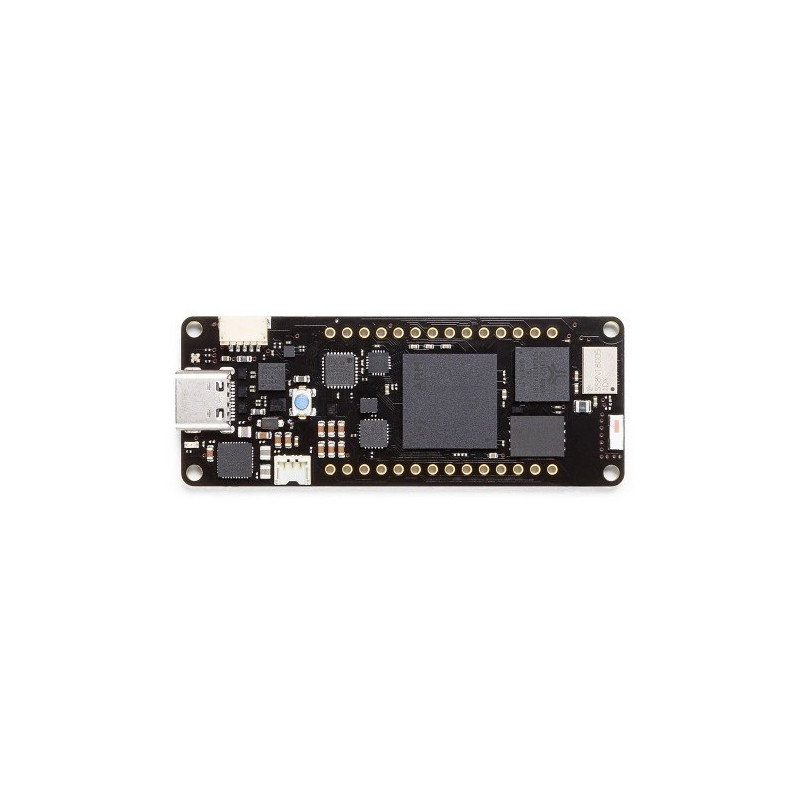

Arduino Portenta H7-Modul - Draufsicht.Multitasking und Flexibilität
Durch die Verwendung von zwei parallelen Kernen, die dank des Remote Procedure Call- Mechanismus miteinander kommunizieren können, der das Aufrufen von Funktionen zwischen den Kernen ermöglicht. Portenta H7 ist in der Lage, gleichzeitig unabhängige Aufgaben auszuführen. Während ein Kern damit beschäftigt ist, einen komplexen Algorithmus zu berechnen, ist der andere damit beschäftigt, Low-Level-Aufgaben wie die Steuerung eines Motors auszuführen. Mit dem Board können Sie problemlos Prozesse ausführen, die mit der TensorFlow ™ Lite-Software für maschinelles Lernen und die Erstellung neuronaler Netze erstellt wurden. Die Verwendung einer solch fortschrittlichen Architektur ermöglicht ein unauffällig aussehendes Board zur Unterstützung von Anwendungen, Programmen und Codes:
Arduino (mit Arm® Mbed™ OS)
MBed™
Mikropython / Javascript
TensorFlow™
Grafikbeschleuniger und Schnittstellen
Ein zweifellos interessantes Feature ist die Verwendung eines Systems mit integriertem Grafikbeschleuniger. Dank der GPU des STM32H747-Mikrocontrollers hat der Portenta H7 die Möglichkeit, einen externen Monitor anzuschließen, was Ihnen in Kombination mit der Portenta Carrier- Erweiterungsplatine ermöglicht, aus einer kleinen Platine einen Computer der eNUC-Klasse zu erstellen. Die GPU verfügt auch über einen JPEG-Encoder und -Decoder. Das Board ist mit Bluetooth 5.1 LE und WiFi 65 Mb / s-Konnektivität ausgestattet (die als Access Point, Client oder beides gleichzeitig arbeiten kann). Auch die Kommunikation über die Standards LoRa, LTE Cat-M und NB-IoT ist möglich.

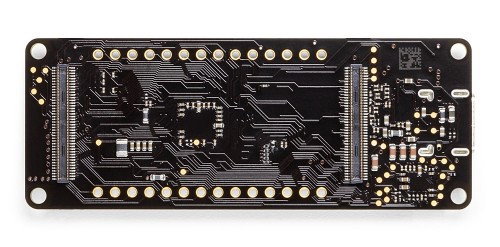

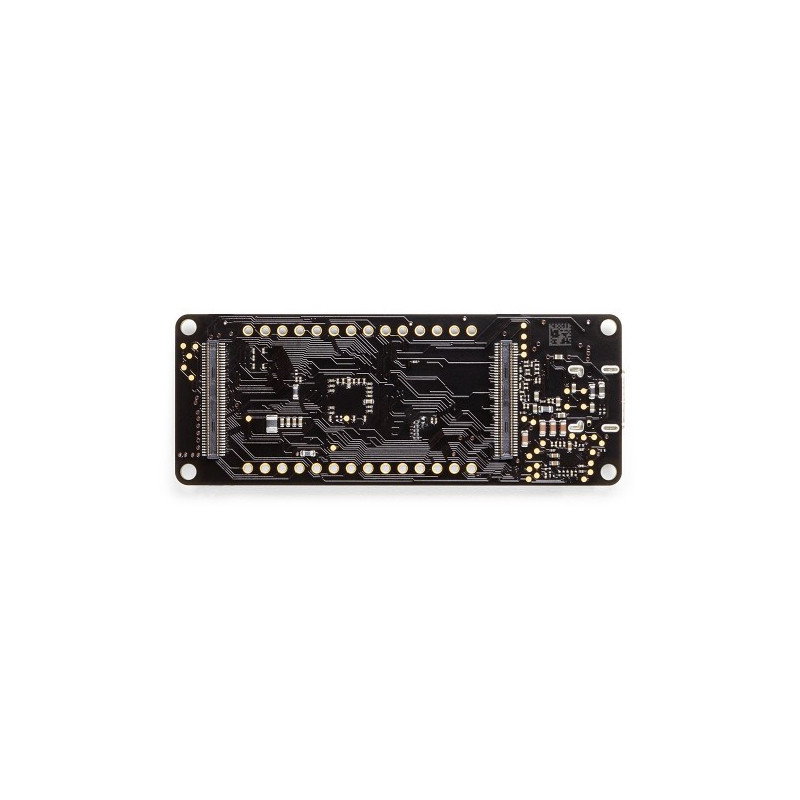

Blick auf die Unterseite der Portenta H7 Platte. Neuer 80-poliger Stecker sichtbar.

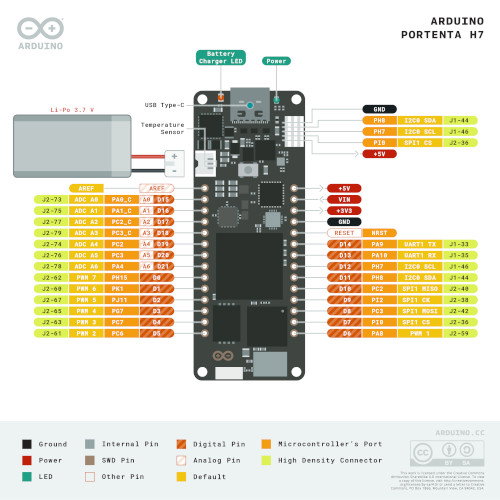

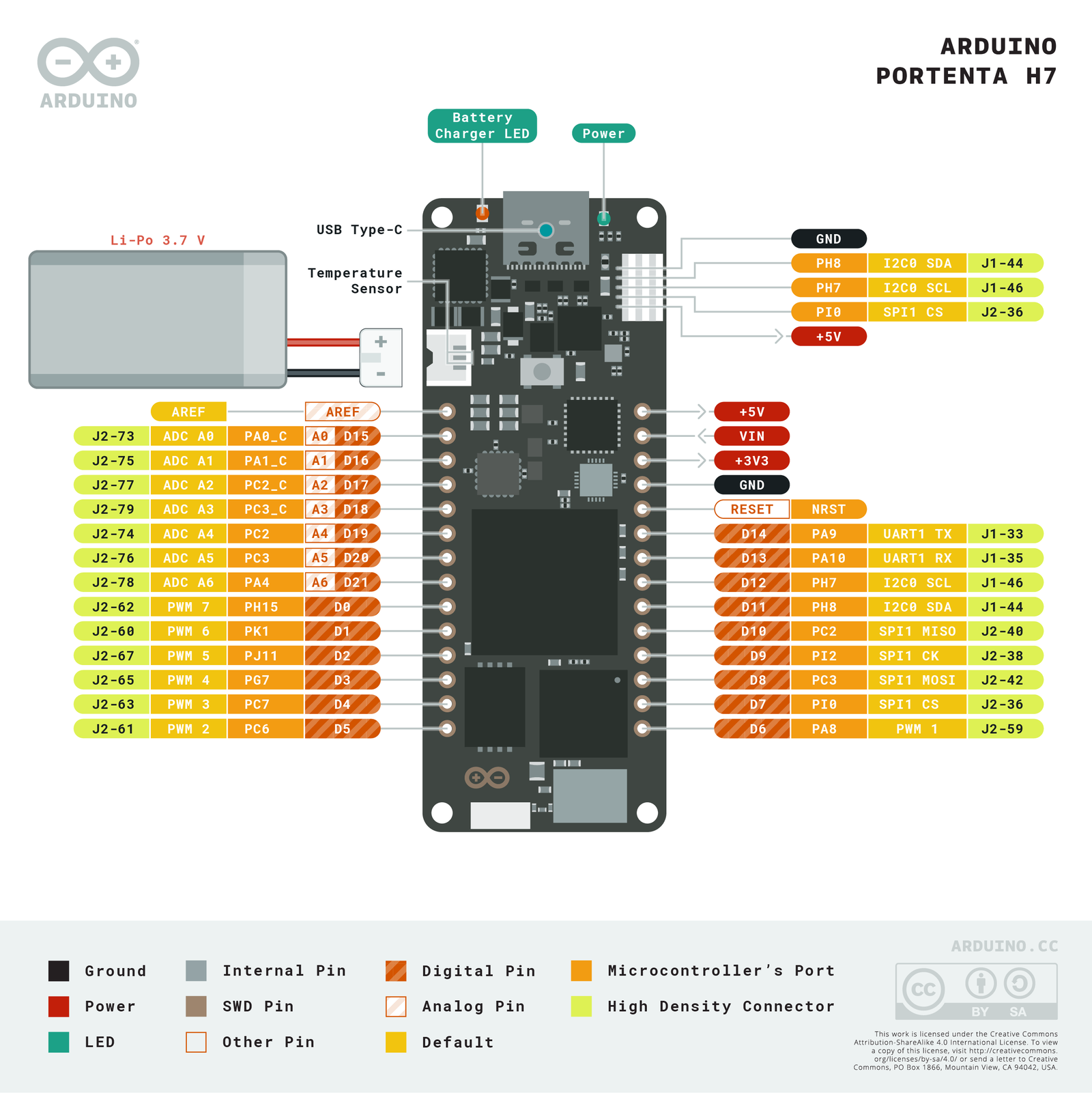

Beschreibung der Arduino Portenta H7 Platinenanschlüsse.
Ein neuer Standard für Steckverbinder
Portenta H7 ist ein neuer Standard für Steckverbinder. Auf der Unterseite der Platine befindet sich ein 80-poliger Steckverbindersatz. Dies verleiht dem Board Vielseitigkeit bei der Verwendung in Projekten unterschiedlicher Größe, die weniger oder mehr Anschlüsse erfordern. Ein weiterer Vorteil des Portenta H7 ist die Kompatibilität zur MKR -Serie, sowohl hinsichtlich der Anschlüsse als auch der Größe der Platine. Der neue Arduino ist mit einem USB Type-C Port mit integriertem Display Port ausgestattet.
Spezifikation des Arduino Portenta H7-Boards
| Parameter | Bereich |
|---|---|
| Mikrocontroller | STM32H747XI dualer Cortex®-M7 + M4 32-Bit-Arm®-MCU |
| Drahtloses Kommunikationsmodul | Murata 1DX WiFi 802.11b / g / n 65 Mb / s und Bluetooth 5.1 BR / EDR / LE |
| Kryptografisches System | NXP SE0502 |
| Versorgungsspannung (USB / Vin) | 5 V |
| Batteriebetrieben | Li-Pol 3,7 V, Mindestkapazität 700 mAh (eingebautes Ladegerät) |
| Betriebsspannung der Pins | 3,3 V |
| Energieverbrauch | 2,95 uA im Standby-Modus |
| Videoanschluss | MIPI DSI-Host und MIPI D-PHY |
| Grafikkarte | CHrom-ART Hardware-Grafikbeschleuniger ™ |
| Zähler | 22 Timer und Watchdog-Schaltungen |
| UART | 4 Ports (2 steuerbar) |
| Ethernet-PHY | 10/100 Mb/s (verfügbar mit Portenta Carrier Board) |
| SD-Kartensteckplatz | Ja (verfügbar mit Portenta Carrier Board) |
| Arbeitstemperatur |
|
| MKR-Anschlüsse | Fähigkeit, Arduino MKR-Erweiterungen zu verwenden |
| Neue Anschlüsse | Zwei 80-polige Anschlüsse |
| Kameraschnittstelle | 8 Bit, bis zu 80 MHz |
| ADC | 3 x ADC mit 16 Bit maximaler Auflösung (bis zu 36 Kanäle, bis zu 3,6 MSPS) |
| GEBEN | 2 x 12-Bit-DAC (1 MHz) |
| USB-Typ-C-Anschluss | Host/Gerät, integrierter Displayport, USB High/Full Speed/Power Delivery |
Arduino Portenta H7 - ABX00042
Das Arduino Portenta H7 Board - ABX00042 - ermöglicht die Umsetzung anspruchsvoller Programmieraufgaben in Echtzeit. Ein bekannter Hersteller - Arduino - hat dieses Board so konzipiert, dass es in Bezug auf die Programmierung komfortabel und funktional ist.
Der Portenta H7 kann als Standard-Mikrocontroller-Board oder als Hauptprozessor des Embedded-Computers arbeiten. Die Funktionalität von Portenta kann durch den Kauf kompatibler Erweiterungsmodule wie Portenta Vision Shield erweitert werden (Sie finden sie alle im Botland Store).
Arduino Portenta H7 Board - Handlungsfreiheit
Der Minicomputer Arduino Portenta H7 ist multitaskingfähig und vielseitig. Die beiden Kerne können parallel arbeiten, aber dank der innovativen Remote Procedure Call-Technologie auch miteinander kommunizieren. So können Sie verschiedene Programmiertätigkeiten durchführen – gemeinsam oder völlig unabhängig voneinander, aber immer gleichzeitig!
Das Board wurde mit einer Reihe von Entwicklungstechnologien angereichert - Mbed, TensorFlow, Arm Mbed und andere. Es wird Enthusiasten von eingebetteten Systemen viel Freiheit und viel Rechenleistung geben!
