Produktbeschreibung: Arduino Portenta Proto Kit ME - Bewegungsumgebung - Prototyping Kit - AKX00073
Das Portenta Proto Kit VE ist ein Kit für Ingenieure und Entwickler, die eine robuste Plattform für Bildverarbeitungstests und Umweltüberwachung benötigen. Es enthält den Portenta H7 mit einem Dual-Core ARM Cortex M7 und M4 Prozessor, Nicla Vision mit eingebauter Kamera und eine Reihe von Sensoren zur Erfassung von Bewegungs- und Umgebungsdaten. Ein 4G-GNSS-Modul bietet Cloud-Konnektivität für die Analyse und Fernverwaltung von Daten. Das Kit wird sich als nützlich für Anwendungen wie Objekterkennung, Personenzählung, Luftqualitätsanalyse oder industrielle Automatisierung erweisen. Dank des modularen Aufbaus und der Unterstützung der Arduino Cloud-Plattform können Sie schnell vom Prototyp zum fertigen Produkt übergehen.
Arduino Portenta Proto Kit ME - Bewegungsumgebung - Prototypen-Kit - AKX00073.
Das Arduino Portenta Proto Kit VE ist ein umfassendes Testkit für die industrielle Bildverarbeitung und Umweltüberwachung.Hauptmerkmale des Kits
- Maschinelles Sehen und Umweltanalyse - Nicla Vision mit Kamera ermöglicht Objekterkennung und Personenzählung
- Leistungsstarke Rechenleistung - Dual-Core ARM Cortex M7 (480 MHz) + M4 (240 MHz) Prozessor im Portenta H7
- Konnektivität und Erweiterungen - Unterstützung für Ethernet, USB Typ A, microSD, mPCIe, CAN und 4G LTE GNSS
- Intelligente Sensoren - Module zur Messung von Bewegung, Temperatur, Luftfeuchtigkeit und Luftqualität
- Cloud-Integration - Arduino Cloud ermöglicht die Ferndatenerfassung und -analyse in Echtzeit
- Modularität und Kompatibilität - einfache Erweiterung mit Proto Shield und Qwiic
- Unterstützung für mehrere Schnittstellen - UART, I2C, SPI, PWM, digitale und analoge Ausgänge
- Einfache Programmierung - Unterstützung für Arduino IDE, Arduino CLI und Cloud Editor
Kompatibilität und Programmierung
Das Portenta Proto Kit VE ist mit dem Arduino Pro Ökosystem kompatibel und unterstützt Arduino IDE, Arduino CLI und Cloud Editor. Es arbeitet mit Bibliotheken wie Arduino BLE, WiFi, Modulino und BHY2 und erleichtert so die Integration von Sensoren und die drahtlose Kommunikation. Eingebaute WiFi-, Bluetooth- und 4G-LTE-Schnittstellen ermöglichen eine Echtzeitkommunikation und machen das Kit ideal für IoT- und KI-Lösungen.
Das Herzstück des Kits ist das vielseitige und leistungsstarke Portenta H7 Mikrocontroller-Board.

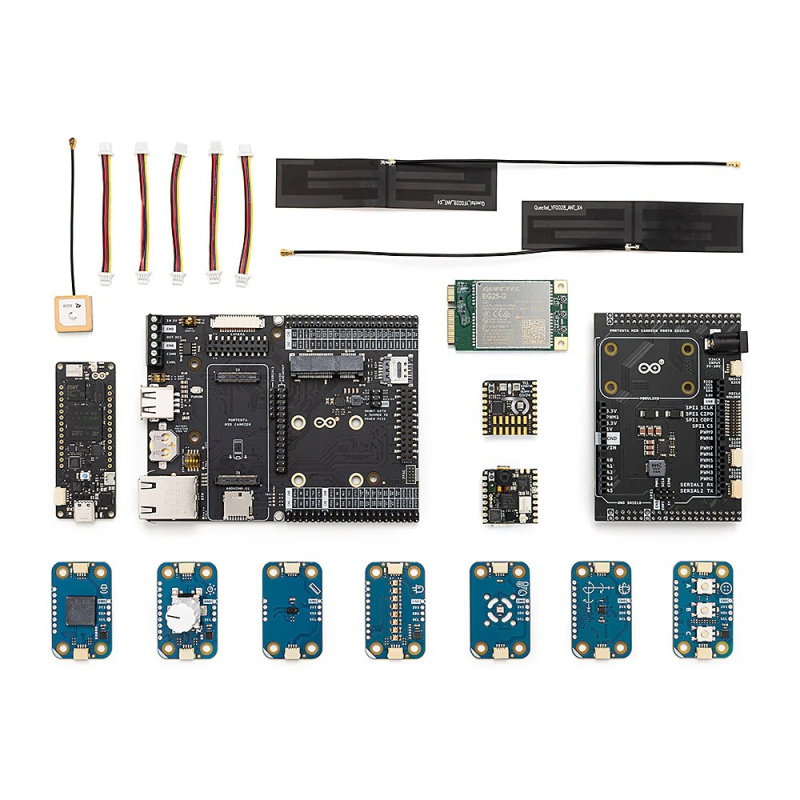

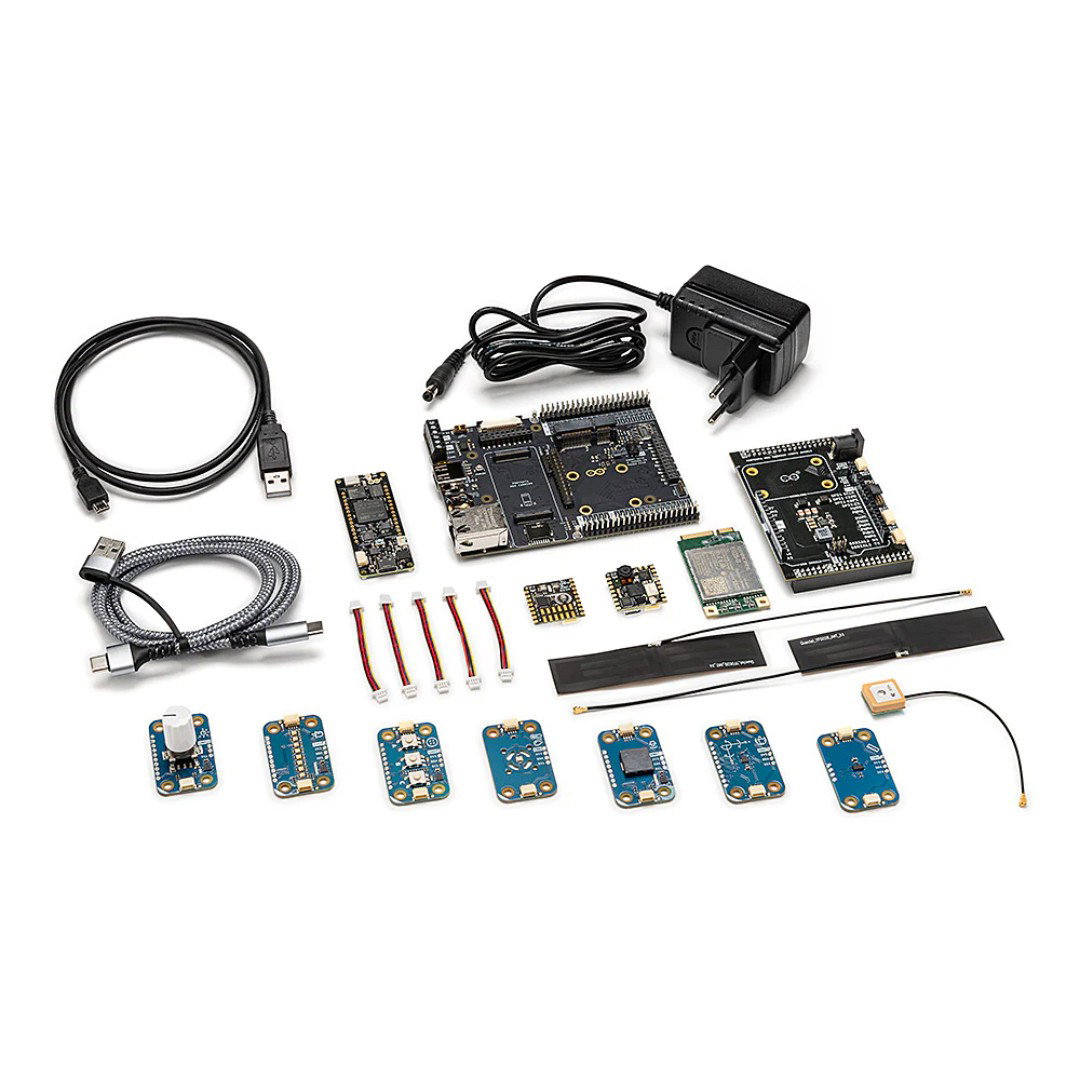

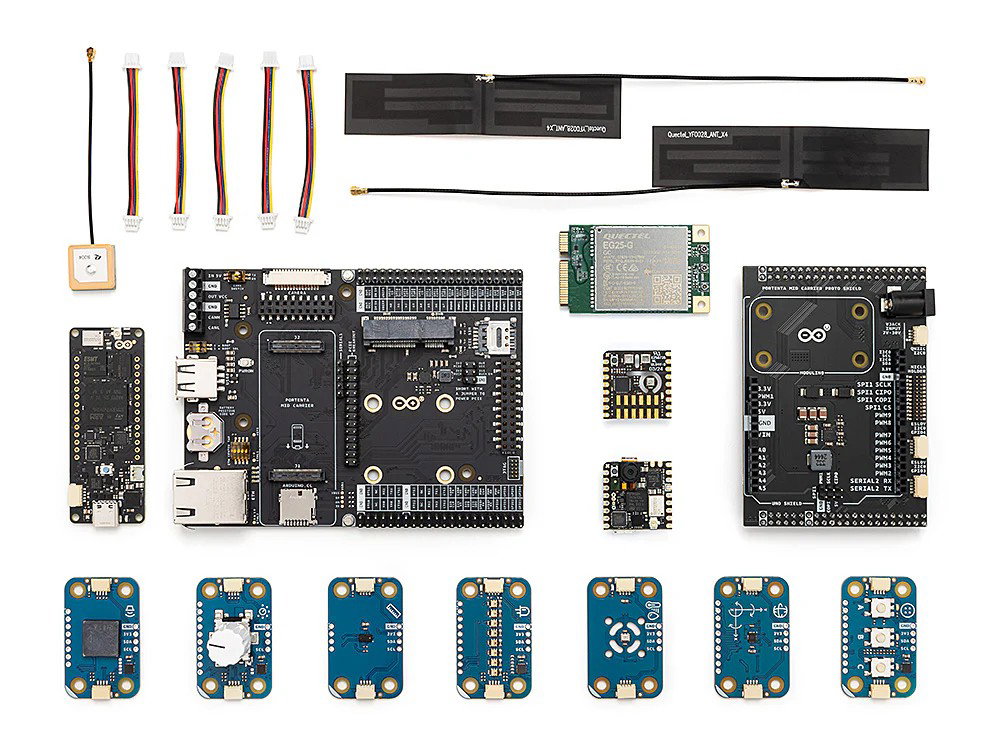

Im Kit enthaltene Komponenten.
Komponenten des Kits und ihre Funktionen
- Portenta H7 - Ein leistungsstarkes Mikrocontroller-Board mit Dual-Core ARM Cortex M7 (480 MHz) und Cortex M4 (240 MHz) Prozessoren, das die gleichzeitige Verarbeitung von Echtzeitaufgaben und High-Level-Anwendungen ermöglicht
- Nicla Vision - ein kompaktes Board mit integrierter Kamera und zusätzlichen Sensoren, entwickelt für Objekterkennung, Personenzählung und Umgebungsanalyse
- Portenta Mid Carrier - Erweiterungsmodul mit Unterstützung für Ethernet, mini PCIe, Kameraanschlüsse, CAN-Schnittstelle, microSD und 4G-Konnektivität über GNSS-Modul
- Portenta Mid Carrier Proto Shield - eine Zusatzplatine, die den Anschluss von Erweiterungen ermöglicht, darunter Arduino UNO-Module, Qwiic-Sensoren und das ESLOV-System
- Modulinos - eine Reihe von Sensoren und Aktoren, die einfach an das Mid Carrier Proto Shield angeschlossen werden können, darunter Encoder, LEDs, Abstands-, Bewegungs-, Temperatur- und Feuchtigkeitssensoren
- Arduino Pro 4G GNSS-Modul - Modul mit globaler 4G LTE-Konnektivität und GNSS (GPS)-Funktionalität für Datenübertragung, Fernüberwachung und Echtzeit-Benachrichtigungen
| Technische Daten Arduino Portenta H7 | |
|---|---|
| Mikrocontroller | STM32H747XI Dual Cortex M7 + M4 32bit ARM MCU |
| Drahtloses Kommunikationsmodul | Murata 1DX WiFi 802.11b/g/n 65 Mb/s und Bluetooth 5.1 BR/EDR/LE |
| Kryptographie-Chip | NXP SE0502 |
| Versorgungsspannung (USB/Vin) | 5 V |
| Stromversorgung der Batterie | Li-Pol 3,7 V, Mindestkapazität 700 mAh (eingebautes Ladegerät) |
| Pin-Betriebsspannung | 3,3 V |
| Stromaufnahme | 2,95 uA im Leerlauf |
| Video-Anschluss | MIPI DSI-Host und MIPI D-PHY |
| GPU | Chrom-ART Hardware-Grafikbeschleuniger |
| Zähler | 22 Zähler und Watchdog-Chips |
| UART | 4 Ports (2 steuerbar) |
| Ethernet PHY | 10 / 100 Mbps (verfügbar mit Portenta Carrier Board) |
| SD-Kartensteckplatz | Ja (verfügbar mit Portenta Carrier Board) |
| Betriebstemperatur |
|
| MKR-Anschlüsse | Möglichkeit zur Verwendung von Arduino MKR-Erweiterungen |
| Neue Steckverbinder | Zwei 80-Pin-Anschlüsse |
| Kamera-Schnittstelle | 8-Bit, bis zu 80 MHz |
| ADC | 3 x ADC mit 16-Bit maximaler Auflösung (bis zu 36 Kanäle, bis zu 3,6 MSPS) |
| DAC | 2 x 12-Bit-DAC (1 MHz) |
| USB-Typ-C-Anschluss | Host / Gerät, integrierter Display Port, USB High/Full Speed / Power Delivery |
