Produktbeschreibung: Arduino Portenta Breakout - ASX00031
Das Board ist eine Erweiterung des Arduino Portenta -Moduls mit zusätzlichen Anschlüssen und Leitungen. Das Portenta Breakout-Modul ist mit einem Netzschalter, einem DIP-Schalter zur Auswahl des Arduino Portenta-Startmodus sowie einer Reihe von Anschlüssen ausgestattet: USB A, RJ5, microSD, OpenMW, MIPI 20T JTAG. Das Board verfügt außerdem über einen RTC-Chip mit einem CR2032-Batteriesteckplatz, einem Schraubanschluss für die Stromversorgung und allen Ausgängen des Arduino Portenta-Moduls.
Anwendungsbeispiele der Erweiterung für Arduino Portenta
- Produktentwicklung: Portenta Breakout-Modul reduziert die Entwicklungszeit für Automatisierungslösungen in Industriequalität auf Basis von Arduino Portenta.
- OpenMV: Das Portenta Breakout-Board verfügt über einen Anschluss zum Anschließen der OpenMV Global Shutter-Kamera, mit der Sie schnell Vision-Anwendungen mit Portenta-Boards entwerfen können.
- Bildung: Portenta Breakout kann als Lehrmittel für industrielle Steuerungs- und eingebettete Systeme dienen.

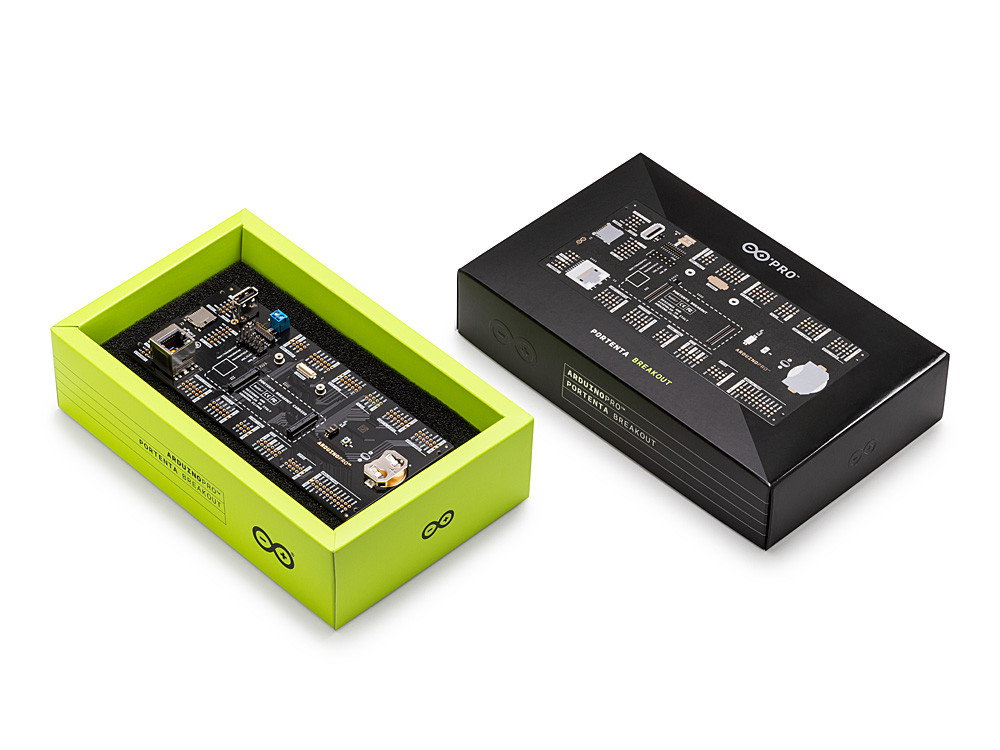

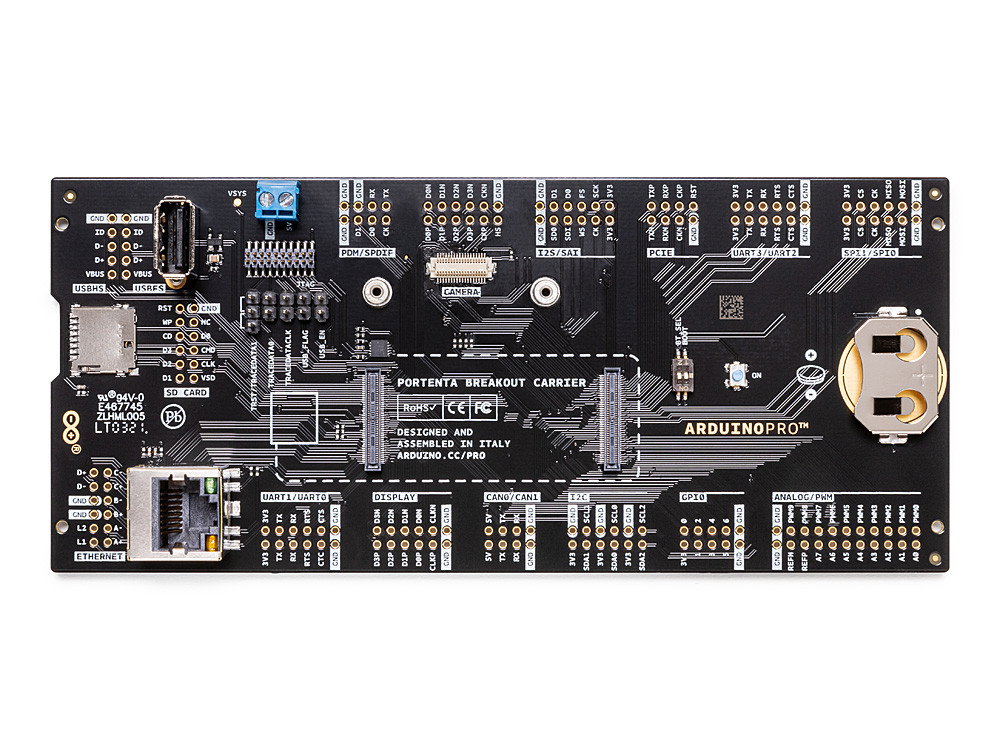

Arduino-Portenta-Ausbruch.
Erweiterungsmodul - Arduino Portenta Breakout.Hauptmerkmale von Arduino Portenta Breakout
- Power-Taste
- DIP-Schalter zum Ändern des Startmodus
- Anschlüsse:
- USB-A
- RJ45-GB/s-Ethernet
- microSD-Kartensteckplatz
- OpenMV MIPI 20T JTAG-Kamerasteckplatz mit Rückverfolgbarkeit
- Stromversorgung:
- CR2032-Batteriesteckplatz für den RTC-Chip
- Klemmleiste
- E/A:
- Alle Arduino Portenta-Signale wurden zu den Goldpin-Pins geführt
- Kompatibilität:
- Pinbelegung des Standard Portenta High Density Steckers
Spezifikation des Arduino Portenta Breakout-Boards
| Spezifikation | |
|---|---|
| USB-Anschluss | USB-A |
| Ethernet | RJ45 1000 MB/s |
| Speichersteckplatz | microSD |
| Kameraanschluss | OpenMV MIPI 20T JTAG |
| Anschlüsse | HD männlich / weiblich |
| RTC | CR2032 |
| Maße | 164 x 72 mm |
| Masse | 69 gr |

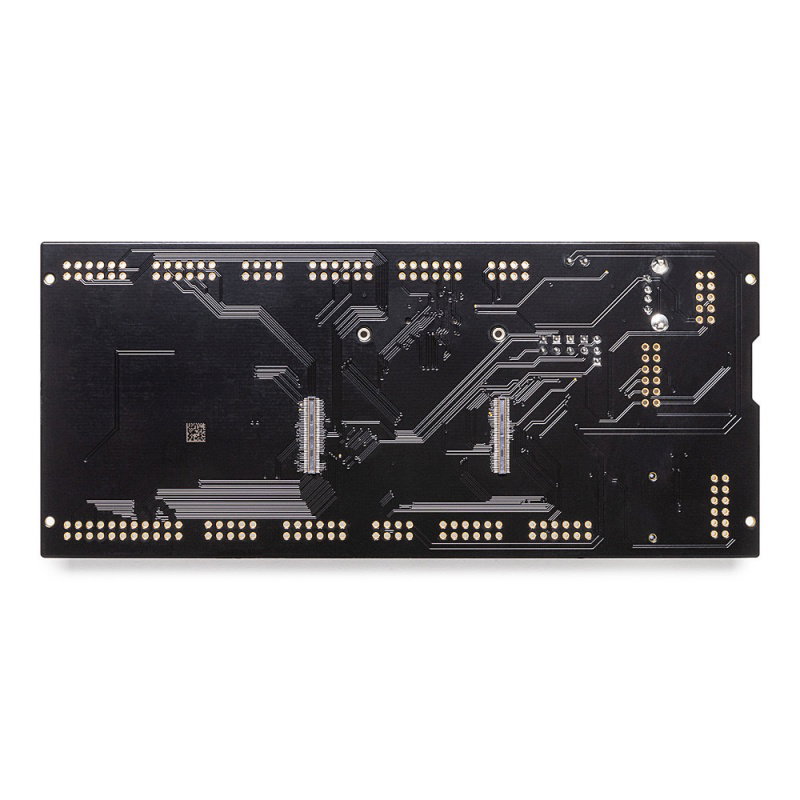

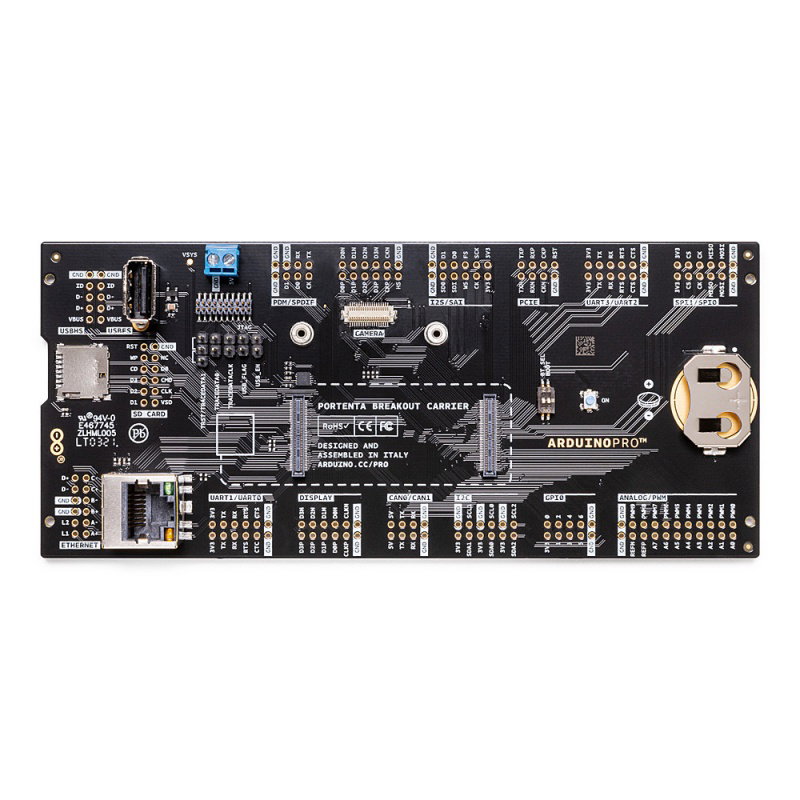

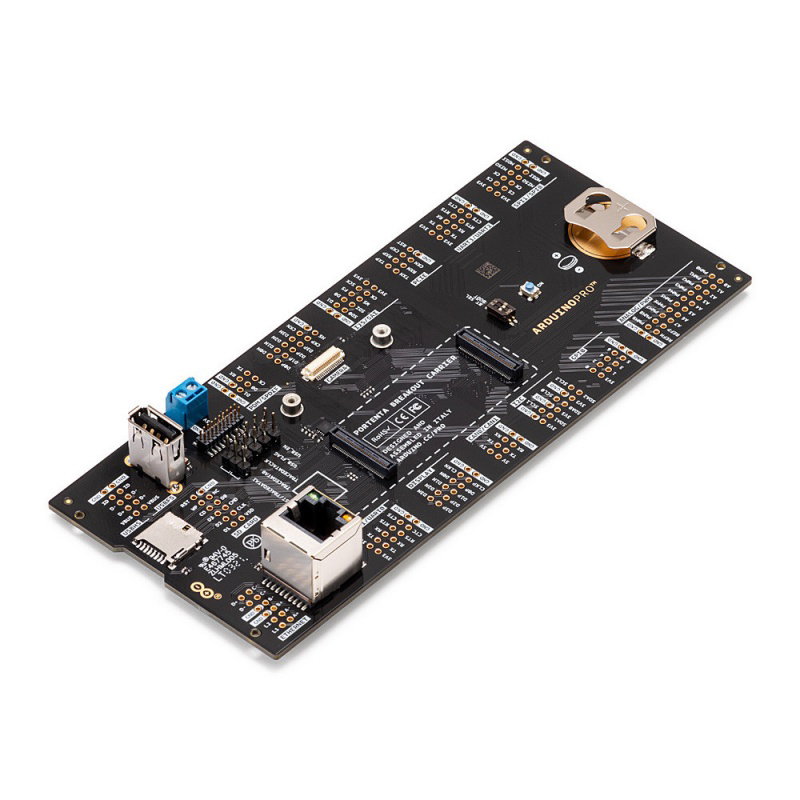

Arduino Portenta Ausbruch – ASX00031
Wir bieten das Arduino Portenta Breakout Board an - ASX00031 ist ein Gerät, mit dem Sie die Fähigkeiten des Arduino Portenta-Moduls erweitern können. Durch den Einsatz dieses Geräts in Projekten im Bereich Elektronik oder Automatisierung eröffnen sich Ihnen völlig neue Möglichkeiten.
Dank der Erweiterung erhalten Sie Zugriff auf zusätzliche Anschlüsse wie USB A, einen microSD-Speicherkartensteckplatz, MIPI 20T JTAG, RJ5 oder OpenMW. Dank eines speziellen Steckplatzes können Sie Ihr Gerät beispielsweise mit einer Kamera ausstatten.
Portenta Breakout - Erweiterung zu Arduino Portenta
Das Gerät verfügt über eine eingebaute RTC (Echtzeituhr) mit einem Platz für eine CR2032-Batterie und einem Platz zum Anschließen von Stromkabeln (Schraubverbindungen).
Dank des entwickelten Designs kann das Gerät sowohl als Erweiterung verwendet werden, die die Implementierung von fortgeschrittenen Projekten oder Systemen ermöglicht, die in der Industrie verwendet werden, als auch als Lernwerkzeug für Studenten an technischen Universitäten.
