Produktbeschreibung: ESP32-S3-DEV-KIT-N8R8 - WiFi + Bluetooth Entwicklungsboard - keine Anschlüsse - Waveshare 24363

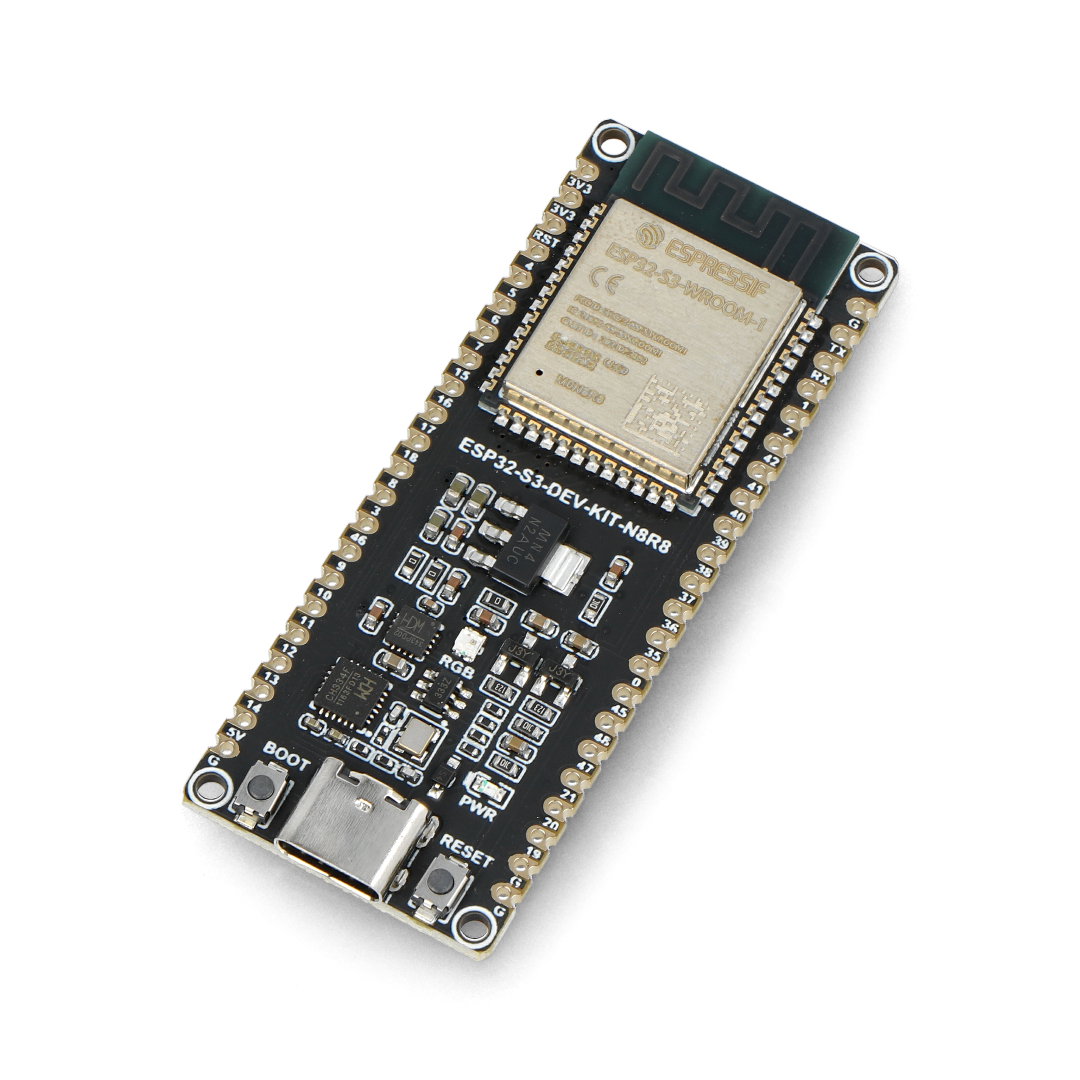

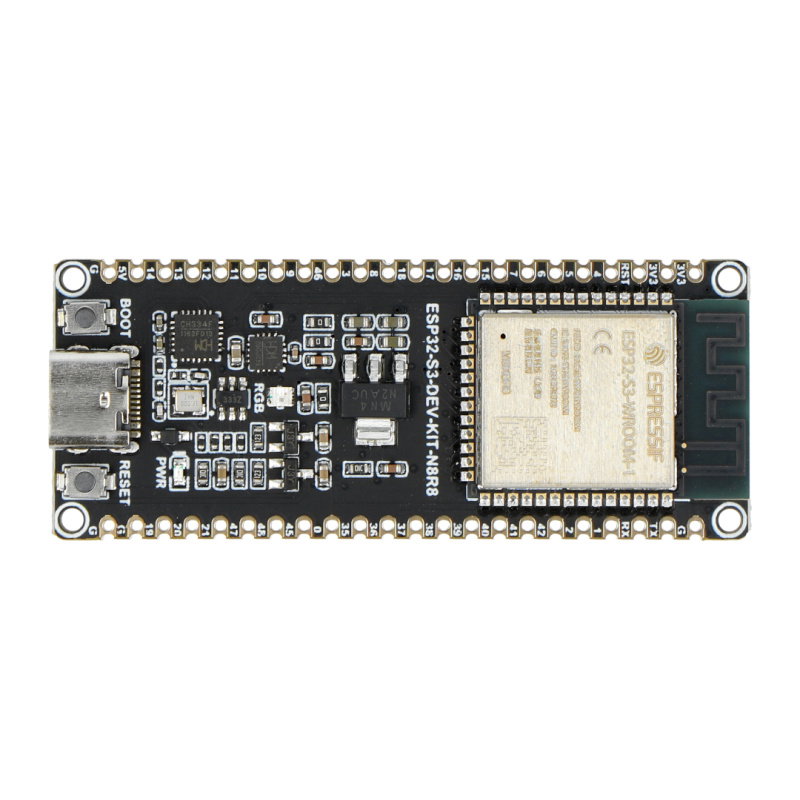

DasESP32-S3-DEV-KIT-N8R8 ist ein kompaktes Entwicklungsboard von Waveshare. Das fortschrittliche ESP32-S3-WROOM-1-N8R8 Modul bietet einen 240 MHz Dual-Core Xtensa LX7 Prozessor, 512 KB SRAM und 8 MB PSRAM auf dem Board. Die verwendeten CH343- und CH334-Chips ermöglichen die USB- und UART-Programmierung über den USB Type-C-Port. Kompatibel mit den Pinouts des ESP32-S3-DevKitC-1 Entwicklungsboards, erleichtert es die Integration mit verschiedenen Peripheriemodulen. Das Board unterstützt gängige Entwicklungsumgebungen wie ESP-IDF, Arduino und MicroPython und ermöglicht so einen schnellen Start und eine einfache Anpassung in Projekten.
Das ESP32-S3-DEV-KIT-N8R8 ist ein kompaktes Entwicklungsboard von Waveshare.Besondere Merkmale
- ESP32-S3-WROOM-1-N8R8 Modul mit Dual-Core Xtensa LX7 Prozessor (240 MHz), ausgestattet mit 512 kB SRAM, 284 kB RAM, 8 MB PSRAM, und 8 MB Flash Speicher
- Integriertes 2,4-GHz-WiFi sowie Bluetooth 5 LE und Bluetooth Mesh für hervorragende RF-Leistung
- CH343- und CH334-Chips für USB- und UART-Programmierung über die USB-Typ-C-Schnittstelle
- Umfangreiche Peripherieschnittstellen, die mit den Pinouts des ESP32-S3-DevKitC-1 Entwicklungsboards kompatibel sind, für eine breite Kompatibilität und Erweiterungsflexibilität
Hersteller hat eine detaillierte Bedienungsanleitung erstellt

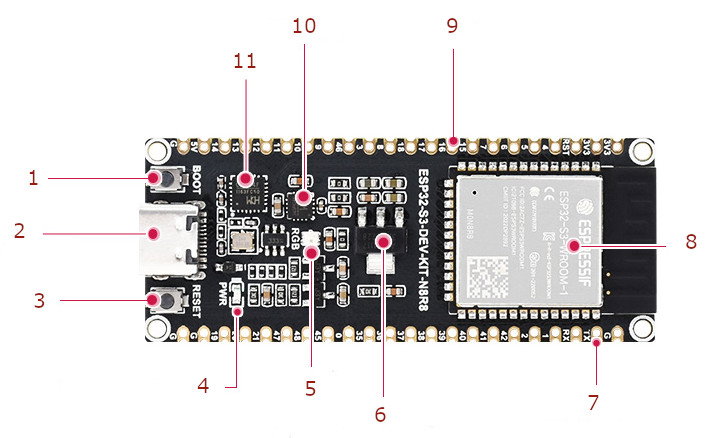

Anordnung der Komponenten auf dem Board
- Boot-Taster
- USB Typ C
- Reset-Taster
- 3,3 V Stromanzeige
- RGB-LED
- Spannungsregler von 3,3 V auf 5 V
- GPIO-Pinbelegungen
- ESP32-S3-WROOM-1-N8R8
- GPIO-Pinbelegungen
- USB-HUB
- USB-zu-UART-Wandler
Layout der Komponenten auf dem Entwicklungsboard mit dem ESP32-S3-WROOM-1-N8R8 Chip.
Beschreibung der Pinbelegung.
Technische Daten
- Modell: ESP32-S3-DEV-KIT-N8R8
- Prozessor: 240 MHz Dual-Core Xtensa LX7 Prozessor
- Speicher: 512 kB SRAM, 384 KB ROM, 8 MB PSRAM, 8 MB Flash-Speicher
- Drahtlose Kommunikation: WiFi 2,4 GHz und Bluetooth
- USB-Typ-C-Anschluss
- Chips: USB und UART
- Peripherie-Schnittstellen:
- UART x3
- I2C x2
- SPI x4
- Kompatibilität: ESP-IDF, Arduino, MicroPython
- Abmessungen: 63,3 x 25,4 mm
Inhalt des Kits
- ESP32-S3-DEV-KIT-N8R8
- Goldpin-Stecker x2
