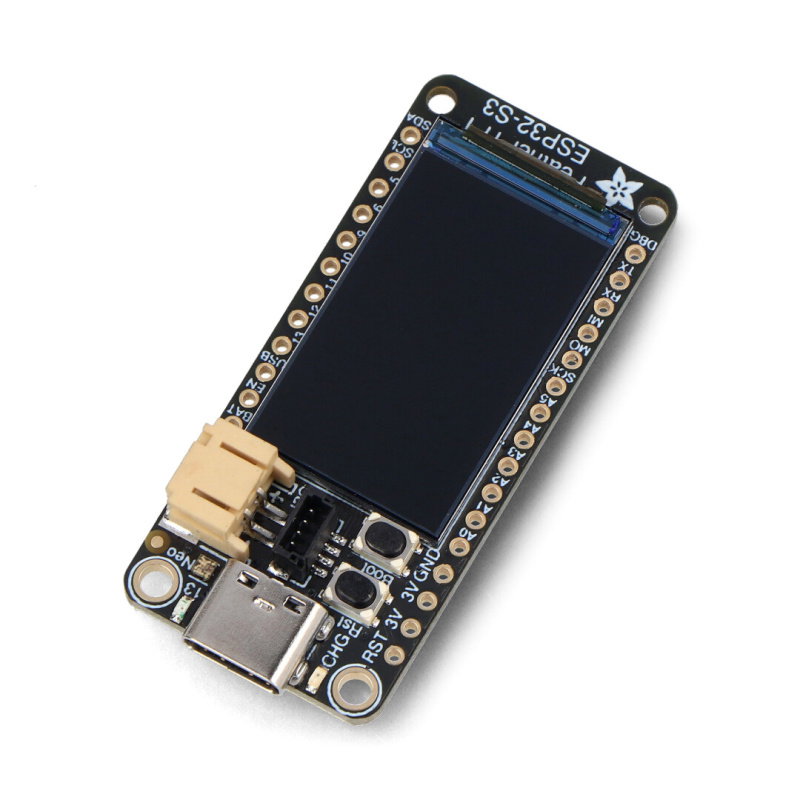

Produktbeschreibung: Feather ESP32-S3 mit TFT-Display - WiFi-Modul, GPIO - 4 MB Flash 2 MB PSRAM - kompatibel mit Arduino - Adafruit 5483
Das Modul aus der Feather-Familie, ausgestattet mit dem ESP32-S3- System und TFT-Display mit einer Diagonale von 1,14 "und einer Auflösung von 240 x 135 px. Es verfügt über 4 MB Flash-Speicher und 2 MB integrierten PSRAM-Speicher . Das Für den korrekten Betrieb des Boards ist das Dual-Core-System Espressif verantwortlich, das mit 240 MHz getaktet ist, mit WiFi- und Bluetooth-Low-Energy- Kommunikation ausgestattet ist und über einen nativen USB-C-Port verfügt.Das Produkt wird in Projekten im Bereich des Internets eingesetzt of Things (IoT) oder allgemein verstandene Heimautomatisierung.
Das Produkt ist mit Arduino kompatibel!
Der Hersteller hat eine ausführliche Bedienungsanleitung vorbereitet - check it out!
Inhalt des Kits.
Was ist Feather ESP32-S3 TFT?
Feather ESP32-S3 gehört zur Familie der kleinen Module. Es wurde mit einem Espressif-Mikrocontroller ausgestattet, der WiFi- und Bluetooth-Kommunikation mit geringem Energieverbrauch unterstützt. Durch seine kompakten Abmessungen lässt es sich unter anderem in Projekten erfolgreich einsetzen. IoT und Hausautomation. Feather ESP32-S3 basiert auf einem Dual - Core Tensilica 240 MHz Prozessor . Es verfügt über 4 MB Flash und 2 MB PSRAM. Zusätzlich hat der Hersteller auf dem Board noch ein TFT-Display mit einer Diagonale von 1,14" und einer Auflösung von 240 x 135 px platziert, was eine noch größere Erweiterung von Projekten ermöglicht.

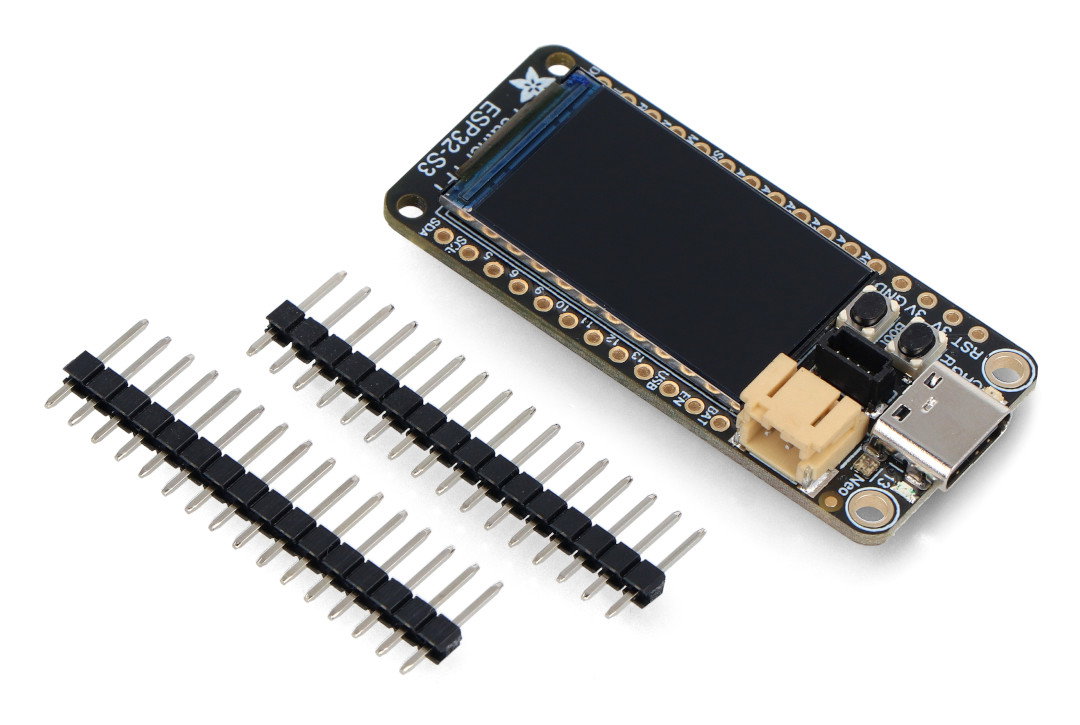

Inhalt des Kits
- Feather ESP32-S3 mit TFT-Display - WiFi-Modul, GPIO - 4 MB Flash 2 MB PSRAM - Arduino kompatibel - Adafruit 5483 - 1 Stk
- 1x16 Goldstiftstreifen - 2,54 mm Raster - zum Selbstlöten - 2 Stück
Grundlegende Pinbelegung von Feather ESP-S3
- Pins von A0 bis A5 - können als analoge Eingänge verwendet werden
- SPI-Bus:
- SCK: Pin der SPI-Taktleitung
- MOSI: SPI Mikrocontroller Out / Sensor In
- MISO: SPI Mikrocontroller In / Sensor Out
- UART-Schnittstelle
- RX: UART-Empfängerstift
- TX: UART-Sender-Pin
- I2C-Schnittstelle (gemeinsam vom STEMMA QT-Anschluss)
- SCL: I2C-Bus-Uhr-Pin
- SDA: Datenpin des I2C-Busses
- Digitale Pins: D5, D6, D9 bis D13

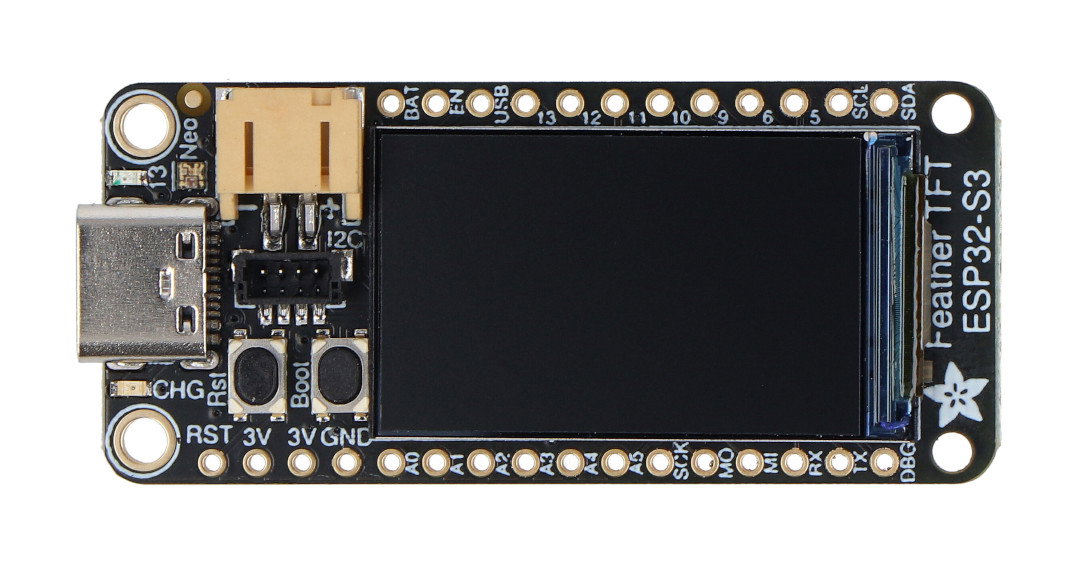

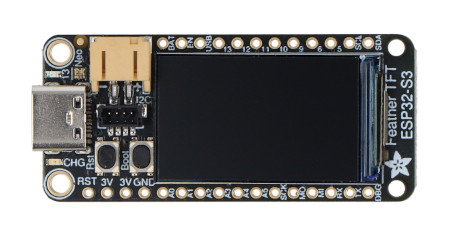

Federmodul mit TFT-Display.

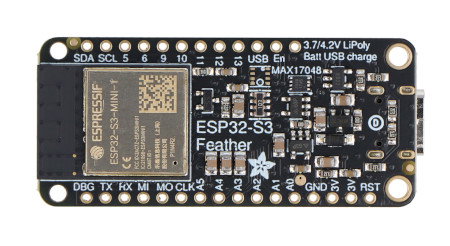

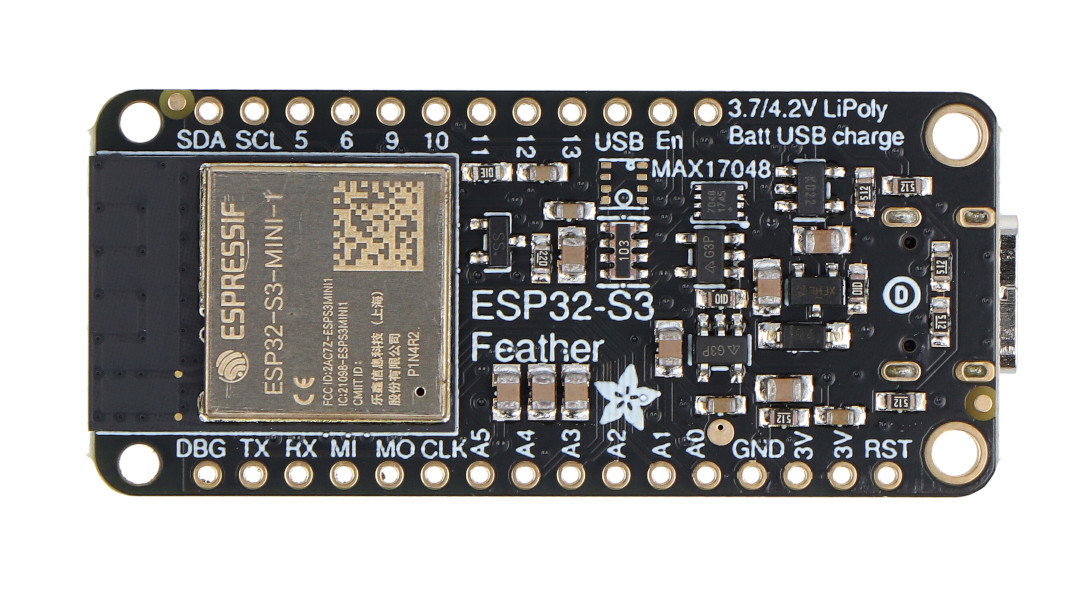

Feather ESP32-S3 TFT von Adafruit.
Spezifikation des Feather ESP32-S3 TFT-Moduls
- System: Dual-Core Tensilica 240 MHz
- Flash-Speicher: 4 MB
- PSRAM-Speicher: 2 MB
- Display: TFT mit einer Diagonale von 1,14" und einer Auflösung von 240 x 135 px
- USB: Typ C - für Programmierung und Stromversorgung
- JST 2-PH-Anschluss mit Li-Pol-Akkuladegerät
- LC709203-System, das den Betrieb der Batterie überwacht (bei Stromversorgung durch eine Li-Pol-Batterie)
- Reset- und DFU (BOOT0)-Tasten
- STEMMA QT-Anschluss für I2C-Geräte
- Dioden informieren über den Betriebs- und Ladezustand des Moduls (unterstützt auch NeoPixel)
- Niedriger Energieverbrauch von bis zu 100 uA im Schlafmodus bei Batteriebetrieb
- Kompatibel mit Arduino oder CircuitPython
- Abmessungen: 52,3 mm x 22,7 mm x 7,2 mm
- Gewicht: 6,3 g
