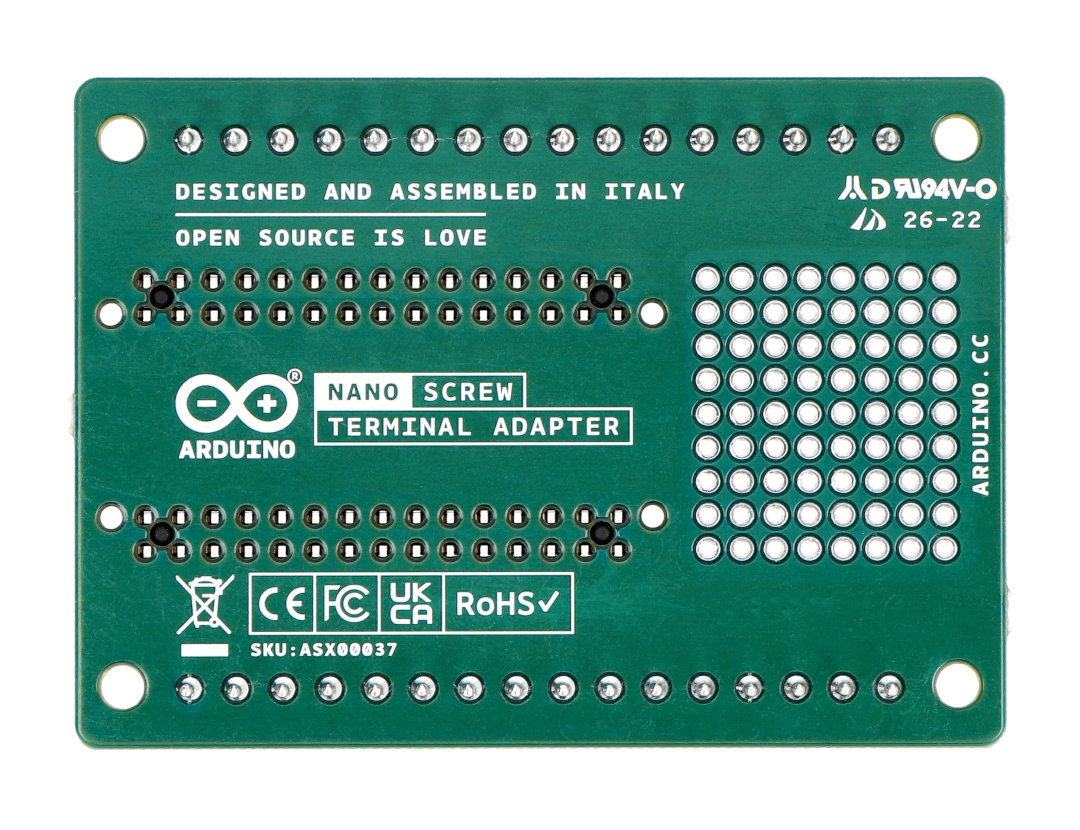

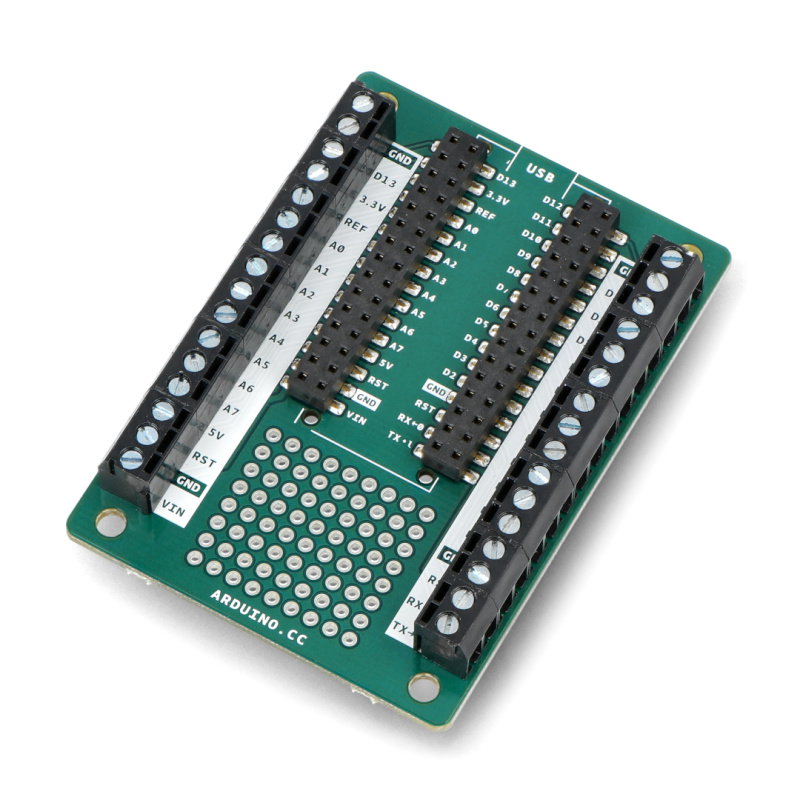

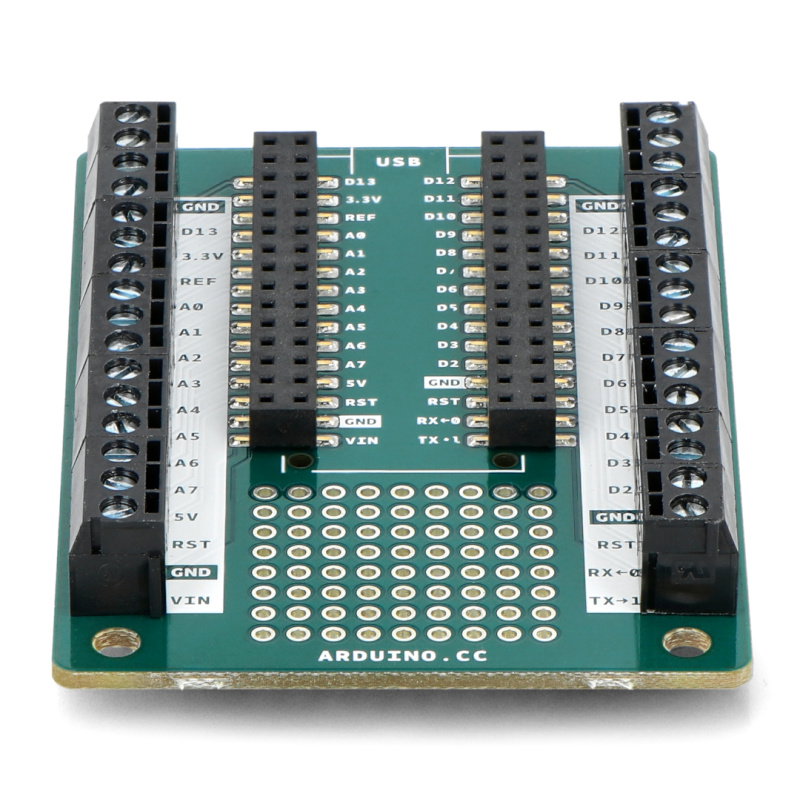

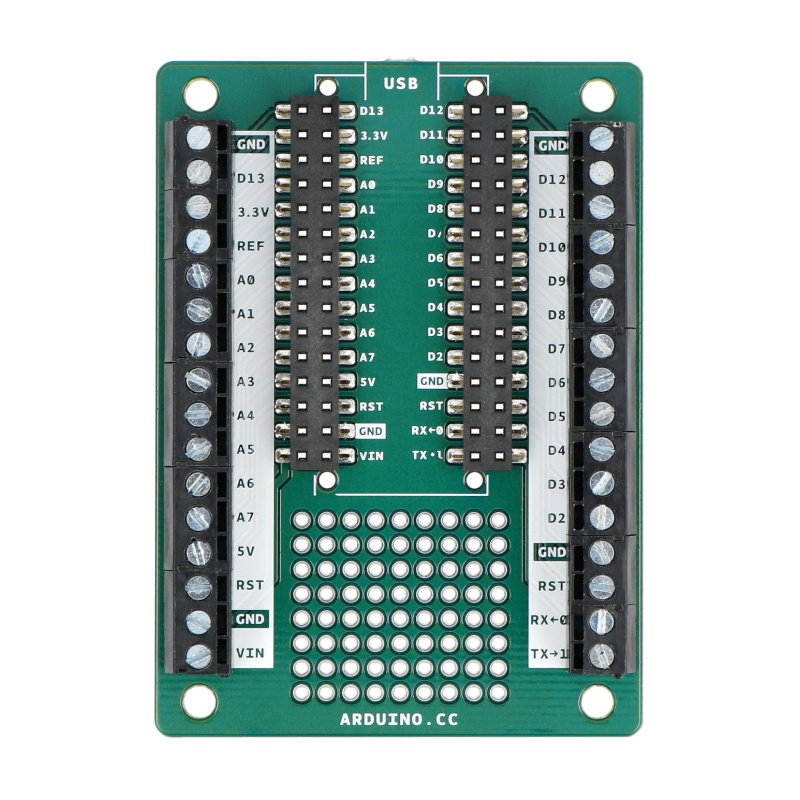

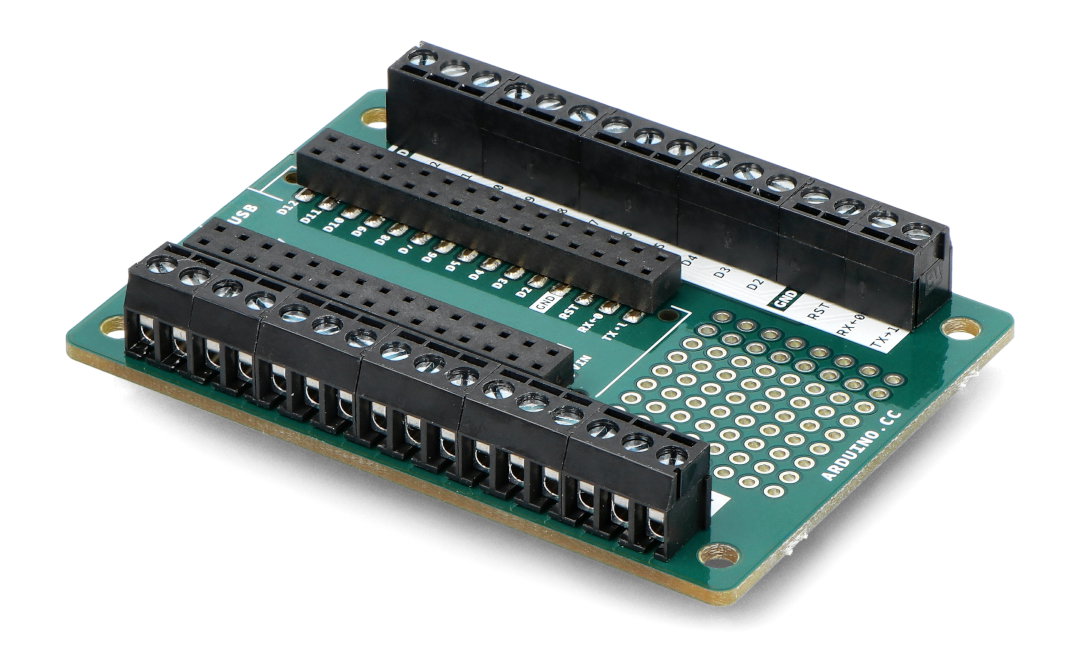

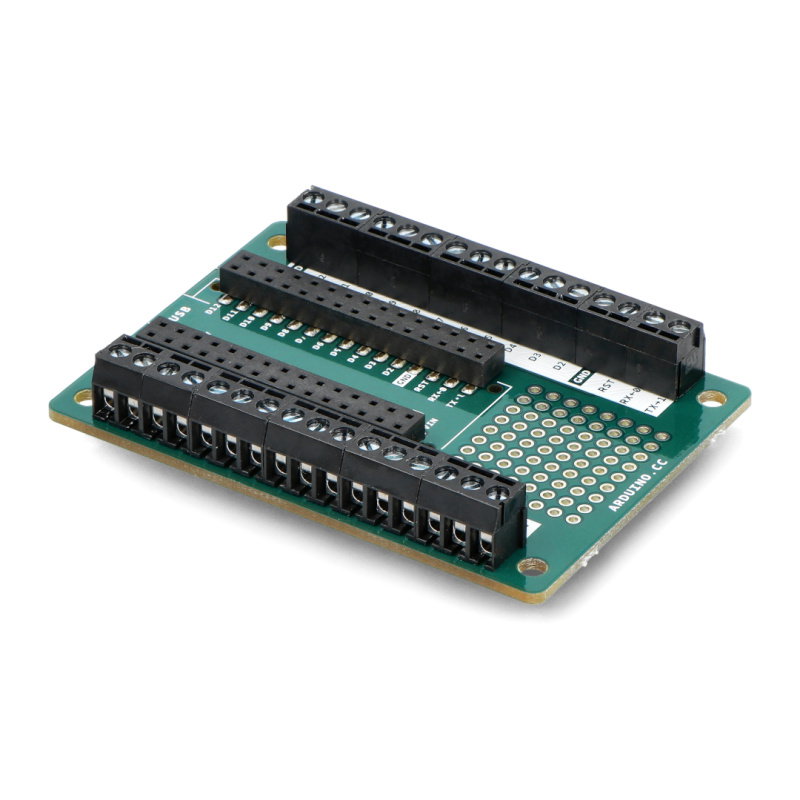

Produktbeschreibung: Nano Screw Terminal Adapter - Schraubverbinder - Abschirmung für Arduino Nano - Arduino ASX00037
Der Nano Screw Terminal Adapter ist ein Overlay, das für die Platine der Arduino Nano-Serie entwickelt wurde und ein umfassendes Prototyping ermöglicht, ohne dass die Leitungen gelötet werden müssen. Das Board verfügt über bis zu 32 Schraubanschlüsse , eine 2x15-Buchse zum Anschließen des Arduino Nano-Boards und einen 9x8-Bereich mit einem Abstand von 2,54 mm, der für zusätzliches Prototyping geeignet ist . Die Abmessungen des Nano Screw Terminal Adapters betragen 50,5 x 70 mm und das Gewicht 29 g.
Produkt kompatibel mit Arduino Nano!
Der Hersteller hat eine Bedienungsanleitung und eine technische Dokumentation des Overlays vorbereitet – sehen Sie es sich an!
Nano Screw Terminal Adapter - Schraubverbinder - Schild für Arduino Nano - Arduino ASX00037.
Abschirmung für das Prototyping der Arduino Nano-Serie.
Technische Spezifikation überlagern
- Zweck: für die Arduino Nano Board-Serie
- Führt:
- Schraubanschlüsse: 32 Schraubklemmen, Raster 3,5 mm, 16 bis 30 AWG
- Goldpin-Buchsen (für Arduino): 2 zweireihige 2x15-Buchsen, Raster 2,54 mm
- Prototypenfläche: 9x8 Lötpads, 2,54 mm Raster
- Brettmaße: 50,5 x 70 mm
- Gewicht: 29 g
Überlagerungs-kompatibel mit
- Arduino Nano 33 IoT mit Anschlüssen - ABX00032
- Arduino Nano 33 IoT - ABX00027
- Arduino Nano - A000005
- Arduino Nano 33 BLE Sense Rev2 - ABX00069
- Arduino Nano RP2040 Connect mit Anschlüssen - ABX00053
- Arduino Nano RP2040 Connect - ABX00052
- Arduino Nano Every - ABX00028
- Arduino Nano Every ze złączami - ABX00033
- Arduino Nano 33 BLE Sense Rev2 mit Anschlüssen - ABX00070
