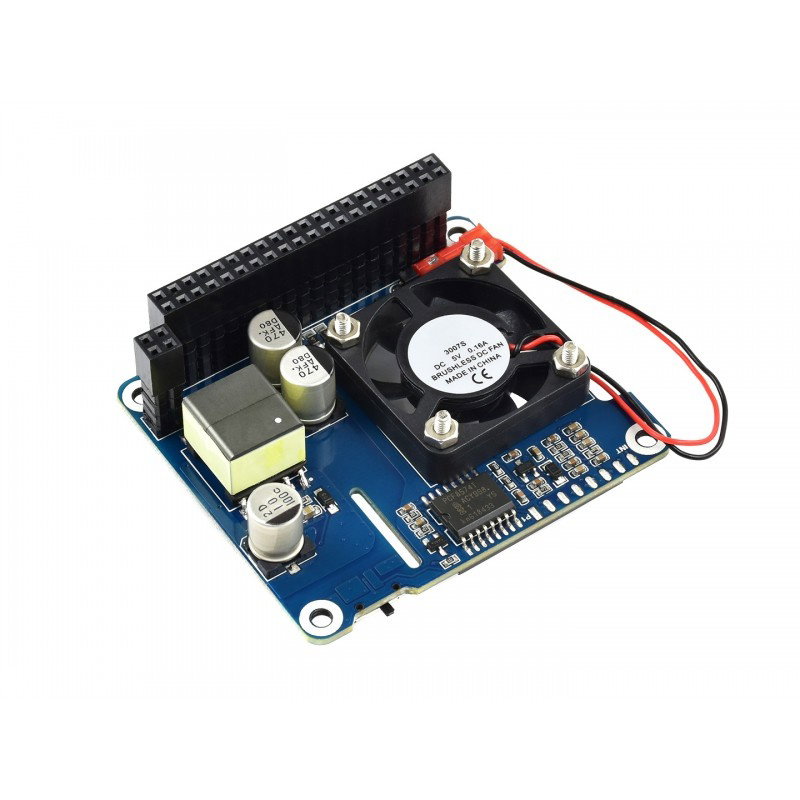

Produktbeschreibung: Power over Ethernet HAT (B) - PoE und 802.3af Netzwerkmodul - für Raspberry Pi 3B+/4B - Waveshare 18014

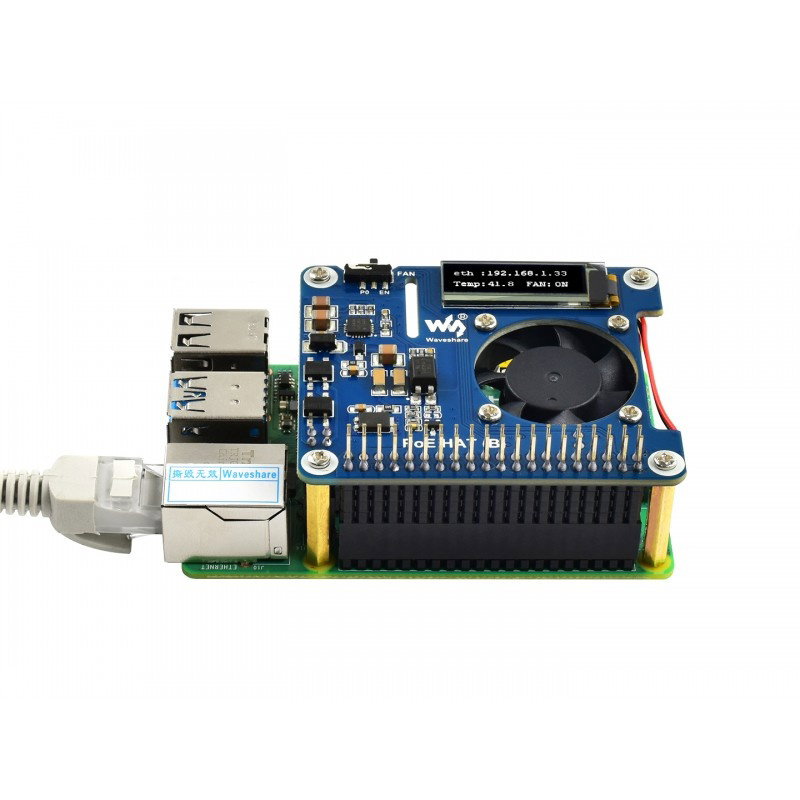

Power over Ethernet HAT (B) ist ein Modul in Form eines Overlays, das für den Minicomputer Raspberry Pi, Version 3B + und 4B , entwickelt wurde. Es bietet sowohl eine 802.3af -Netzwerkverbindung als auch die Stromversorgung des Raspberry Pi über den Ethernet-Anschluss. Die PoE-Eingangsspannung sollte im Bereich von 37 V bis 57 V liegen. Das Overlay ist mit einem lesbaren 0,9-Zoll-Display ausgestattet, das Folgendes anzeigt: Temperatur , IP-Adresse und Lüfterbetriebsstatus (im Overlay integriert). Es verfügt über einen integrierten PCF8574-Chip und einen SSD1306-Treiber. Für den ordnungsgemäßen Betrieb von Power over Ethernet HAT ist ein Router/Switch mit PoE (Power over Ethernet) Funktion erforderlich.
Verkaufsgegenstand ist das Power over Ethernet HAT (B) Overlay, der Raspberry Pi Minicomputer muss separat erworben werden. Das Produkt ist kompatibel mit Raspberry Pi 3B+ und 4B
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die eine ausführliche Bedienungsanleitung enthält, die Ihnen den Einstieg in das Leistungsmodul erleichtert.

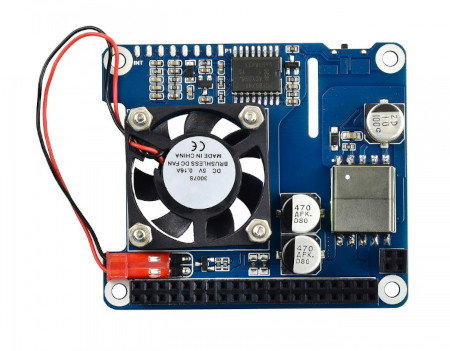

Die Abdeckung verfügt über einen Lüfter, der den Minicomputer effektiv kühlt.
Besondere Merkmale
- Das Shield ist mit einem Stecker ausgestattet, der mit den GPIO-Pins des Raspberry Pi kompatibel ist
- PoE-Overlay (Power Over Ethernet), kompatibel mit dem 802.3af-Standard
- Vollständig isoliertes Schaltnetzteil (SMPS)

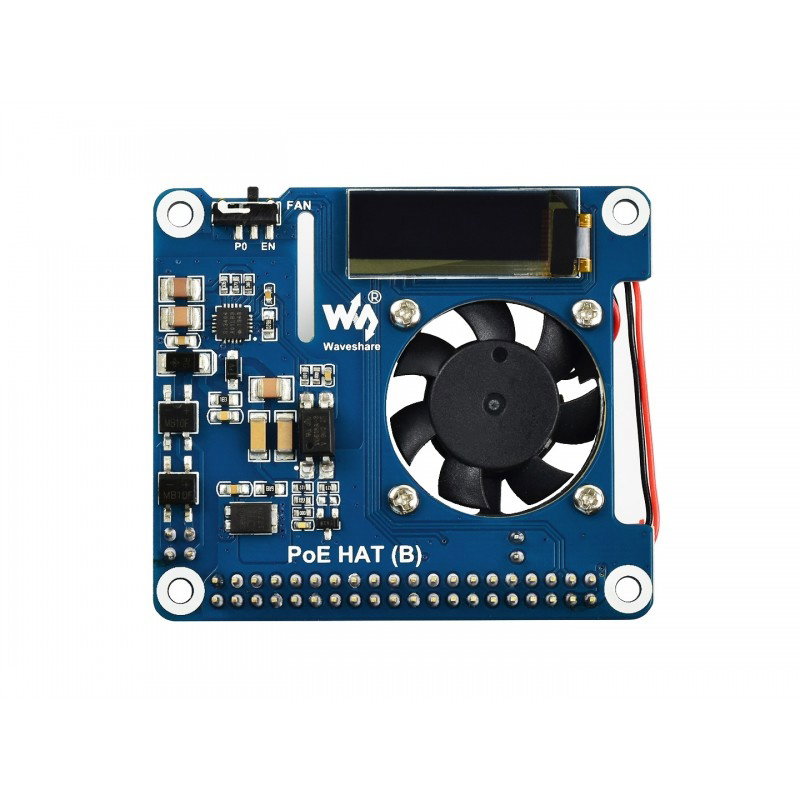

- Ausgestattet mit einem lesbaren 0,9-Zoll-OLED-Display, das Parameter wie Temperatur, IP-Adresse und Lüfterbetriebsstatus anzeigt
- Eingebauter Lüfter
Inhalt des Kits
- Power over Ethernet HAT (B) - PoE-Stromversorgung und 802.3af-Netzwerk
- Befestigungselemente:
- Distanzhülse - 4 Stk.
- Schraube - 4 Stk.
- Auflage - 4 Stk.
Technische Spezifikation des Overlays
- Typ: Leistungsmodul
- Eingebauter Chip: PCF8574
- Kompatibel mit Raspberry Pi-Version 3B + / 4B
- PoE-Stromeingang: 37 V bis 57 V DC
- PoE-Ausgangsleistung: 5 V / 2,5 A DC 5,5 / 2,5 mm
- Netzwerkstandard: 802.3 af PoE
- Anzeige:
- Typ: OLED-Display
- Diagonale: 0,9 ''
- Auflösung: 128 x 32 Pixel
- Eingebauter Treiber: SSD1306
- Farbe der Wertanzeige: weiß
- Modulabmessungen: 56,5 mm x 65 mm

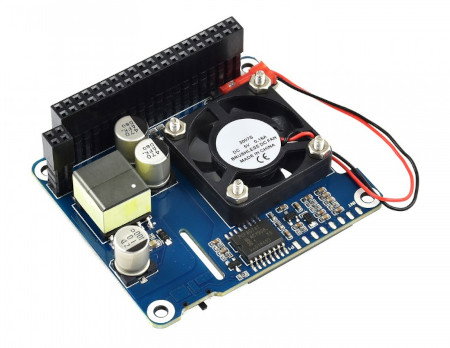

Power over Ethernet HAT (B) - PoE-Stromversorgung und 802.3af-Netzwerk - für Raspberry Pi 3B+/4B.

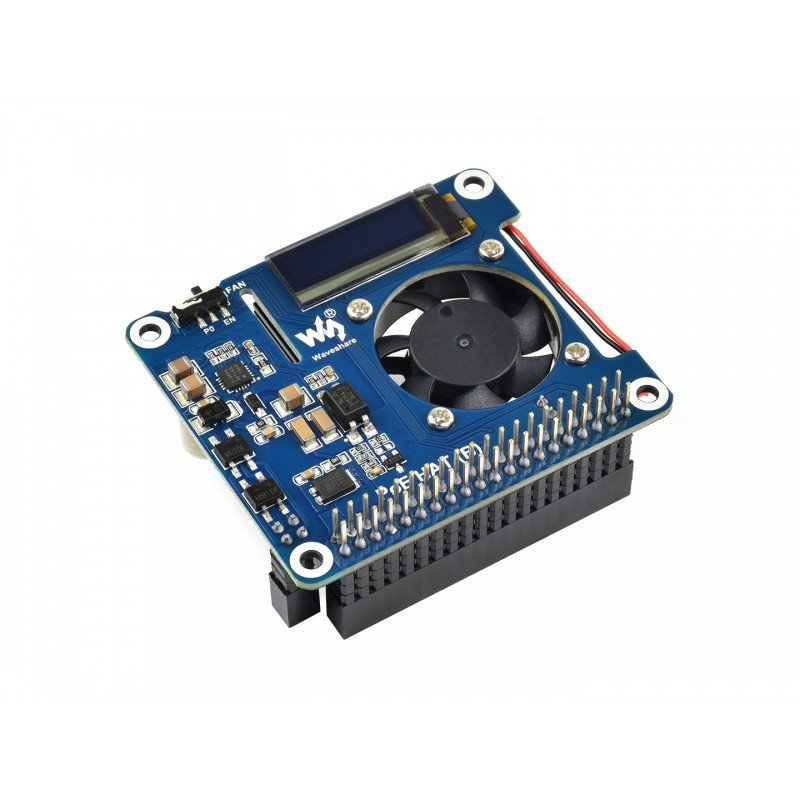

Power over Ethernet HAT (B) - PoE und 802.3af Netzwerkheader - für Raspberry Pi 3B+/4B - Waveshare 18014
Power over Ethernet HAT ist ein multifunktionales Schild für Raspberry Pi 4B und 3B +, das von der renommierten Marke Waveshare entwickelt wurde. Mit der Erweiterung können Sie das Board mit der Möglichkeit ausstatten, sich mit dem Netzwerk im 802.3af-Standard zu verbinden und PoE-Strom über ein Ethernet-Kabel bereitzustellen.
Dadurch ist es möglich, die Anzahl der benötigten Kabel zu reduzieren und den Einsatz des Raspberry Pi in Projekten, die das Netzwerk nutzen, noch einfacher zu machen – zum Beispiel in Bezug auf Gebäudeautomation, Sicherheitssysteme und IoT.
Multifunktionales HAT-PoE-Overlay von Waveshare
Neben der Bereitstellung von Netzwerkanschluss und PoE-Stromversorgung ist die GPIO-Erweiterung von Waveshare mit einem effizienten Lüfter und einem OLED-Display ausgestattet, das unter anderem die aktuelle Temperatur oder IP-Adresse anzeigt.
