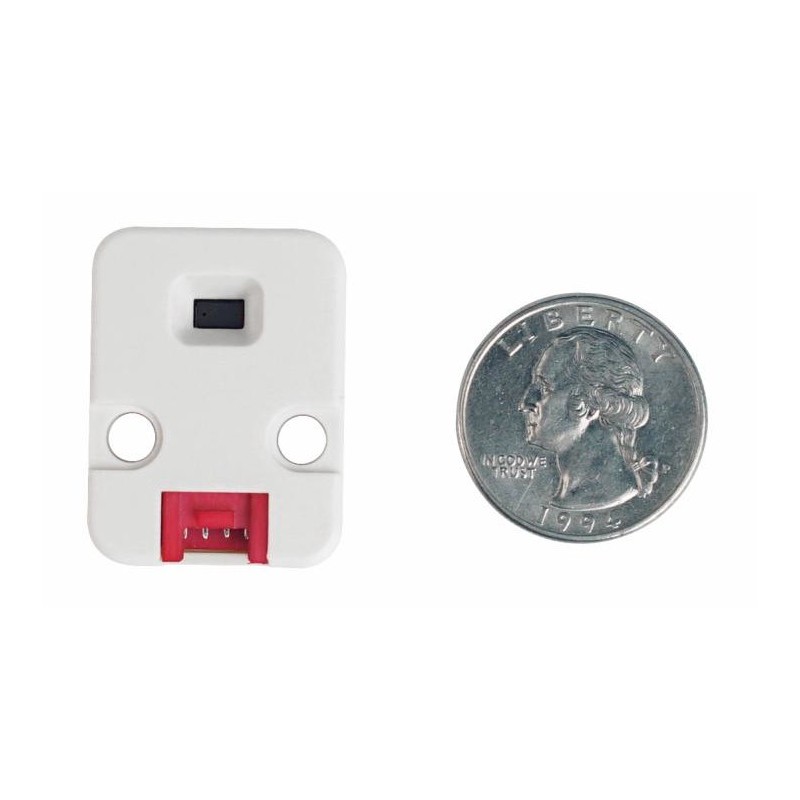

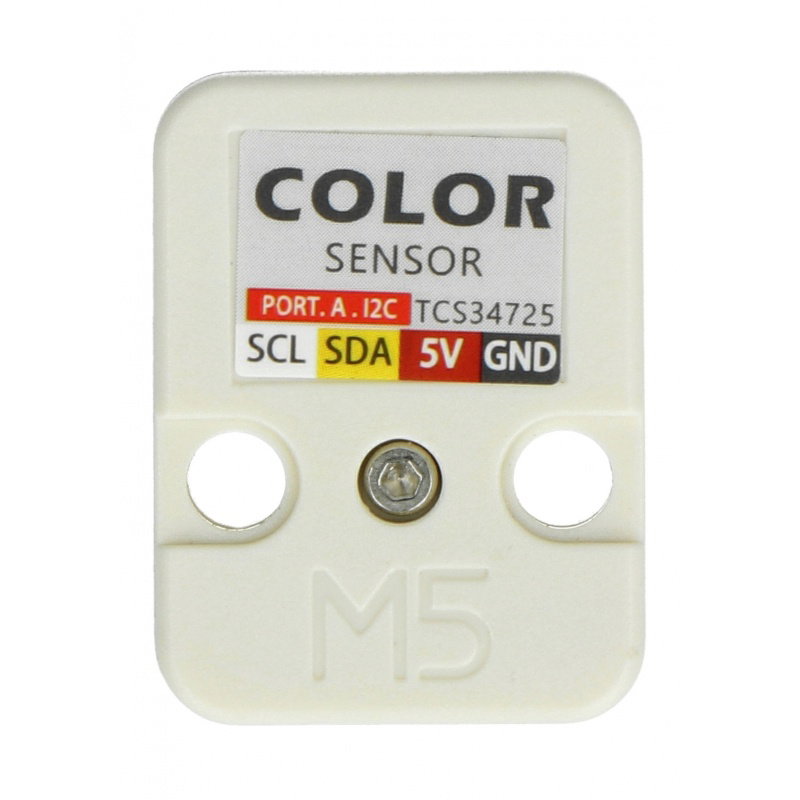

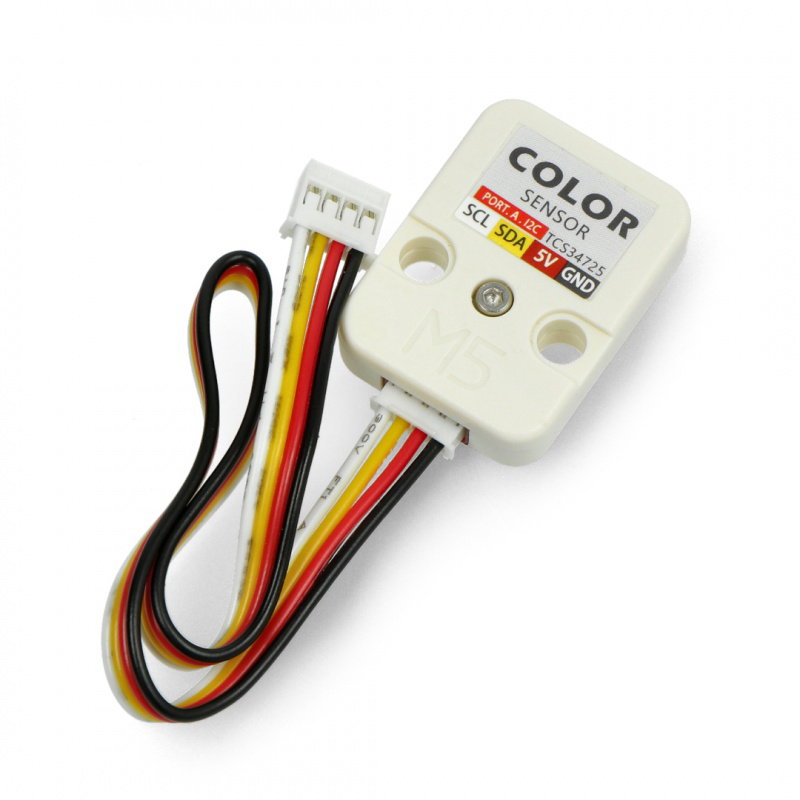

Produktbeschreibung: RGB-Farbsensor TCS3472 - Erweiterungsmodule Unit für M5Stack
Erweiterungsmodule Unit - Erweiterung für M5Stack -Basismodule. Integrierter RGB-Farbsensor mit TCS3472 -Chip. Es erkennt die Farbe eines Artikels und sendet sie als verarbeitete numerische Daten an den Master-Host . Das Modul kommuniziert dank der I2C -Schnittstelle mit dem Entwicklungsmodul. Grove -Kabel werden verwendet, um die Erweiterung mit den Hauptmodulen zu verbinden. Ein dediziertes Anschlusskabel ist im Set enthalten.
Der Sensor verwendet Dioden und einen Analog-Digital-Wandler.

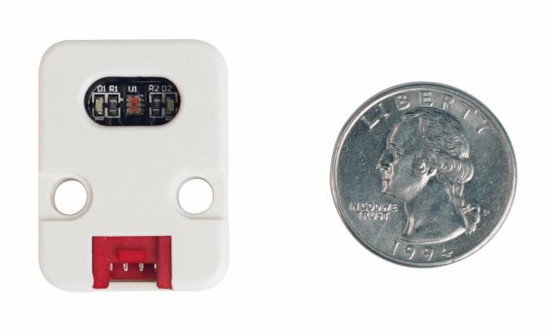

RGB-Farbsensor von M5Stack.
Das Funktionsprinzip des Sensors
Das Steuermodul TCS3472 verfügt über einen eingebauten 16-Bit -Analog-Digital-Wandler und ein System aus 12 gefilterten Fotodioden mit den folgenden Spezifikationen: 3 LEDs mit Rotfilter , 3 LEDs mit Grünfilter , 3 LEDs mit Blaufilter und 3 transparente LEDs. Bei der Erkennung der Farbe eines Elements gibt das Modul Daten von vier Kanälen zurück: Rot (R), Grün (G), Blau (B) und den ungefilterten transparenten Kanal (C). Die Ergebnisse von jedem RGB-Kanal werden verwendet, um die chromatischen Koordinaten (x, y) einer gegebenen Farbquelle zu bestimmen. Ausführliche Informationen zur Farbverarbeitung finden Sie in der Bedienungsanleitung des Herstellers.
Empfohlene Verwendung des Sensors
- Ein Roboter mit einer Mission zur Farbverfolgung
- Überprüfung der Produktfarbe
- Farbmusterung
Die Hauptmerkmale des Geräts
- Unterstützte Entwicklungsplattformen: Arduino, UlFlow
- Kommunikationsschnittstelle: I2C
- I2C-Schnittstellenadresse: 0x29
- Das Modul ist mit LEGO kompatibel
- Abmessungen: 32,2 x 24,2 x 8,2 mm
- Gewicht: 4 g

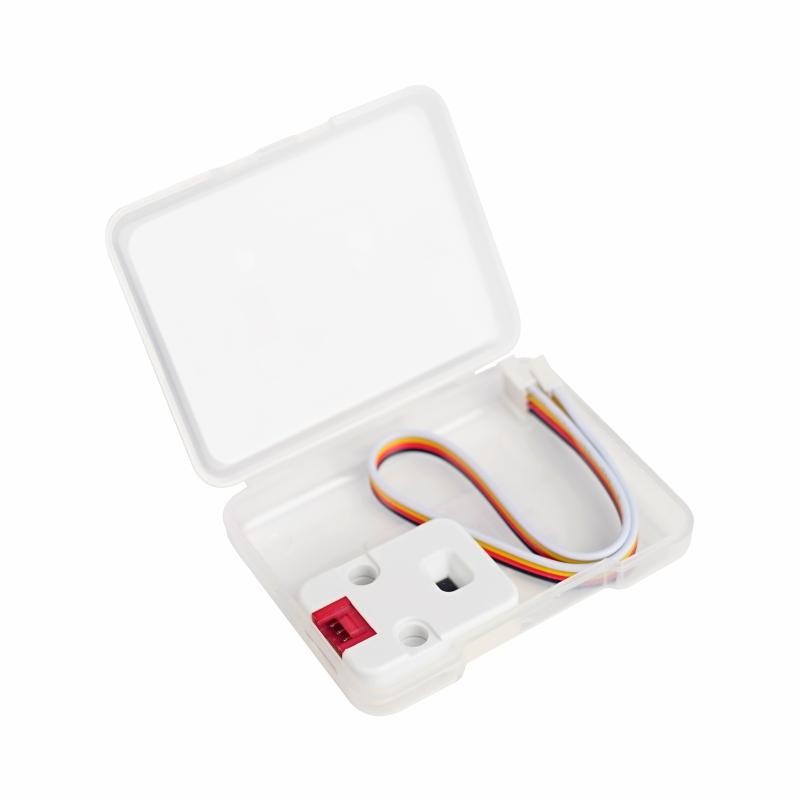

Inhalt des Kits
- RGB-Farbsensormodul
- Grove-Anschluss

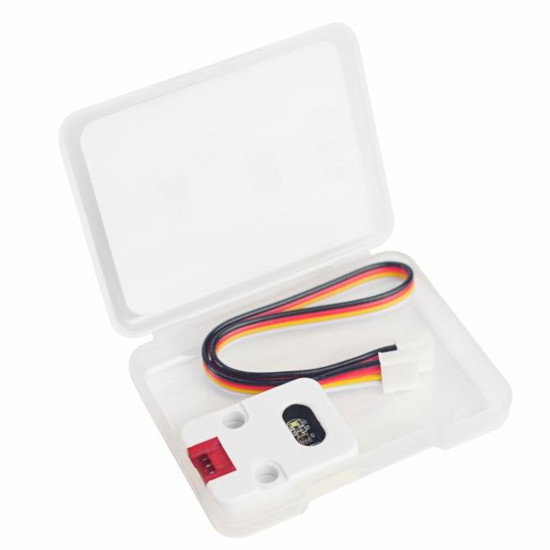

Inhalt des RGB-Farbsensor-Kits.
