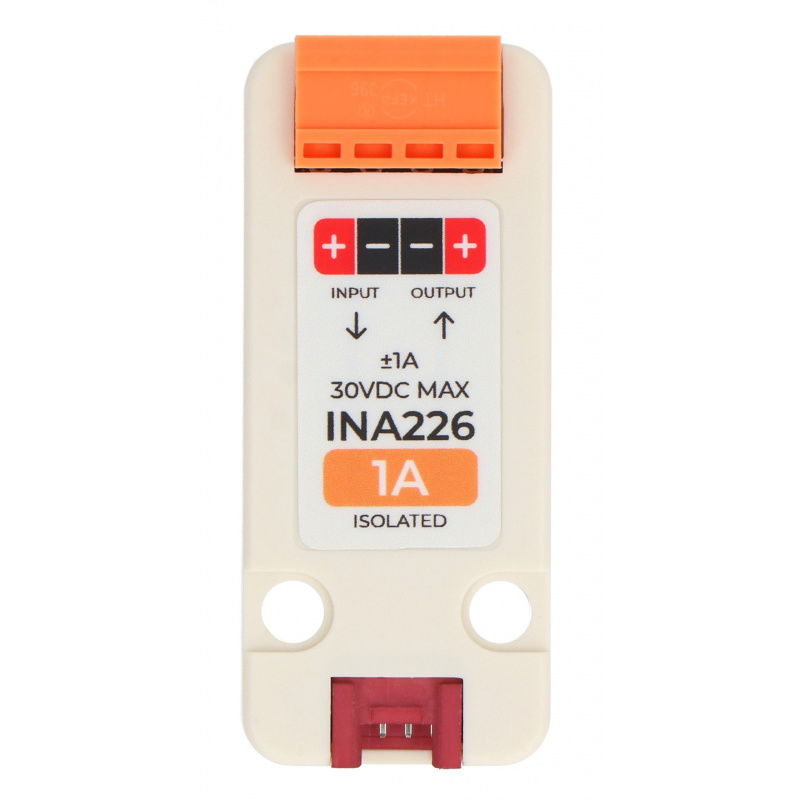

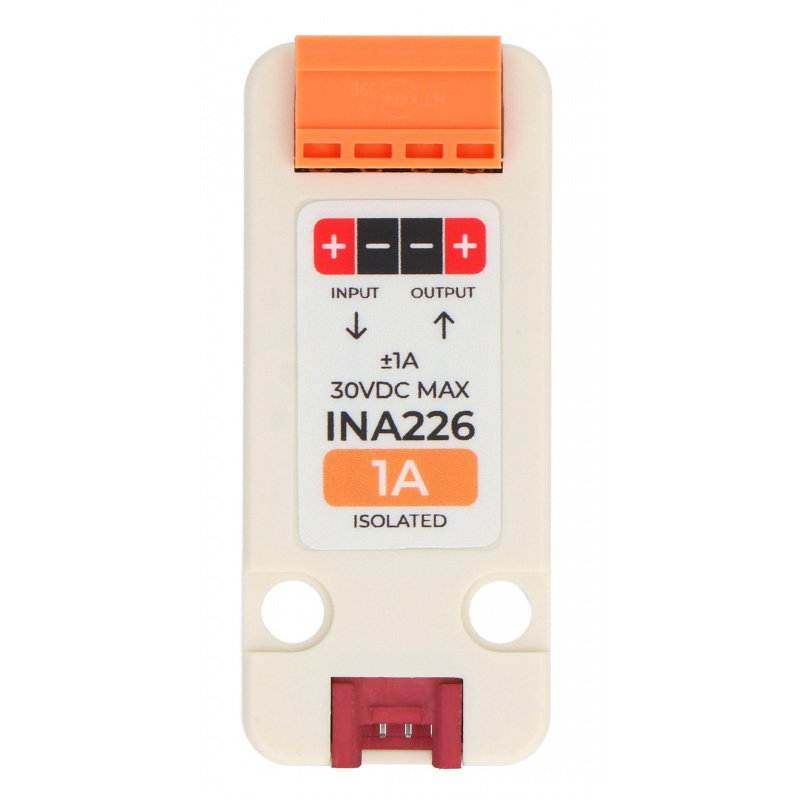

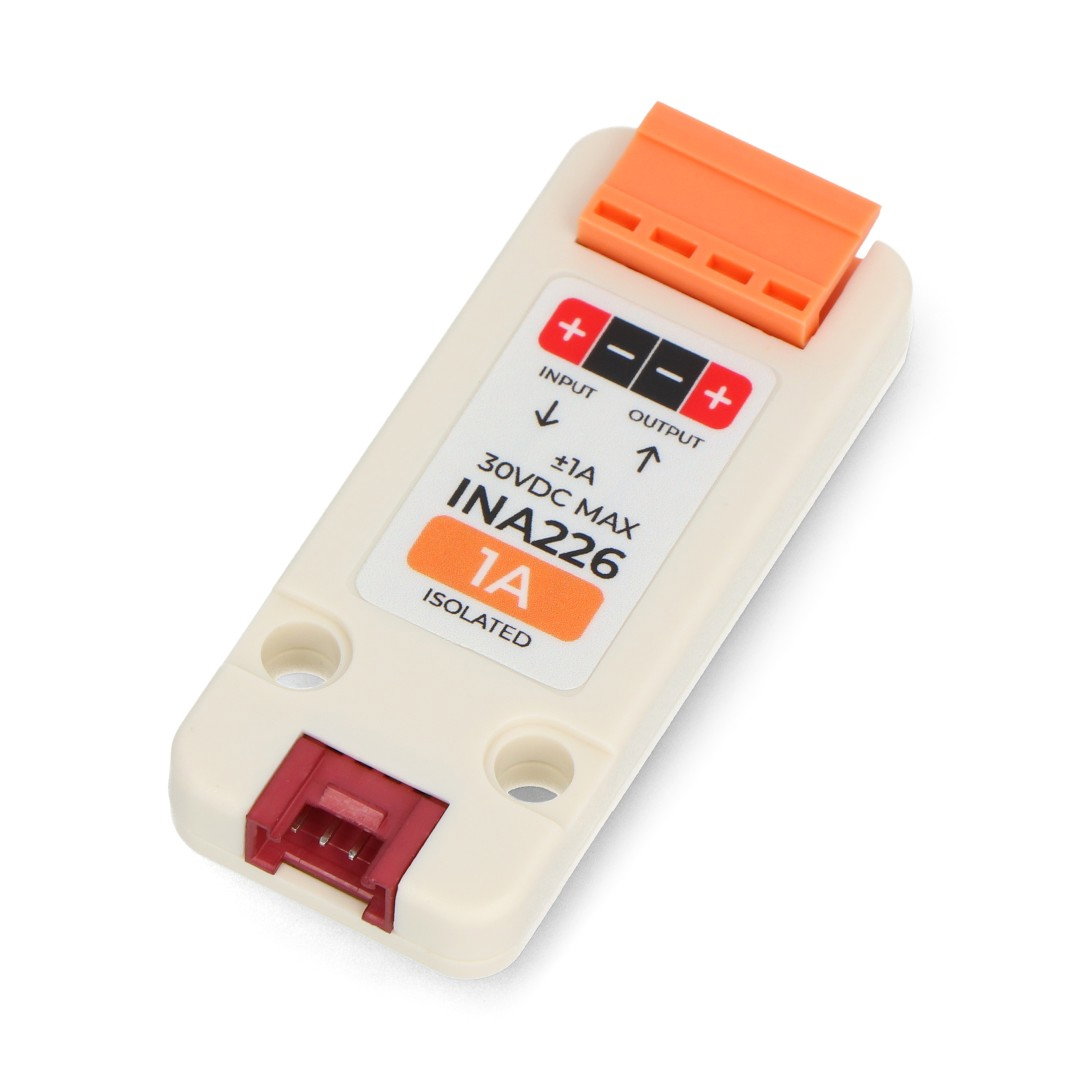

Produktbeschreibung: INA226-1A Strom-, Spannungs- und Leistungssensor - Erweiterungsmodul Einheit für M5Stack Entwicklungsmodule

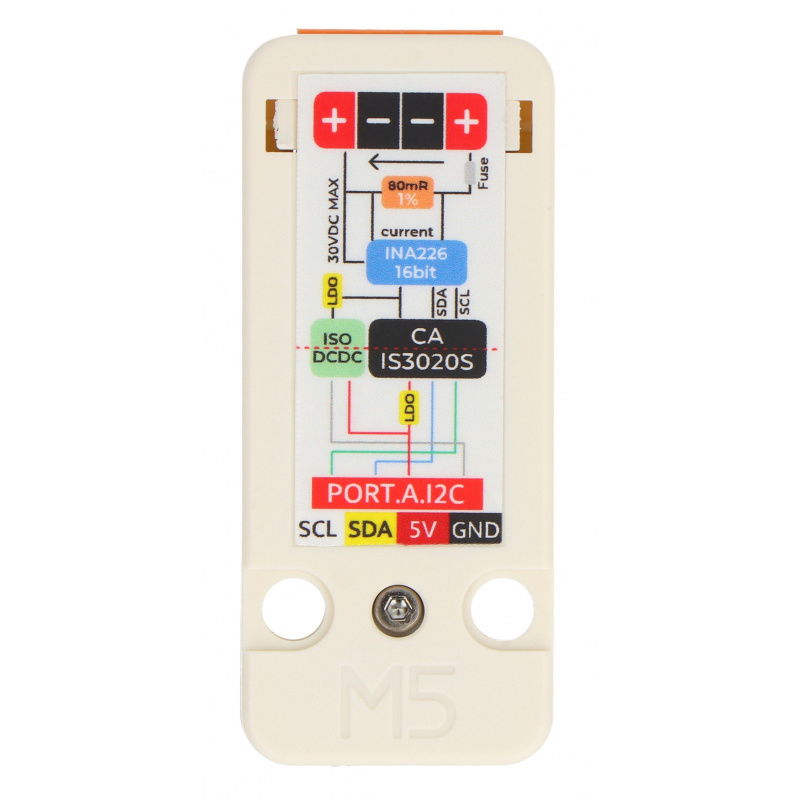

Das M5Stack-Messmodul INA226-1A ist ein fortschrittliches Spannungs-, Strom- und Leistungsüberwachungsgerät, das mit einem hochpräzisen 16-Bit-ADC ausgestattet ist. Es unterstützt Spannungen bis zu 30 V DC und Ströme im Bereich von ±1 A und ermöglicht die Messung von positiven und negativen Werten. Mit einer I2C-Schnittstelle und einer 0x41-Adresse arbeitet das Modul mit gängigen Plattformen wie Arduino und UiFlow2 zusammen. Die integrierte galvanische Isolierung der Signale und der Stromversorgung sorgt für eine sichere Trennung des Messpfads vom Hauptsteuersystem und erhöht die Störfestigkeit und das Sicherheitsniveau. Ein zusätzlicher Schutz wird durch eine automatische, sich selbst umkehrende Sicherung gewährleistet, die das Gerät vor Überlast schützt. Dank seiner kompakten Bauweise und seiner Integrationsbereitschaft eignet er sich ideal für Anwendungen in der Industrie und im Bildungswesen.
Wir bieten auch andere Produkte von M5Stack an - sehen Sie sich das an!
INA226-1A Strom-, Spannungs- und Leistungssensor - Erweiterungsmodul Einheit für M5Stack Entwicklungsmodule.| Technische Spezifikation des Messmoduls | |
|---|---|
| Messkreis | INA226 |
| Spannungsmessbereich | 0 V bis 30 V DC |
| Strommessbereich | von -1 A bis +1 A (bidirektionale Messung) |
| Kommunikationsschnittstelle | I2C (Adresse 0x41) |
| Betriebsstrom | 5,01 V DC @ 16,55 mA |
| Produktabmessungen | 58,0 x 24,0 x 10,2 mm |
| Gewicht des Geräts | 8,5 g |

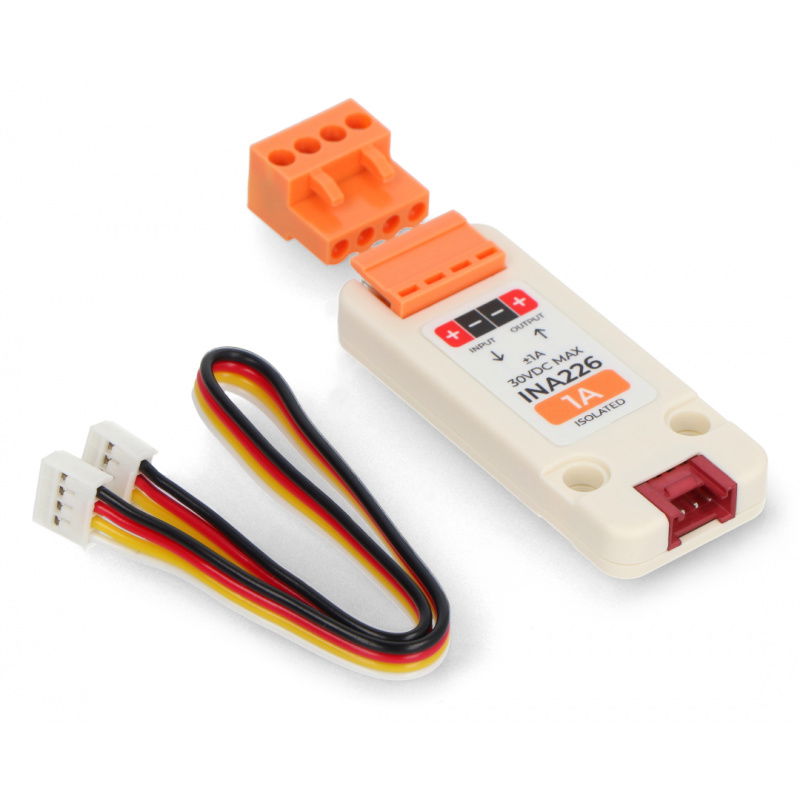

| Inhalt des Kits | |
|
|
