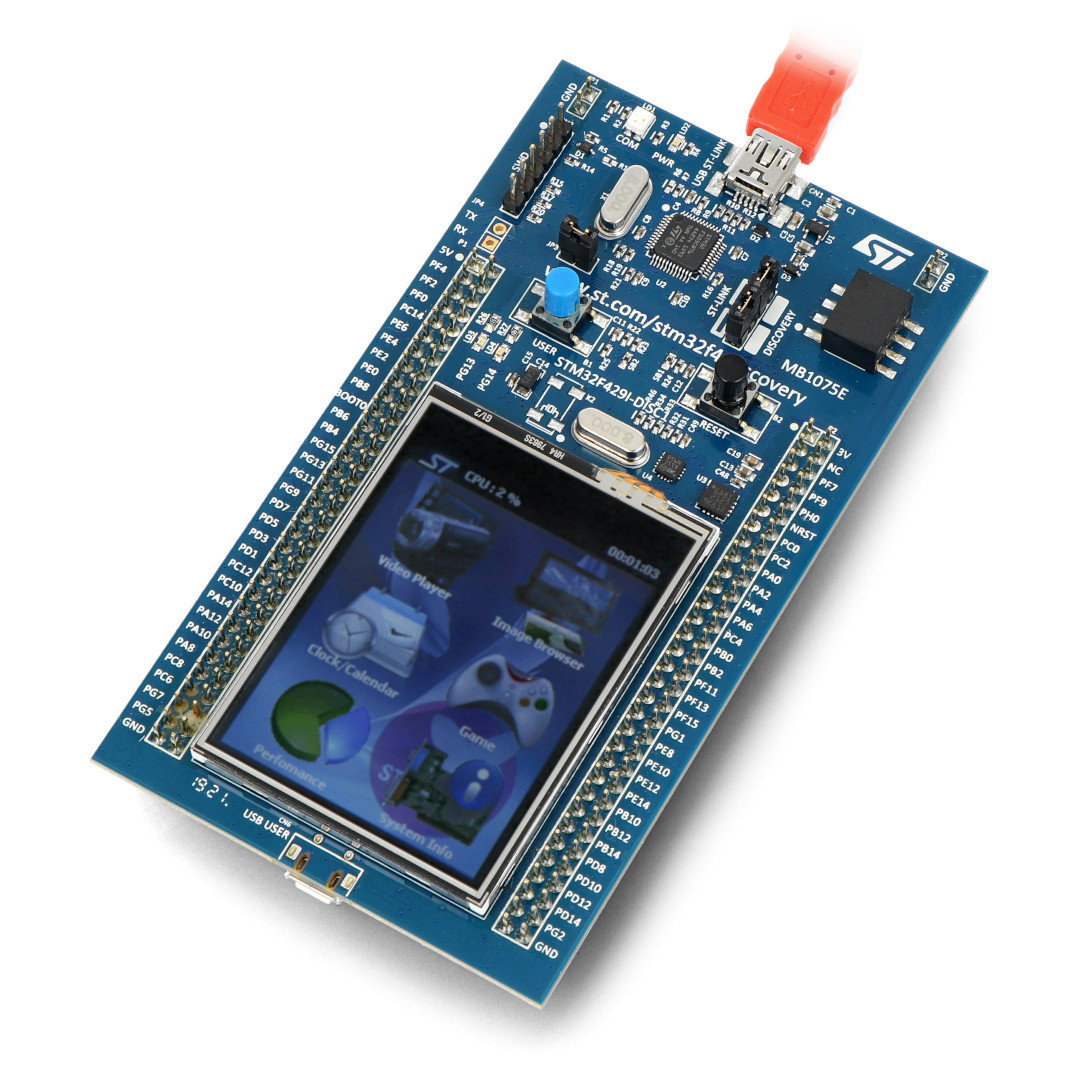

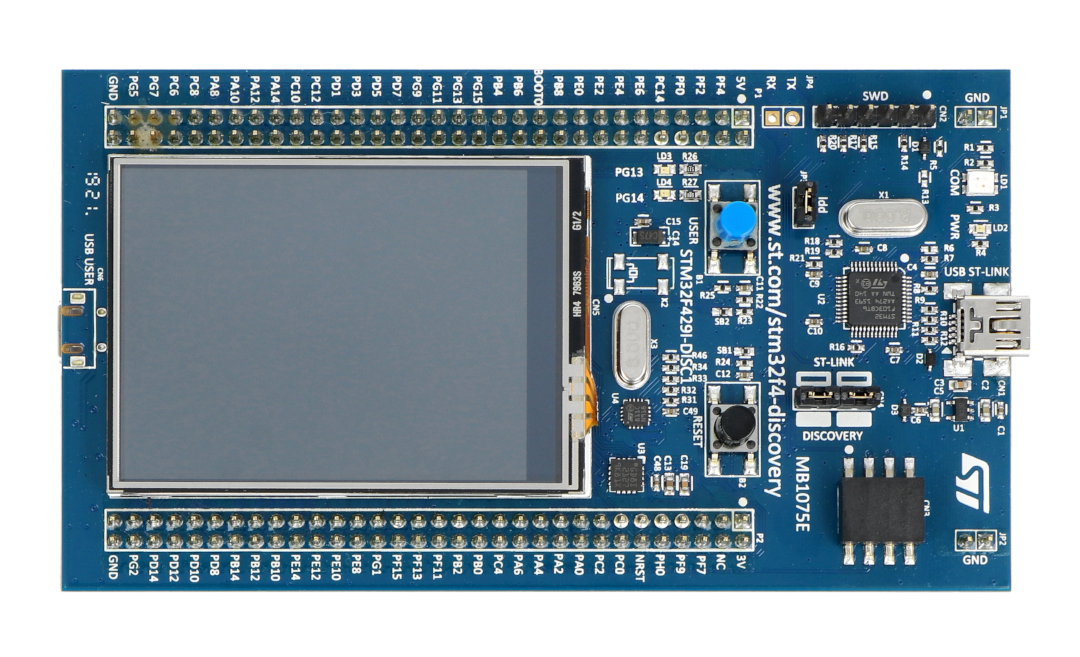

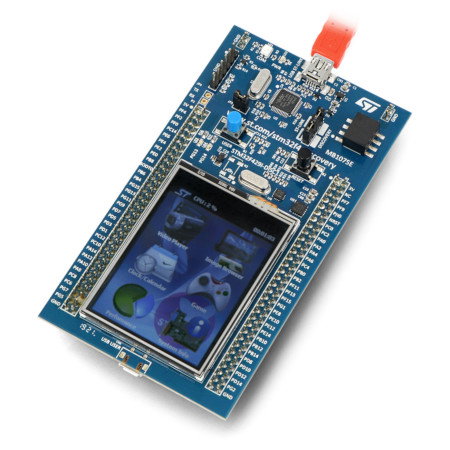

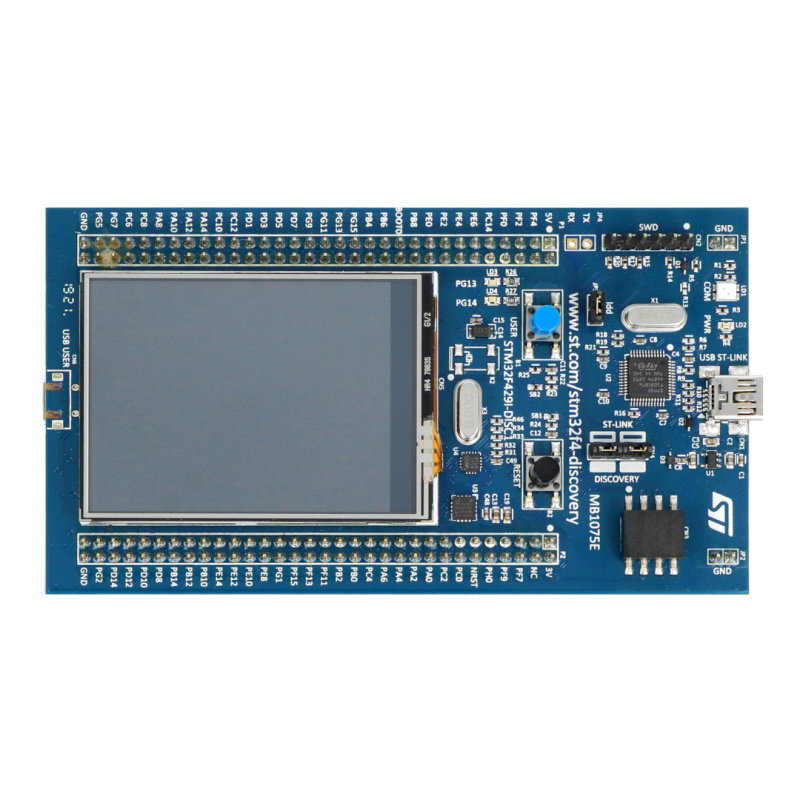

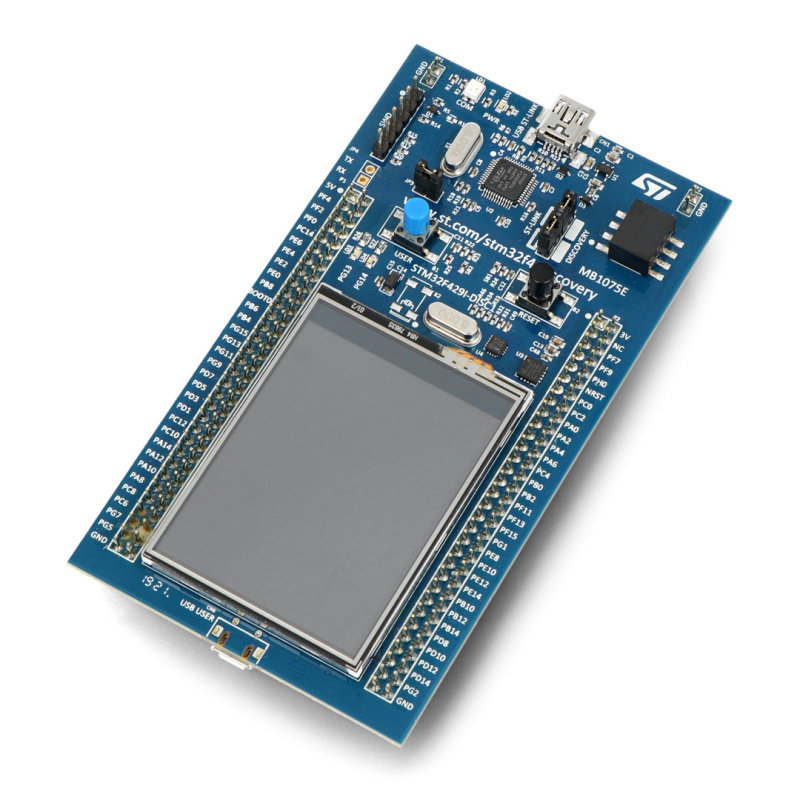

Produktbeschreibung: STM32F429I-DISC1 - Discovery - STM32F429IDISCOVERY + 2,4-Zoll-Touchscreen
Das Modul ermöglicht die Umsetzung von Projekten auf Basis des beliebten 32-Bit- STM32 -Mikrocontrollers. Dank Discovery kann der Nutzer die Möglichkeiten entdecken, die der neueste ARM Cortex M4F-Kern mit einer Hardware-Gleitkommaeinheit bietet. Die Erstellung von Software wird durch Bibliotheken und zahlreiche Beispiele erleichtert, die auf der Website der Firma ST verfügbar sind. Darüber hinaus verfügt das Board über ein Gyroskop, also einen Sensor, mit dem Sie die Geschwindigkeit messen können, und eine 2,4-Zoll-QVGA-TFT-LCD-Flüssigkristallanzeige.

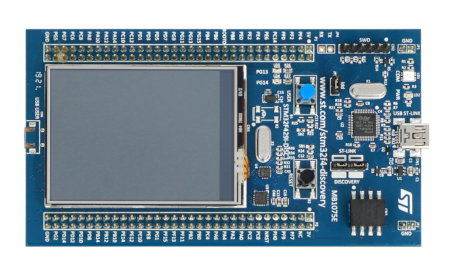

Das Modul verfügt über einen 2,4" Touchscreen.
Spezifikation STM32F429I-DISC1

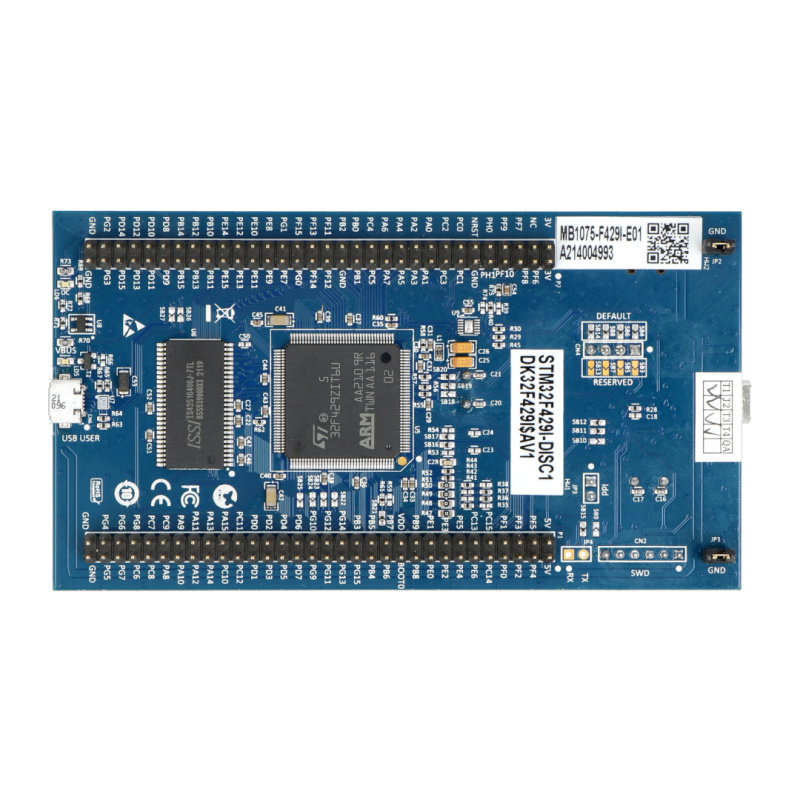

- STM32F429ZIT6 Mikrocontroller:
- Kern: Cortex M4F
- Taktfrequenz von 180 MHz
- ADC-Wandler 12-Bit
- DAC-Konverter
- 2 MB Flash
- 256 KB Arbeitsspeicher
- ST-LINK / V2-B-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Das System wird über USB oder von einer externen Quelle mit Strom versorgt: 5 V / 3,3 V
- Zum Vorstand gehören außerdem:
- 3-Achsen-Gyroskop
- 2,4 "QVGA-TFT-LCD-Touchscreen
- Sechs LEDs (zwei zur freien Verfügung)
- Zwei Tasten (Benutzer und Reset)
- Micro-AB-USB-Anschluss
- Goldpin-Pins für I / O-Ports
- Platinenabmessungen (mit Goldpin-Anschlüssen): 120 x 65 x 15 mm
Eine ausführliche Beschreibung und Beispielprogramme finden Sie auf der Website des Herstellers .
