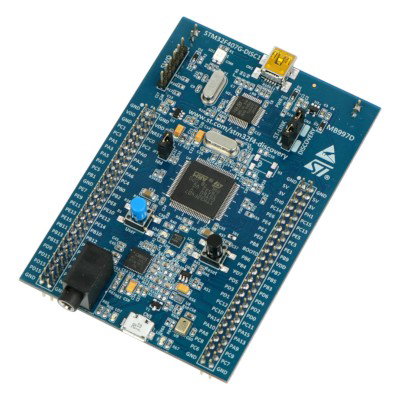

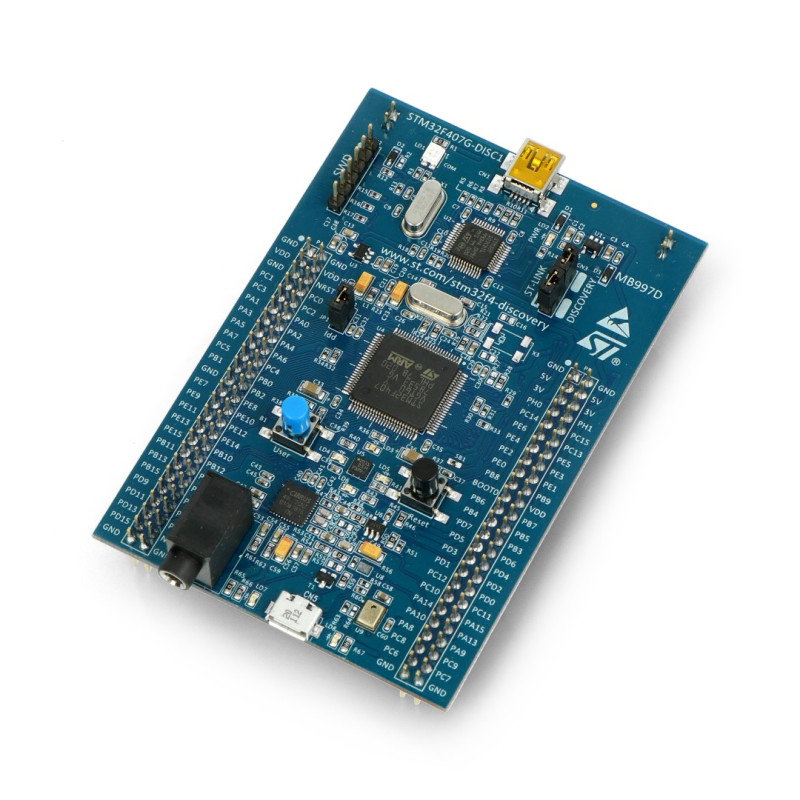

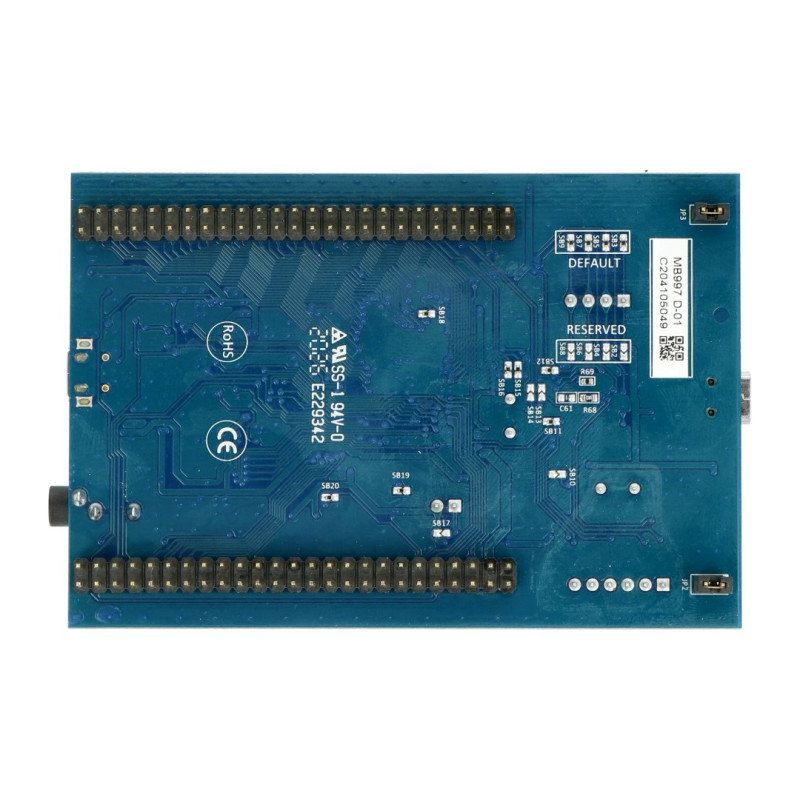

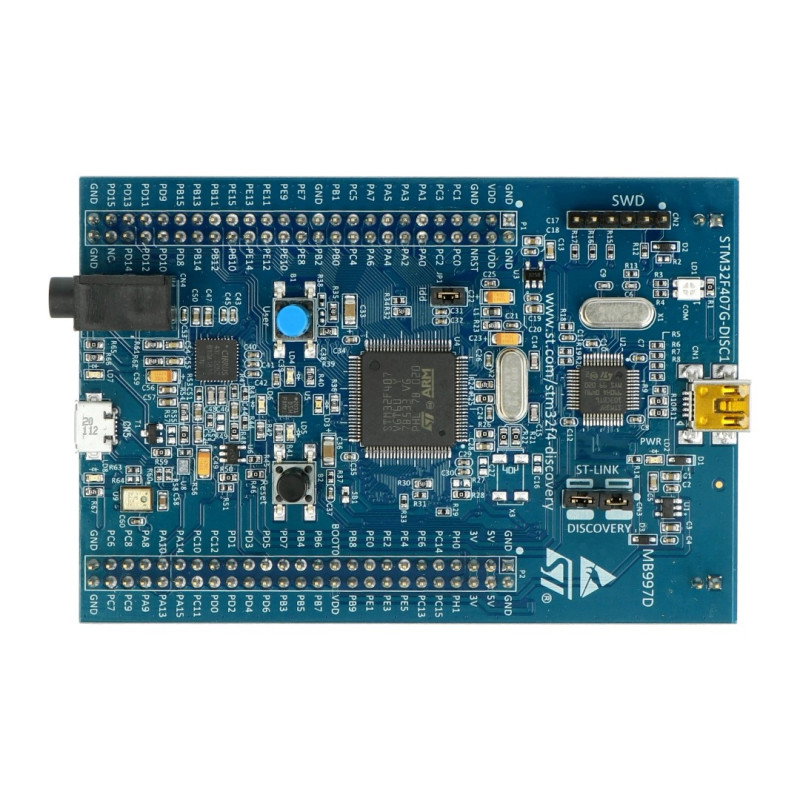

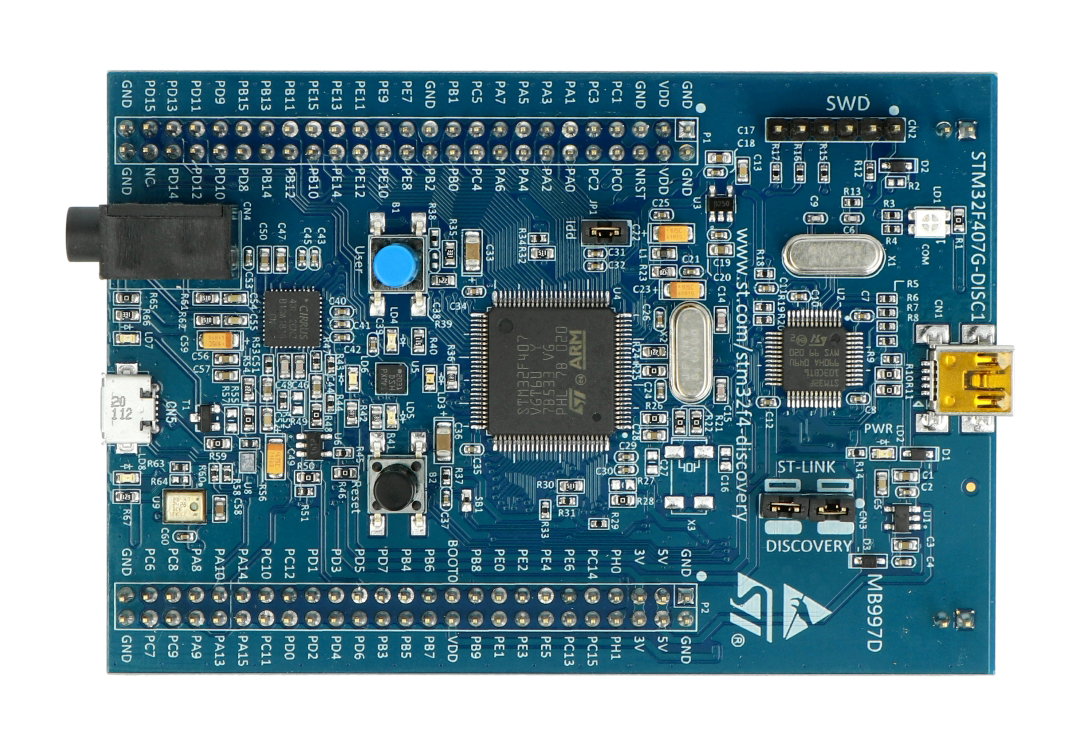

Produktbeschreibung: STM32F407G-DISC1 - Discovery - STM32F4DISCOVERY
Das Modul ermöglicht die Umsetzung von Projekten auf Basis des beliebten 32-Bit-STM32-Mikrocontrollers. Dank Discovery kann der Nutzer die Möglichkeiten entdecken, die der neueste ARM Cortex M4F-Kern mit einer Hardware-Gleitkommaeinheit bietet. Die Erstellung von Software wird durch Bibliotheken und zahlreiche Beispiele erleichtert, die auf der Website der Firma ST verfügbar sind. Zusätzlich befindet sich auf der Platine ein Accelerometer, also ein Sensor, mit dem man Beschleunigungen (auch terrestrische) messen kann.
Alles, was Sie zum Programmieren des Systems benötigen, ist ein miniUSB-Kabel und eine Programmierumgebung, z.B. das kostenlose CooCox . Der Zusammenbau der Systeme wird dank Steckbrett und Verbindungskabeln möglich sein.
Spezifikation des STM32F407G-DISC1-Moduls
STM32L152RBT6 Mikrocontroller:
128 kB Flash
16kB Arbeitsspeicher
LQFP64-Gehäuse
- STM32F407VGT6 Mikrocontroller:
- Kern: Cortex M4F
- 168 MHz Takt
- 1 MB Flash
- 192 KB Arbeitsspeicher
- LQFP100-Gehäuse
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Das System wird über USB oder von einer externen Quelle mit Strom versorgt: 5 V / 3,3 V
- Zum Vorstand gehören außerdem:
- 3-Achsen-Beschleunigungsmesser
- Acht LEDs
(vier für den Benutzer verfügbar) - Zwei Tasten (Benutzer und Reset)
- Micro-AB-USB-Anschluss
- Goldpin-Pins für I / O-Ports
Eine ausführliche Beschreibung und Beispielprogramme finden Sie auf der Website des Herstellers .
