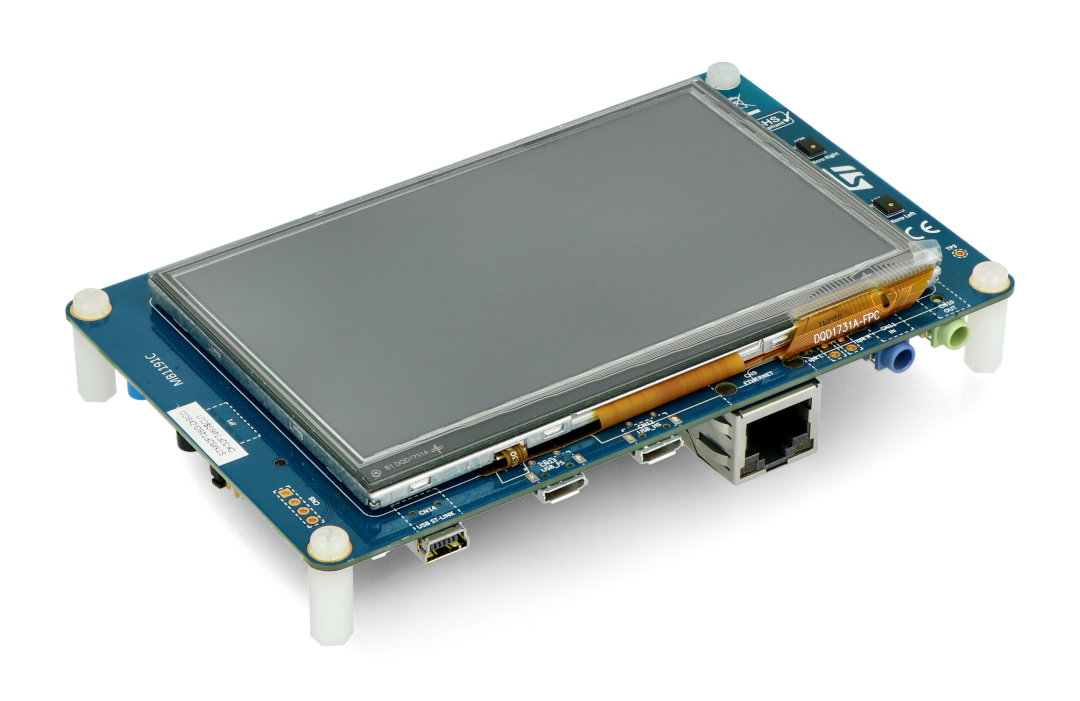

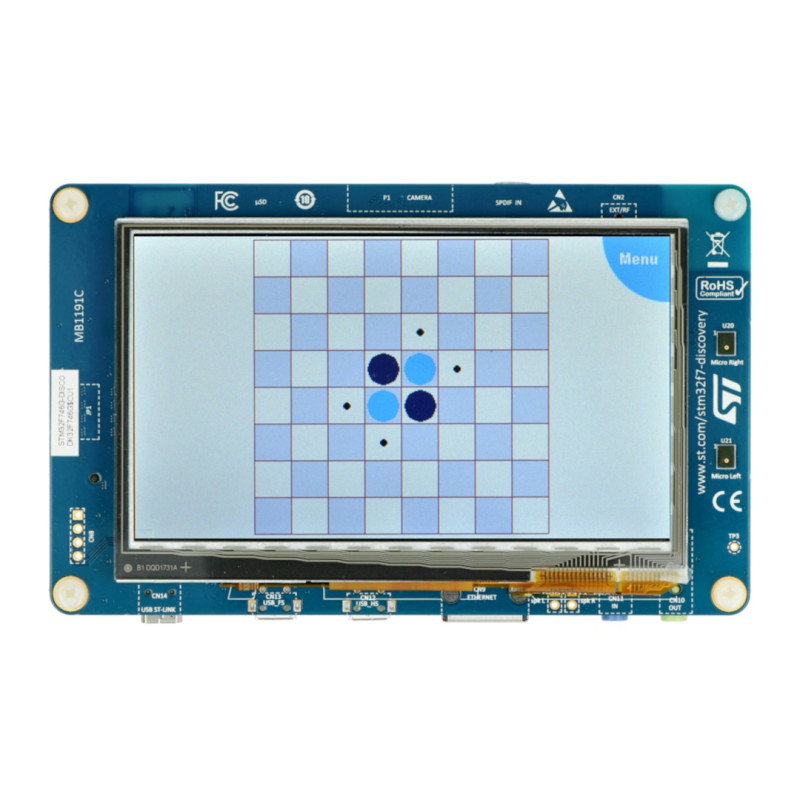

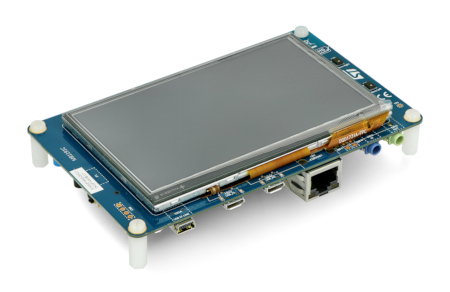

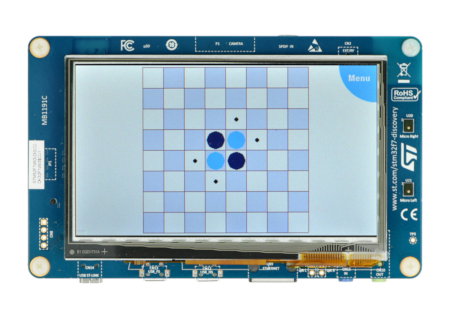

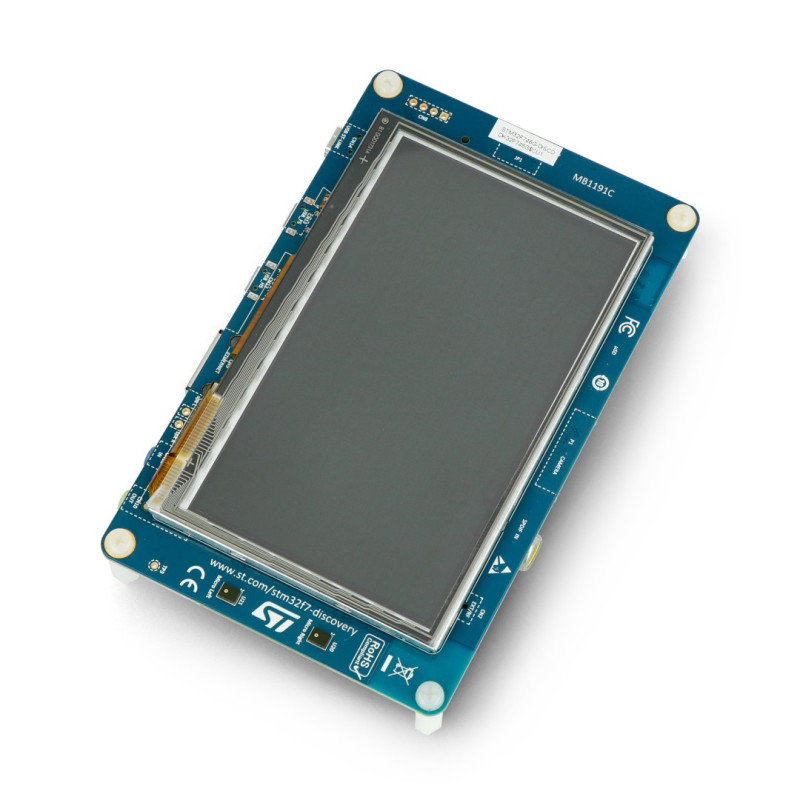

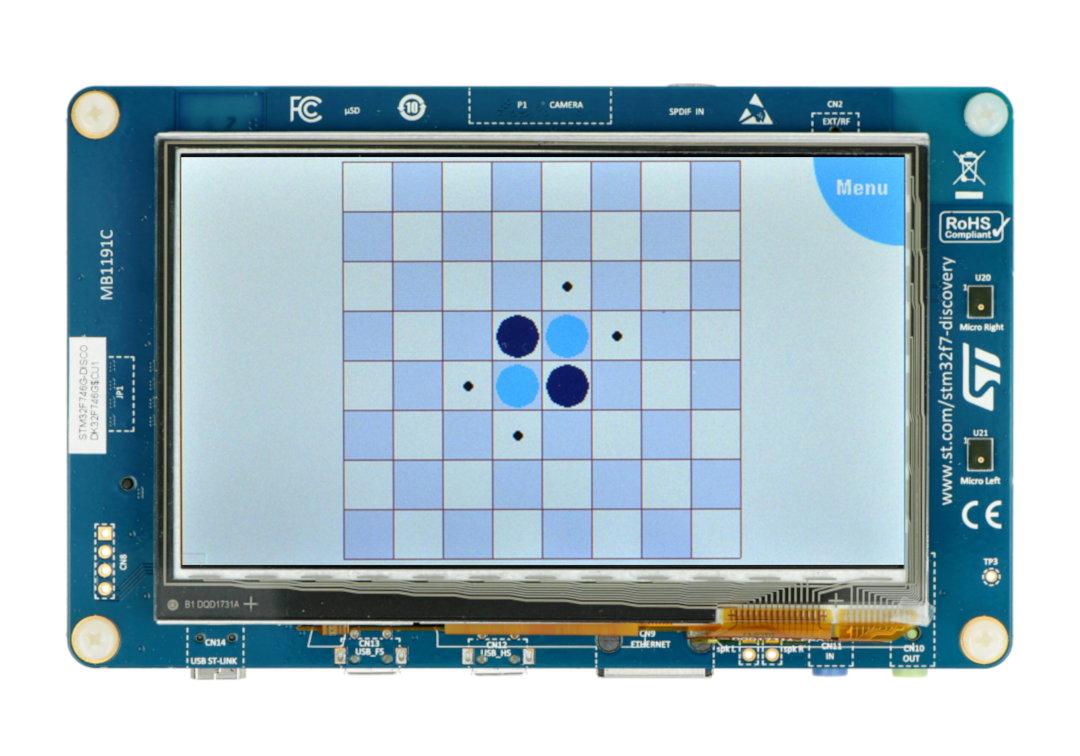

Produktbeschreibung: STM32F746G-Disco Discovery STM32F746NG - Cortex M7 + Touchscreen, kapazitiv 4,3''
Das Modul ermöglicht die Umsetzung von Projekten auf Basis des beliebten 32-Bit-Mikrocontrollers der STM32-Familie. Das Board verfügt außerdem über zusätzliche Elemente: einen 4,3-Zoll- LCD -Touchscreen, Tasten und einen Ethernet-Anschluss. Die Softwareentwicklung wird durch Bibliotheken und zahlreiche Beispiele erleichtert, die auf der ST-Unternehmenswebsite verfügbar sind.

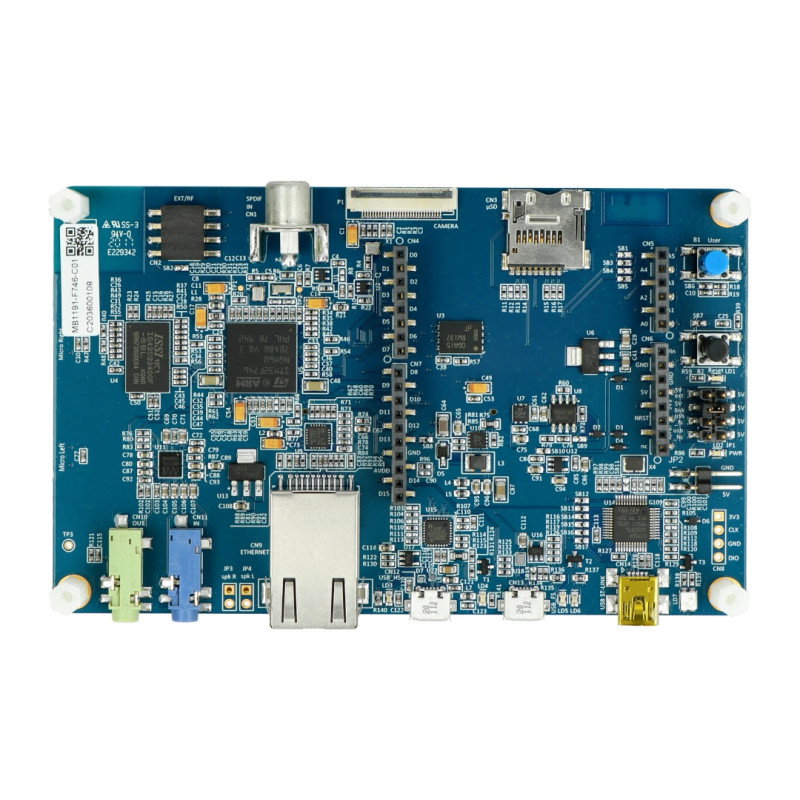

Das Gerät verfügt über eingebaute Buchsen: Ethernet, 2 x microUSB OTG, miniUSB (zum Programmieren) und Audioanschlüsse.
Der Farbbildschirm mit kapazitivem Touchpanel sorgt für hohe Empfindlichkeit.
Eine ausführliche Beschreibung und Beispielprogramme finden Sie auf der Website des Herstellers .
Bildschirmspezifikation
- STM32F746NGH6 Mikrocontroller:
- Kern: Cortex-M7
- Flash-Speicher: 1 MB
- Arbeitsspeicher: 340 KB SRAM
- Taktfrequenz: bis zu 216 MHz
- Gehäuse: BGA216
- ST-Link / V2-Debugger an Bord
- LCD-Farbbildschirm
- Diagonale: 4,3 "
- Auflösung: 480 x 272 Pixel
- Touchpanel: kapazitiv
- 5 Modulleistungsoptionen:
- ST-LINK / V2-1
- Full-Speed-USB-Anschluss
- High-Speed-USB-Anschluss
- VIN vom Arduino-Anschluss
- 5V externer Anschluss
- Zum Vorstand gehören außerdem:
- Audioausgabe und -eingabe
- Kameraanschluss
- Stereo-Lautsprecherausgang
- Zwei ST-MEMS-Mikrofone
- Zwei Knöpfe
- MicroSD-Steckplatz
- MicroUSB OTG HS-Anschluss
- MicroUSB OTG FS-Anschluss
- IEEE 802.3-2002 Ethernet-Anschluss
- Flash-Speicher: 128 MB Quad-SPI
- SDRAM-Speicher: 128 MB
- Arduino Uno-Anschlüsse
