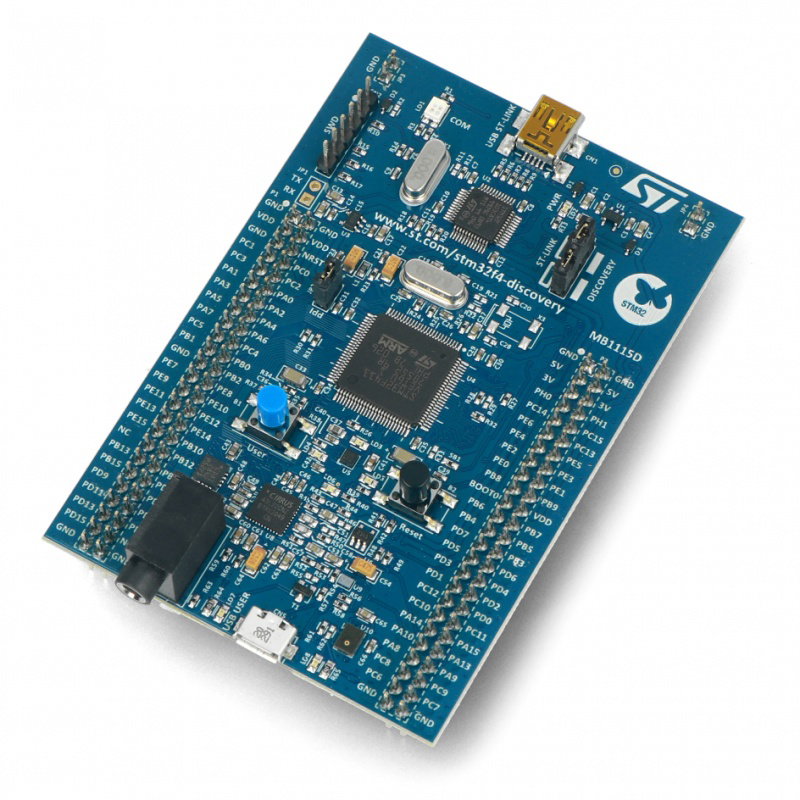

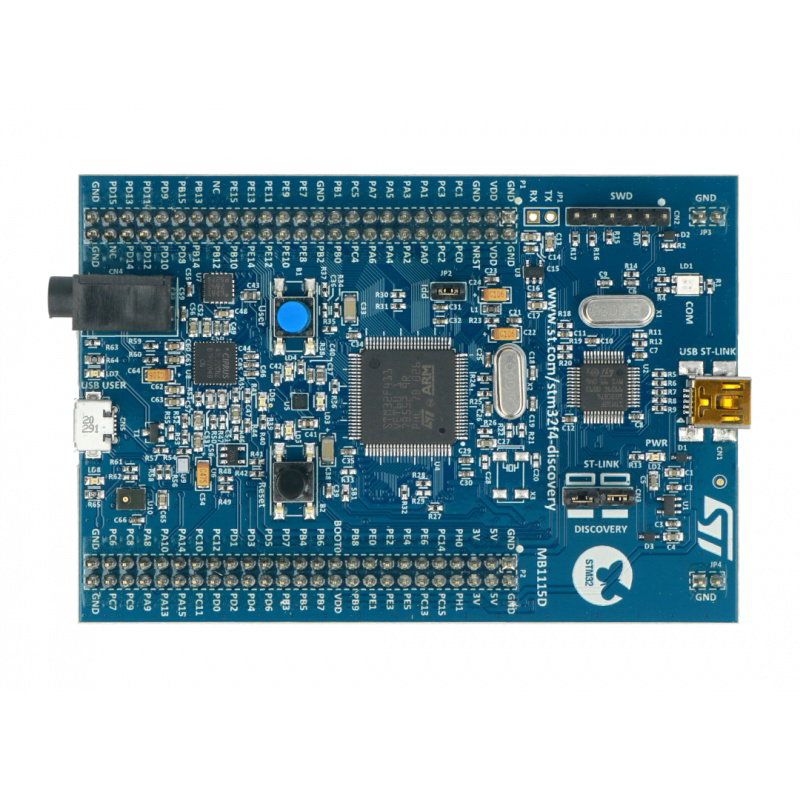

Produktbeschreibung: STM32F411EDISCOVERY
Das Modul ermöglicht die Umsetzung von Projekten auf Basis des beliebten 32-Bit- STM32 -Mikrocontrollers. Dank Discovery kann der Nutzer die Möglichkeiten entdecken, die der neueste ARM Cortex M4F-Kern mit einer Hardware-Gleitkommaeinheit bietet. Die Erstellung von Software wird durch Bibliotheken und zahlreiche Beispiele erleichtert, die auf der Website der Firma ST verfügbar sind. Darüber hinaus verfügt das Board über einen Beschleunigungsmesser, ein Gyroskop und Audio-Tools: Mikrofon und DAC-Konverter.
Spezifikation: STM32F411E-Disco - Entdeckung
STM32L152RBT6 Mikrocontroller:
128 kB Flash
16kB Arbeitsspeicher
LQFP64-Gehäuse
- STM32F411VET6 Mikrocontroller:
- Kern: Cortex M4F
- 100 MHz Takt
- 512 KB Flash
- 128 kB Arbeitsspeicher
- LQFP100-Gehäuse
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Das System wird über USB oder von einer externen Quelle mit Strom versorgt: 5 V / 3,3 V
- Zum Vorstand gehören außerdem:
- 3-Achsen-Beschleunigungssensor LSM303DLHC ( Dokumentation )
- 3-Achsen-Gyroskop: L3GD20 ( Dokumentation )
- Mikrofon MP45DT02 ( Dokumentation )
- DAC-Audiokonverter CS43L22 mit Klasse-D-Treiber ( Dokumentation )
- Acht LEDs (vier für den Benutzer verfügbar)
- Zwei Tasten (Benutzer und Reset)
- Micro-AB-USB-Anschluss
- Goldpin-Pins für I / O-Ports

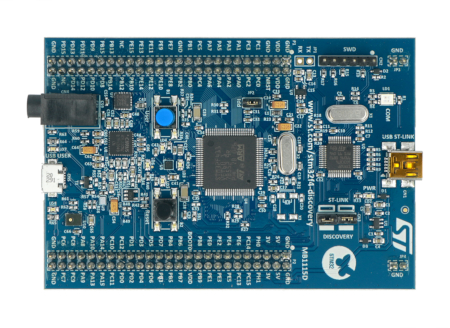

STM32 Discovery F4 mit ARM-Cortex-CPU
Eine ausführliche Beschreibung und Beispielprogramme finden Sie auf der Website des Herstellers .
