Produktbeschreibung: STM32 NUCLEO-F401RE - STM32F401RE ARM Cortex M4
Nucleo ermöglicht die Umsetzung von Projekten auf Basis eines effizienten Mikrocontrollers mit 32-Bit-ARM-Cortex-M4-Core. Die Module sind mit den Arduino -Shields und dem Online-Compilersystem von mbed.org kompatibel. Nucleo funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC-Compiler basieren.

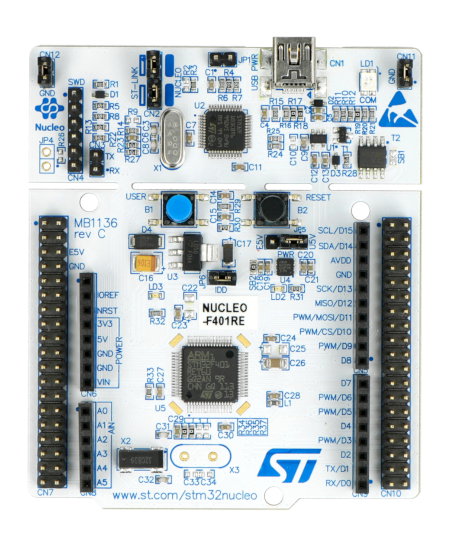

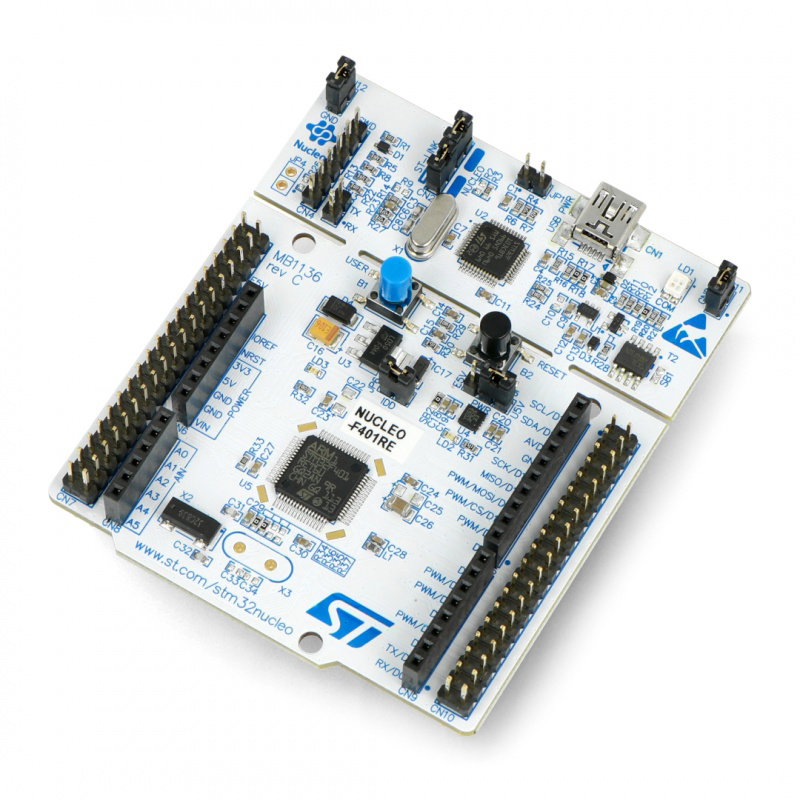

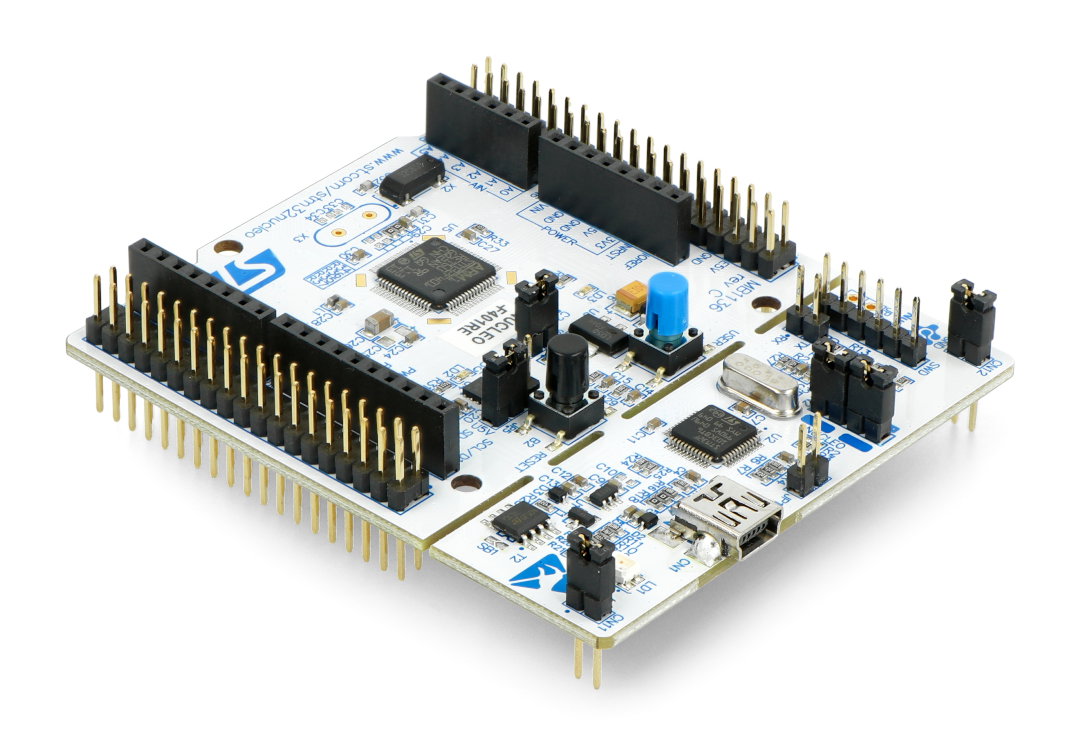

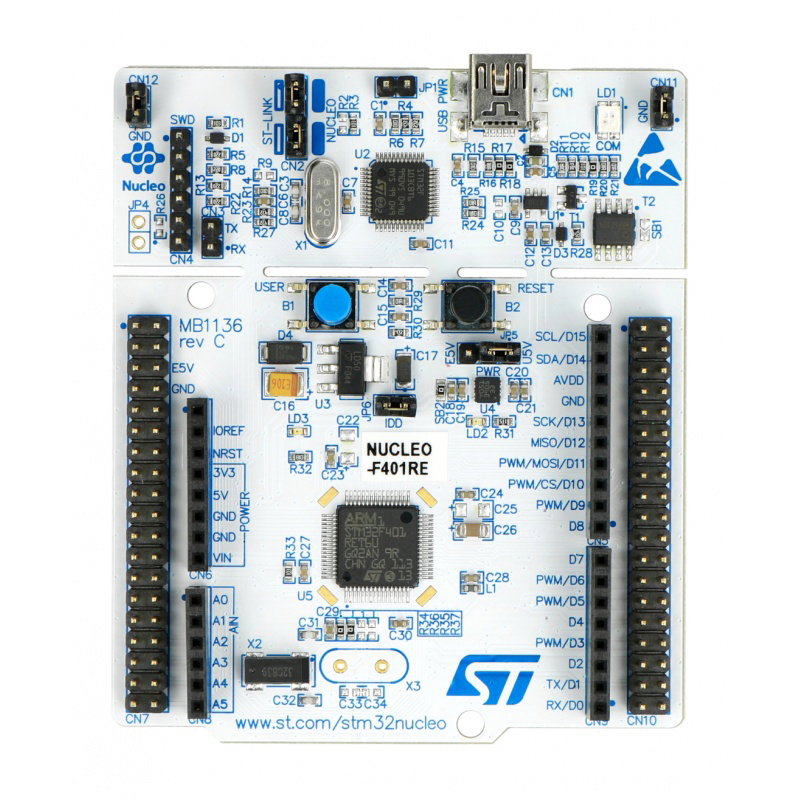

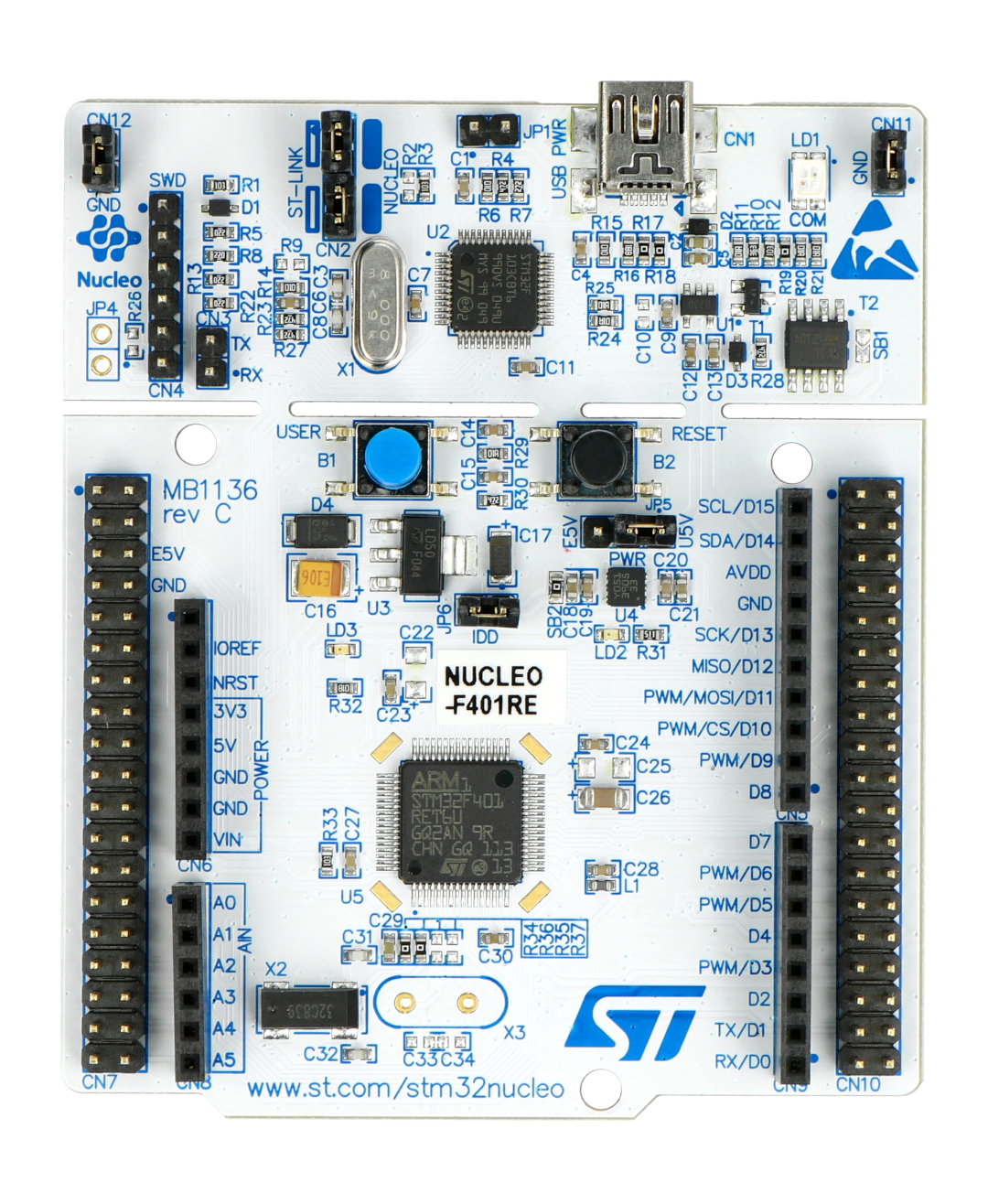

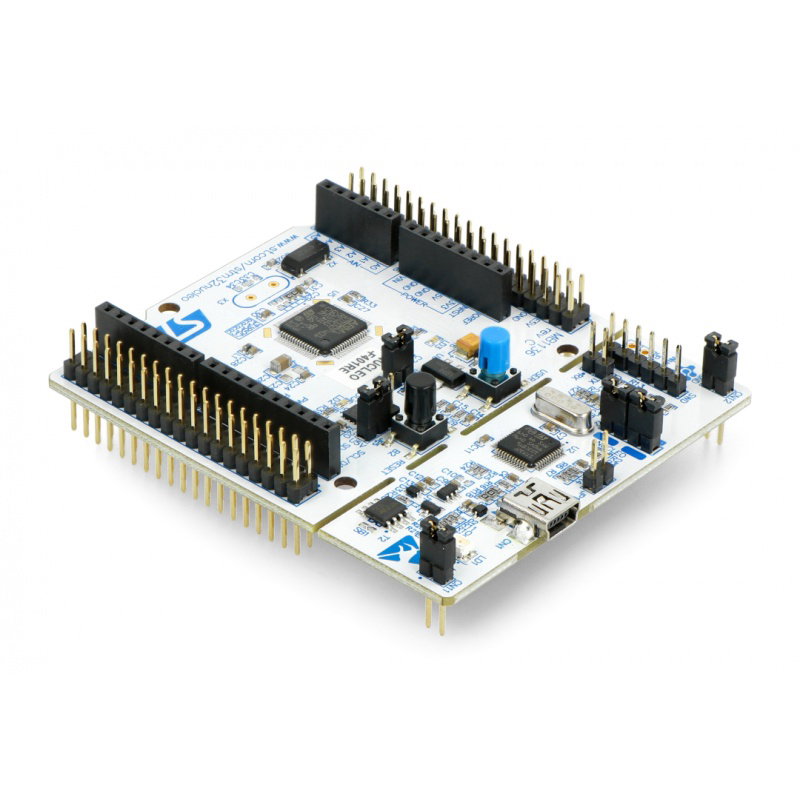

STM32 NUCLEO-F401RE.
Das Modul von STM32.
Eine detaillierte Beschreibung finden Sie in der Dokumentation und auf der Website des Herstellers .
Spezifikation des Evaluierungsboards
- Mikrocontroller: STM32 im LQFP64-Gehäuse
- Kern: ARM Cortex M4 32-Bit
- Taktfrequenz: 84 MHz
- Flash-Speicher: 512 kB
- SRAM-Speicher: 96 kB
- Analog-Digital-Wandler: 12 Bit, 10 Kanäle
- Anzahl der Timer: 10
- Anzahl der programmierbaren Ein-/Ausgänge: 81
- Schnittstellen: 3x I2C, 3x USART, 4x SPI, USB 2.0 Full Speed
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System ( mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Möglichkeit der Stromversorgung über USB-Anschluss
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x zur Verfügung des Benutzers
- Drei verschiedene Schnittstellen über den miniUSB -Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Umgebungen unterstützt, darunter: IAR, Keil und Plattformen, die auf dem GCC-Compiler basieren
