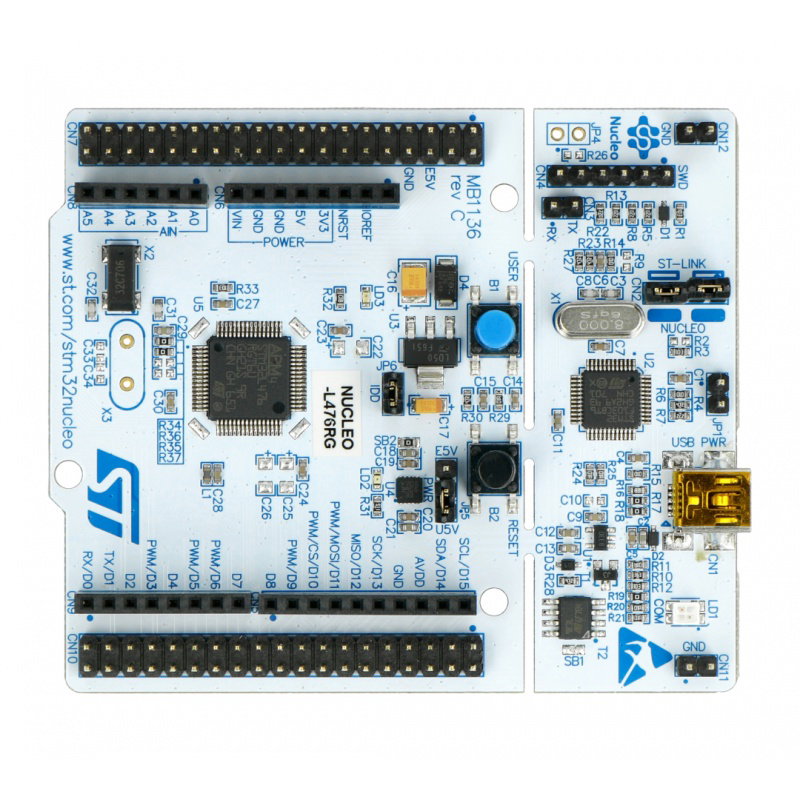

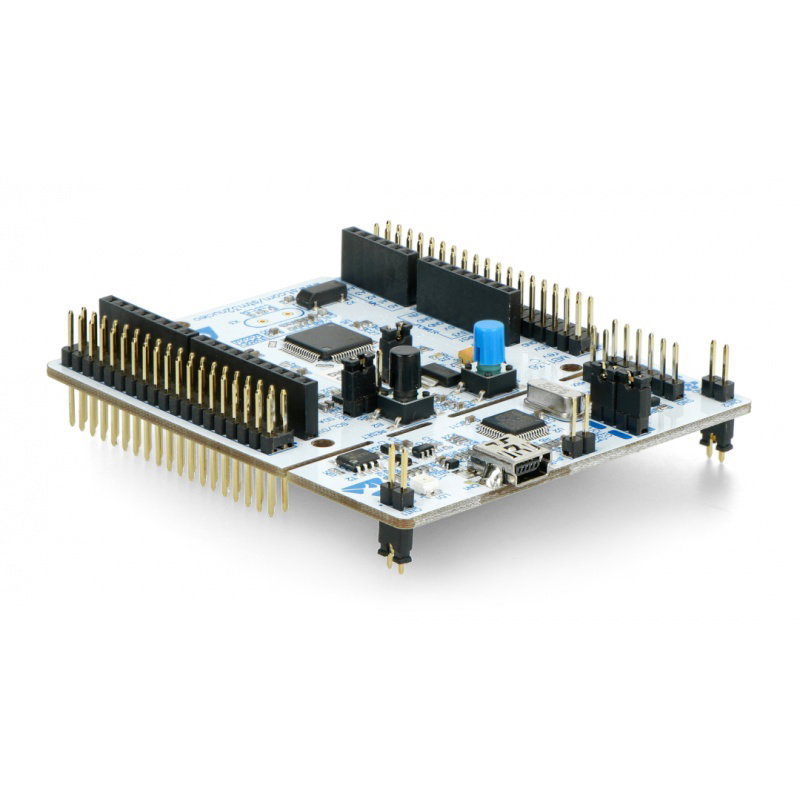

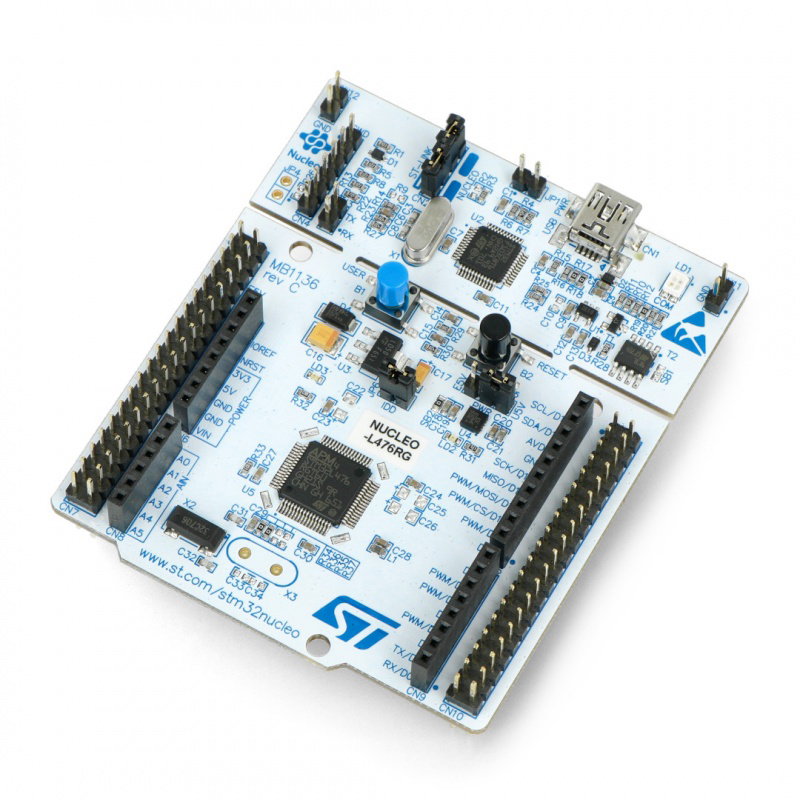

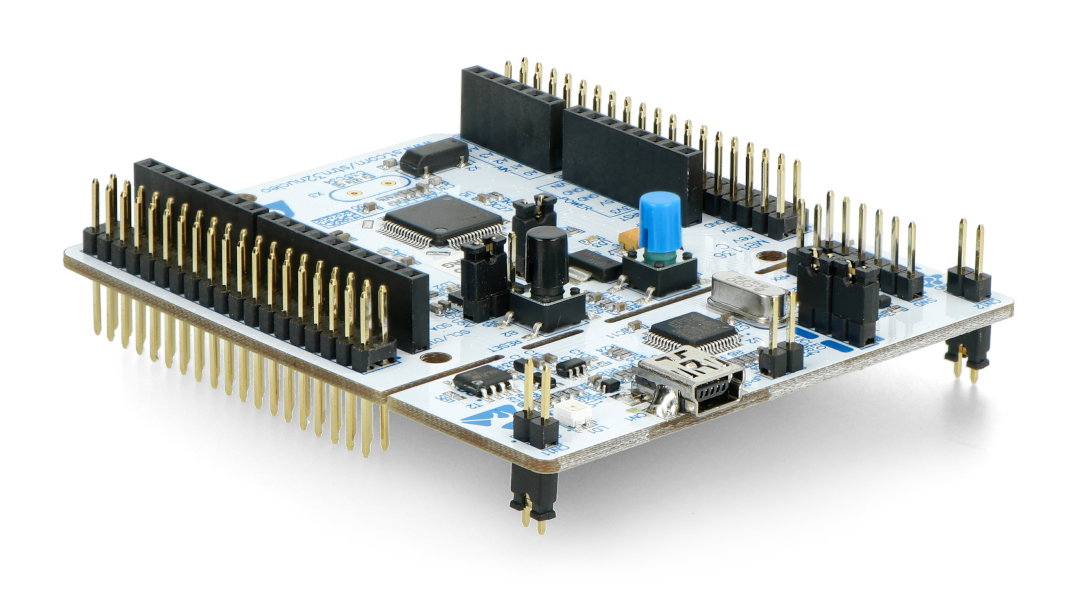

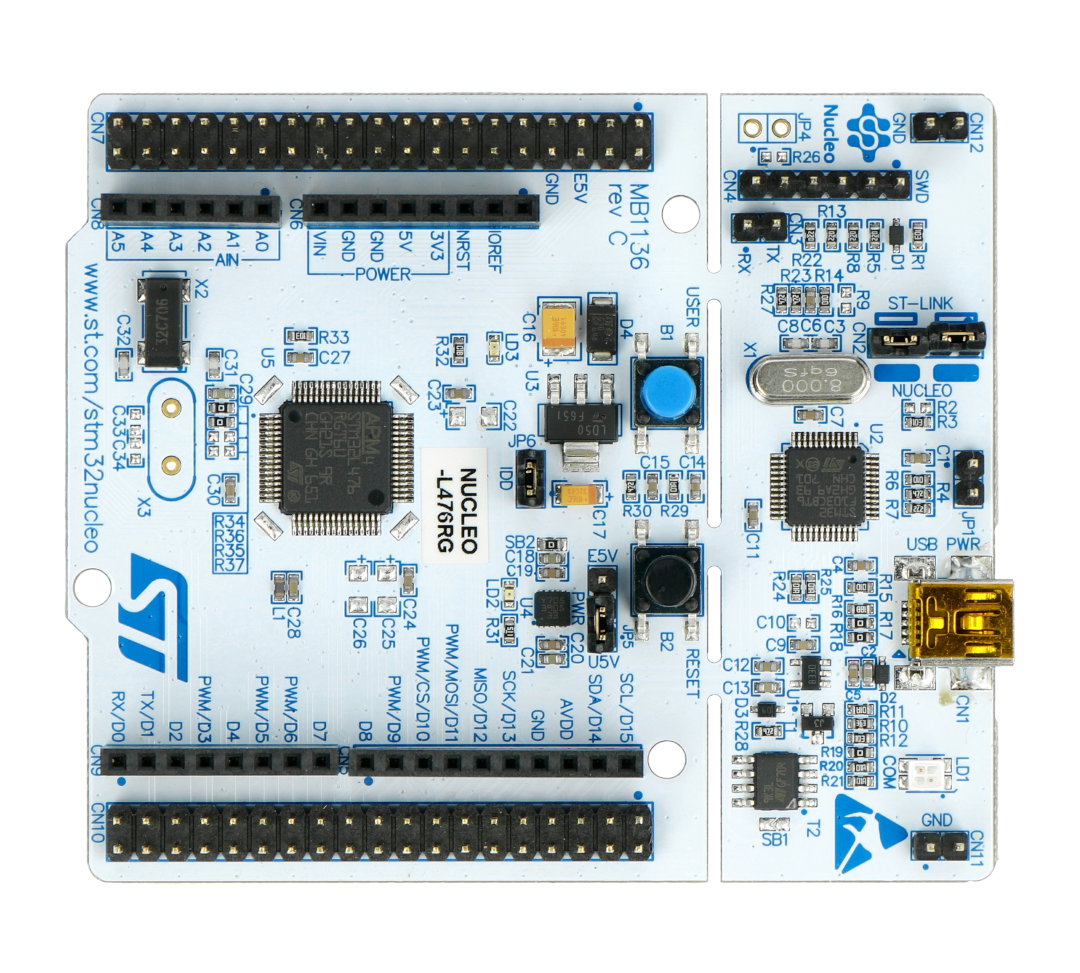

Produktbeschreibung: STM32 NUCLEO-L476RG – mit STM32L476RGT6 ARM Cortex M4 MCU
Nucleo-Modul mit einem 32-Bit- STM32L476RG-Mikrocontroller, der mit einem ARM Cortex M4 -Kern ausgestattet ist, der mit 80 MHz getaktet ist, 1 MB Flash -Speicher, 128 KB SRAM-Speicher . Nucleo ist mit der mbed-Plattform kompatibel und verfügt über Anschlüsse zum Anschließen des Arduino Shield. Es funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC-Compiler basieren. Das Gerät ist mit einem ST-Link Debugger/Programmierer ausgestattet.
Die Taktfrequenz beträgt 80 MHz.Technische Spezifikationen
- Mikrocontroller: STM32L476RG
- Kern: ARM Cortex M4 32-Bit
- Taktfrequenz: 80 MHz
- Flash-Speicher: 1 MB
- SRAM-Speicher: 128 kB
- DMA: 14 Kanäle
- Schnittstellen: 1 x CAN, 3 x I2C, 3 x SPI, 1 x I2S, 5 x UART / USART, 1 x LPUART, 2 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB OTG, 1 x LCD-Controller, 24 x kapazitive Touch-Eingänge, 1 x Quad-SPI
- 3 x ADC: 16 Bit
- 2 x DAC: 12 Bit
- 2 x Ultra-Low-Power-Komparatoren
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System ( mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Möglichkeit der Stromversorgung über USB-Anschluss
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x USER für den Benutzer verfügbar
- Drei verschiedene Schnittstellen über den miniUSB-Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Das Modul wird von den gängigsten Programmierumgebungen unterstützt, darunter: IAR, Keil und GCC
