Produktbeschreibung: STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33

DasSTM32 Nucleo-U545RE-Q ist ein fortschrittliches Evaluierungsboard in einem LQFP64-Gehäuse, das Leistung und Vielseitigkeit vereint. Der STM32U545RET6Q-Mikrocontroller, der auf dem ARM Cortex M33-Kern basiert, bietet eine maximale Taktrate von 160 MHz. Ein Flash-Speicher von 512 kB und 272 kB SRAM bieten ausreichend Ressourcen für die Entwicklung umfangreicher Anwendungen. Das Board ist mit zwei Arten von Erweiterungssteckern ausgestattet - Arduino Uno R3-kompatibel und ST Morpho-kompatibel, was den einfachen Anschluss von zusätzlichen Modulen ermöglicht. Das integrierte ST-LINK/V3 ermöglicht eine bequeme Programmierung und Fehlersuche, und die Möglichkeit, einen Programmierer mit externen Mikrocontrollern zu verwenden, macht das Board noch vielseitiger. Die USB-Typ-C-Schnittstelle erleichtert die Stromversorgung und Kommunikation mit dem Computer und ermöglicht den Anschluss verschiedener Geräte wie Tastaturen oder USB-Speichersticks. Darüber hinaus bietet der Nucleo-U545RE-Q eine Vielzahl von Kommunikations-(GPIO, I2C, SPI, UART) und Analogschnittstellen(ADC, DAC), was ihn zu einem hervorragenden Prototyping-Tool für Projekte macht, die eine Vielzahl von Funktionen erfordern.

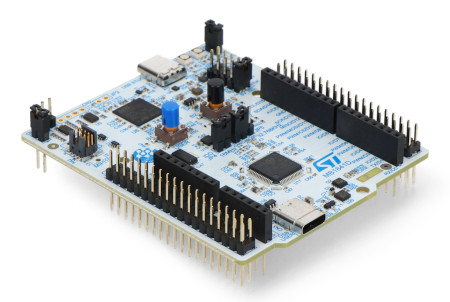

STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33.

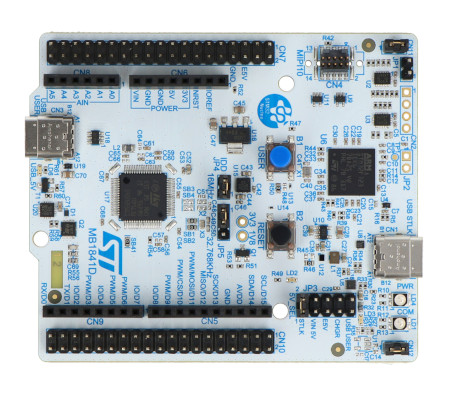

STM32U545RE Mikrocontroller-Karte.

Hauptmerkmale des NUCLEO-U545RE-Q

• Mikrocontroller: STM32U545RET6Q mit ARM Cortex M33-Kern
• Taktung: maximale Taktung bis zu 160 MHz
• Speicher: 512 kB Flash und 272 kB SRAM, einschließlich 2048 Byte Backup-SRAM
• Anschlüsse: Kompatibilität mit Arduino Uno R3 und ST Morpho für einfache Erweiterungen
• Programmierer/Debugger: eingebauter ST-LINK/V3EC, mit der Möglichkeit, externe Chips zu verwenden
• USB-Typ-C-Schnittstelle: unterstützt sowohl den Host- als auch den Gerätemodus und ermöglicht den Anschluss von Geräten wie Tastaturen oder USB-Speichersticks
• Reichhaltiges Angebot an Schnittstellen: 51 GPIOs, 4 I2C, 3 SPI, 2 UART, USB 2.0 FS und CAN (FDCAN)
• Analoge Funktionen: 1x ADC 12-bit, 1x ADC 14-bit, 2x DAC 12-bit und zusätzliche mathematische und signalverarbeitende Funktionen
• Spannungsversorgung: Stromversorgung über USB Typ C oder externe Quelle (5 V oder 3,3 V)
• Zusätzliche Funktionen: drei LEDs, Benutzer- und Reset-Tasten sowie ein externer SMPS-Chip für Experimente

Anwendungen des Moduls

Das STM32 Nucleo-U545RE-Q Board ist ein ideales Werkzeug für das Prototyping und die Anwendungsentwicklung in verschiedenen Bereichen wie IoT oder Heimautomatisierung. Dank der Vielseitigkeit seiner Kommunikationsschnittstellen ermöglicht das Board die einfache Integration von Sensoren, Kommunikationsmodulen und anderen Peripheriegeräten. Seine fortschrittlichen analytischen und mathematischen Funktionen sowie die Unterstützung verschiedener Kommunikationsprotokolle machen es zu einer ausgezeichneten Wahl für Ingenieure und Bastler, die innovative Lösungen in den Bereichen Automatisierung, Signalverarbeitung und multifunktionale Anwendungen entwickeln möchten. Das Board unterstützt außerdem eine Vielzahl von Entwicklungsumgebungen für eine flexible Projektentwicklung.

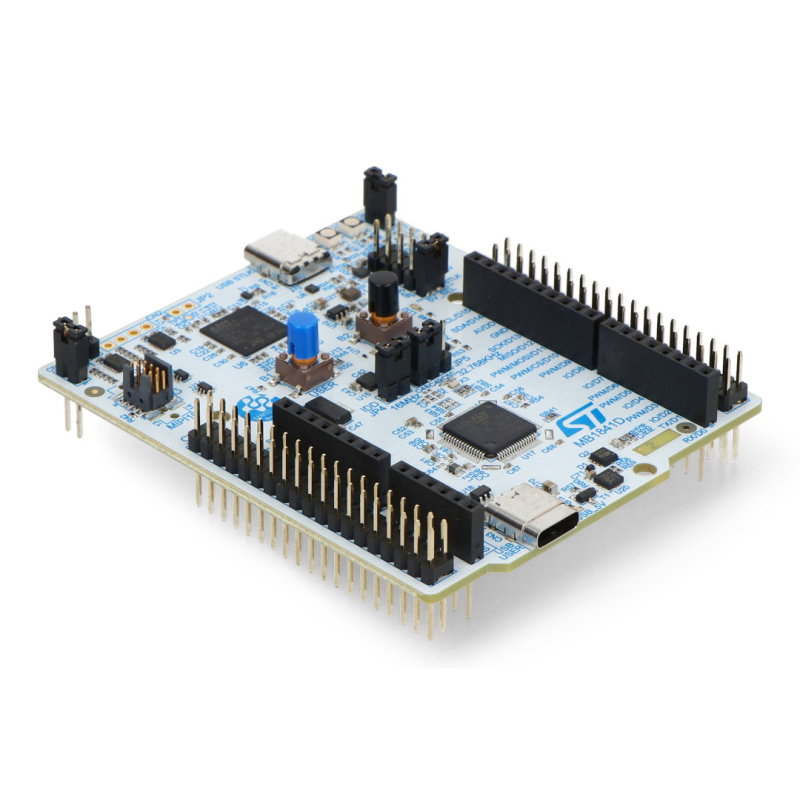

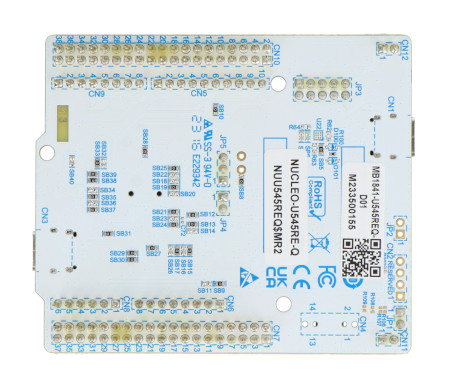

Es verfügt über einen Anschluss für Arduino und ST Morpho.

Der Mikrocontroller ist in einem LQFP64-Gehäuse untergebracht.

Technische Daten NUCLEO-U545RE-Q

• Mikrocontroller: STM32U545RE
• Kern: Arm Cortex M33
• Maximale Taktrate: 160 MHz
• Flash-Speicher: 512 kB
• SRAM: 272 kB
• DMA-Steuerungen: 20 Kanäle (16 GPDMA + 4 LPDMA)
• Schnittstellen: 51x GPIO, 18x Wake-up-Pins, 4x Tamper-Pins, 4x I2C, 3x SPI, 2x USART, 1x LPUART, 1x USB 2.0 FS, 1x CAN (FDCAN)
• Analoge Schnittstellen: 1x ADC 12-Bit, 1x ADC 14-Bit (insgesamt 17 Kanäle), 2x DAC 12-Bit, 1 x Analogkomparator, 1x Operationsverstärker
• Zeitgeber: 4x 32-Bit, 2x 16-Bit (4 Kanäle), 1x RTC
• Zusätzliche Komponenten: TRNG, SAES, AES, Beschleuniger für öffentliche Schlüssel (PKA), HASH (SHA-256), CRC
• Anschlüsse: kompatibel mit Arduino Uno V3, ST Morpho Erweiterungsanschlüsse
• Debugger:
  • Eingebauter ST-Link/V3EC mit USB-Re-Enumeration-Funktion
  • Unterstützung von virtuellen COM-Ports
  • Massenspeicher-Modus
• Stromversorgung:
  • Stromversorgungsoptionen: ST-LINK USB VBUS, USB C, externe Quellen (5 V oder 3,3 V)
  • SMPS-Unterstützung (interne oder externe Spannungsversorgung)
• Eingebaute LEDs:
  • 1x Anzeige der Spannungsversorgung
  • 1x Signalisierung der Kommunikation
  • 1x zur Verfügung für den Benutzer
• Tasten:
  • 1x RESET
  • 1x USER (zur Verfügung des Benutzers)
• Schnittstellen über USB-C-Anschluss:
  • Virtueller COM-Anschluss
  • Speicher
  • Anschluss für Programmierung/Debugging
• Unterstützte Software:
  • STM32Cube-Bibliotheken, Code-Beispiele
  • IDE-Kompatibilität: IAR Embedded Workbench, MDK-ARM, STM32CubeIDE
