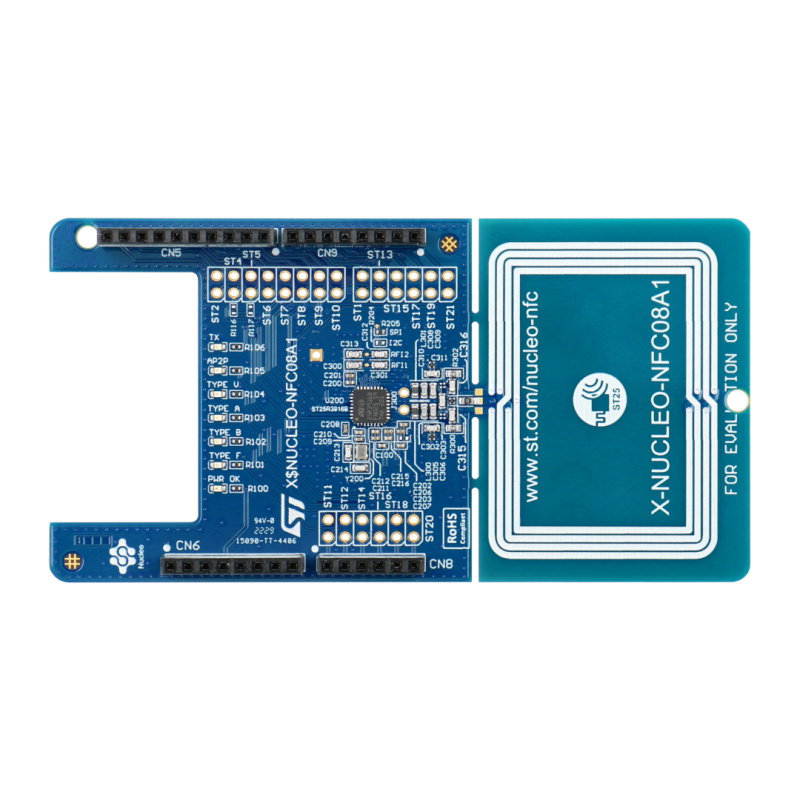

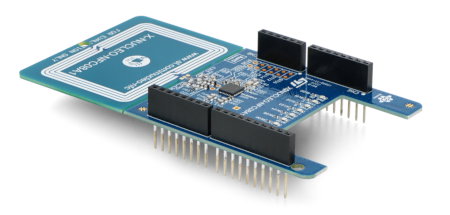

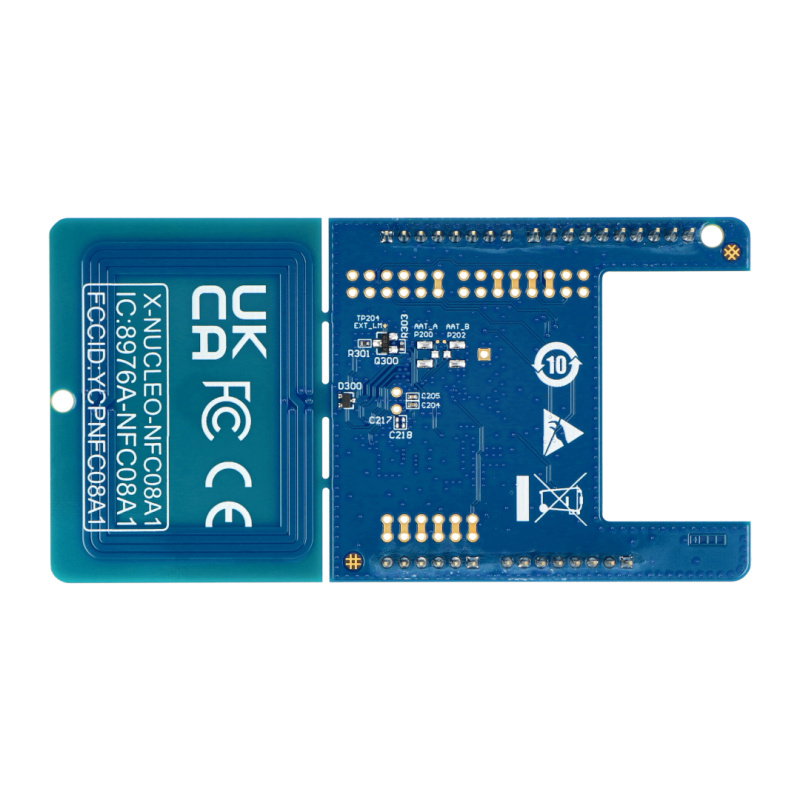

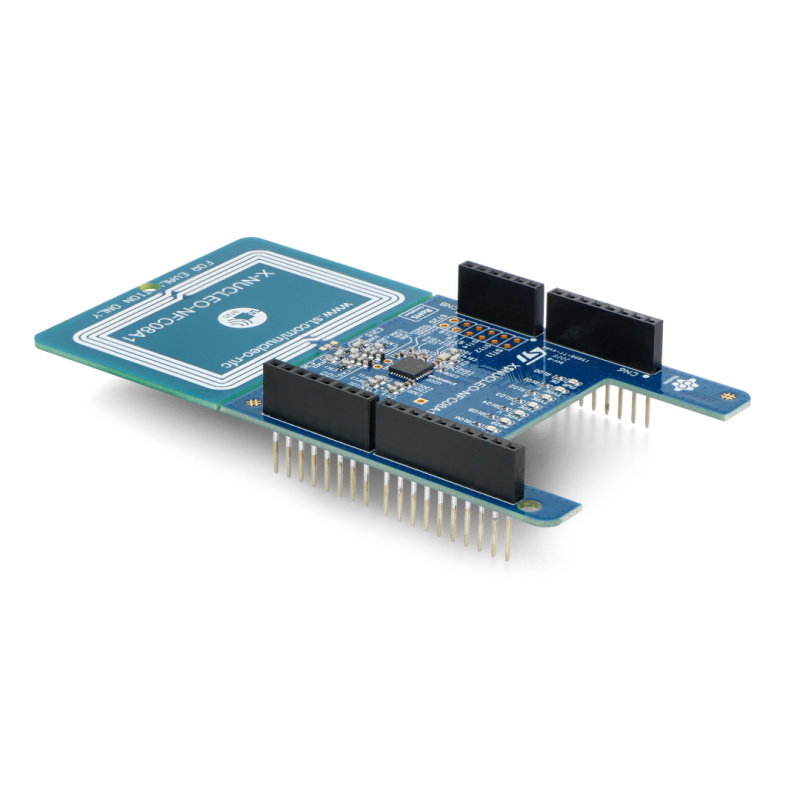

X-NUCLEO-NFC08A1 - NFC-Tag - Erweiterung für STM32 Nucleo

Index: MAS-22370
X-NUCLEO-NFC08A1 NFC- Tag-Lesegerät in Form eines Overlays für STM32 Nucleo-Module. Das Board basierte auf dem ST25R3916B -System und wurde so konfiguriert, dass es die ISO14443A/B-, ISO15693-, FeilCa- und AP2P-Kommunikation unterstützt. Der ST25R3916B verwaltet die Frame-Codierung und die Lesemodus-Decodierung für Standardanwendungen wie NFC- und HF-RFID-Proximity-Standards. Unterstützt die Kommunikationsprotokolle ISO/IEC 14443 Typ A und B, ISO/IEC 15693 und ISO/IEC 19092 wie das Erkennen, Lesen und Schreiben von NFC-Forum-Tags Typ 1, 2, 3, 4 und 5.
X-NUCLEO-NFC08A1 - NFC-Tag - Erweiterung für STM32 Nucleo
45,90 € -5%
43,61 €
36,64 € zzgl. MwSt.
Niedrigster Preis 30 Tage: 43,20 €
Erhältlich
Versand 24h
PayPal Bezahlung

Produktbeschreibung: X-NUCLEO-NFC08A1 - NFC-Tag - Erweiterung für STM32 Nucleo

X-NUCLEO-NFC08A1 NFC- Tag-Lesegerät in Form eines Overlays für STM32 Nucleo -Module. Das Board basierte auf dem ST25R3916B -System und wurde so konfiguriert, dass es die ISO14443A/B-, ISO15693-, FeilCa- und AP2P-Kommunikation unterstützt. Der ST25R3916B verwaltet die Frame-Codierung und die Lesemodus-Decodierung für Standardanwendungen wie NFC- und HF-RFID-Proximity-Standards. Unterstützt die Kommunikationsprotokolle ISO/IEC 14443 Typ A und B, ISO/IEC 15693 und ISO/IEC 19092 wie Erkennung, Lesen und Schreiben von Tags des NFC-Forums Typ 1, 2, 3, 4 und 5. Auf dem befindet sich ein Kapazitätssensor Platine mit extrem niedrigem Stromverbrauch beim Aufwachen ohne Einschalten des Lesefelds und beim Aufwachen herkömmlicher Induktion zur Auswahl der Amplituden- oder Phasenmessung. Die Automatic Antenna Tuning (AAT)-Technologie ermöglicht es Ihnen, in der Nähe von Metallteilen und/oder in einer sich ändernden Umgebung zu arbeiten.

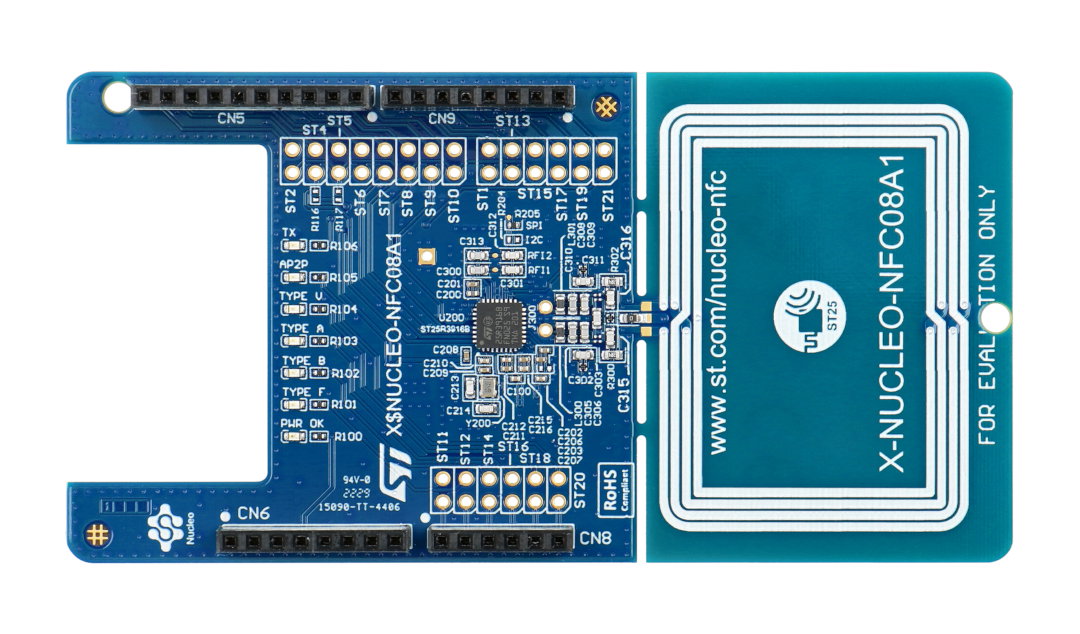

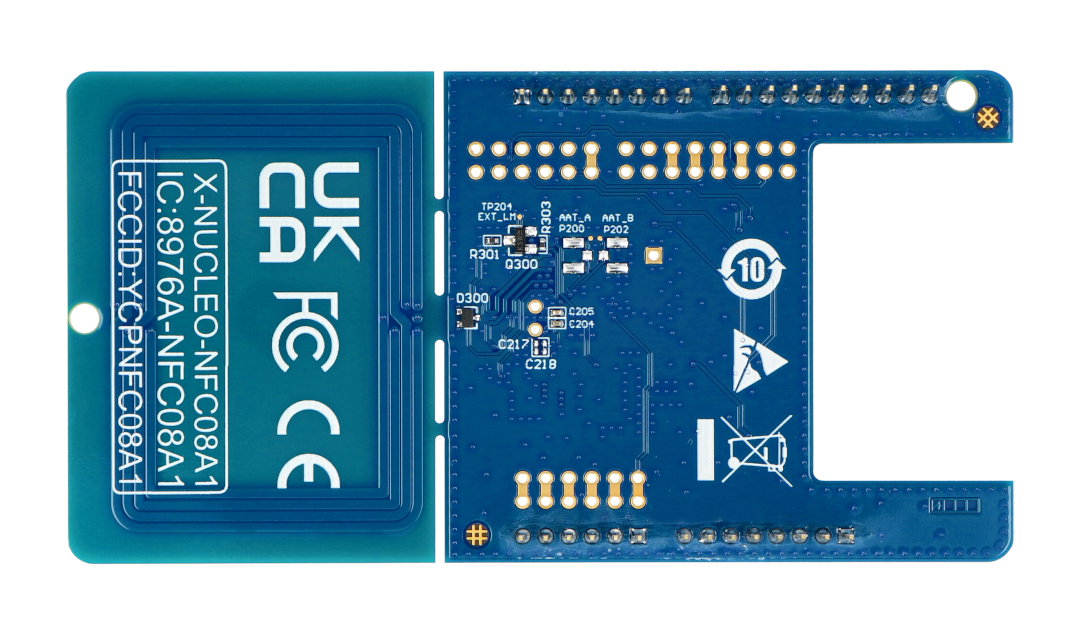

X-NUCLEO-NFC08A1 X-NUCLEO-NFC08A1 - NFC-Tag.

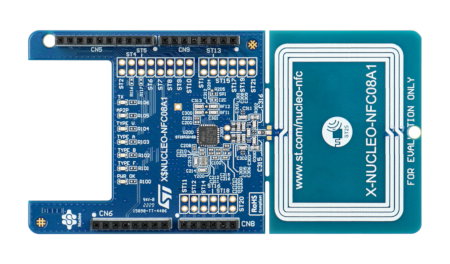

Erweiterung zu STM32 Nucleo Erweiterung zu STM32 Nucleo.

Was ist NFC?

NFC (Near-Field Communication) ist ein Standard für die hochfrequente Funkkommunikation mit kurzer Reichweite. Es ermöglicht den drahtlosen Datenaustausch über eine kurze Distanz von bis zu 20 Zentimetern.

Diese Technologie ist eine einfache Erweiterung von ISO/IEC 14443 und kombiniert Kartenschnittstelle und Lesegerät in einem Gerät. Diese Geräte kommunizieren mit bestehenden ISO/IEC 14443-Geräten (Karten und Lesegeräten) und anderen NFC-Geräten und sind somit mit bestehenden und bereits genutzten öffentlichen Verkehrs- und Zahlungsinfrastrukturen wie MIFARE kompatibel. NFC richtet sich hauptsächlich an Mobiltelefone.

X-NUCLEO-NFC08A1 Board-Spezifikation

  • NFC-Lesegerät: ST25R3916B
  • Sechs Mehrzweckdioden
  • ISO 18092 passiver und aktiver Urheber, ISO 18092 passives und aktives Ziel
  • Emulation von NFC-A- und NFC-F-Karten
  • ISO14443A und ISO14443B
  • ISO15693
  • Felica
  • Bis zu 1,7 W Ausgangsleistung mit Differentialantenne
  • Die Fähigkeit, zwei Antennen in einer Single-Ended-Konfiguration anzusteuern
  • Wecken durch Induktion
  • Automatisches Antennen-Tuning-System
  • Transparent- und Streaming-Modi zum Implementieren von klassischen MIFARE-Protokollen in andere Nicht-Standardprotokolle
  • Ausgestattet mit Arduino Uno R3 -Anschluss
  • Kostenlose umfassende STM32Cube-kompatible Firmware-Bibliothek und Beispiele für ST25R3916B
  • Eine skalierbare Lösung zum Kaskadieren mehrerer Karten
  • Die Abmessungen des Lesegeräts betragen 47 x 34 mm, vier Windungen, induktive 13,56-MHz-Antenne, die auf die Leiterplatte geätzt ist

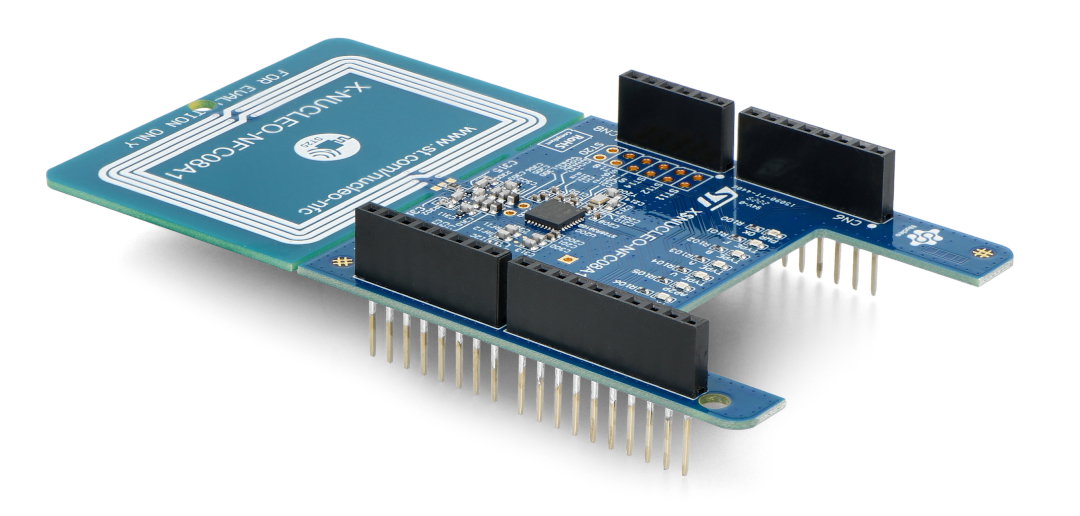

NFC-Overlay für STM32 NFC-Overlay für STM32 Nucleo.

PAKETBREITE 16.5 cm
PAKETHÖHE 21.5 cm
PAKETTIEFE 3 cm
PAKETGEWICHT 0.085 kg
