Produktbeschreibung: STM32 NUCLEO-H745ZI-Q - STM32H745ZIT6 ARM Cortex M7
Modul mit 32-Bit- STM32-Mikrocontroller, der mit ARM Cortex M7 480 MHz und ARM Cortex M4 240 MHz Kern ausgestattet war. Es ist mit 2 MB Flash und 864 KB SRAM ausgestattet. Nucleo ist mit der mbed- Plattform kompatibel und verfügt über Anschlüsse zum Anschließen von Arduino -Shields und Ethernet-Buchsen. Nucleo funktioniert mit den gängigsten Entwicklungsplattformen, einschließlich Keil, IAR und Umgebungen, die auf dem GCC-Compiler basieren.

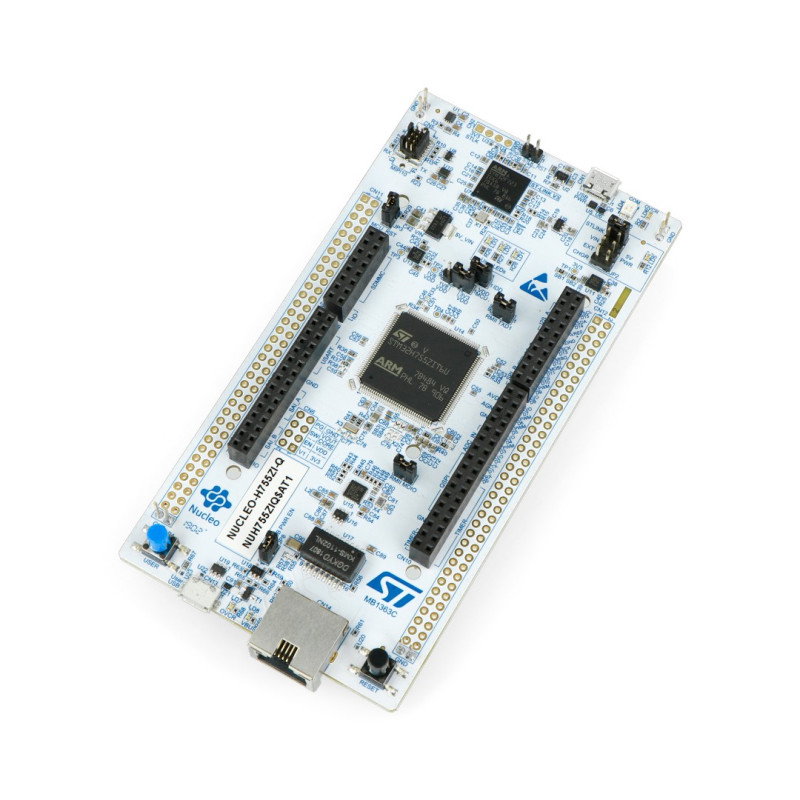

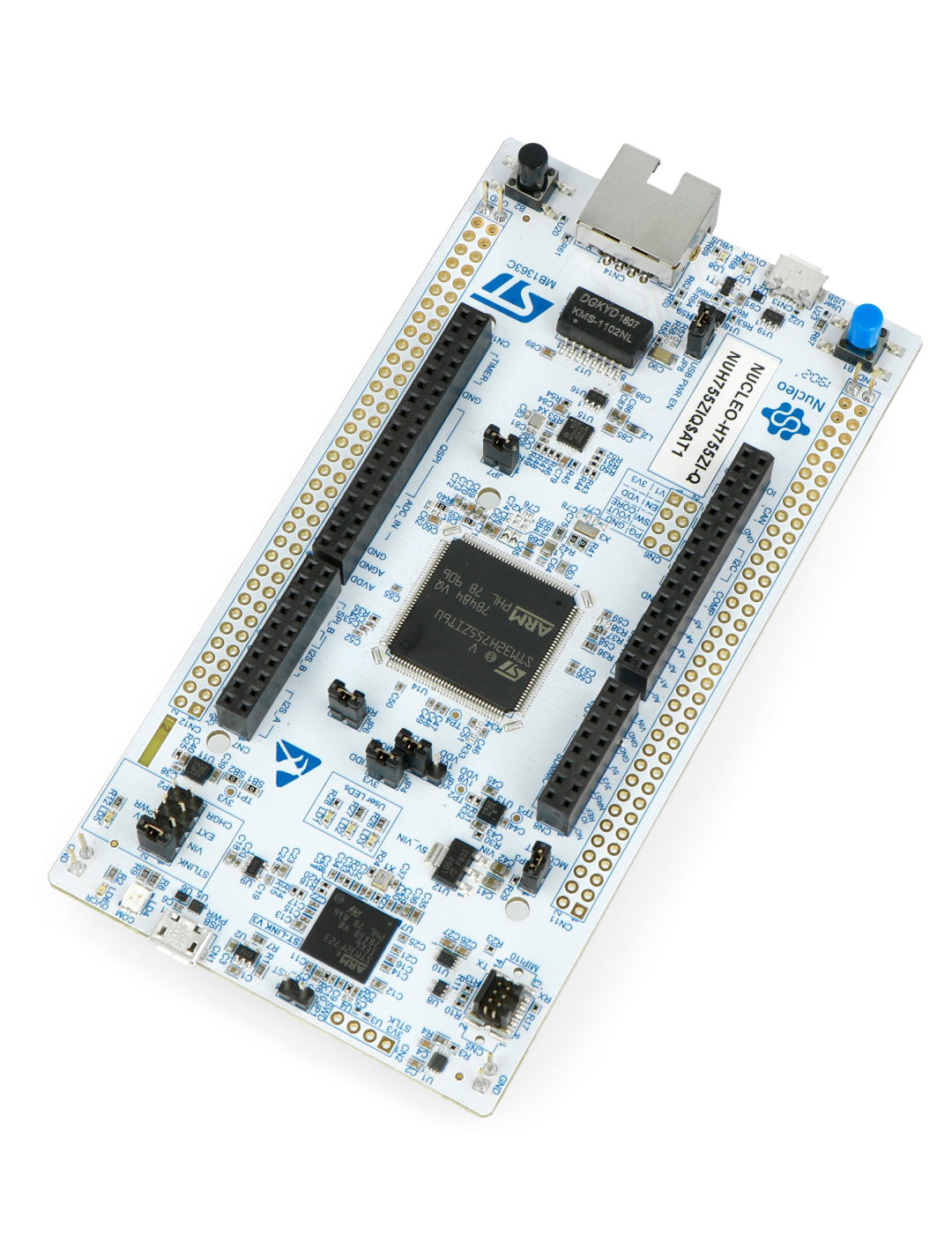

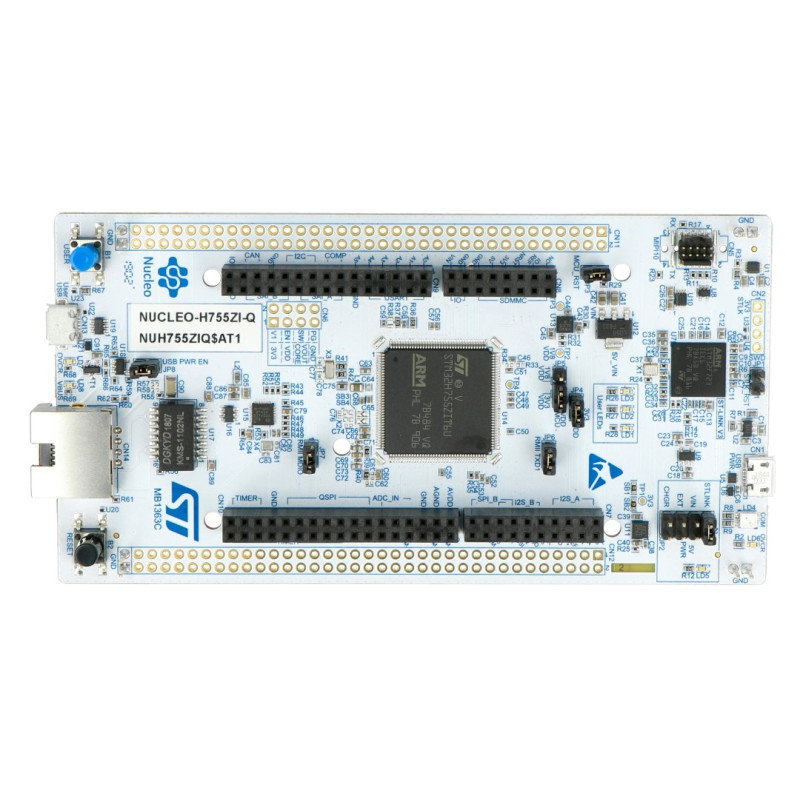

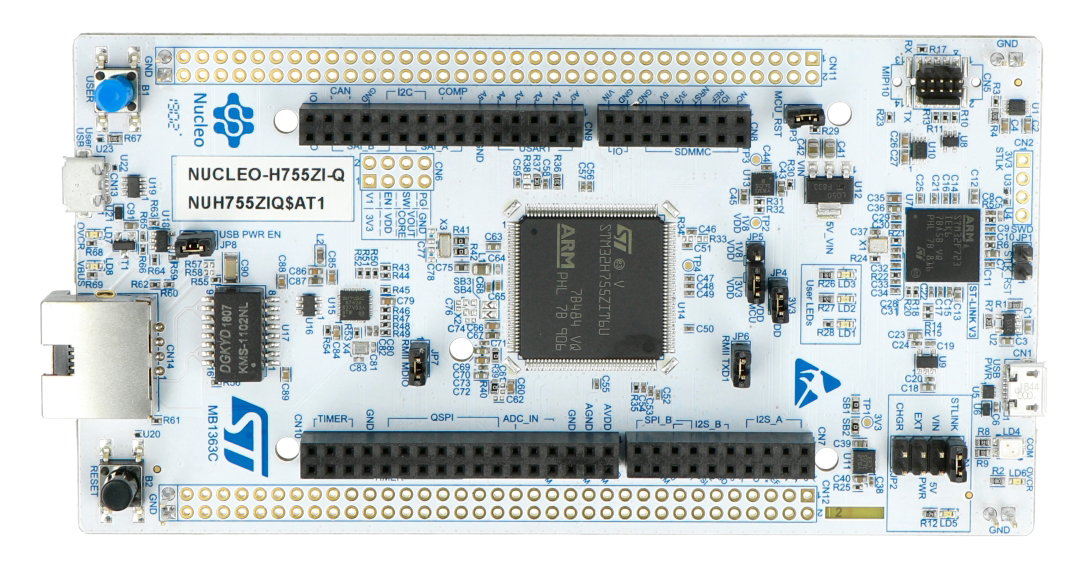

STM32 Nucleo H755ZI-Q.
Das Modul verfügt über drei eingebaute LEDs.
Spezifikation des STM32-Moduls
- Mikrocontroller: STM32H755ZIT6
- Kern: ARM Cortex M7 32-Bit / ARM Cortex M4
- Taktfrequenz: 480 MHz / 240 MHz
- Flash-Speicher: 2 MB
- SRAM-Speicher: 864 kB
- RAM-Speicher: 1 MB
- Analog-Digital-Wandler (ADC): 16 Bit, 36 Kanäle
- Anzahl der 16-Bit-Timer: 17
- Anzahl der 32-Bit-Timer: 2
- Schnittstellen: 4x I2C, 6x SPI, 3x I2S, 2x CAN, 4x USART, 4x UART, USB OTG FS
- Zwei Arten von Anschlüssen:
- Anschlüsse für Overlays kompatibel mit Arduino Uno Rev3
- Standard STMicroelectronics Morpho-Pins, die den Zugriff auf die Pins des Mikrocontrollers ermöglichen
- Das Modul ist kompatibel mit dem mbed-System ( mbed.org )
- ST-Link / V2-Debugger auf einer Platine mit der Möglichkeit, als separates Gerät mit SWD-Ausgang zu arbeiten
- Leistung:
- Über den USB-Anschluss
- Externe Quelle: 3,3 V und 7 bis 12 V über ST-Anschlüsse Zio oder ST-Morpho
- 5 V über den ST-Morpho-Anschluss
- Eingebaute drei LEDs:
- 1 x Signalisierung der Versorgungsspannung
- 1 x für die Kommunikation
- 1 x zur Verfügung des Benutzers
- Zwei Tasten:
- 1 x ZURÜCKSETZEN
- 1 x zur Verfügung des Benutzers
- Unterstützung für IEEE-802.3-2002 Ethernet -Schnittstelle
- Schwingquarz: 32,768 MHz
- Drei verschiedene Schnittstellen über den microUSB -Anschluss (USB Re-Enumeration):
- Virtueller COM-Port
- Massenspeicher
- Programmier-/Debugging-Port
- Kryptografische Standards:
- AES 128, 192, 256, TDES
- HASH (MD5, SHA-1, SHA-2), HMAC
- Zufallszahlengenerator
- Das Modul wird von den gängigsten Umgebungen unterstützt, darunter: IAR, Keil und Plattformen, die auf dem GCC-Compiler basieren
