Produktbeschreibung: Raspberry Pi 5 1 GB
Der Raspberry Pi 5 , ausgestattet mit 1 GB LPDDR4X-4267 RAM , arbeitet mit einem Broadcom BCM2712 ARM Cortex-A76 64-Bit Quad-Core-Prozessor mit 2,4 GHz . Die fünfte Generation des beliebten Raspberry Pi bietet eine bis zu zwei- bis dreimal höhere Leistung als der Raspberry Pi 4. Zur Standardausstattung gehören zwei Micro-HDMI- Anschlüsse, zwei USB 3.0-Anschlüsse , zwei USB 2.0-Anschlüsse und ein USB-C-Stromanschluss. Zusätzlich verfügt der Raspberry Pi 5 über zwei MIPI DSI/CSI-Schnittstellen für Kameras und Displays, einen PCI Express 2.0-Steckplatz , Platz für einen Lüfter, einen UART-Anschluss, einen Steckplatz für die Echtzeituhr-Batterie und einen separaten Ein-/Ausschalter. Der Raspberry Pi 5 bietet außerdem Dualband-WLAN (2,4 GHz und 5 GHz), Bluetooth 5 BLE und einen Gigabit-Ethernet-Anschluss mit 1000 Mbit/s und PoE-Unterstützung über das PoE+ HAT . Das Board verfügt über den standardmäßigen 40-poligen GPIO-Anschluss (2x20 Pins, 2,54 mm Rastermaß) und einen microSD-Speicherkartensteckplatz , der das Betriebssystem unterstützt. Zusätzlich zu den Standard-Befestigungslöchern bietet es Platz für die Installation eines offiziellen Kühlkörpers mit Lüfter, wodurch die Kühlleistung bei intensiver Nutzung weiter verbessert wird.

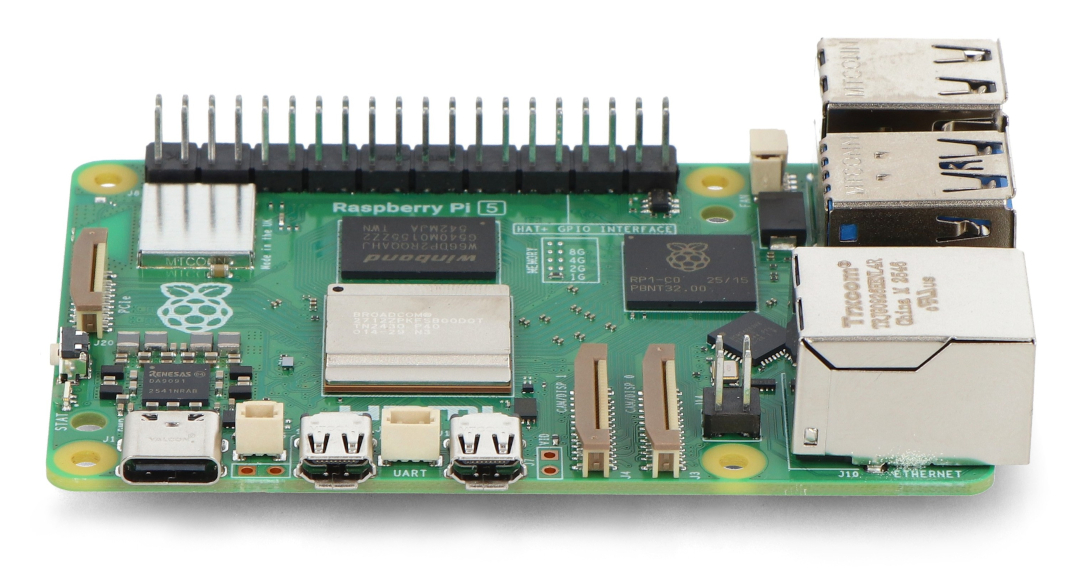

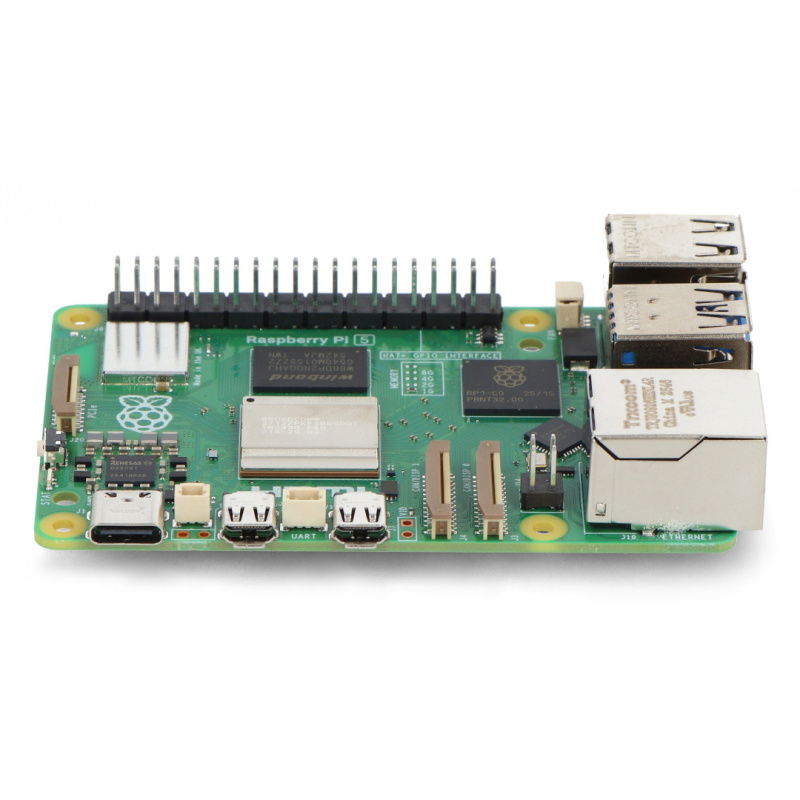

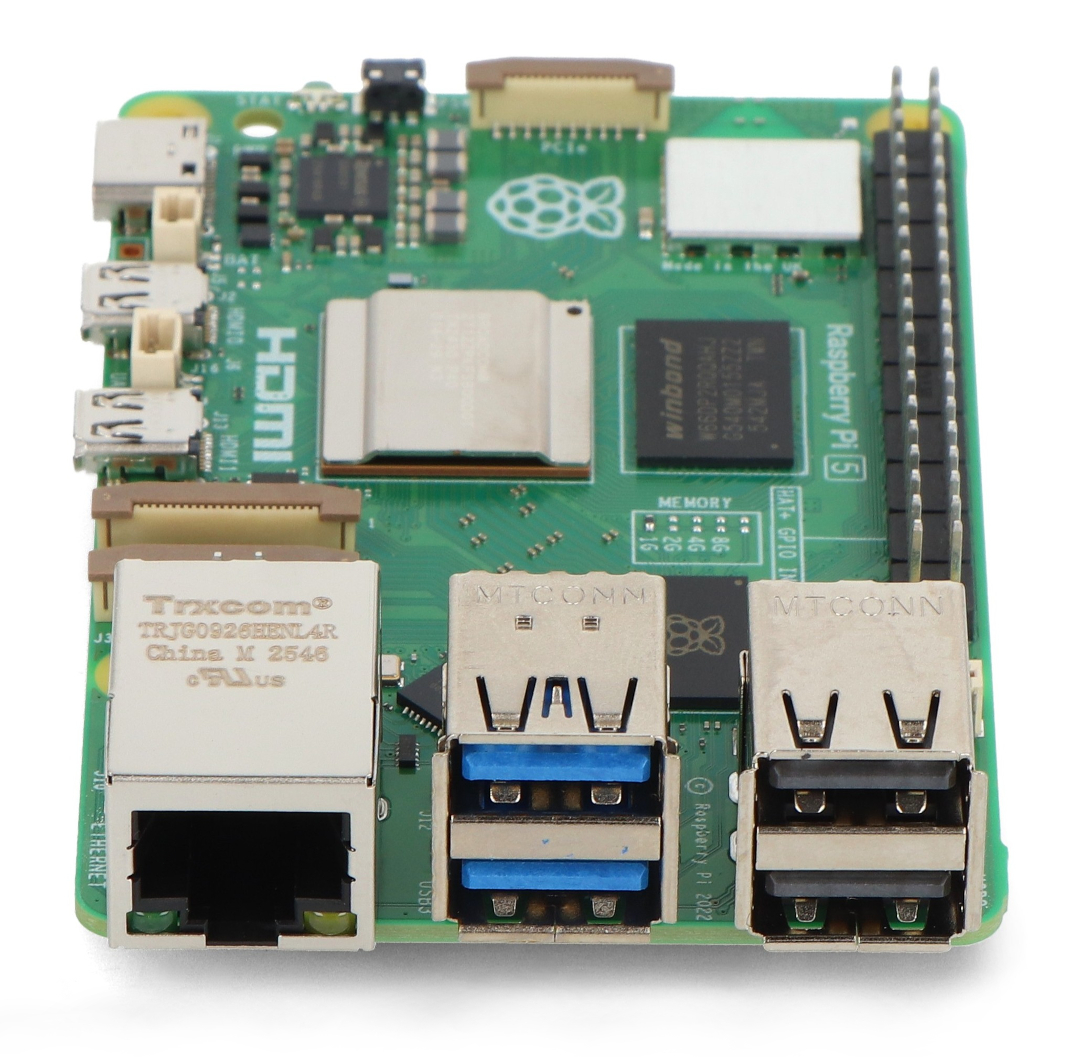

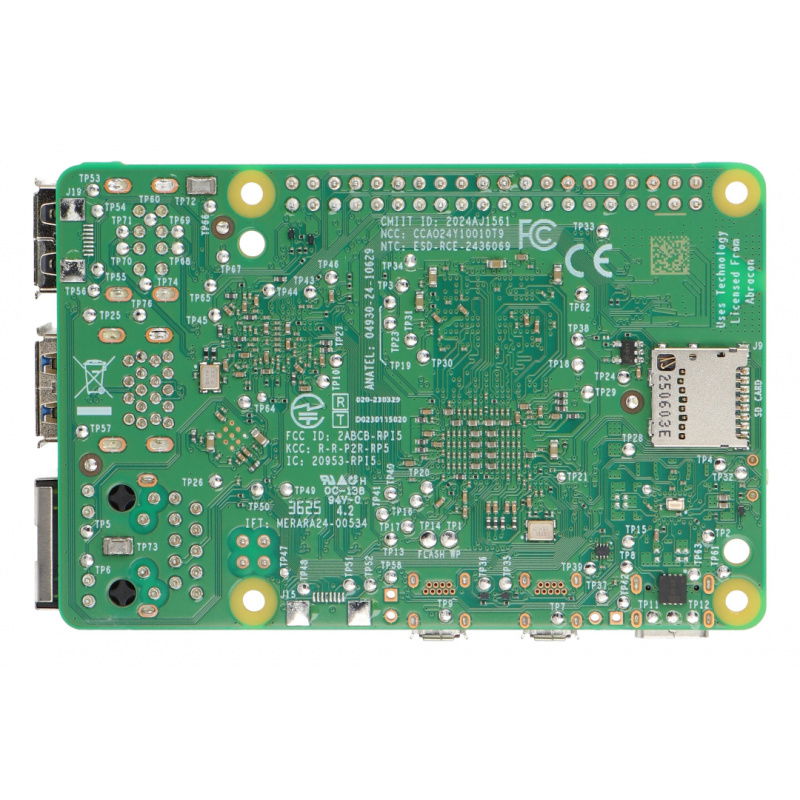

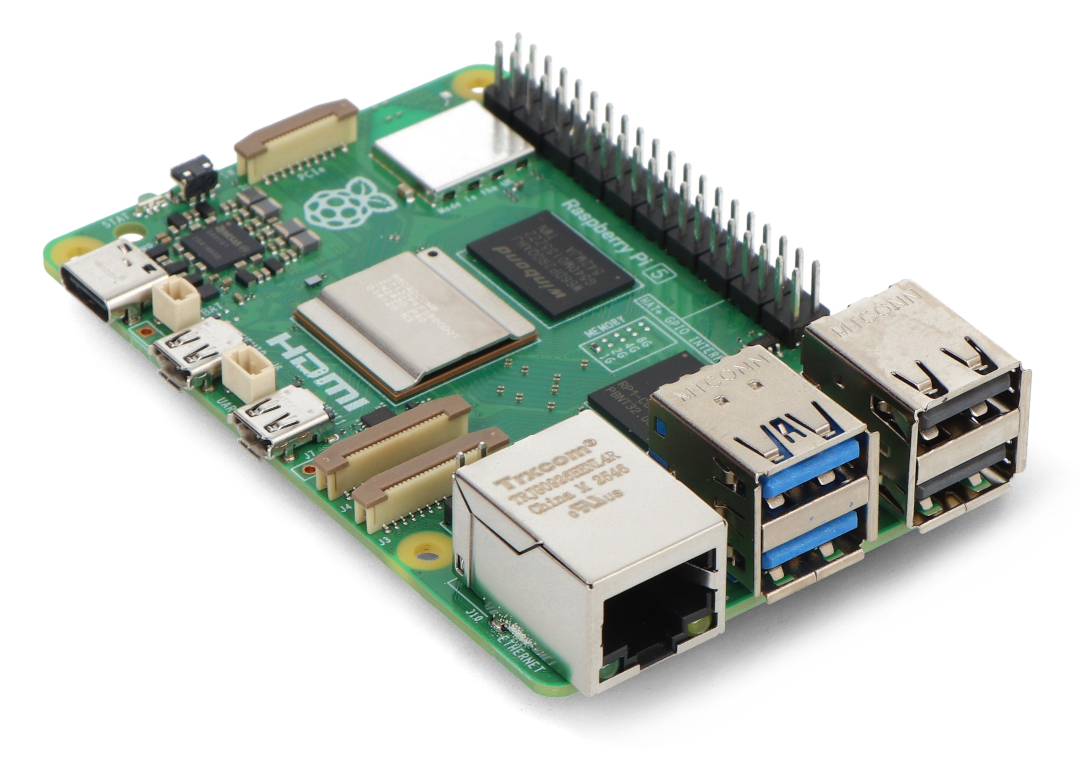

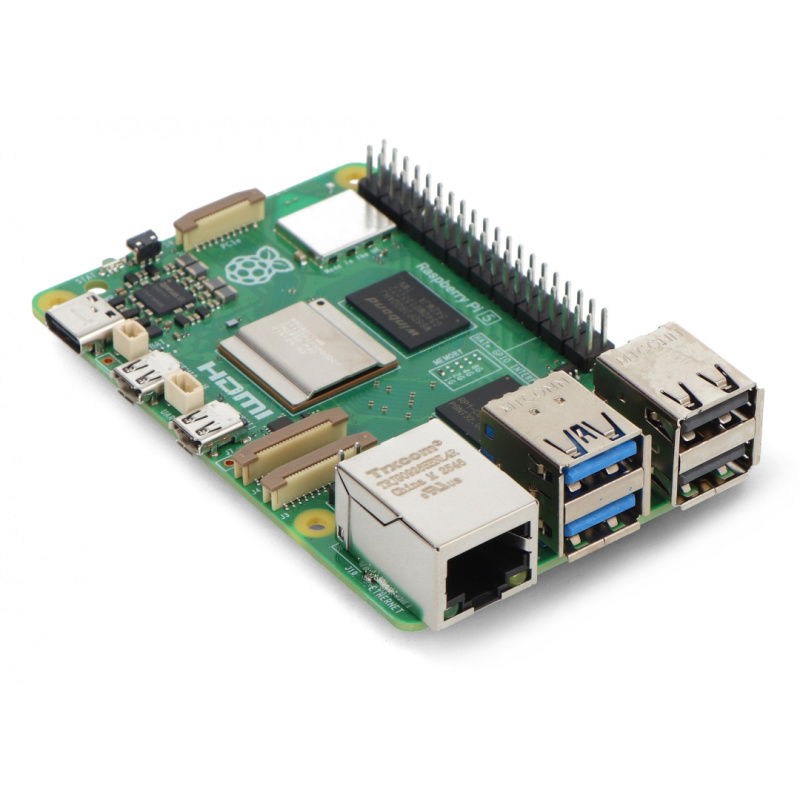

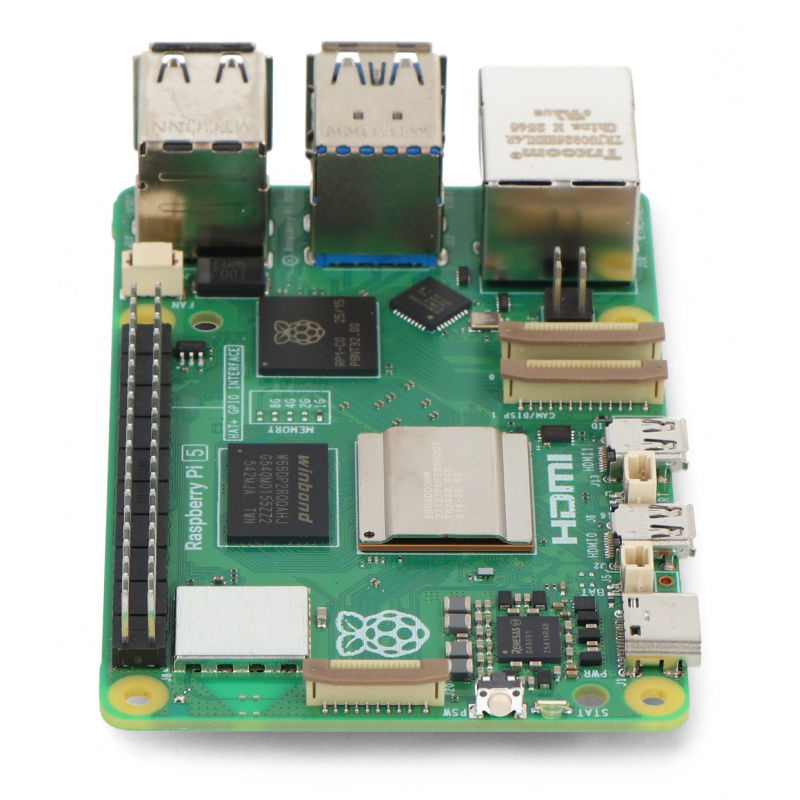

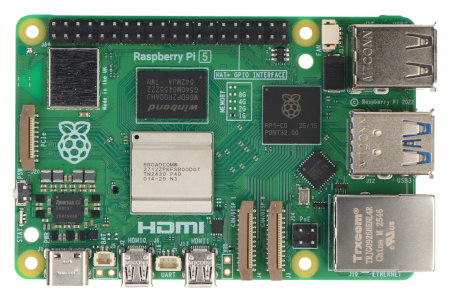

Raspberry Pi 5 1GB.

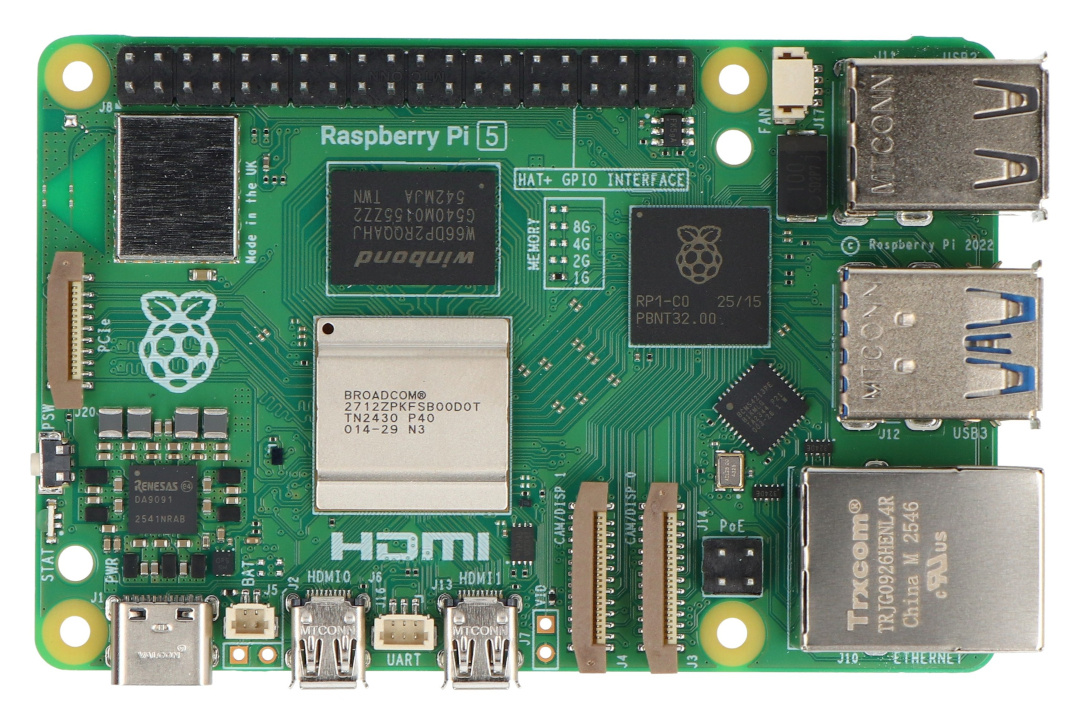

Anordnung der Komponenten im Raspberry Pi 5.

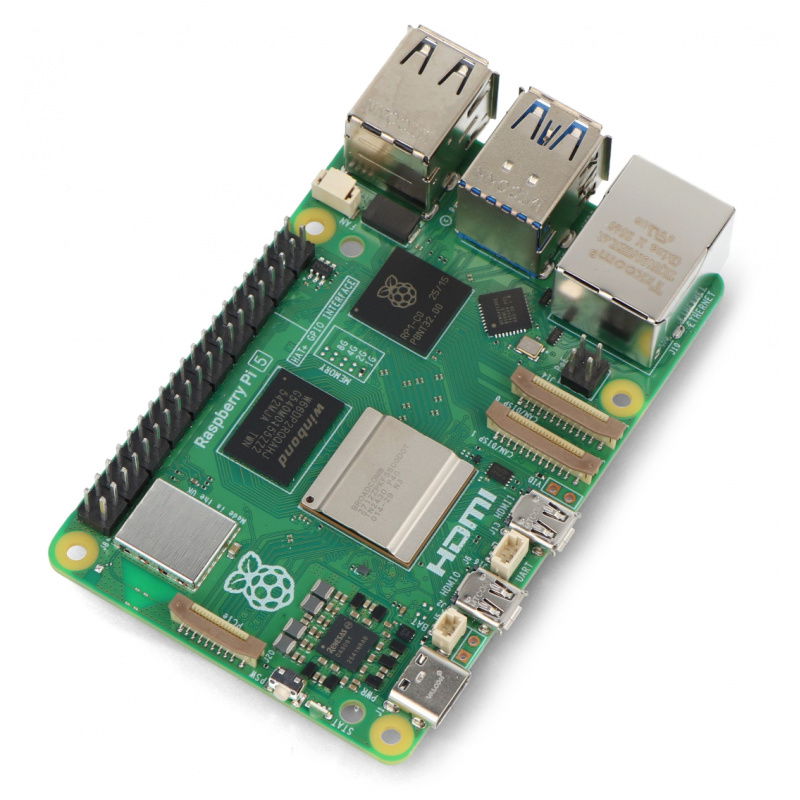

Layout und Beschreibung der Komponenten auf der Raspberry Pi 5-Platine
- Modellbezeichnung
- Broadcom BCM2712 Prozessor
- PCI Express 2.0-Schnittstelle
- Ein-/Ausschalter
- Energiemanagementsystem
- Befestigungslöcher für aktive Kühlung/Kühler
- RTC-Batterieanschluss
- UART-Anschluss
- Raspberry Pi RP1 I/O-Controller
- Lüfteranschluss
- Ethernet- und USB-Anschlüsse (im Vergleich zum Raspberry Pi 4 umgekehrt)
- PoE HAT-Anschluss
- 2x 4-Lane MIPI DSI/CSI-Anschlüsse
Änderungen am Raspberry Pi 5
| Merkmal | Beschreibung |
|---|---|
| Mehrere Versionen | Der Raspberry Pi 5 ist in verschiedenen Versionen mit unterschiedlichen RAM-Speicherkapazitäten erhältlich: 1 GB, 2 GB, 4 GB, 8 GB, 16 GB. |
| BCM2712 Prozessor | Der Broadcom BMC2712 Quad-Core ARM Cortex-A76 64-Bit-Chip mit einer Taktfrequenz von 2,4 GHz ist 60 % schneller als sein Vorgänger. |
| PCIe 2.0-Anschluss | Die fünfte Version des Raspberry Pi ist mit einem schnellen PCI Express 2.0-Anschluss ausgestattet, der den Anschluss von Peripheriegeräten mit schneller Datenübertragung ermöglicht. |
| RTC-Batterieanschluss | Über einen speziellen Anschluss kann eine Echtzeituhr-Batterie (RTC) angeschlossen werden, um das aktuelle Datum und die Uhrzeit beizubehalten. |
| UART-Anschluss | Auf der Platine befindet sich ein UART-Anschluss, an den Sie einen Debugger anschließen können. |
| Zwei CSI/DSI-Anschlüsse | Der Raspberry Pi 5 ist mit zwei 4-poligen MIPI CSI/DSI-Anschlüssen im Mini-22-Pin-Format mit einem Rastermaß von 0,5 mm ausgestattet, an die Sie eine Kamera und ein Display oder zwei Kameras/zwei Displays anschließen können. |
| Ein-/Ausschalter | Der Raspberry Pi lässt sich nun über den Ein-/Ausschalter ein- und ausschalten. Mit demselben Knopf kann er auch aus dem Tiefschlafmodus aufgeweckt werden. Durch langes Gedrückthalten des Knopfes wird die Stromzufuhr zum Mini-Computer unterbrochen. |
| Raspberry Pi RP1-System | Der RP1-Chip wurde von der Raspberry Pi Foundation speziell für die Verarbeitung von I/O-Schnittstellen entwickelt, wodurch der Hauptprozessor des Minicomputers entlastet wird und der Raspberry Pi 5 deutlich effizienter ist als seine älteren Vorgänger. |
| Verteilung der Steckverbinder | Der Platinenaufbau ist im Vergleich zu früheren Versionen gleich geblieben, die Anordnung der Schnittstellen hat sich jedoch geändert. |

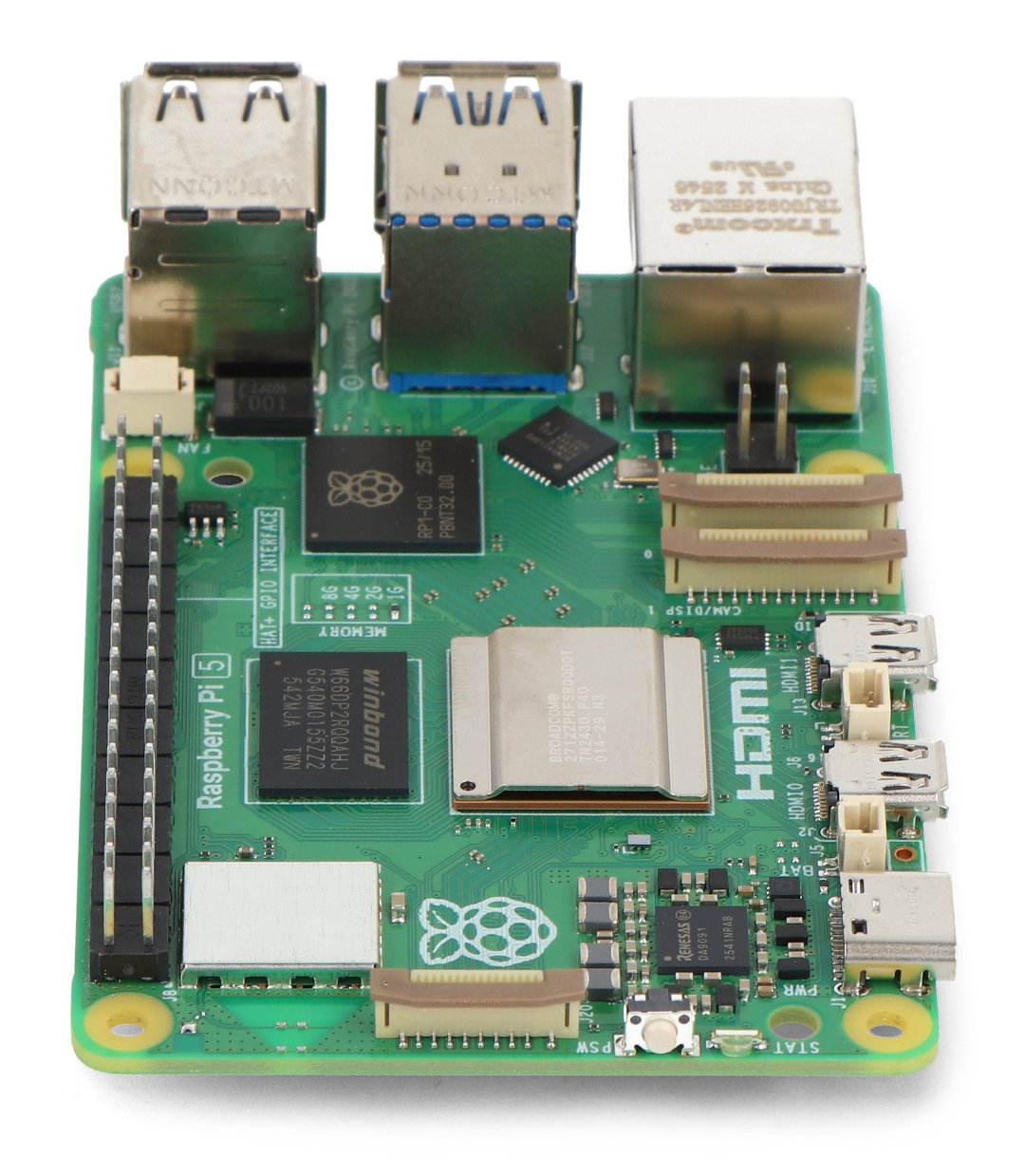

Die Platine verfügt über zwei Schnittstellen für die Kamera und das MIPI DSI / CSI-Display.
Video und Audio auf Raspberry Pi 5
Der Raspberry Pi 5 bietet dank zweier Micro-HDMI-Anschlüsse fortschrittliche Multimedia-Funktionen, die die Übertragung von 4K-Video und -Audio mit flüssigen 60 Bildern pro Sekunde ermöglichen. Zusätzlich verfügt das Gerät über zwei 4-Lane-MIPI-CSI/DSI-Anschlüsse , an die Sie zwei 4K -Displays oder zwei Kameras anschließen können. Der Raspberry Pi 5 nutzt die moderne VideoCore VII GPU mit 800 MHz Taktfrequenz und garantiert so eine hohe Leistungsfähigkeit bei anspruchsvollen Grafik- und Multimedia-Anwendungen. Die CSI/DSI-Anschlüsse mit 22 Lanes und einem Rastermaß von 0,5 mm benötigen Adapter, wenn Sie älteres Zubehör verwenden möchten.
Raspberry Pi OS Betriebssystem
Der Raspberry Pi 5 verfügt über einen microSD- Kartensteckplatz mit SDR104-Unterstützung für schnelles Hochfahren des Raspberry Pi OS . Alternativ kann das Betriebssystem auch direkt über den USB-Anschluss gestartet werden. In unserem Shop bieten wir Speicherkarten mit vorinstalliertem Betriebssystem an, die sofort einsatzbereit sind. Der Raspberry Pi 5 ist vollständig kompatibel mit Raspberry Pi OS, beginnend mit der Bookworm- Version.
Schnittstellen auf dem Raspberry Pi 5.Kommunikation im Raspberry Pi 5
Die fünfte Generation des Raspberry Pi behält die beliebten Benutzeroberflächen typischer PCs bei. Zu den wichtigsten Merkmalen gehören:
- Zwei Micro-HDMI-Anschlüsse , Ermöglicht den gleichzeitigen Anschluss von zwei Monitoren und die Anzeige von Bildern in 4K-Qualität.
- WiFi-Modul – Dualband, arbeitet im 2,4-GHz- und 5-GHz-Band und ist mit dem 802.11b/g/n/ac-Standard kompatibel.
- Bluetooth LE-Modul – moderne Bluetooth Low Energy (LE) drahtlose Verbindungsversion 5.0.
- 4 USB-Anschlüsse – zwei davon sind USB 2.0 und die anderen beiden sind schnellere USB 3.0-Anschlüsse mit Unterstützung für gleichzeitige Datenübertragungen mit 5 Gbit/s, ideal zum Anschluss verschiedener Peripheriegeräte.
- Ethernet-Anschluss – ermöglicht eine schnelle kabelgebundene Netzwerkverbindung mit Geschwindigkeiten von bis zu 1000 Mbit/s. Zusätzlich kann der Raspberry Pi 5 über diesen Anschluss mit Strom versorgt werden (mittels PoE+ HAT).
- GPIO – Besteht aus 40 universellen Ein-/Ausgangspins mit Schnittstellen wie I2C, SPI und UART. Diese werden für eine Vielzahl von Anwendungen genutzt, beispielsweise zum Ansteuern von LEDs, Tasten, Motoren und mehr.

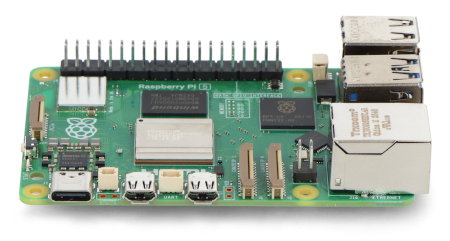

GPIO besteht aus 40 universellen Ein-/Ausgangspins.
Der Raspberry Pi 5 verfügt über einen USB-Typ-C-Anschluss zur Stromversorgung des Geräts.
Stromversorgung des Raspberry Pi 5
Der Raspberry Pi 5 wird über einen USB-Typ-C-Anschluss mit Strom versorgt. Das Gerät benötigt ein Netzteil mit einer Spannung von 5 V und einer Mindeststromstärke von 5 A. Wir bieten sowohl Original-Netzteile als auch hochwertige Ersatzteile an, die vollständig mit dem Raspberry Pi 5 kompatibel sind. Die Standardstromstärke von USB-Anschlüssen beträgt 600 mA . Wird jedoch ein USB-Typ-C-Netzteil mit Power Delivery (PDE) erkannt, erhöht sich dieser Wert automatisch auf 1,6 A , sodass auch stromhungrigere Peripheriegeräte versorgt werden können.
Raspberry Pi 3B+, 4B und 5: Spezifikationen und Vergleich
 |  |  | |
| Modell | Raspberry Pi 3 Modell B+ | Raspberry Pi 4 Modell B | Raspberry Pi 5 |
| Ausgabe | 3 - 2018 | 6 - 2019 | 9 - 2023 |
| Chipsatzprozessor | Broadcom BCM2837B0 64-Bit | Broadcom BCM2711 64-Bit | Broadcom BCM2712 64-Bit |
| Kern | Quad-Core ARM Cortex-A53 | Quad-Core ARM Cortex-A72 | Quad-Core ARM Cortex-A76 |
| Betriebssysteme | Raspberry Pi OS Windows 10 IoT | Raspberry Pi OS | Raspberry Pi OS |
| Zeiterfassung | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektur | ARMv8-A | ARMv8-A | ARMv8-A |
| RAM | 1 GB LPDDR2 @ 900 MHz | Mehrere Versionen
| Mehrere Versionen
|
| Erinnerung | microSD-Karte | microSD-Karte | microSD-Karte |
| GPIO-Buchse | 40-poliger Stecker (2x20-polig) 2,54 mm Raster | 40-poliger Stecker (2x20-polig) 2,54 mm Raster | 40-poliger Stecker (2x20-polig) 2,54 mm Raster |
| Stromversorgung |
|
|
|
| Fliesenabmessungen | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| USB-Schnittstelle | 4x USB 2.0 - Typ-A-Buchse | 2x USB 2.0 - Typ-A-Buchse 2x USB 3.0 - Typ-A-Buchse | 2x USB 2.0 - Typ-A-Buchse 2x USB 3.0 - Typ-A-Buchse |
| Netzwerkschnittstelle | 300-Mbit/s-Ethernet-Anschluss | 100/1000-Mbit/s-Ethernet-Anschluss | 100/1000-Mbit/s-Ethernet-Anschluss |
| WLAN-Schnittstelle | Dualband 2,4 GHz und 5 GHz 802.11 b/g/n/ac | Dualband 2,4 GHz und 5 GHz 802.11 b/g/n/ac | Dualband 2,4 GHz und 5 GHz 802.11 b/g/n/ac |
| Bluetooth | Niedriger Energieverbrauch, BLE 4.2 | Niedriger Energieverbrauch, BLE 5 | Niedriger Energieverbrauch, BLE 5 |
| Kamera | CSI-Nest | CSI-Nest | 2x 4-Lane MIPI CSI/DSI-Anschluss |
| Touchscreen-Display | DSI-Buchse | DSI-Buchse | 2x 4-Lane MIPI CSI/DSI-Anschluss |
| Video | HDMI HD 1080px / 30fps H.264 1080p30 OpenGLES 1.1, 2.0 | 2 x microHDMI H.265 4K 60 fps H.264 1080p 30 fps OpenGLES 1.1, 2.0, 3.0 | 2 x microHDMI H.265 4K 60 fps H.264 1080p 30 fps OpenGLES 1.1, 2.0, 3.0 |
| Kommunikation | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
